PDLUX PD24-V1 24.125GHz မိုက်ခရိုဝေ့လှုပ်ရှားမှုအာရုံခံကိရိယာ K-band Doppler transceiver module
PDLUX PD24-V1 ၂၄.၁၂၅GHz မိုက်ခရိုဝေ့လှုပ်ရှားမှုအာရုံခံကိရိယာ K-band Doppler Transceiver Module အားပျက်စီးခြင်းမှရှောင်ရှားနိုင်ရန်သတိထားပါ။ ESD ကာကွယ်မှုအစီအမံများကိုသိုလှောင်ခြင်း၊ ကိုင်တွယ်ခြင်း၊ တပ်ဆင်ခြင်းနှင့်စမ်းသပ်ခြင်းအဆင့်အားလုံးတွင်လုပ်ဆောင်သင့်သည်။ ဒီ module ၏ရေဒါအင်တင်နာနှင့်တံသင်မထိနဲ့, တိုင်းတာရန် multimeter နှင့်အတူတံသင်မထိပါနဲ့။
မော်ဒယ်:PDLUX PD24-V1
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

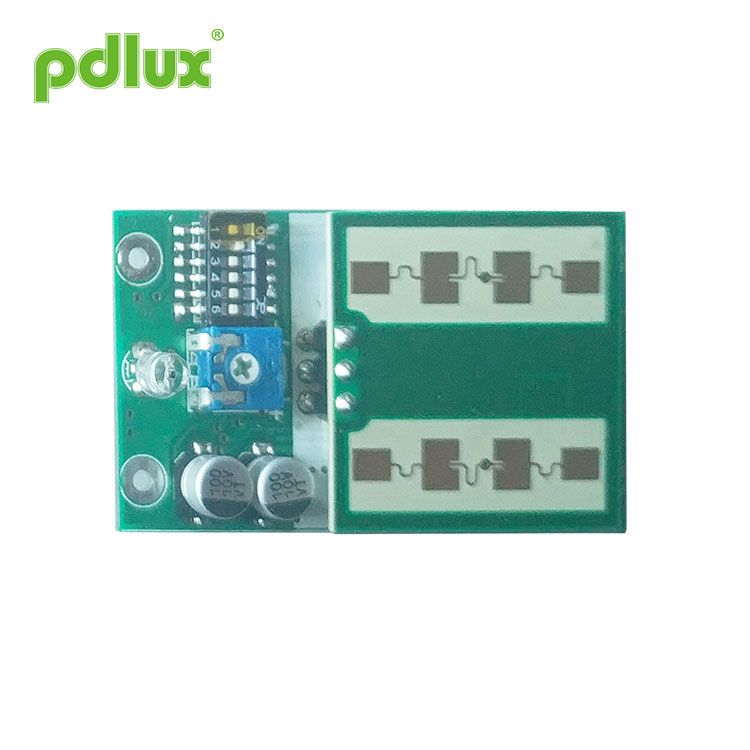

PDLUX PD24-V1 24.125GHz မိုက်ခရိုဝေ့လှုပ်ရှားမှုအာရုံခံကိရိယာ K-band Doppler transceiver module
PD24-V1 သည် 24.125GHz မိုက်ခရိုဝေ့ဖ်လှုပ်ရှားမှုအာရုံခံကိရိယာဖြစ်ပြီး K-band Doppler transceiver module ဖြစ်သည်။ ၎င်းသည်ကျွန်ုပ်တို့ကိုယ်တိုင်ဒီဇိုင်းပြုလုပ်ထားသောပြားချပ်ချပ်အင်တာနာဖြစ်ပြီး၎င်းသည်ကိုက်ညီသောဂီယာနှင့်လက်ခံမှုနှင့်အတူအပြင်အဆင်တစ်ခုတည်ဆောက်နိုင်သည်။ အာရုံခံကိရိယာ၏အဓိကအကြိမ်ရေသည်ပိုမိုတည်ငြိမ်သည်။ ၎င်းသည်ကျွန်ုပ်တို့၏ဒီဇိုင်းမူပိုင်ခွင့်ဖြစ်ပြီး၎င်းသည်ပတ်ဝန်းကျင်အပူချိန်ကိုပိုမိုကျယ်ပြန့်ရန်သင့်လျော်သည်။ ပိုမိုနိမ့်သောဆူညံသံ၊ ပိုမိုမြင့်မားသော resolution နှင့်ပိုမိုမြင့်မားသော sensitivity တို့ဖြင့်ဖြစ်သည်။ built-in Anti- ငြိမ် function ကို။ အနိမ့်ပါဝါစားသုံးမှုအပြောင်းအလဲနဲ့နှင့်မြင့်မားသောတိကျ MCU ပြည်တွင်းရွှေ့ပြောင်းမွေးစားနေကြသည်။ ရိုးရာအလားတူထုတ်ကုန်များနှင့်နှိုင်းယှဉ်ပါကစွမ်းဆောင်ရည်သည်ပိုမိုတည်ငြိမ်ပြီးယုံကြည်စိတ်ချရသည်။ ဤစီးရီးအာရုံခံကိရိယာများသည်စီးပွါးရေးအလိုအလျှောက်အလင်းရောင်၊ လုံခြုံရေး၊ အလိုအလျောက်တံခါးနှင့်စမတ်အိမ်များအတွက်အကောင်းဆုံးဖြစ်သည်။
မြန်နှုန်းမြင့်မိုဘိုင်းရှာဖွေစက်များကိုအထူးရည်ရွယ်ချက်များအတွက်လည်းကုမ္ပဏီမှပြုလုပ်နိုင်သည်။ ရေဒါအကွာအဝေး detector ။ ရေဒါရှိနေခြင်း detector ။
Feature Description of PDLUX PD24-V1 24.125GHz မိုက်ခရိုဝေ့လှုပ်ရှားမှုအာရုံခံကိရိယာ K-band Doppler transceiver module
24ž 24GHz (ISM စံအကြိမ်ရေတီးဝိုင်း) ရေဒါ၏အခြေခံမူအပေါ် အခြေခံ၍ ရွေ့လျားမှုရှာဖွေစက်။
Thežအများဆုံးထောက်လှမ်းအကွာအဝေး 20 မီတာကျော်ရောက်ရှိနိုင်ပါတယ်။ (အာရုံခံကိရိယာသို့ရှေ့သို့ရွေ့သောအခါရှာဖွေတွေ့ရှိမှုအကွာအဝေး)
lowžတည်ငြိမ်မှုနိမ့်သောဝင်ရောက်စွက်ဖက်မှု power supply ပတ်ဝန်းကျင်အောက်မှာချိန်ညှိထောက်လှမ်းအကွာအဝေး။
Lowžစွမ်းအင်သုံးစွဲမှုအနိမ့် - ၃.၅ မီလီမီတာ ၃.၅ မီလီမီတာ၊
Appežအသွင်အပြင်အရွယ်အစား: ၄၅.၅mm (L) x 26mm (W) x 13.8mm (H) ။
နည်းပညာဆိုင်ရာ Parameters
|
Parameter |
မှတ်စုများ |
min |
စာစီစာကုံး |
မက်စ် |
ယူနစ် |
|
ထောက်ပံ့ရေးဗို့အား |
Vcc |
3.0 |
3.3 |
5.0 |
V |
|
လက်ရှိစားသုံးမှု |
ICC |
2.5 |
3.0 |
3.5 |
mA |
|
output ကိုလက်ရှိ |
2.5 ~ 3.5mAm3 ~ 5V) |
||||
|
Operating အပူချိန် |
ထိပ်ဆုံး |
-30 ~ + 85 |
℃ |
||
|
သိုလှောင်အပူချိန် |
Tstg |
-10 |
+60 |
℃ |
|
|
ကြိမ်နှုန်းညှိခြင်း |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
ဓါတ်ရောင်ခြည်ပါဝါ (EIRP) |
Pout |
<2.0 |
<၂.၅ |
<3.0 |
mW |
|
ပတ်ဝန်းကျင်စိုထိုင်းဆသိုလှောင် |
45% ~ 65% RH |
||||
|
Interface ကိုအဓိပ္ပါယ် Application module ၏ interface သည် pin ၂.၅၄mm3pin ရှိသော pin header တစ်ခုဖြစ်သည် |
 |
Pin Dunction Description of PDLUX PD24-V1 24.125GHz မိုက်ခရိုဝေ့လှုပ်ရှားမှုအာရုံခံကိရိယာ K-band Doppler transceiver module
|
နံပါတ် |
ပင်အမည် |
input ကို / output ကို |
ရှင်းလင်းချက် |
|
1 |
Vcc |
input ကို |
အလုပ်လုပ်သောဗို့အား: DC3-5V (အနိမ့်အနှောင့်အယှက်ပေးစနစ်ထောက်ပံ့မှုအပြုသဘောတိုင်) |
|
2 |
အချက်ပြ output |
ရလဒ် |
အဆင့်မြင့် output 500mS |
|
3 |
GND |
input ကို |
ပါဝါမြေပြင်နှင့်ချိတ်ဆက်ပါ။ |
Installation of PDLUX PD24-V1 24.125GHz မိုက်ခရိုဝေ့လှုပ်ရှားမှုအာရုံခံကိရိယာ K-band Doppler transceiver module
1. ပစ္စည်းကိရိယာများပျက်စီးခြင်းကိုရှောင်ရှားနိုင်ရန်အတွက်ဂရုပြုသင့်သည်။ ESD ကာကွယ်မှုအစီအမံများကိုသိုလှောင်ခြင်း၊ ကိုင်တွယ်ခြင်း၊ တပ်ဆင်ခြင်းနှင့်စမ်းသပ်ခြင်းအဆင့်အားလုံးတွင်လုပ်ဆောင်သင့်သည်။ ဒီ module ၏ရေဒါအင်တင်နာနှင့်တံသင်မထိနဲ့, တိုင်းတာရန် multimeter နှင့်အတူတံသင်မထိပါနဲ့။
PD24-V1 ကိုအပြင်မှာ install လုပ်ရင် detector ကမိုးရွာတဲ့အခါမိုးရွာတဲ့ signal ကို detect လုပ်တယ်။ ဆိုလိုသည်မှာမိုးရာသီတွင်အိမ်ပြင်တွင်တပ်ဆင်ထားသောရေဒါရှာဖွေစက်သည်မိုးရေများကိုရှာဖွေတွေ့ရှိနိုင်သည်။
Shell တပ်ဆင်ခြင်းနည်းလမ်းနှင့်ပစ္စည်းရွေးချယ်ခြင်း
တပ်ဆင်နေစဉ်အခွံကိုသတ္တုပစ္စည်း (သို့) သတ္တုဖြင့်ပြုလုပ်ရမည်။ ကာဗွန်မဟုတ်သောပလပ်စတစ်ပစ္စည်းများသို့မဟုတ်အမြှုပ်များကိုအသုံးပြုနိုင်သည်။
နည်းလမ်းအမှန် -
1. shell ကိုပလပ်စတစ်ပစ္စည်းများဖြင့်ပြုလုပ်သောအခါ (ABS, PVC, etc) အခွံ၏အထူနှင့်အာကာသကိုမှန်ကန်စွာခန့်မှန်းရမည်။ အင်တင်နာကိုဖွဲ့စည်းပုံနှင့်တိုက်ရိုက်မထိတွေ့သည့်နည်းဖြင့်ပတ်ရစ်ရမည်။ ရေဒါအင်တင်နာ၊
shell ကို (ထိုကဲ့သို့သော Stypopor သို့မဟုတ်အလားတူပစ္စည်းကဲ့သို့) မြှုပ်ပစ္စည်းထားသောအခါ 2.Well, ပစ္စည်းများ၏ဆွေမျိုး dielectric စဉ်ဆက်မပြတ် 1 နီးစပ်ဖြစ်သင့်သည်။
မှားသောနည်းလမ်း
၁။ အင်တင်နာကိုသတ္တုပြားများနှင့်သတ္တုအစိတ်အပိုင်းများဖြင့်ဖုံးအုပ်ပါ။
၂။ အင်တင်နာဖွဲ့စည်းပုံကိုဆေးသုတ်ခြင်း၊
3. အင်တင်နာကို CFK စာရွက်ဖြင့်ပို့ခြင်း။
4. ပလပ်စတစ်ပစ္စည်းသည် corrodedantenna ဖွဲ့စည်းပုံနှင့်တိုက်ရိုက်ထိတွေ့မှုရှိသည်။
5. မလိုလားအပ်သောတည်ဆောက်ပုံကပုံမှန်မဟုတ်သောရေဒါအာရုံခံကိရိယာကို ဦး တည်သွားစေပြီး၊
Recommended Dimensions of Enclosure of PDLUX PD24-V1 24.125GHz မိုက်ခရိုဝေ့လှုပ်ရှားမှုအာရုံခံကိရိယာ K-band Doppler transceiver module
အတွေ့အကြုံအရ 24GHz ရေဒါအတွက် shell ကိုအထူ ၃ မီလီမီတာရှိသောပလတ်စတစ်ဖြင့်ပြုလုပ်ထားပြီးရေဒါအင်တင်နာမျက်နှာပြင်မှ ၆ မီလီမီတာအကွာအဝေးတွင်ရှိသည်။ ပလတ်စတစ်ပိုထူသောပစ္စည်းကိုအသုံးပြုပါကသွင်းအားစုဆုံးရှုံးမှုကိုထည့်သွင်းစဉ်းစားရမည်။ တစ်ချိန်တည်းတွင်အလွန်ထူသောအမှုတစ်ခုသည်အင်တာနာပုံစံကိုအကျိုးသက်ရောက်နိုင်သည်။
