PDLUX PD-V10 24.125GHz အလိုအလျောက်မီးပွင့်နေသည့်နေရာများတွင်အလုပ်များသည့်အာရုံခံစနစ်အတွက် Doppler Radar Sensor Module
  • PDLUX PD-V10 24.125GHz အလိုအလျောက်မီးပွင့်နေသည့်နေရာများတွင်အလုပ်များသည့်အာရုံခံစနစ်အတွက် Doppler Radar Sensor ModulePDLUX PD-V10 24.125GHz အလိုအလျောက်မီးပွင့်နေသည့်နေရာများတွင်အလုပ်များသည့်အာရုံခံစနစ်အတွက် Doppler Radar Sensor Module

PDLUX PD-V10 24.125GHz အလိုအလျောက်မီးပွင့်နေသည့်နေရာများတွင်အလုပ်များသည့်အာရုံခံစနစ်အတွက် Doppler Radar Sensor Module

PDLUX PD-V10 24.125GHz Doppler Radar Sensor Module သည်အလိုအလျောက်မီးပွိုင့်ခလုတ်များတွင်ပါ ၀ င်သောအာရုံခံကိရိယာအတွက် K-Band Bi-Stat Doppler transceiver modlue ဖြစ်သည်။ ၎င်းတွင် Resonator လှို (CRO) ပါ ၀ င်သည်။ V10 သည် Flat Plane Antenna ကိုအသုံးပြုသည်။ , မြို့ရိုးကို mounting များအတွက်သင့်လျော်သော။ ၄ င်းသည် front signal လက်ခံနိုင်စွမ်းကိုတိုးမြှင့်နိူင်တယ်။ ၎င်း၏စွမ်းဆောင်ရည်သည်ဈေးကွက်ရှိအာရုံခံကိရိယာများထက်သာလွန်သည်။

မော်ဒယ်:PDLUX PD-V10

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

PDLUX PD-V10 24.125GHz အလိုအလျောက်မီးပွင့်နေသည့်နေရာများတွင်အလုပ်များသည့်အာရုံခံစနစ်အတွက် Doppler Radar Sensor Module

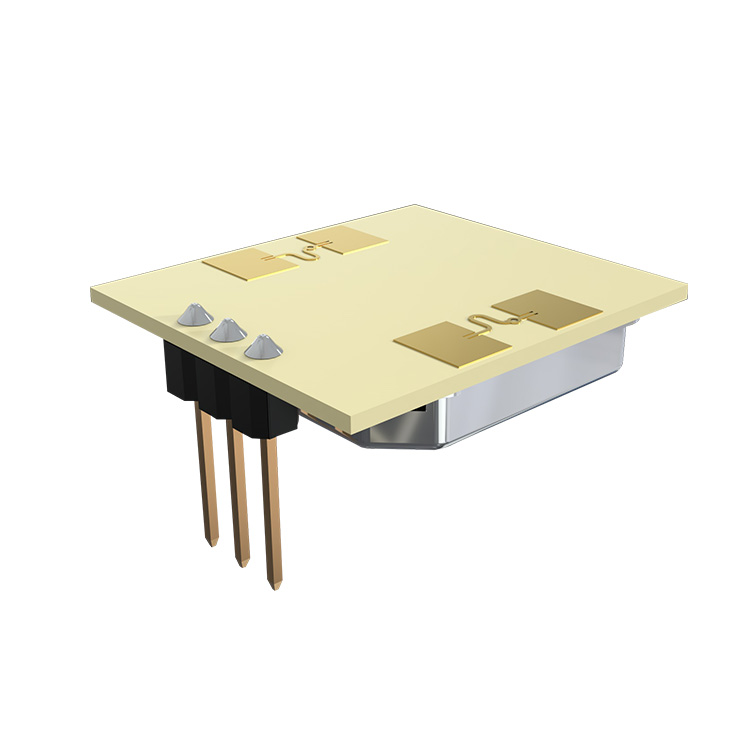

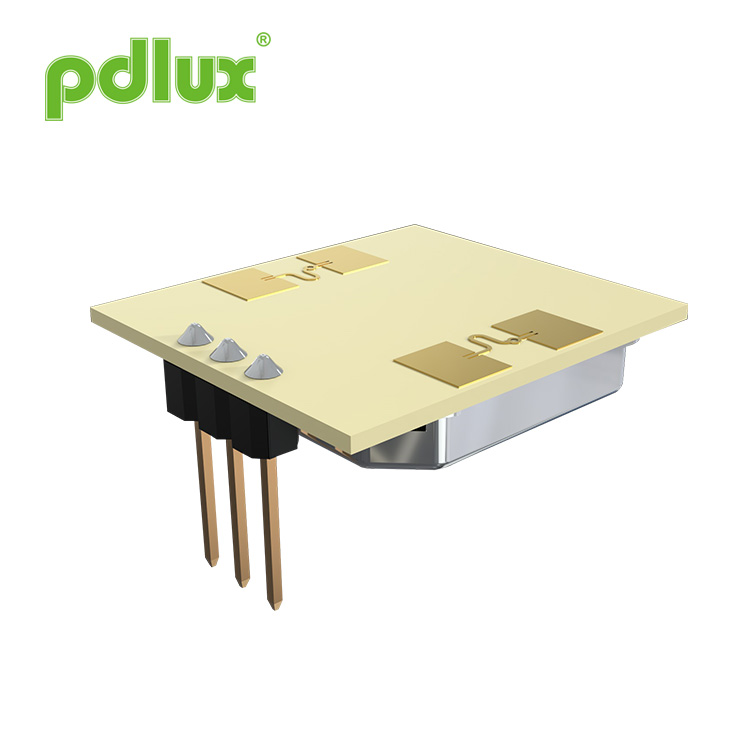

PDLUX PD-V10 24.125GHz အလိုအလျောက်မီးပွင့်နေသည့်နေရာများတွင်အလုပ်များသည့်အာရုံခံစနစ်အတွက် Doppler Radar Sensor Module is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V10 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
ဒီ module သည်အလိုအလျောက်အလင်းရောင်ပြောင်းခြင်းခလုတ်များတွင်နေရာချထားသည့်အာရုံခံကိရိယာအတွက်အကောင်းဆုံးဖြစ်သည်။ ၎င်းကိုမျက်နှာကျက်ကျူးကျော်ဝင်ရောက်စက်ကိရိယာများအတွက်လည်းအသုံးပြုနိုင်သည်။

EN 300440-V2.1.1〠EN 62479ï¼202010အရ RED ညွှန်ကြားချက် -2014 / 53 / eu
FCC အပိုင်း 15,249 အရသိရသည်
EN 62321 အရ ROHS ညွှန်ကြားချက် -၁၁၁၁ / ၆၅ နှင့် eu အရ REACH ညွှန်ကြားချက် -၀၀၀၇ / ၂၀၀၆ / အီးအရသိရသည်


Application of PDLUX PD-V10 24.125GHz အလိုအလျောက်မီးပွင့်နေသည့်နေရာများတွင်အလုပ်များသည့်အာရုံခံစနစ်အတွက် Doppler Radar Sensor Module
အသိဉာဏ် switch ကိုâ
â Wall- ချိတ် switch ကို
ကျူးကျော်ကျူးလွန်သူ detect

အသွင်အပြင်နှင့်အားသာချက်
နိမ့်သောကြိုးမဲ့စွမ်းအင်ထုတ်လုပ်မှု
●စွမ်းအင်သုံးစွဲမှုနည်းသည်
â - အဆက်အသွယ်မဟုတ်သောထောက်လှမ်း
- Controller နှင့်အလွယ်တကူဆက်သွယ်နိုင်သည်
နိမ့်ဆူညံသံ output ကို



Parameter

မှတ်စုများ

min

စာစီစာကုံး

မက်စ်

ယူနစ်

ကြိမ်နှုန်းညှိခြင်း

1

24.050

24.125

24.250

GHz

ဓါတ်ရောင်ခြည်ပါဝါ (EIRP)

1

2.0

2.5

3.0

mW

အချိန်သတ်မှတ်ခြင်း



5

10

20

ec စီဒီ

လက်ခံရရှိအချက်ပြအစွမ်းသတ္တိ

2

150

200

250

-Vp-p

ဆူညံသံ

3

4.0

4.5

5.0

mVrms

ထောက်ပံ့ရေးဗို့အား



4.75

5.0

5.25

VDC

VCO



0.5



2

V

လက်ရှိစားသုံးမှု



25

35

45

mA

သွေးခုန်နှုန်းအထပ်ထပ်ကြိမ်နှုန်း

4

1.8

2.0

3.0

kHz

Pulse အကျယ်

4

10

20

30

ec စီဒီ

Operating အပူချိန်



-20

25

60

အလေးချိန်



2.5

3.5

4.0

g


မှတ်ချက် ၁ - ဓါတ်ရောင်ခြည်ထုတ်လွှတ်မှုသည် FCC စည်းမျဉ်းများနှင့်ကိုက်ညီရန်ဒီဇိုင်းပြုလုပ်ထားသည်။
Note2:The လက်ခံရရှိအချက်ပြအစွမ်းသတ္တိ(RSS) is measured at the total 1 Ways path loss of 70dB.
Note3: ဆူညံသံ voltages များကို 10Hz မှ 100Hz ကို Outech port မှာ Anechoic chamber တစ်ခုအတွင်းမှာတိုင်းတာသည်။
Note4: သွေးခုန်နှုန်းလည်ပတ်မှု
