PDLUX PD-V12 24.125GHz မျက်နှာအသိအမှတ်ပြုအသိဥာဏ်ရှိမိုဘိုင်းအာရုံခံမိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာ 24G CDM324

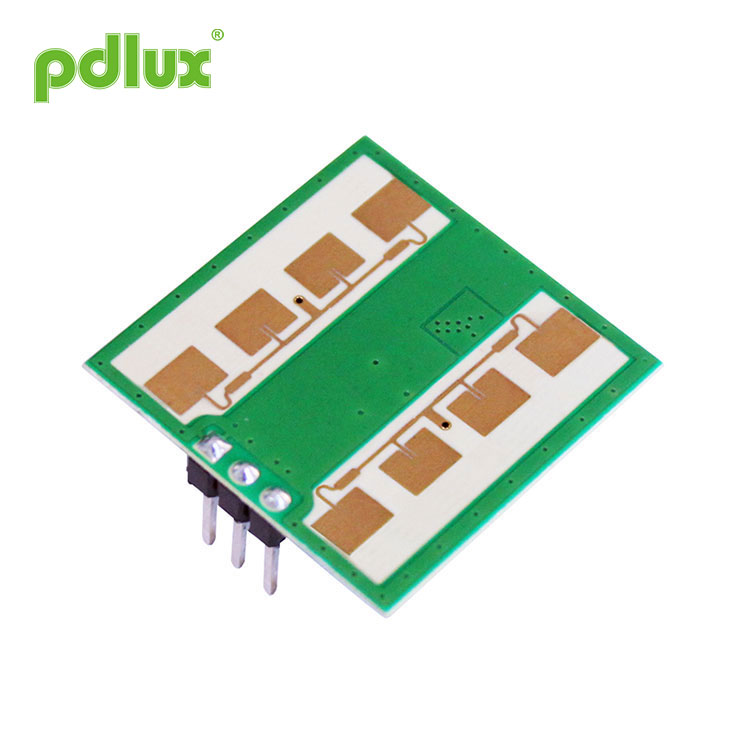

PDLUX PD-V12 24.125GHz မျက်နှာအသိအမှတ်ပြုအသိဥာဏ်ရှိမိုဘိုင်းအာရုံခံမိုက်ခရိုဝေ့အာရုံခံကိရိယာ Module 24G CDM324 သည် K-Band Bi-Stat Doppler transceiver ပုံစံဖြစ်သည်။ ၎င်းတွင်ပါ ၀ င်သည့် Resonator Oscillator (CRO) ။ ဤ module တွင် PD-V12 သည် Plane Antenna ကိုအသုံးပြုပြီးနံရံများတပ်ရန်သင့်တော်သည်။ ၄ င်းသည် front signal လက်ခံနိုင်စွမ်းကိုတိုးမြှင့်နိူင်တယ်။ ၎င်း၏စွမ်းဆောင်ရည်သည်ဈေးကွက်ရှိအာရုံခံကိရိယာများထက်သာလွန်သည်။
မော်ဒယ်:PDLUX PD-V12
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
PDLUX PD-V12 24.125GHz မျက်နှာအသိအမှတ်ပြုအသိဥာဏ်ရှိမိုဘိုင်းအာရုံခံမိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာ 24G CDM324
 |
Application of PDLUX PD-V12 24.125GHz မျက်နှာအသိအမှတ်ပြုအသိဥာဏ်ရှိမိုဘိုင်းအာရုံခံမိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာ 24G CDM324 အသိဉာဏ် switch ကိုâ â Wall- ချိတ် switch ကို ကျူးကျော်ကျူးလွန်သူ detect PDLUX PD-V12 24.125GHz မျက်နှာအသိအမှတ်ပြုအသိဥာဏ်ရှိမိုဘိုင်းအာရုံခံမိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာ 24G CDM324 is a K-Band Bi-Static Doppler transceiver modlue. It’s built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. ဒီ module သည်အလိုအလျောက်အလင်းရောင်ပြောင်းခြင်းခလုတ်များတွင်နေရာချထားသည့်အာရုံခံကိရိယာအတွက်အကောင်းဆုံးဖြစ်သည်။ ၎င်းကိုမျက်နှာကျက်ကျူးကျော်ဝင်ရောက်စက်ကိရိယာများအတွက်လည်းအသုံးပြုနိုင်သည်။ EN 300440-V2.1.1〠EN 62479ï¼2020, RED ညွှန်ကြားချက် -2014 / 53 / EU အရ FCC အပိုင်း 15,249 အရသိရသည် EN 62321 အရ ROHS ညွှန်ကြားချက် - 2011/65 / EU REACH ညွှန်ကြားချက်အရ - 1907/2006 / EC အရ |
|
Parameter |
မှတ်စုများ |
min |
စာစီစာကုံး |
မက်စ် |
ယူနစ် |
|
ထောက်ပံ့ရေးဗို့အား |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
လက်ရှိစားသုံးမှု |
ICC |
20 |
35 |
38 |
mA |
|
စစ်ဆင်ရေး Mode |
PWM မှစွမ်းအားသည် ၃-၁၅mA ရှိလက်ရှိလည်ပတ်မှုကိုထိန်းချုပ်နိုင်သည် |
||||
|
Pulse အကျယ် |
တေးလ် |
10 |
μs |
||
|
Operating အပူချိန် |
ထိပ်ဆုံး |
-30~+85+100（မက်စ်.） |
℃ |
||
|
သိုလှောင်အပူချိန် |
Tstg |
-10 |
+60 |
℃ |
|
|
တည်ငြိမ်သောအချိန် |
|
<5 |
ec စီဒီ |
||
|
ကြိမ်နှုန်းညှိခြင်း |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
ဓါတ်ရောင်ခြည်ပါဝါ (EIRP) |
Pout |
<2.0 |
<၂.၅ |
<3.0 |
mW |
|
သိုလှောင်ခြင်းပတ်ဝန်းကျင်စိုထိုင်းဆ |
၄၅% မှ ၆၅% |
RH |
|||
WARNING: The actual detection range of PDLUX PD-V12 24.125GHz မျက်နှာအသိအမှတ်ပြုအသိဥာဏ်ရှိမိုဘိုင်းအာရုံခံမိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာ 24G CDM324 is related to the signal amplification gain of the circuit, the overall layout of the PCBA and the threshold of the MCU.
မှတ်ချက် ၁ - ဓါတ်ရောင်ခြည်ထုတ်လွှတ်မှုသည် FCC နှင့် CE စည်းမျဉ်းများနှင့်ကိုက်ညီရန်ဒီဇိုင်းပြုလုပ်ထားသည်။
မှတ်ချက် ၂ - ရရှိသောအချက်ပြစွမ်းအား (RSS) ကိုစုစုပေါင်း ၁ နည်းလမ်း ၇၀ ဒဗ်အရှုံးဖြင့်တိုင်းတာသည်။
Note3: ဆူညံသံ voltages များကို 10Hz မှ 100Hz ကို Outech port မှာ Anechoic chamber တစ်ခုအတွင်းမှာတိုင်းတာသည်။
Note4: သွေးခုန်နှုန်းလည်ပတ်မှု
