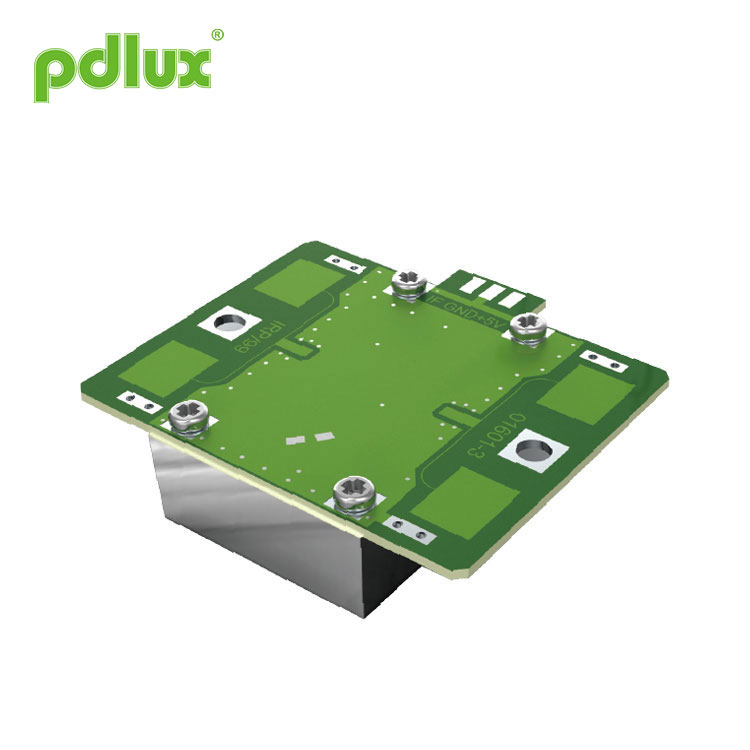

PDLUX PD-V9 နံရံကပ်တပ်ဆင်ခြင်း 10.525GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ
PDLUX PD-V9 နံရံတပ်ဆင်ခြင်း 10.525GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာသည် X-Band Bi-Static Doppler transceiver module တစ်ခုဖြစ်သည်။ ၎င်းတွင်ထည့်သွင်းထားသော Resonator လှို (CRO) ။ ဤအပိုင်းသည် V9 သည်ပြားပြား Plane Antenna ကိုအသုံးပြုသည်။ နံရံကပ်တပ်ဆင်ခြင်း 10.525GHz Microwave Sensor Module သည်၎င်း၏ရှေ့ဆက်အချက်ပြလက်ခံမှုစွမ်းရည်ကိုတိုးတက်စေပြီး၎င်း၏အနားကန်းသောareaရိယာကိုလျှော့ချနိုင်သည်။ ၎င်း၏စွမ်းဆောင်ရည်သည်ဈေးကွက်ရှိအာရုံခံကိရိယာများထက်သာလွန်သည်။
မော်ဒယ်:PDLUX PD-V9
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
PDLUX PD-V9 နံရံကပ်တပ်ဆင်ခြင်း 10.525GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ
PDLUX PD-V9 နံရံကပ်တပ်ဆင်ခြင်း 10.525GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ is a X-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Wall Installation 10.525GHz Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
PDLUX PD-V9 နံရံကပ်တပ်ဆင်ခြင်း 10.525GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ is ideally suitable for occupancy sensor in automatic lighting switches. Wall Installation 10.525GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V9 နံရံကပ်တပ်ဆင်ခြင်း 10.525GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ အသိဉာဏ် switch ကိုâ â Wall- ချိတ် switch ကို ကျူးကျော်ကျူးလွန်သူ အသွင်အပြင်နှင့်အားသာချက်
နိမ့်သောကြိုးမဲ့စွမ်းအင်ထုတ်လုပ်မှု |
EN 300440-V2.1.1〠EN 62479ï¼202010အရ RED ညွှန်ကြားချက် -2014 / 53 / eu
FCC အပိုင်း 15,249 အရသိရသည် |
|
အင်တင်နာရောင်ခြည်ပုံစံ
|
Size of PDLUX PD-V9 နံရံကပ်တပ်ဆင်ခြင်း 10.525GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ
|
| Parameter | မှတ်စုများ | min | စာစီစာကုံး | မက်စ် | ယူနစ် | ||||||
| ကြိမ်နှုန်းညှိခြင်း | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| ဓါတ်ရောင်ခြည်ပါဝါ (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| အချိန်သတ်မှတ်ခြင်း |
|
5 | 10 | 20 | ec စီဒီ | ||||||
| လက်ခံရရှိအချက်ပြအစွမ်းသတ္တိ | 2 | 150 | 200 | 250 | -Vp-p | ||||||
| ဆူညံသံ | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| ထောက်ပံ့ရေးဗို့အား |
|
4.75 | 5.00 | 5.25 | V (Impulse power source) | ||||||
| လက်ရှိစားသုံးမှု |
|
10 | 12 | 14 | mA | ||||||
| သွေးခုန်နှုန်းအထပ်ထပ်ကြိမ်နှုန်း | 4 | 1.8 | 2.0 | 3.0 | kHz | ||||||
| Pulse အကျယ် | 4 | 10 | 20 | 30 | ec စီဒီ | ||||||
| Operating အပူချိန် |
|
-15 | 22 | 55 | ℃ | ||||||
| အလေးချိန် |
|
7.5 | 8 | 8.5 | g | ||||||
မှတ်ချက် ၁ - ဓါတ်ရောင်ခြည်ထုတ်လွှတ်မှုသည် FCC စည်းမျဉ်းများနှင့်ကိုက်ညီရန်ဒီဇိုင်းပြုလုပ်ထားသည်။
Note2:The လက်ခံရရှိအချက်ပြအစွမ်းသတ္တိ(RSS) is measured at the total 1 Ways path loss of 70dB.
Note3: ဆူညံသံ voltages များကို 10Hz မှ 100Hz ကို Outech port မှာ Anechoic chamber တစ်ခုအတွင်းမှာတိုင်းတာသည်။
Note4: သွေးခုန်နှုန်းလည်ပတ်မှု
