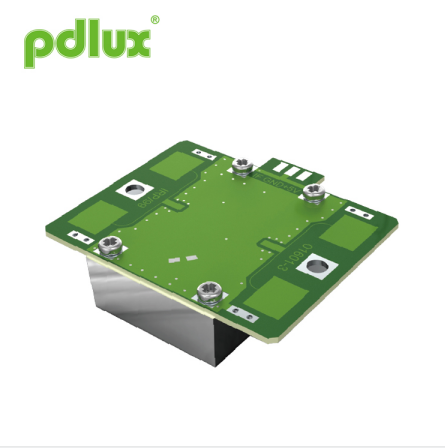

နံရံတွင် တပ်ဆင်ခြင်း 10.525GHz မိုက်ခရိုဝေ့အာရုံခံ မော်ဂျူး
နံရံတပ်ဆင်ခြင်း 10.525GHz မိုက်ခရိုဝေ့အာရုံခံ မော်ဂျူးသည် X-Band Bi-Static Doppler transceiver မော်ဂျူးတစ်ခုဖြစ်သည်။ ၎င်းသည် တပ်ဆင်ထားသော Resonator Oscillator (CRO) ဖြစ်သည်။ ဤမော်ဂျူး၊ V9 သည် နံရံတပ်ဆင်ခြင်းအတွက် သင့်လျော်သော ပြားချပ်ချပ် Plane Antenna ကို လက်ခံပါသည်။ နံရံတပ်ဆင်ခြင်း 10.525GHz Microwave Sensor Module သည် ၎င်း၏ ရှေ့အချက်ပြမှု စွမ်းရည်ကို မြှင့်တင်နိုင်ပြီး ၎င်း၏ ဘေးတစ်ဖက်တစ်ချက်မှ မျက်မမြင်ဧရိယာကို လျှော့ချနိုင်သည်။ ၎င်း၏စွမ်းဆောင်ရည်သည် ဈေးကွက်ရှိ ဆင်ဆာများထက် ပိုမိုကောင်းမွန်သည်။
မော်ဒယ်:PD-V9
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
နံရံတွင် တပ်ဆင်ခြင်း 10.525GHz မိုက်ခရိုဝေ့အာရုံခံ မော်ဂျူး
နံရံတပ်ဆင်ခြင်း 10.525GHz မိုက်ခရိုဝေ့အာရုံခံ မော်ဂျူးသည် X-Band Bi-Static Doppler အာရုံခံစနစ် မော်ဂျူးဖြစ်သည်။ ၎င်းသည် တပ်ဆင်ထားသည့် Resonator Oscillator (CRO) ဖြစ်သည်။ ဤမော်ဂျူး၊ V9 သည် နံရံတပ်ဆင်မှုအတွက် သင့်လျော်သော ပြားချပ်ချပ်လေယာဉ် အင်တင်နာကို အသုံးပြုသည်။ နံရံတွင် တပ်ဆင်ခြင်း 10.525GHz မိုက်ခရိုဝေ့ အာရုံခံ မော်ဂျူးသည် ၎င်း၏ ရှေ့အချက်ပြ လက်ခံနိုင်စွမ်းကို မြှင့်တင်နိုင်ပြီး ၎င်း၏ ဘေးတစ်ဖက်တစ်ချက်မှ ကန်းသည့်နေရာကို လျှော့ချနိုင်သည်။ ၎င်း၏စွမ်းဆောင်ရည်သည် ဈေးကွက်ရှိ ဆင်ဆာများထက် ပိုမိုကောင်းမွန်သည်။
နံရံတွင်တပ်ဆင်ခြင်း 10.525GHz မိုက်ခရိုဝေ့အာရုံခံ မော်ဂျူးသည် အလိုအလျောက်အလင်းရောင်ခလုတ်များတွင် နေထိုင်သည့်အာရုံခံကိရိယာအတွက် အထူးသင့်လျော်ပါသည်။ နံရံတပ်ဆင်ခြင်း 10.525GHz မိုက်ခရိုဝေ့ အာရုံခံ မော်ဂျူးကို မျက်နှာကျက် mount ကျူးကျော်သူ ရှာဖွေရေးကိရိယာများအတွက်လည်း အသုံးပြုနိုင်ပါသည်။
|
Wall တပ်ဆင်ခြင်း 10.525GHz Microwave Sensor Module ကို အသုံးပြုခြင်း။ ● အသိဉာဏ်ရှိသော ခလုတ် ● နံရံချိတ်ခလုတ် ● ကျူးကျော်သူကို ထောက်လှမ်းပါ။ အင်္ဂါရပ်နှင့်အားသာချက်
●ကြိုးမဲ့ပါဝါအထွက်နည်း |
EN 300440-V2.1.1၊ EN 62479:2010၊ RED ညွှန်ကြားချက်-2014/53/eu အရ
FCC အပိုင်း 15.249 အရ သိရသည်။ |
|
Antenna Beam ပုံစံ
|
နံရံ တပ်ဆင်မှု အရွယ်အစား 10.525GHz မိုက်ခရိုဝေ့ဖ် အာရုံခံ မော်ဂျူး
|
| ကန့်သတ်ချက် | မှတ်စုများ | မင်း | စာရိုက်ပါ။ | မက်တယ်။ | ယူနစ် | ||||||
| ကြိမ်နှုန်းသတ်မှတ်ချက် | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| Radiated Power (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| ဖြေရှင်းချိန် |
|
5 | 10 | 20 | µ စက္ကန့် | ||||||
| Signal Strength ကို ရရှိခဲ့သည်။ | 2 | 150 | 200 | 250 | μVp-p | ||||||
| ဆူညံသံ | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| ထောက်ပံ့ရေးဗို့အား |
|
4.75 | 5.00 | 5.25 | V (စိတ်အားထက်သန်မှုစွမ်းအားအရင်းအမြစ်) | ||||||
| လက်ရှိစားသုံးမှု |
|
10 | 12 | 14 | mA | ||||||
| Pulse Repetition Frequency | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| Pulse Width | 4 | 10 | 20 | 30 | µ စက္ကန့် | ||||||
| Operating အပူချိန် |
|
စာ-၁၅ | 22 | 55 | ℃ | ||||||
| အလေးချိန် |
|
7.5 | 8 | 8.5 | g | ||||||
မှတ်ချက် 1- ရောင်ခြည်ထုတ်လွှတ်မှုများအား FCC စည်းမျဉ်းများနှင့် ကိုက်ညီစေရန် ဒီဇိုင်းထုတ်ထားသည်။
မှတ်ချက် 2- လက်ခံရရှိထားသော Signal Strength (RSS) ကို စုစုပေါင်း 1 Ways path loss 70dB ဖြင့် တိုင်းတာသည်။
မှတ်ချက် 3- ဆူညံသံဗို့အားများကို Anechoic အခန်းအတွင်းရှိ အထွက်ပေါက်ပေါက်တွင် 10Hz မှ 100Hz မှ တိုင်းတာသည်။
မှတ်ချက် 4- Pulse လည်ပတ်မှု
