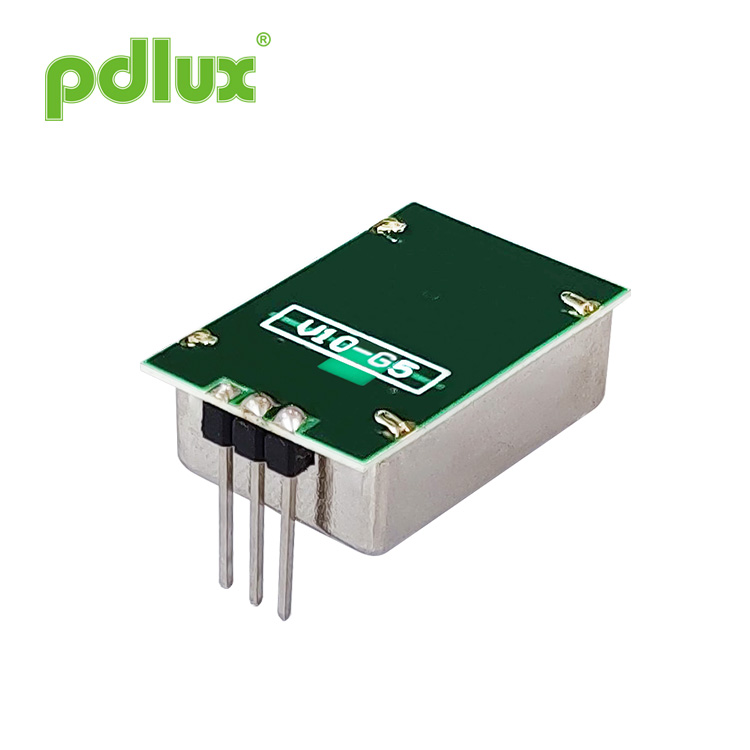

PDLUX PD-V10-G5 X-Band Doppler Motion Detector မိုက်ခရိုဝေ့ဖ်အာရုံခံ မော်ဂျူး
PDLUX PD-V10-G5 X-Band doppler လှုပ်ရှားမှု detector မိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာ module သည် အသေးစား X-Band မိုက်ခရိုဝေ့ဖ် အသံလွှင့်စက်တစ်ခုဖြစ်သည်။ Doppler shift phenomenon ကို "sense" ရွေ့လျားမှုအဖြစ် အသုံးပြုသည်။ သတ္တုဗူးတွင် တပ်ဆင်ထားသော ယူနစ်တွင် တည်ငြိမ်မှုကို ထောက်ပံ့ပေးသည့် dielectric resonator stabilized oscillator ပါရှိသည်။ CW သို့မဟုတ် low duty cycle pulse mode နှင့် ပေါင်းစပ်ထားသော ကျယ်ပြန့်သော အပူချိန်အကွာအဝေးထက် လုပ်ဆောင်ချက် ပိုမိုကောင်းမွန်သော အာရုံခံနိုင်စွမ်းနှင့် ယုံကြည်စိတ်ချရမှုအတွက် homodyne လက်ခံကိရိယာ။ ဤ module မိသားစုကို +5v သို့မဟုတ် +3v ထောက်ပံ့မှုဗို့အားဖြင့် ရနိုင်ပါသည်။
မော်ဒယ်:PD-V10-G5
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
PDLUX PD-V10-G5 X-Band Doppler Motion Detector မိုက်ခရိုဝေ့ဖ်အာရုံခံ မော်ဂျူး
အဓိကအင်္ဂါရပ်များ
• ကုန်ကျစရိတ်နည်းသော • ပါဝါသုံးစွဲမှုနည်း • အာရုံခံနိုင်စွမ်းမြင့်မားခြင်း။ • 3V နှင့် 5V ဗားရှင်းများ ရရှိနိုင်ပါသည်။ • Patch Antenna • RoHS နှင့်ကိုက်ညီသည်။
လျှောက်လွှာများ
• Wall hand wave induction switch • မျက်နှာကျက်တွင် 360° ရွေ့လျားမှုအာရုံခံကိရိယာကို တပ်ဆင်ထားသည်။ • Ceiling type ဘေးကင်းရေးအာရုံခံကိရိယာ • Ceiling sensor မီးအိမ်အာရုံခံကိရိယာ • ရေချိုးခန်း၏ မှန်မှန်ထဲတွင် အာရုံခံကိရိယာများ တပ်ဆင်ထားသည်။ • ကြီးမားသောထောင့်ရွေ့လျားမှုကို ထောက်လှမ်းခြင်း။
PD-V10-G5 သည် ထုတ်လွှင့်ခြင်းနှင့် ဧည့်ခံခြင်းအတွက် ဝင်းဒိုးအစီအစဉ်ကို အသုံးပြုသည့် အလွန်အထိခိုက်မခံသော X-band မိုက်ခရိုဝေ့အသံဖမ်းကိရိယာ မိုဘိုင်းအာရုံခံကိရိယာတစ်ခုဖြစ်သည်။ ၎င်းတွင် 360 ဒီဂရီ ထောက်လှမ်းခြင်း၊ မျက်နှာကျက်သိရှိခြင်းအတွက် ရွေ့လျားမှုအာရုံခံကိရိယာ၊ နံရံတွင်တပ်ဆင်ထားသော ဘေးကင်းရေးအာရုံခံကိရိယာ၊ အလင်းအာရုံခံခလုတ်၊ အလိုအလျောက်ကိုယ်ခန္ဓာအာရုံခံနိုင်သော မှန်မှန်တစ်ချပ်နှင့် ထုထည်သေးငယ်သည့် မိုက်ခရိုဝေ့ဖ် (ရေဒါ) လှုပ်ရှားမှု ထောက်လှမ်းခြင်းဆိုင်ရာ ထုတ်ကုန်အမျိုးမျိုးတို့ ပါဝင်သည်။
၎င်းသည် မိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာ၏ အသုံးချစည်းမျဉ်းများနှင့် ကိုက်ညီသင့်ပြီး အခွံကို အင်ဂျင်နီယာပလတ်စတစ်ဖြင့် ပြုလုပ်ထားရမည်ဖြစ်သည်။ ဥပမာအားဖြင့် ABS၊ PC၊ PS အစရှိသော အင်ဂျင်နီယာ ပလတ်စတစ်များကို တင်းတင်းကျပ်ကျပ် အပြည့်အ၀ သတ္တုအကာအရံများ အသုံးပြုခြင်းကို တားမြစ်ပါ။
အသုံးပြုရာတွင် လိုအပ်ချက်အရ ဓာတ်အားပေးဆောင်ရန် နည်းလမ်းအမျိုးမျိုးကို အသုံးပြုနိုင်သည်။ 1. တိုက်ရိုက်ပါဝါ ထောက်ပံ့ရေး။ 2. CW သို့မဟုတ် low duty cycle pulse mode PWM မုဒ်တွင် ပါဝါထောက်ပံ့မှု (လက်ရှိကို လျှော့ချနိုင်သည်။ လည်ပတ်နေစဉ်အတွင်း ထုတ်လုပ်ခဲ့သည်။)
PD-V10-G5 သည် နောက်ပိုင်းတွင် ပေါင်းစပ်ညှိနှိုင်းမှု လိုအပ်ပြီး ရလဒ်များနှင့် စွမ်းဆောင်ရည်ကို ပေးစွမ်းနိုင်သော မိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာတစ်ခုဖြစ်သည်။ ဆားကစ်များနှင့် algorithms များ။
PD-V10-G5 မော်ဂျူးမိသားစုအား 5V နှင့် 3V နှင့် ယေဘူယျဗို့အားအကွာအဝေး 3-5V တို့ကို သတ်မှတ်ချက်များ သုံးခုဖြင့် ပေးထားသည်။
၎င်းသည် မိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာ၏ အသုံးချစည်းမျဉ်းများနှင့် ကိုက်ညီသင့်ပြီး အခွံကို အင်ဂျင်နီယာပလတ်စတစ်ဖြင့် ပြုလုပ်ထားရမည်ဖြစ်သည်။ ဥပမာအားဖြင့် ABS၊ PC၊ PS အစရှိသော အင်ဂျင်နီယာ ပလတ်စတစ်များကို တင်းတင်းကျပ်ကျပ် အပြည့်အ၀ သတ္တုအကာအရံများ အသုံးပြုခြင်းကို တားမြစ်ပါ။
အသုံးပြုရာတွင် လိုအပ်ချက်အရ ဓာတ်အားပေးဆောင်ရန် နည်းလမ်းအမျိုးမျိုးကို အသုံးပြုနိုင်သည်။ 1. တိုက်ရိုက်ပါဝါ ထောက်ပံ့ရေး။ 2. CW သို့မဟုတ် low duty cycle pulse mode PWM မုဒ်တွင် ပါဝါထောက်ပံ့မှု (လက်ရှိကို လျှော့ချနိုင်သည်။ လည်ပတ်နေစဉ်အတွင်း ထုတ်လုပ်ခဲ့သည်။)
PD-V10-G5 သည် နောက်ပိုင်းတွင် ပေါင်းစပ်ညှိနှိုင်းမှု လိုအပ်ပြီး ရလဒ်များနှင့် စွမ်းဆောင်ရည်ကို ပေးစွမ်းနိုင်သော မိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာတစ်ခုဖြစ်သည်။ ဆားကစ်များနှင့် algorithms များ။
PD-V10-G5 မော်ဂျူးမိသားစုအား 5V နှင့် 3V နှင့် ယေဘူယျဗို့အားအကွာအဝေး 3-5V တို့ကို သတ်မှတ်ချက်များ သုံးခုဖြင့် ပေးထားသည်။
ထုတ်ကုန်အရွယ်အစား
လွှမ်းခြုံမှုပုံစံ
| ကန့်သတ်ချက် | မှတ်စုများ | မင်း | စာရိုက်ပါ။ | မက်တယ်။ | ယူနစ် | |||
| ထောက်ပံ့ရေးဗို့အား | Vcc | 3.0 | 5.0 | 5.25 | V | |||
| ဗို့အားနိမ့်ဗားရှင်း | 2.8 | 3.0 | 3.5 | |||||
| လက်ရှိစားသုံးမှု | lcc | 20 | 35 | 38 | mA | |||
| အလုပ်မုဒ် ၁ | PWM ဖြင့် စွမ်းဆောင်ထားပြီး 3-15mA တွင် အလုပ်လုပ်သော လျှပ်စီးကြောင်းကို ထိန်းချုပ်နိုင်သည်။ | စာရိုက်ပါ။ | ||||||
| အလုပ်မုဒ် ၂ | စံဗို့အားမုဒ် | |||||||
| Pulse Width | သွေးခုန်နှုန်း | 10μS (လိုအပ်သလိုချိန်ညှိနိုင်ပါတယ်) | အကွာအဝေး | |||||
| တည်ငြိမ်သောအချိန် | 5µ စက္ကန့် | နီးစပ်ပါစေ။ | ||||||
| Operating အပူချိန် | ထိပ်တန်း | -၃၀~+၈၅ | +100 (အများဆုံး) | ℃ | ||||
| သိုလှောင်မှုအပူချိန် | Tstg | စာ-၁၀ | +60 | ℃ | ||||
| ဆူညံသံ |
|
3.5 | 4.0 | 4.5 | mVrms | |||
| ကြိမ်နှုန်းသတ်မှတ်ချက် | f | 24.000 | 24.125 | 24.250 | GHz | |||
| Radiated Power (EIRP) | နှုတ်ခမ်းစူသည်။ | <2.0 | <၂.၅ | <3.0 | mW | |||
| သိုလှောင်မှုပတ်ဝန်းကျင် စိုထိုင်းဆ |
|
10% ~ 65% | RH | |||||
သတိပေးချက်- အမှန်တကယ် ထောက်လှမ်းမှု အပိုင်းသည် ဆားကစ်၏ အချက်ပြ ချဲ့ထွင်မှု ရရှိမှု၊ PCBA ၏ အလုံးစုံ အပြင်အဆင် နှင့် MCU ၏ တံခါးခုံ တို့နှင့် သက်ဆိုင်ပါသည်။
ဓာတ်ရောင်ခြည်ထုတ်လွှတ်မှုပုံစံဒီဇိုင်းသည် FCC နှင့် CE စည်းမျဉ်းများနှင့် ကိုက်ညီသည်။
အထူးသတိပေးချက်-
ဆားကစ်ဘုတ်၏စုစုပေါင်းအထူသည် 0.52 မီလီမီတာသာရှိသောကြောင့်ဖြစ်သည်။ ပင်ချောင်းများတွင် ဘေးတိုက်တွန်းအား အလွန်အကျွံအသုံးပြုခြင်းသည် ကြေးနီသတ္တုပြားကို ကွဲသွားစေနိုင်သည်။ အာရုံခံကိရိယာ ချွတ်ယွင်းမှုကို ဖြစ်စေသည်။
မှတ်စုများ
အာရုံခံကိရိယာ၏ အထွက်အထွက် (ထောက်လှမ်းမှုအကွာအဝေး) ၏ အားကောင်းမှုသည် Signal to Noise Ratio ပေါ်တွင် မူတည်သည်။ အမည်ခံ လည်ပတ်မှု အပူချိန်ထက် မြင့်သည် သို့မဟုတ် နိမ့်ပါက၊ အာရုံခံကိရိယာသည် အလုပ်လုပ်နိုင်သော်လည်း စွမ်းဆောင်ရည် လျော့ကျသွားမည်ဖြစ်သည်။
စက်ပစ္စည်းများကို ထိခိုက်မှုမရှိစေရန်၊ ကိုင်တွယ်စဉ်အတွင်း ဂရုတစိုက်လုပ်ဆောင်သင့်သည်။ သိုလှောင်မှု၊ ကိုင်တွယ်မှု၊ တပ်ဆင်မှု၊ နှင့် စမ်းသပ်မှု အဆင့်အားလုံးတွင် သင့်လျော်သော လျှပ်စစ်ဓာတ်အငွေ့ပျံခြင်း (ESD) ကြိုတင်ကာကွယ်မှုများကို သတိပြုသင့်သည်။
ဓာတ်ရောင်ခြည်ထုတ်လွှတ်မှုပုံစံဒီဇိုင်းသည် FCC နှင့် CE စည်းမျဉ်းများနှင့် ကိုက်ညီသည်။
အထူးသတိပေးချက်-
ဆားကစ်ဘုတ်၏စုစုပေါင်းအထူသည် 0.52 မီလီမီတာသာရှိသောကြောင့်ဖြစ်သည်။ ပင်ချောင်းများတွင် ဘေးတိုက်တွန်းအား အလွန်အကျွံအသုံးပြုခြင်းသည် ကြေးနီသတ္တုပြားကို ကွဲသွားစေနိုင်သည်။ အာရုံခံကိရိယာ ချွတ်ယွင်းမှုကို ဖြစ်စေသည်။
မှတ်စုများ
အာရုံခံကိရိယာ၏ အထွက်အထွက် (ထောက်လှမ်းမှုအကွာအဝေး) ၏ အားကောင်းမှုသည် Signal to Noise Ratio ပေါ်တွင် မူတည်သည်။ အမည်ခံ လည်ပတ်မှု အပူချိန်ထက် မြင့်သည် သို့မဟုတ် နိမ့်ပါက၊ အာရုံခံကိရိယာသည် အလုပ်လုပ်နိုင်သော်လည်း စွမ်းဆောင်ရည် လျော့ကျသွားမည်ဖြစ်သည်။
စက်ပစ္စည်းများကို ထိခိုက်မှုမရှိစေရန်၊ ကိုင်တွယ်စဉ်အတွင်း ဂရုတစိုက်လုပ်ဆောင်သင့်သည်။ သိုလှောင်မှု၊ ကိုင်တွယ်မှု၊ တပ်ဆင်မှု၊ နှင့် စမ်းသပ်မှု အဆင့်အားလုံးတွင် သင့်လျော်သော လျှပ်စစ်ဓာတ်အငွေ့ပျံခြင်း (ESD) ကြိုတင်ကာကွယ်မှုများကို သတိပြုသင့်သည်။
