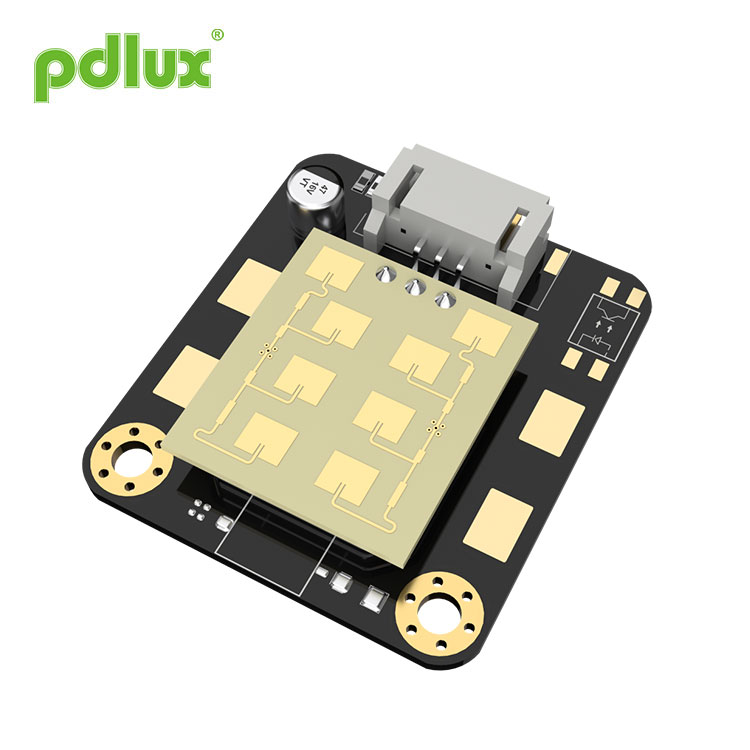

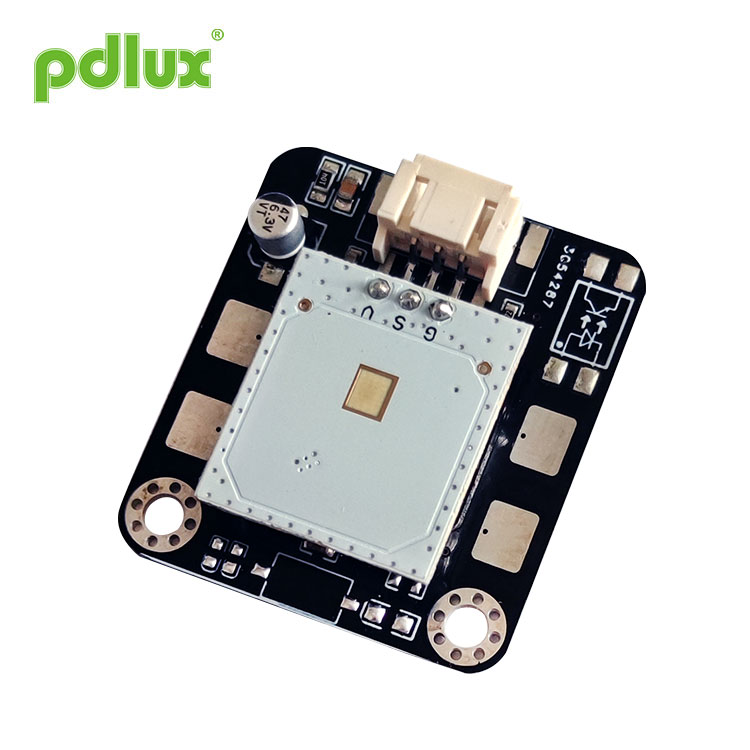

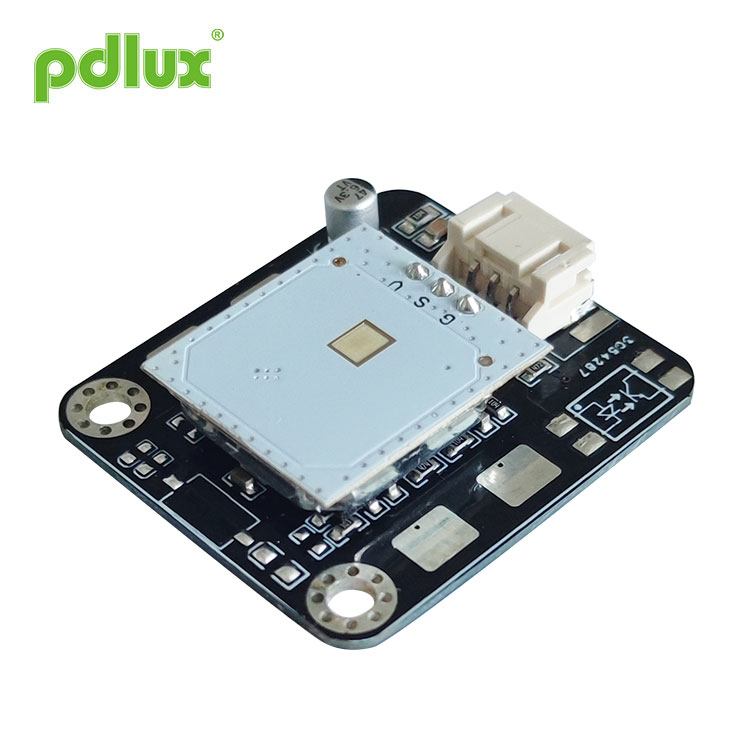

PDLUX PD-V18-M1 မီလီမီတာ လှိုင်းအာရုံခံကိရိယာ
PDLUX PD-V18-M1 Millimeter Wave Sensor သည် စူပါမီလီမီတာ လှိုင်းအာရုံခံကိရိယာနှင့် အဆက်အသွယ်မရှိသော ထိန်းချုပ်မှုများအတွက် ဒီဇိုင်းထုတ်ထားသည့် ချဲ့ထွင်မှုပတ်လမ်း + MCU ပါ၀င်သည့် အပလီကေးရှင်း module တစ်ခုဖြစ်သည်။ အနီးကပ် လှိုင်း အာရုံခံမှု အတွက် controller module လို့လည်း ခေါ်နိုင်ပါတယ်။ ၎င်း၏အသုံးချမှုအခြေအနေများသည် အလွန်ကျယ်ပြန့်သည်၊ သင်သည် လျှပ်စစ်လုပ်ငန်းကို ထိန်းချုပ်နိုင်သည် သို့မဟုတ် 10-30cm ရှိသော မတူညီသောထောင့်များတွင် သင့်လက်လှိုင်းဖြင့် ပိတ်နိုင်ပြီး swings အရေအတွက်ဖြင့် မတူညီသော ထုတ်လုပ်မှုကိုပင် ဖန်တီးနိုင်သည်။ ဥပမာ- လျှပ်စစ်တံခါးကိုဖွင့်ရန် လွှဲတစ်ချက်၊ အလင်းရောင်စနစ်အားဖွင့်ရန် လှည့်ပတ်နှစ်ခု။ အထူးသဖြင့် ကပ်ရောဂါ၏နှစ်ခြင်းခံပြီးနောက်တွင်၊ လူများသည် အများသူငှာ ဆက်သွယ်မှုခလုတ်ကို နှလုံးသားဖြင့် ခုခံနိုင်စွမ်းရှိသည်။ အလားတူ လျှပ်စစ်နှင့် အီလက်ထရွန်နစ် ထုတ်ကုန်များတွင်လည်း အသုံးချနိုင်သည့် လှိုင်းအာရုံခံစနစ်တစ်ခုကို တီထွင်ခဲ့ခြင်းကြောင့် စိတ်ကူးစိတ်သန်းအတွက် နေရာပိုရနိုင်သည်။
မော်ဒယ်:PD-V18-M1
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
PDLUX PD-V18-M1 မီလီမီတာ လှိုင်းအာရုံခံကိရိယာ
အင်္ဂါရပ်များ:
၎င်းသည် အဆက်အသွယ်မရှိသော ထိန်းချုပ်မှုများအတွက် အထူးထုတ်လုပ်ထားသည့် အက်ပ်လီကေးရှင်းတစ်ခုဖြစ်သည်။ ဒီဇိုင်းအစပိုင်းမှာတော့ ကျွန်တော်တို့ အပြည့်အဝလုပ်တယ်။ မတူညီသော ထုတ်ကုန်များတွင် ထုတ်ကုန်များ၏ အသုံးချမှုကို ထည့်သွင်းစဉ်းစားသောကြောင့် ကျွန်ုပ်တို့သည် millimeter wave mobile sensor ကို အထူးဒီဇိုင်းထုတ်ထားပါသည်။ အသံအတိုးအကျယ် (24.125GHz) သည် အလွန်သေးငယ်သော အရွယ်အစားအဖြစ်သို့ လည်းကောင်း၊ signal amplification circuit နှင့် MCU ကို PCB တွင် စီစဉ်ထားပြီး၊ ကျစ်လစ်ပြီး တည်ငြိမ်ခဲ့သည်။ 10-30cm အကွာအဝေးတွင် အသုံးချနိုင်သော မော်ဂျူးများသည် လျှပ်စစ်ပစ္စည်းများကို ထိန်းချုပ်နိုင်သည်။ လက်ဝှေ့နှင့်။ အသုံးပြုသူများသည် လိုအပ်သလို မတူညီသော ထုတ်ကုန်များတွင် အသုံးပြုနိုင်သည်။ အာရုံခံအကွာအဝေးကို စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ ဖောက်သည်၏လိုအပ်ချက်အရ။
နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
ကန့်သတ်ချက် |
မှတ်စုများ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
ထောက်ပံ့ရေးဗို့အား |
Vcc |
3.0 |
5.0 |
5.2 |
V |
လက်ရှိစားသုံးမှု |
Icc |
10 |
18 |
20 |
mA |
Operating အပူချိန် |
ထိပ်တန်း |
-၃၀~+၈၅ |
℃ |
||
သိုလှောင်မှုအပူချိန် |
Tstg |
စာ-၁၀ |
+60 |
℃ |
|
ကြိမ်နှုန်းသတ်မှတ်ချက် |
f |
24.000 |
24.125 |
24.250 |
GHz |
Radiated Power (EIRP) |
နှုတ်ခမ်းစူသည်။ |
<2.0 |
<၂.၅ |
<3.0 |
mW |
သိုလှောင်မှုပတ်ဝန်းကျင်စိုထိုင်းဆ |
45%~65% |
RH |
Interface အဓိပ္ပါယ်
အပလီကေးရှင်း မော်ဂျူး၏ မျက်နှာပြင်သည် 2.0mmx3pin ရှိသည့် ပင်ခေါင်းခေါင်းတစ်ခု ဖြစ်သည်။
မှတ်ချက်- ဤ module ၏ ပုံသေဗို့အားမှာ 5V ဖြစ်ပြီး 3V တွင် အသုံးပြုပါက စွမ်းဆောင်ရည်ကွာခြားမှုများ ရှိနိုင်သည်
တပ်ဆင်ခြင်း။
1. စက်ပစ္စည်းများ ပျက်စီးခြင်းမှ ရှောင်ရှားနိုင်ရန် ဂရုပြုသင့်သည်။ ESD ကာကွယ်ရေးအစီအမံများကို လုံးဝလုပ်ဆောင်သင့်သည်။ သိုလှောင်မှု၊ ကိုင်တွယ်မှု၊ တပ်ဆင်မှု၊ နှင့် စမ်းသပ်မှု အဆင့်များ။ ဤ module ၏ ရေဒါအင်တင်နာနှင့် ပင်တန်းများကို မထိပါနှင့်၊ မပြုပါနှင့် တိုင်းတာရန် multimeter ဖြင့် pins များကိုထိပါ။
2. အပြင်ဘက်တွင်တပ်ဆင်ထားသည့် PD-V18-M1 အတွက်၊ ထောက်လှမ်းကိရိယာသည် မိုးရွာနေချိန်တွင် မိုးရေစက်အချက်ပြမှုကို သိရှိနိုင်သည်။ အဲဒါကတော့ ရေဒါပါ။ မိုးရွာသောနေ့တွင် အပြင်ဘက်တွင်တပ်ဆင်ထားသော detector သည် မိုးရေစက်များကို သိရှိနိုင်သည်။
အထူးသတိပေးချက်
မီလီမီတာလှိုင်းအာရုံခံကိရိယာကို အသုံးပြုထားသောကြောင့် အာရုံခံကိရိယာ၏ရှေ့တွင် သတ္တုပစ္စည်းနှင့် အင်ဂျင်နီယာပလတ်စတစ်တို့ကို အသုံးမပြုနိုင်ပါ။ အိမ်ဆောက်ပစ္စည်းအဖြစ် အသုံးပြုရမည်။ သေးငယ်သောပါဝါအချက်ပြ transceiver ဖြစ်သောကြောင့် casing ၏အထူဖြစ်သည်။ signal attenuation တွင် အတိုင်းအတာတစ်ခုအထိ ကွာခြားချက်ရှိသည်။ မှာယူခြင်းမပြုမီ၊ အသုံးပြုသူသည် အသုံးပြုပုံကို အပြည့်အစုံရှင်းပြရပါမည်။ ပတ်ဝန်းကျင်နှင့် လိုအပ်ချက်များ၊ လိုအပ်ပါက တပ်ဆင်ရန် လိုအပ်သော ထုတ်ကုန်များကို ကျွန်ုပ်တို့အား ပေးစွမ်းနိုင်ပြီး၊ အပ်ချုပ်ပေးတယ်။
မတူညီသောထုတ်ကုန်များပေါ်တွင်အသုံးပြုသောအခါ ဤထုတ်ကုန်၏အကျိုးသက်ရောက်မှုသည် အနည်းငယ်ကွဲပြားလိမ့်မည်။ အသုံးပြုသူများသည် ဗားရှင်းဖြင့် မှာယူရန် တောင်းဆိုနိုင်သည်။ အာရုံခံနိုင်စွမ်းဖြတ်တောက်ခြင်းနှင့် အထူးလိုအပ်ချက်များကို PDLUX ဖြင့် ကြိုတင်ရှင်းပြနိုင်ပါသည်။ မတူညီသောအာရုံခံကိရိယာများနှင့်ဆော့ဖ်ဝဲ အသုံးပြုသူ၏ မတူညီသောလိုအပ်ချက်များအလိုက် algorithms ကို ရွေးချယ်နိုင်သည်။ ဤ module သည် 3V-5V အနှောင့်အယှက်ကင်းသော DC ပါဝါထောက်ပံ့မှုတွင် လည်ပတ်နိုင်သည်။
ဘာဖြစ်နိုင်သလဲ- ထောက်လှမ်းမှုအကွာအဝေးအတွင်း ရွေ့လျားနေသော အရာဝတ္ထုတစ်ခုမှ ရွေ့လျားခြင်းမရှိပါက၊ စမ်းသပ်ထားသော လွဲချော်မှုမှာ အများအားဖြင့် ဖြစ်ပေါ်လာခြင်းဖြစ်သည်။ အားကောင်းသော ဝင်ရောက်စွက်ဖက်မှု အရင်းအမြစ်။ ဥပမာအားဖြင့်၊ ဆက်တိုက်ပါဝါကြိုးမှတဆင့် ဝင်ရောက်စွက်ဖက်ခြင်း၊ ဥပမာ အနှောင့်အယှက် မိုဘိုင်းဖုန်းများမှ; ဥပမာအားဖြင့်၊ ဂဟေစက်ကို ဂဟေဆက်သောအခါတွင် ပြင်းထန်သော စွက်ဖက်မှု။ ကျေးဇူးပြု စွက်ဖက်မှု၏ တည်ရှိနေမှုအတွက် အထက်ဖော်ပြပါ အရင်းအမြစ်များကို နှစ်ဆစစ်ဆေးပါ။
အထက်ပါသတိပေးချက်များကို ဂရုတစိုက်ဖတ်ပြီး နားလည်နိုင်လိမ့်မည်ဟု မျှော်လင့်ပါသည်။
