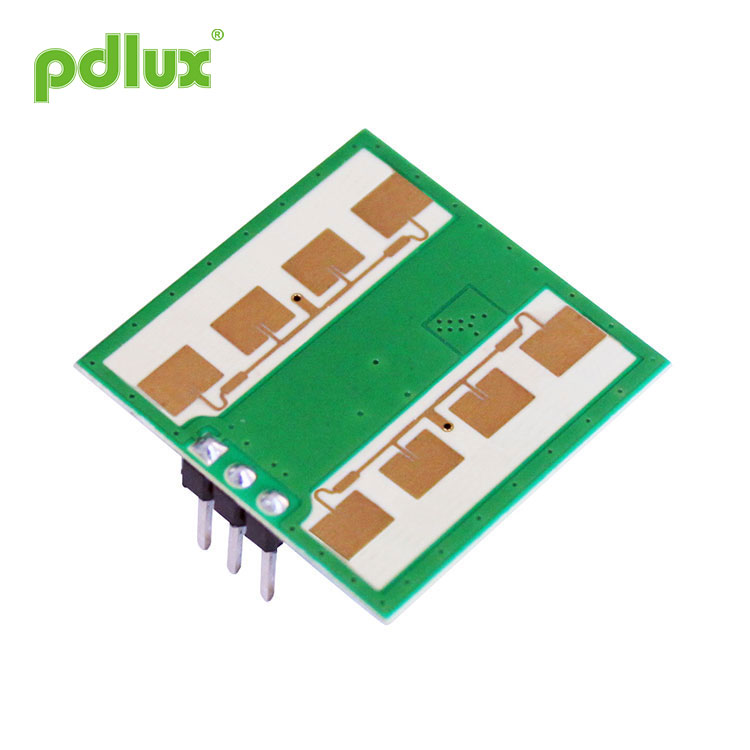

PDLUX PD-V12 24GHz မီလီမီတာလှိုင်းရေဒါအာရုံခံကိရိယာ
  • PDLUX PD-V12 24GHz မီလီမီတာလှိုင်းရေဒါအာရုံခံကိရိယာPDLUX PD-V12 24GHz မီလီမီတာလှိုင်းရေဒါအာရုံခံကိရိယာ

PDLUX PD-V12 24GHz မီလီမီတာလှိုင်းရေဒါအာရုံခံကိရိယာ

PDLUX PD-V12 24GHz မီလီမီတာလှိုင်းရေဒါအာရုံခံကိရိယာသည် K-Band Bi-Stat Doppler transceiver ပုံစံဖြစ်သည်။ အကယ်၍ ပါ ၀ င်ပါက Resonator လှို့ (CRO) .This module တွင် PD-V12 သည် Plane Antenna ကိုအသုံးပြုကာနံရံများတပ်ရန်သင့်တော်သည်။ ၄ င်းသည် front signal လက်ခံနိုင်စွမ်းကိုတိုးမြှင့်နိူင်တယ်။ ၎င်း၏စွမ်းဆောင်ရည်သည်ဈေးကွက်ရှိအာရုံခံကိရိယာများထက်သာလွန်သည်။

မော်ဒယ်:PD-V12

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

PDLUX PD-V12 24GHz မီလီမီတာလှိုင်းရေဒါအာရုံခံကိရိယာ





Application of PDLUX PD-V12 24GHz မီလီမီတာလှိုင်းရေဒါအာရုံခံကိရိယာ

•အသိဉာဏ် switch သည်

•Wall- ချိတ် switch သည်

•ကျူးကျော်ဝင်ရောက်သူ




အင်တင်နာရောင်ခြည်ပုံစံ

PDLUX PD-V12 24GHz မီလီမီတာလှိုင်းရေဒါအာရုံခံကိရိယာ is a K-Band Bi-Static Doppler transceiver modlue. Ifs built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.

ဤသည် module တစ်ခုအလိုအလြောကျအလင်းရောင် switches.lt အတွက်ထေိုအာရုံခံကိရိယာများအတွက်စံနမူနာသင့်လျော်သည်မျက်နှာပြင် mountud ကျူးကျော် detectors အဘို့လည်းအသုံးပြုနိုင်ပါတယ်။


EN 300440-V2.1.1〠EN 62479ï¼202010အရ,
အနီရောင်ညွှန်ကြားချက် -2014 / 53 / အီးယူ

FCC အပိုင်း 15,249 အရသိရသည်
EN 62321 အရ ROHS ညွှန်ကြားချက် - ၂၀၁၁ / ၆၅ / အီးယူ
REACH ညွှန်ကြားချက်အရ - 1907/2006 / EC


Size of PDLUX PD-V12 24GHz မီလီမီတာလှိုင်းရေဒါအာရုံခံကိရိယာ


Parameter မှတ်စုများ min စာစီစာကုံး မက်စ် ယူနစ်
ထောက်ပံ့ရေးဗို့အား Vcc 3 5 5.25 V
လက်ရှိစားသုံးမှု ICC 20 35 38 mA
စစ်ဆင်ရေး Mode PWM မှစွမ်းအားသည် ၃-၁၅mA ရှိလက်ရှိလည်ပတ်မှုကိုထိန်းချုပ်နိုင်သည်
Pulse အကျယ် တေးလ် 10 μs
Operating အပူချိန် ထိပ်ဆုံး -30~+85 +100 (မက်စ်.) 8C
သိုလှောင်အပူချိန် Tstg -10
60 ဒီဂရီစင်တီဂရိတ်
တည်ငြိမ်သောအချိန်
<5 ec စီဒီ
ကြိမ်နှုန်းညှိခြင်း f 24 24.125 24.25 GHz
ဓါတ်ရောင်ခြည်ပါဝါ (EIRP) Pout <2.0 <၂.၅ <3.0 mW
သိုလှောင်ခြင်းပတ်ဝန်းကျင်စိုထိုင်းဆ ၄၅% မှ ၆၅% RH


WARNING of PDLUX PD-V12 24GHz မီလီမီတာလှိုင်းရေဒါအာရုံခံကိရိယာ: The actual detection range is related to the signal amplification gain of the circuit, the overall layout of the PCBA
နှင့် MCU ၏တံခါးခုံ။


မှတ်ချက် ၁ - ဓါတ်ရောင်ခြည်ထုတ်လွှတ်မှုသည် FCC နှင့် CE စည်းမျဉ်းများနှင့်ကိုက်ညီရန်ဒီဇိုင်းပြုလုပ်ထားသည်။
မှတ်ချက် ၂ - ရရှိသောအချက်ပြစွမ်းအား (RSS) ကိုစုစုပေါင်း ၁ နည်းလမ်း ၇၀ ဒဗ်အရှုံးဖြင့်တိုင်းတာသည်။
Note3: ဆူညံသံ voltages များကို 10Hz မှ 100Hz ကို Outech port မှာ Anechoic chamber တစ်ခုအတွင်းမှာတိုင်းတာသည်။
Note4: သွေးခုန်နှုန်းလည်ပတ်မှု
