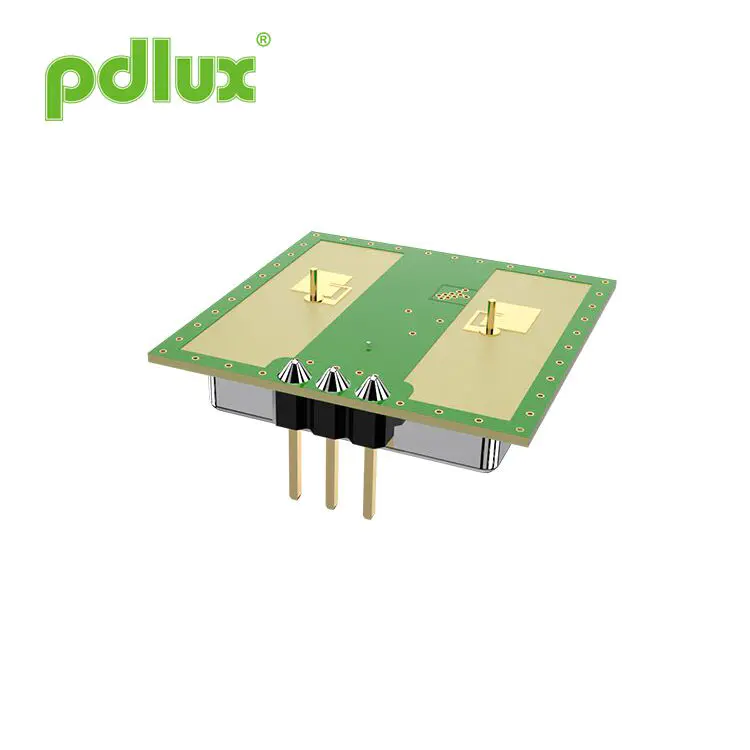

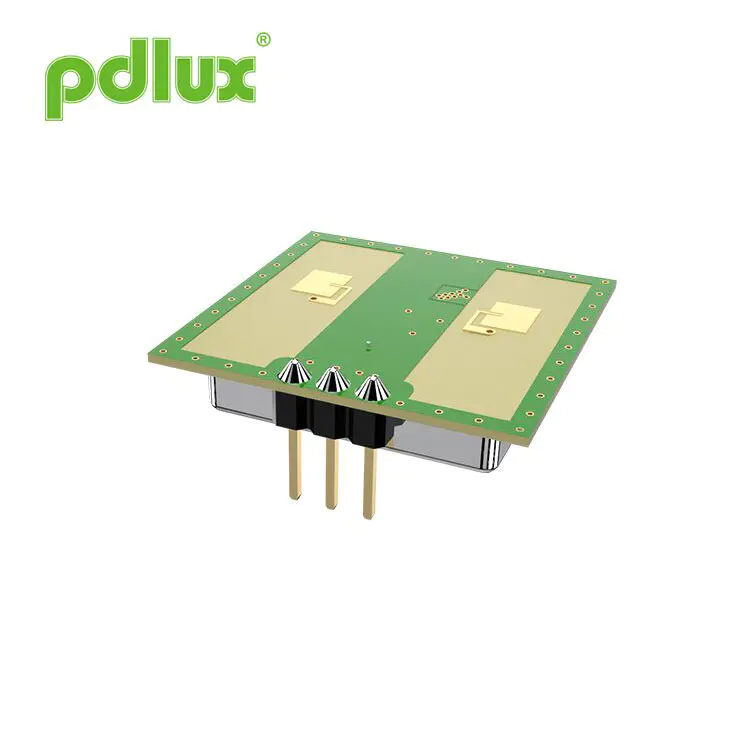

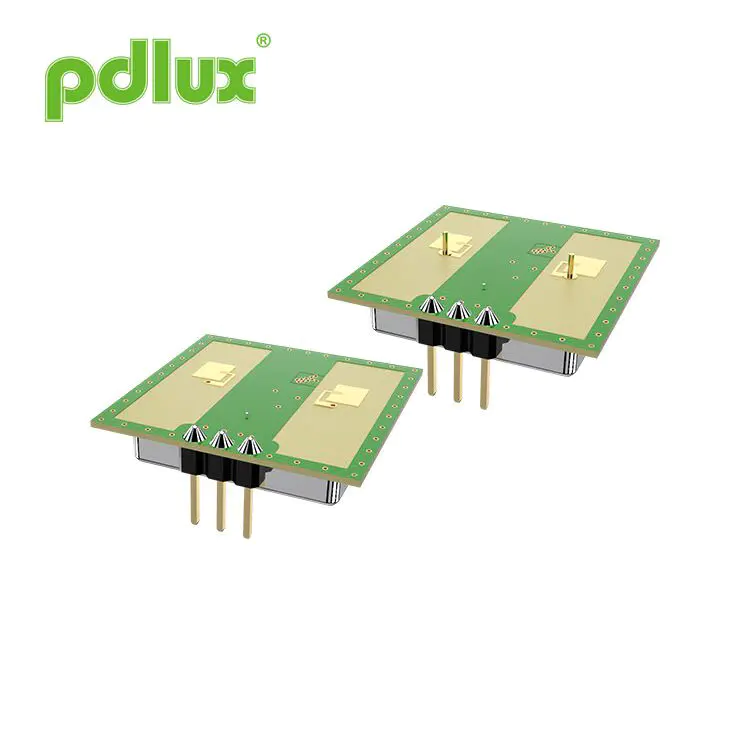

PDLUX PD-V12360A / B K-Band Smart Switch & Security အတွက်အထူး sensitivity motion sensor
PDLUX PD-V12360A / B K-Band Smart Switch & Secory အတွက်အထူး sensitivity motion sensor သည် K-Band 360 ဒီဂရီထောက်လှမ်းရေးအတွက် PDLUX ၏နည်းပညာဆိုင်ရာအဖွဲ့မှထုတ်လုပ်သောစွမ်းဆောင်ချက်မြင့်မားသောအာရုံခံကိရိယာဖြစ်သည်။ ၎င်းတွင် V12360A နှင့် V12360B တို့ပါဝင်သည်။ A နှင့် B တို့အကြားစွမ်းဆောင်ရည်ကွာခြားချက်သည်ရှာဖွေတွေ့ရှိသောရေဒီယိုတွင်တည်ရှိသည်။
မော်ဒယ်:PD-V12360A/B
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
PD-V12360A / ခ 24.125GHz မိုက်ကရိုဝေ့ပြောင်းရွေ့လျားမှုအာရုံခံကိရိယာ
လေှျာက်လွှာ
.အသိဉာဏ် switch ကို
.Wall-Hung ခလုတ်
.ကျူးကျော်ဝင်ရောက်လာသူ detect
PD-V12360 series sensor သည်မူပိုင်ခွင့်ပြုထားသောအာရုံခံကိရိယာဖြစ်သည် K-Band 360 ဒီဂရီထောက်လှမ်းရေးအတွက် PDLUX ၏နည်းပညာဆိုင်ရာအဖွဲ့။ Smart Switch & Security အတွက် PDLux PD-V12360A / B K-Band High-Sensitivity Motion Sensor တွင် V12360A နှင့် v12360b ။ A နှင့် B တို့အကြားစွမ်းဆောင်ရည်ကွာခြားချက်သည်ကွဲပြားခြားနားသောရှာဖွေတွေ့ရှိမှုတွင်တည်ရှိသည် ရေဒီယို။ အနိမ့်အမြင့်တွင် install လုပ်သည့်အခါ v12360A ၏ရှာဖွေတွေ့ရှိထောင့်ကပိုကြီးသည် v12360b ၏။ V12360A ၏ 360 ဒီဂရီရှာဖွေတွေ့ရှိသောထောင့်သည် 120 ဒီဂရီဖြစ်သည် ထုတ်ကုန်များကို 5 ထက်နည်းသောထုတ်ကုန်များကိုတပ်ဆင်ရန်အသုံးပြုနိုင်သည်။ မီတာ။ V12360B ၏ 360 ဒီဂရီရှာဖွေတွေ့ရှိထောင့်သည် 80 ဒီဂရီဖြစ်သည်။ ၎င်းကိုအသုံးပြုနိုင်သည် ထုတ်ကုန်များကို 10 မီတာထက်နည်းသောထုတ်ကုန်များကိုတပ်ဆင်ရန်။ (ကျေးဇူးပြု. အောက်ပါတို့ကိုကြည့်ပါ ပုံ) ၎င်း၏ရှာဖွေတွေ့ရှိမှု sensitivity ကိုတိုးချဲ့ခြင်းသည် signal-to-noise အချိုးအပေါ်မူတည်သည် အသုံးပြုသူမှဒီဇိုင်းထုတ်ထားသည့် amplification circuit နှင့် MCU ၏ algorithm မှစီစဉ်ထားသည်။ ဒီ analog အာရုံခံကိရိယာအမျိုးအစားကျယ်ပြန့်နှင့်ပြောင်းလွယ်ပြင်လွယ်လျှောက်လွှာအကွာအဝေးကြောင့်။ နေဆဲ ကျယ်ပြန့်အသုံးပြုခဲ့သည်။

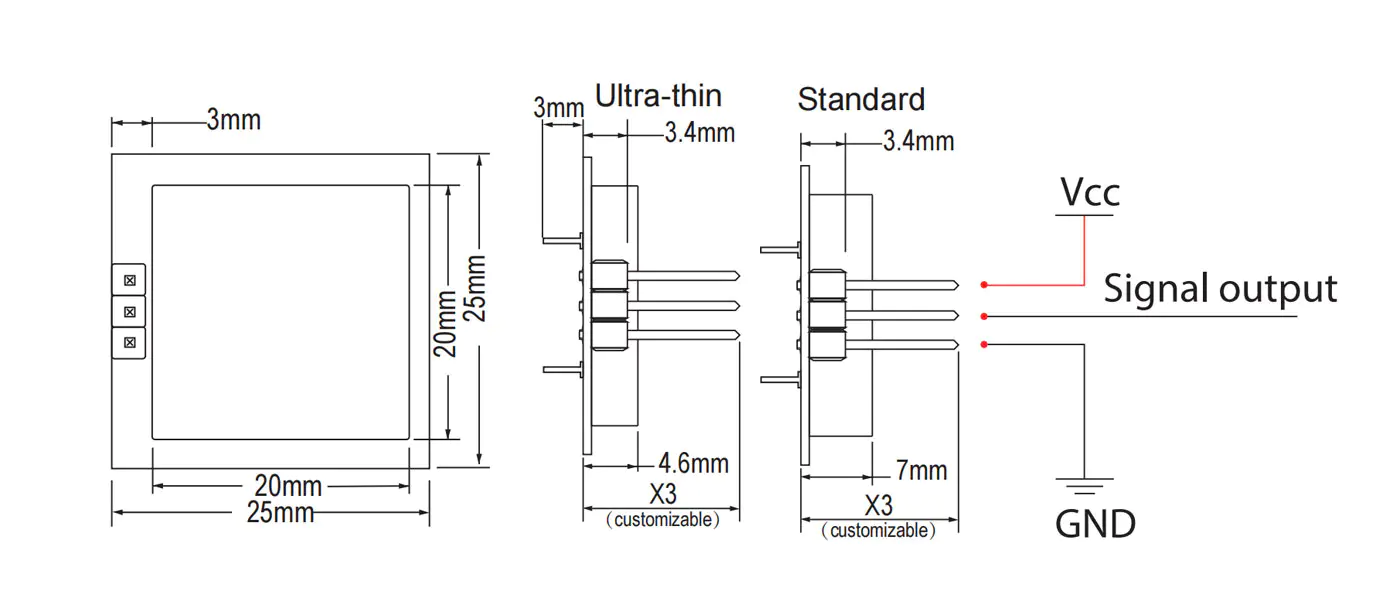

ထုတ်ကုန်အရွယ်အစား

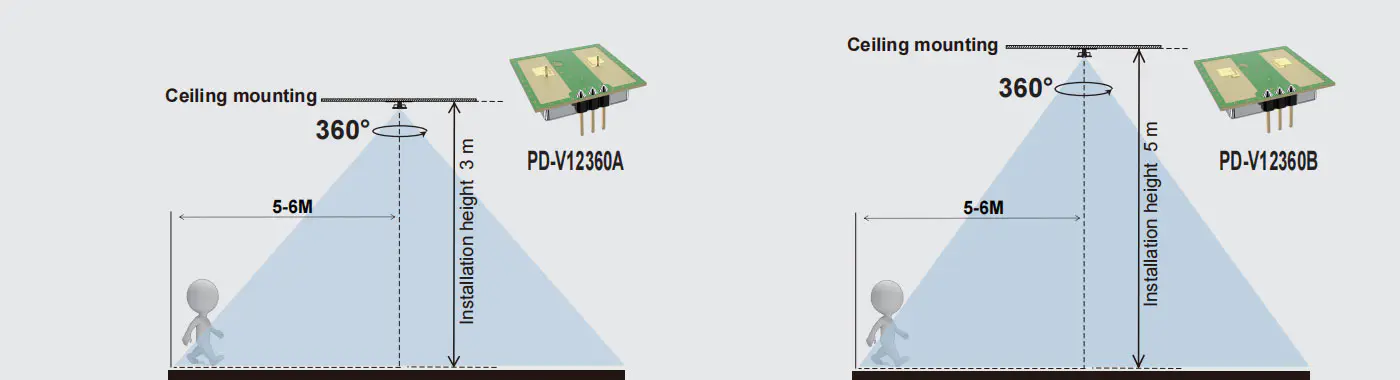

ရှာဖွေတွေ့ရှိမှုအကွာအဝေး
နည်းပညာဆိုင်ရာ parameters တွေကို
| တေးရေး | မှတ်စုများ | မိနစ် | စာတို | မက်စငွေ | ယူနစ် |
| ထောက်ပံ့ရေးဗို့အား | VCC | 3.0 | 5.0 | 5.25 | V |
| လက်ရှိသုံးစွဲမှု | Icc | 20 | 35 | 38 | ြခြင်း |
| စစ်ဆင်ရေး mode ကို | PWM မှစွမ်းအားဖြင့် 3-15 မာတွင်အလုပ်လုပ်နေသောလက်ရှိအခြေအနေကိုထိန်းချုပ်နိုင်သည် | ||||
| Pulse အကျယ် | တာ 0 န် | 10 | μs | ||
| operating အပူချိန် | အထိပ် | -30 ~ + 85 | ℃ | ||
| သိုလှောင်အပူချိန် | TSTG | -10 | +60 | ℃ | |
| တည်ငြိမ်သောအချိန် |
|
<5 | μsec | ||
| ဆူညံသံ |
|
3.5 | 4.0 | 4.5 | mvrms |
| ကြိမ်နှုန်း setting ကို | f | 24.000 | 24.125 | 24.250 | ဂေဌ |
| တစ် ဦး ကဓါတ်ရောင်ခြည်စွမ်းအင် (Authp) | စတိတ် | <2.0 | <2.5 | <3.0 | မေ |
| သိုလှောင်ခြင်းမီးဖိုချောင်စိုထိုင်းဆ | 45% ~ 65% | ကြွက် | |||
သတိပေးချက် - အမှန်တကယ်ရှာဖွေတွေ့ရှိမှုအကွာအဝေးသည် PCBA ၏အပြင်အဆင်၏အပြင်အဆင်၏အလွှာ၏ signal amplification အမြတ်နှင့်ဆက်စပ်မှုရှိသည် နှင့် MCU ၏တံခါးခုံ။
မှတ်ချက် 1. FCC နှင့် CE စည်းမျဉ်းစည်းကမ်းများနှင့်ကိုက်ညီရန်ထုတ်လွှတ်မှုထုတ်လွှတ်မှုသည်ဒီဇိုင်းရေးဆွဲထားသည်။
Note2 - လက်ခံရရှိသည့်အချက်ပြစွမ်းအား (RSS) ကို 70DB ဆုံးရှုံးမှုနည်း 1 နည်းလမ်းဖြင့်တိုင်းတာသည်။
Note3: ဆူညံသံဗို့အားကို anechoic comm in output port တွင် 10hz မှ 100hz အထိတိုင်းတာသည်။ Note4: Pulse စစ်ဆင်ရေး
အထူးသတိပေးချက်
0.52 မီလီမီတာသာ 0.52 မီလီမီတာသာရှိသောတိုက်နယ်ဘုတ်အဖွဲ့၏စုစုပေါင်းအထူကြောင့်ဖြစ်သည်။ တံသင်များကိုအလွန်အကျွံနှစ်ဖက်အင်အားသုံးလျှောက်ထားခြင်းသည်ကြေးနီသတ္တုပါးကိုချိုးဖျက်နိုင်သည်။ ဖြစ်စေ အာရုံခံကိရိယာချွတ်ယွင်း။
