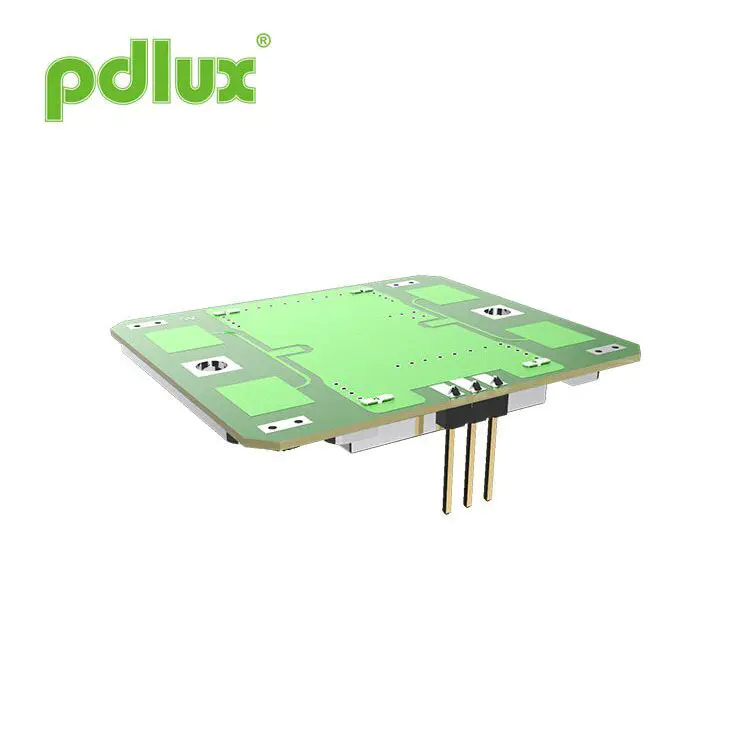

PIN output နှင့်အတူ PD-v9-s ကို x-band doppler microser module module
Compact နှင့်စိတ်ကြိုက်ပြုလုပ်နိုင်သည့် PD-V9-S Band Doppler Microwaver Microwave Micule Microser Micledual သည်သင်၏အဆင့်မြင့်အာရုံခံစားမှုထုတ်ကုန်များနှင့်ပေါင်းစည်းခြင်းအတွက်တည်ဆောက်ထားသည်။ PD-V9-S သည်သေးငယ်သော X-Band doppler ရေဒါသည် developers နှင့် system ကိုပေါင်းစပ်သူများအတွက် PIN outplo module ဖြစ်သည်။ ၎င်းသည်ဒေသဆိုင်ရာကြိမ်နှုန်းစိတ်ကြိုက်ပြင်ဆင်ခြင်းကိုထောက်ပံ့ပေးပြီးကျယ်ပြန့်စွာလွှမ်းခြုံနိုင်သောဖွဲ့စည်းပုံကိုကျယ်ပြန့်သောဖွဲ့စည်းပုံနှင့်ကျယ်ပြန့်သော H-Plane ကိုတပ်ဆင်ပြီး e-Plane ကိုအာရုံစိုက်သည်။ အာရုံခံကိရိယာသည်စွမ်းအင်သုံး pwm mode တွင်ထိထိရောက်ရောက်လုပ်ကိုင်သည်။ ၎င်းကိုဘက်ထရီလည်ပတ်ခြင်းသို့မဟုတ် embedded systems များအတွက်သင့်တော်သည်။ လျှောက်လွှာများတွင်စမတ်အလင်းရောင်, မြန်နှုန်းခံစားမှု, စိတ်ကြိုက်ဖွံ့ဖြိုးတိုးတက်ရေးနှင့် OEM / ODM 0 န်ဆောင်မှုများကိုရရှိနိုင်သည်။
မော်ဒယ်:PD-V9-S
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

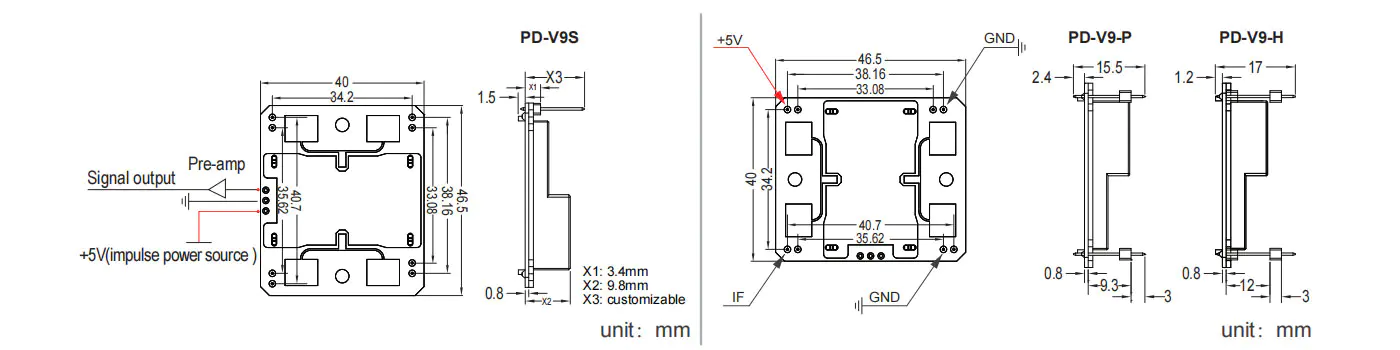

အရွယ်
အင်္ဂါရပ်များ
- ကြိမ်နှုန်း setting ကို: 10.525-10.587GHz
- Patch Antenna အပါအဝင်
- DRO: dielectric resonator ossectonat
- အနိမ့် DC လက်ရှိယိုစီး
- အရွယ်အစားသေးငယ်သည်
- Rohs လိုက်နာမှု
အသေးစိတ်အချက်အလက်
| အချက် | အသေးစိတ်အချက်အလက် | |
| ကြိမ်နှုန်း setting ကို | 10.525-10.587GHz (မတူညီသောလိုအပ်ချက်များနှင့်အညီစိတ်ကြိုက်) | |
| အခေြအနေ | TA = +25 C, ဝိုင် = +5 VDC | |
| operating ဗို့အား | +5.0 ± 0.5 VDC | |
| operating လက်ရှိ operating | <32 ငါ့ကိုအမျိုးအစား။ | |
| output ကိုပါဝါ | 20 MW (13 DBM) e.i.r.p. စာရိုက်။ | |
| ကြိမ်နှုန်းတည်ငြိမ်မှု | ± 5 MHz MAX ။ (TA: -30 မှ +55 ဂ) | |
| အရှုံး sensitivity ကိုပြန်ပို့ပါ | -90 DBC type ။ | |
| ဒုတိယသဟဇာတထုတ်လွှတ်မှု | -40 DBM အကွာအဝေး | |
| Antenna Beamwidth (-3 DB) | e-panane | 36 ဒီဂရီ NOM ။ (oretical 72 ဒီဂရီ၏ထောင့်) |
| H-Panane | 72 ဒီဂရီ NOM ။ (oretical 144 ဒီဂရီ၏ထောင့်) | |
| rf interface ကို | patch ကိုအင်တင်နာ | |
| အပူချိန်အကွာအဝေး | -30 သို့ +55 C (စံအသုံးပြုမှုနယ်ပယ်), -40 to +80 C (အများဆုံးအသုံးပြုမှုအကွာအဝေး) | |
| လိုက်နာမှုများအတွက်စည်းမျဉ်း | 300 440 ets | |
ဓါတ်ရောင်ခြည်ပုံစံ
နိဒါန်းအကျဉ်း

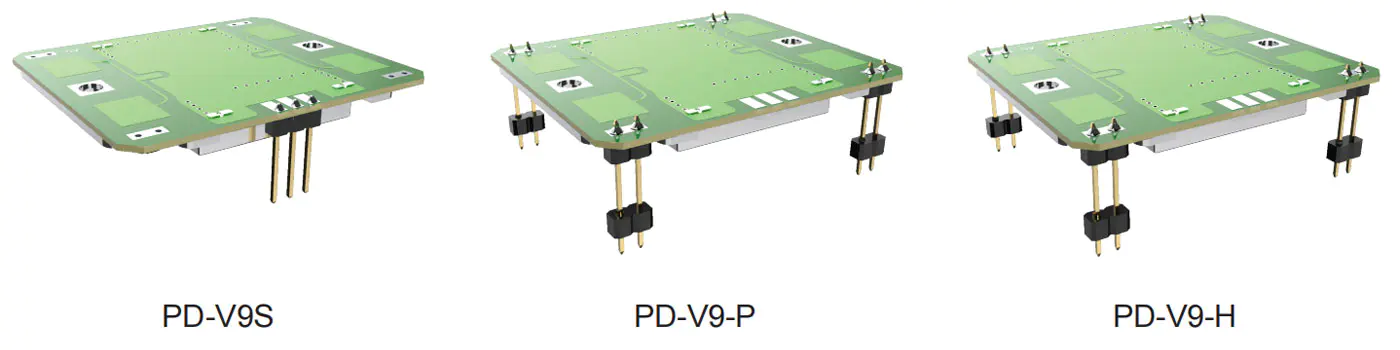

PD-V9 စီးရီးများတောက်ပမှုအာရုံခံကိရိယာသည် X-Band တွင်လည်ပတ်သည်။ operating frequency သည် 10.687GHz သို့ 10.525GHz သို့ကြိမ်နှုန်းအကွာအဝေးတွင်ရှိသည်။ အသုံးပြုသူများသည်စိတ်ကြိုက်ပြင်ဆင်ခြင်းအပေါ် အခြေခံ. 0 ယ်ယူမှုများပြုလုပ်ရန်လိုအပ်သည့်နိုင်ငံ၏ကြိမ်နှုန်းစည်းမျဉ်းများအရ 0 ယ်ယူမှုများပြုလုပ်ရန်လိုအပ်သည်။ ဥပမာအားဖြင့် 10.525GHz, 1 0.587GHz, 10.687GHz ။ PD-V9 စီးရီးအာရုံခံကိရိယာများကိုလုံခြုံရေးနှင့်စောင့်ကြည့်စစ်ဆေးမှုများ, အလိုအလျောက်တံခါးပေါက်အာရုံခံကိရိယာများ,
အာရုံခံကိရိယာတွင် H-P-P-Plane ကြီးမားသောထောင့်ရှာဖွေတွေ့ရှိမှုနှင့် Eplan Angle Detection ရှိသည်။ အသုံးပြုသူများသည်အာရုံခံကိရိယာကိုအသုံးပြုနေစဉ်အတွင်းလိုအပ်သောထောင့်များတွင် fix နိုင်သည်။ အသုံးပြုသူများသည် Sensor ၏ Sensor ၏အလုပ်လုပ်နေသောလက်ရှိသည်တတ်နိုင်သမျှသေးငယ်သည်ကိုလိုလားသည့်အနေဖြင့်အလုပ်လုပ်သောလက်ရှိအခြေအနေကိုထိထိရောက်ရောက်လျှော့ချနိုင်သည်။
ကြုံတွေ့နိုင်သောဖြစ်နိုင်သောပြ problems နာများ
အသုံးပြုသူများသည်မူလအာရုံခံကိရိယာကို အသုံးပြု. သို့မဟုတ်တိုက်ရိုက်အစားထိုးနေစဉ်အောက်ပါပြ issues နာများကိုကြုံတွေ့ရသောအခါ။
1 ။ ပထမ ဦး ဆုံးအသုံးပြုမှု:
PD-v9-s ကို X-Band doppler မိုက်ခရိုဝေ့စ်၏မိုက်ခရိုဝေ့စ်မိုက်သောမိုက်ခရိုဝေ့စ်မိုက်သောမိုက်ခရိုဝေ့စ် sensor module ကိုပထမ ဦး ဆုံးအကြိမ်ဖြင့်အသုံးပြုနေစဉ်, MCU မှအချက်ပြမှုများကို MCU မှအသုံးပြုသောတွက်ချက်မှုနည်းလမ်းသည်သင့်လျော်သည်ဖြစ်စေ, ယေဘုယျအားဖြင့်ပြောရလျှင်အဖြေရှာရန်လွယ်ကူသည်။
2 ။ ယခင်ကအသုံးပြုသောအာရုံခံကိရိယာများကိုတိုက်ရိုက်အစားထိုးသည့်အခါပေါ်ပေါက်လာနိုင်သောဖြစ်နိုင်ချေရှိသောပြ issues နာများ -
ယခင်ကအသုံးပြုသောအာရုံခံကိရိယာများကိုတိုက်ရိုက်အစားထိုးသည့်အခါအမြင့်ဆုံးသော sensitivity နှင့် sensitivity နှင့် sensitivity ကိုပြ issues နာများဖြစ်နိုင်သည်။ Amplification circuit ကိုတိုးမြှင့်ခြင်း (သို့) amplification circuit ၏အကျိုးအမြတ်ကိုလျှော့ချခြင်းသည်လုံလောက်သည်။ MCU ၏ signal processing processing ကိုထည့်သွင်းစဉ်းစားရန်မလိုအပ်ပါ။
အသုံးပြုသောအခါအစပြုသူများကလိုအပ်လိမ့်မည်။
အကယ်. သင်သည် PD-V9 စီးရီးအာရုံခံကိရိယာများကို အသုံးပြု. အခက်အခဲများကြုံတွေ့ရပါက, အီးမေးလ်ကနေတဆင့်ဆက်သွယ်နိုင်ပါသည်။ ယေဘုယျအားဖြင့်ပြောရလျှင်အဖြေများကိုရရှိနိုင်သည်။
ထုတ်ကုန်နိဒါန်း:
ထုတ်ကုန်နိဒါန်းကို PDLUX မှလိုအပ်သောအချိန်၌ PDLUX မှပြုပြင်မွမ်းမံခြင်းနှင့်တိုးတက်လာနိုင်သည်။ သေချာပေါက်လူတိုင်းကိုအချိန်မီအကြောင်းကြားလိမ့်မည်မဟုတ်ပေ။
