PD-V21360 မြင့်မားသော အာရုံခံနိုင်စွမ်း 24.125GHz Doppler ရေဒါအာရုံခံကိရိယာ

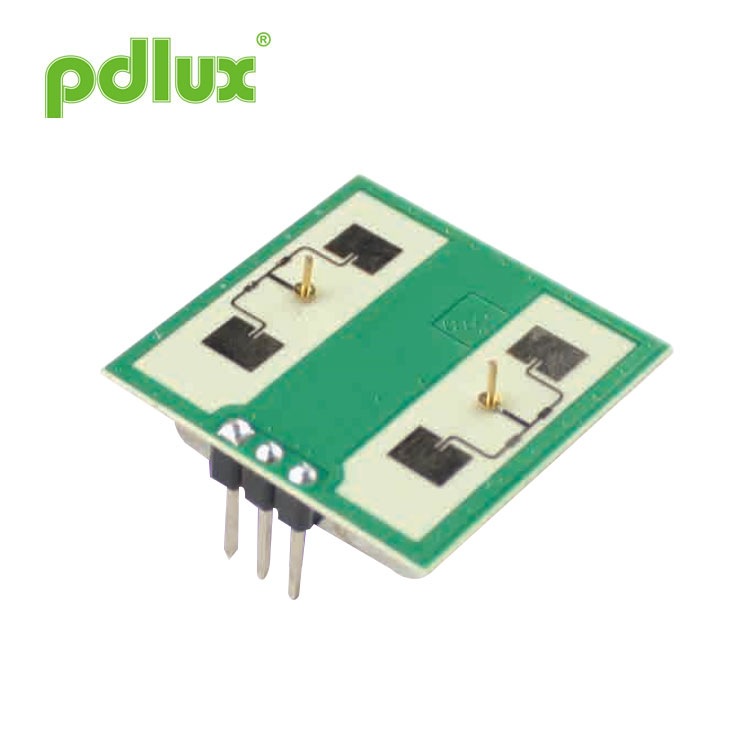

PD-V21360 High Sensitivity 24.125GHz Doppler Radar Sensor သည် K-Band Bi-Static Doppler transceiver modlue ဖြစ်သည်။ ၎င်းသည် တပ်ဆင်ထားသော Resonator Oscillator (CRO) ဖြစ်သည်။ ဤ module၊ V21360 သည် နံရံတပ်ဆင်ခြင်းအတွက် သင့်လျော်သော ပြားချပ်သော Plane Antenna ကို လက်ခံပါသည်။ ၎င်းသည် ၎င်း၏ ရှေ့အချက်ပြမှု ခံယူနိုင်စွမ်းကို မြှင့်တင်နိုင်ပြီး ၎င်း၏ ဘေးဘီ မျက်မမြင်ဧရိယာကို လျှော့ချနိုင်သည်။ ၎င်း၏စွမ်းဆောင်ရည်သည် ဈေးကွက်ရှိ ဆင်ဆာများထက် ပိုမိုကောင်းမွန်သည်။
မော်ဒယ်:PD-V21360
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
360° 24.125GHz မိုက်ခရိုဝေ့ဖ် လှုပ်ရှားမှုအာရုံခံကိရိယာ
လျှောက်လွှာ
အသိဉာဏ်ခလုတ်
နံရံချိတ်ဆွဲခလုတ်
ကျူးကျော်သူကို ထောက်လှမ်းသည်။
အသိဉာဏ်ခလုတ်
နံရံချိတ်ဆွဲခလုတ်
ကျူးကျော်သူကို ထောက်လှမ်းသည်။
PD-V21360 High Sensitivity 24.125GHz Doppler Radar Sensor သည် K-Band Bi-Static Doppler transceiver modlue ဖြစ်သည်။ ၎င်းတွင် တပ်ဆင်ထားသော Resonator Oscillator
(CRO)။ဤမော်ဂျူး၊ V21360 သည် နံရံတပ်ဆင်ခြင်းအတွက် သင့်လျော်သော ပြားချပ်ချပ်လေယာဉ် အင်တင်နာကို လက်ခံပါသည်။ ၎င်းသည် ၎င်း၏ ရှေ့အချက်ပြမှု ခံယူနိုင်စွမ်းကို မြှင့်တင်နိုင်ပြီး ၎င်း၏ ဘေးဘီ မျက်မမြင်ဧရိယာကို လျှော့ချနိုင်သည်။ ၎င်း၏စွမ်းဆောင်ရည်သည် ဈေးကွက်ရှိ ဆင်ဆာများထက် ပိုမိုကောင်းမွန်သည်။
ဤ module သည် အလိုအလျောက်အလင်းရောင်ခလုတ်များတွင် occupancy sensor အတွက် အထူးသင့်လျော်ပါသည်။ ၎င်းကို ceiling mount intruder detectors များအတွက်လည်း အသုံးပြုနိုင်ပါသည်။
ဤ module သည် အလိုအလျောက်အလင်းရောင်ခလုတ်များတွင် occupancy sensor အတွက် အထူးသင့်လျော်ပါသည်။ ၎င်းကို ceiling mount intruder detectors များအတွက်လည်း အသုံးပြုနိုင်ပါသည်။
EN 300440၊ EN 62479 အရ
RED ညွှန်ကြားချက်-2014/53/EU
FCC အပိုင်း 15.249 အရ သိရသည်။
EN 62321၊ ROHS ညွှန်ကြားချက် - 2011/65/EU အရ၊
REACH ညွှန်ကြားချက် - 1907/2006/EC အရ
RED ညွှန်ကြားချက်-2014/53/EU
FCC အပိုင်း 15.249 အရ သိရသည်။
EN 62321၊ ROHS ညွှန်ကြားချက် - 2011/65/EU အရ၊
REACH ညွှန်ကြားချက် - 1907/2006/EC အရ
ထုတ်ကုန်အရွယ်အစား
နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
| ကန့်သတ်ချက် | မှတ်စုများ | မင်း | စာရိုက်ပါ။ | မက်တယ်။ | ယူနစ် |
| ထောက်ပံ့ရေးဗို့အား | Vcc | 3.0 | 5.0 | 5.25 | V |
| လက်ရှိစားသုံးမှု | lcc | 20 | 35 | 38 | mA |
| လည်ပတ်မှုမုဒ် | PWM ဖြင့် လုပ်ဆောင်ပေးထားပြီး ၎င်းသည် 3-15mA တွင် အလုပ်လုပ်နေသော လက်ရှိကို ထိန်းချုပ်နိုင်သည်။ | ||||
| PulseWidth | သွေးခုန်နှုန်း | 10 | μs | ||
| လည်ပတ်အပူချိန် | ထိပ်တန်း | -30~+85 +100(အများဆုံး) | ℃ | ||
| သိုလှောင်မှုအပူချိန် | Tstg | စာ-၁၀ | +60 | ℃ | |
| တည်ငြိမ်သောအချိန် |
|
<၅ | µ စက္ကန့် | ||
| ကြိမ်နှုန်းသတ်မှတ်ချက် | f | 24.000 | 24.125 | 24.250 | GHz |
| Radiated Power (EIRP) | နှုတ်ခမ်းစူသည်။ | <2.0 | <၂.၅ | <3.0 | mW |
| သိုလှောင်မှုပတ်ဝန်းကျင် စိုထိုင်းဆ | 45%~65% | RH | |||
သတိပေးချက်- အမှန်တကယ်သိရှိနိုင်မှုအပိုင်းသည် circuit ၏ signal amplification gai၊ PCBA ၏ အလုံးစုံအပြင်အဆင်နှင့် MCU ၏ တံခါးခုံတို့နှင့် ဆက်စပ်နေသည်။
မှတ်ချက် 1- ရောင်ခြည်ထုတ်လွှတ်မှုများအား FCC နှင့် CE စည်းမျဉ်းများနှင့် ကိုက်ညီစေရန် ဒီဇိုင်းထုတ်ထားသည်။
မှတ်ချက် 2- လက်ခံရရှိထားသော Signal Strength (RSS) ကို စုစုပေါင်း 1 Ways path loss 70dB ဖြင့် တိုင်းတာသည်။
မှတ်ချက် 3- ဆူညံသံဗို့အားများကို Anechoic အခန်းအတွင်းရှိ Output port တွင် 10Hz မှ 100Hz မှ တိုင်းတာသည်။
မှတ်ချက် 4- Pulse လည်ပတ်မှု
