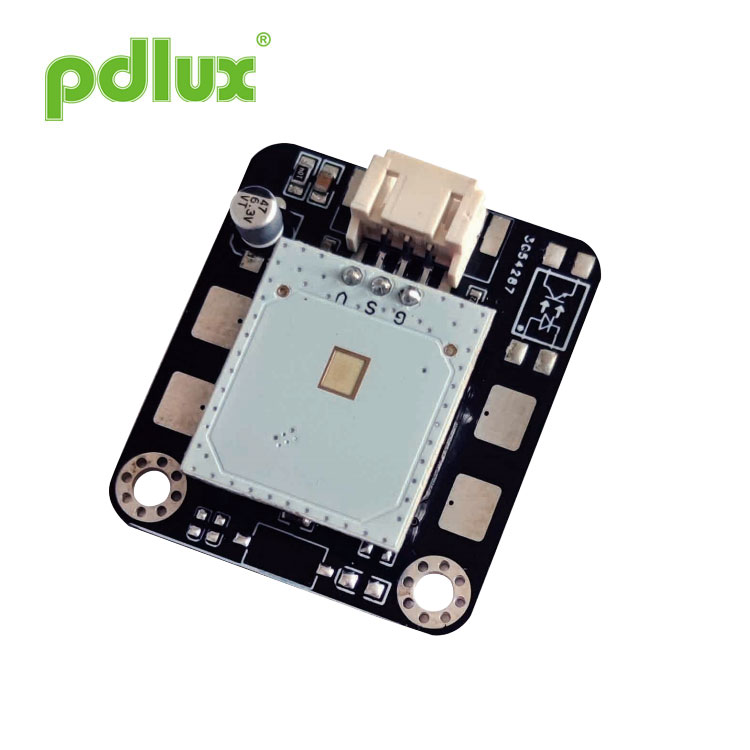

PD-V18-M1 အဆင့်မြင့်မီလီမီတာလှိုင်းအာရုံခံနည်းပညာ

PD-V18-M1 မီလီမီတာ လှိုင်းအာရုံခံ အပလီကေးရှင်း ပေါင်းစပ် မော်ဂျူး



အနှစ်ချုပ်

PD-V18-M1 Advanced Millimeter Wave Sensor Technology နှင့် အဆက်အသွယ်မရှိသော ထိန်းချုပ်မှုအတွက် ဒီဇိုင်းထုတ်ထားသော ချဲ့ထွင်ဆားကစ် + MCU။ အနီးကပ် လှိုင်း အာရုံခံမှု အတွက် controller module လို့လည်း ခေါ်နိုင်ပါတယ်။ ၎င်း၏အသုံးချမှုအခြေအနေများသည် အလွန်ကျယ်ပြန့်သည်၊ သင်သည် 10-30cm ရှိသော မတူညီသောထောင့်များတွင် လျှပ်စစ်လုပ်ငန်းကို ထိန်းချုပ်နိုင်သည် သို့မဟုတ် သင့်လက်ဝှေ့ယမ်းခြင်းကို ပိတ်နိုင်ပြီး လွှဲလိုက်သည့်အရေအတွက်ဖြင့် ကွဲပြားခြားနားသော ထုတ်လုပ်မှုကိုပင် ဖန်တီးနိုင်သည်။ ဥပမာ- လျှပ်စစ်တံခါးကိုဖွင့်ရန် လွှဲတစ်ချက်၊ အလင်းရောင်စနစ်အားဖွင့်ရန် လှည့်ပတ်နှစ်ခု။
အထူးသဖြင့် ကပ်ရောဂါ၏ဗတ္တိဇံပြီးနောက်၊ လူများသည် အများသူငှာ ဆက်သွယ်မှုခလုတ်ကို နှလုံးသားဖြင့် ခုခံနိုင်စွမ်းရှိသည်။ အလားတူ လျှပ်စစ်နှင့် အီလက်ထရွန်နစ် ထုတ်ကုန်များတွင်လည်း အသုံးပြုနိုင်သည့် လှိုင်းအာရုံခံစနစ်တစ်ခုကို တီထွင်ခဲ့ခြင်းကြောင့် စိတ်ကူးစိတ်သန်းအတွက် နေရာပိုရနိုင်သည်။

အင်္ဂါရပ်များ

၎င်းသည် အဆက်အသွယ်မရှိသော ထိန်းချုပ်မှုများအတွက် အထူးထုတ်လုပ်ထားသည့် အက်ပ်လီကေးရှင်းတစ်ခုဖြစ်သည်။ ဒီဇိုင်းအစတွင် ကျွန်ုပ်တို့သည် မတူညီသောထုတ်ကုန်များတွင် ထုတ်ကုန်များအသုံးပြုခြင်းကို အပြည့်အဝထည့်သွင်းစဉ်းစားထားသောကြောင့် millimeter wave mobile sensor (24.125GHz) volume ကို အလွန်သေးငယ်သောအရွယ်အစားအဖြစ် အထူးပြုလုပ်ထားပြီး signal amplification circuit နှင့် MCU ကို စီစဉ်ထားပါသည်။ ကျစ်လစ်ပြီး တည်ငြိမ်သော PCB တစ်ခု။ 10 မှ 30 စင်တီမီတာအကွာအဝေးတွင် အသုံးချနိုင်သော မော်ဂျူးများသည် လျှပ်စစ်ပစ္စည်းများကို လက်လှိုင်းဖြင့် ထိန်းချုပ်နိုင်သည်။ အသုံးပြုသူများသည် လိုအပ်သလို မတူညီသော ထုတ်ကုန်များတွင် အသုံးပြုနိုင်သည်။ အာရုံခံအကွာအဝေးကို ဖောက်သည်၏လိုအပ်ချက်အရ စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ကန့်သတ်ချက်	မှတ်စုများ	မင်း	စာရိုက်ပါ။	မက်တယ်။	ယူနစ်
ထောက်ပံ့ရေးဗို့အား	Vcc	3.0	5.0	5.2	V
လက်ရှိစားသုံးမှု	CC	10	18	20	mA
လည်ပတ်အပူချိန်	ထိပ်တန်း	-၃၀~+၈၅			℃
သိုလှောင်မှုအပူချိန်	Tstg	စာ-၁၀		+60	℃
ကြိမ်နှုန်းသတ်မှတ်ချက်	f	24.000	24.125	24.250	GHz
Radiated Power (EIRP)	နှုတ်ခမ်းစူသည်။	<2.0	<၂.၅	<3.0	mW
သိုလှောင်မှုပတ်ဝန်းကျင်စိုထိုင်းဆ	45%~65%				RH



တပ်ဆင်ခြင်း။

1. စက်ပစ္စည်းများ ပျက်စီးခြင်းမှ ရှောင်ရှားနိုင်ရန် ဂရုပြုသင့်သည်။ ESD ကာကွယ်ရေးအစီအမံများကို သိမ်းဆည်းခြင်း၊ ကိုင်တွယ်ခြင်း၊ တပ်ဆင်ခြင်းနှင့် စမ်းသပ်ခြင်း အဆင့်အားလုံးတွင် ပြုလုပ်သင့်သည်။ ဤ module ၏ ရေဒါအင်တင်နာနှင့် ပင်နံပါတ်များကို မထိပါနှင့်၊ တိုင်းတာရန် multimeter ဖြင့် ပင်များကို မထိပါနှင့်။

2. အပြင်ဘက်တွင်တပ်ဆင်ထားသည့် PD-V18-M1 အတွက်၊ ထောက်လှမ်းကိရိယာသည် မိုးရွာနေချိန်တွင် မိုးရေစက်အချက်ပြမှုကို သိရှိနိုင်သည်။ ဆိုလိုသည်မှာ၊ မိုးရွာသောနေ့တွင် အပြင်ဘက်တွင် တပ်ဆင်ထားသော ရေဒါ detector သည် မိုးရေစက်များကို သိရှိနိုင်သည်။

အထူးသတိပေးချက်

မီလီမီတာ လှိုင်းအာရုံခံကိရိယာကို အသုံးပြုထားသောကြောင့် အာရုံခံကိရိယာ၏ရှေ့တွင် သတ္တုပစ္စည်းကို အသုံးမပြုနိုင်ဘဲ အင်ဂျင်နီယာပလတ်စတစ်ကို အိမ်ရာ၏ပစ္စည်းအဖြစ် အသုံးပြုရမည်ဖြစ်သည်။ ၎င်းသည် သေးငယ်သော ပါဝါအချက်ပြ transceiver ဖြစ်သောကြောင့်၊ casing ၏ အထူသည်လည်း signal attenuation ၏ အတိုင်းအတာတစ်ခုအထိ ကွာခြားချက်ရှိသည်။ မှာယူခြင်းမပြုမီ၊ အသုံးပြုသူသည် အသုံးပြုပုံကို အပြည့်အစုံရှင်းပြရပါမည်။ ပတ်ဝန်းကျင်နှင့် လိုအပ်ချက်များ၊ လိုအပ်ပါက တပ်ဆင်ရန် လိုအပ်သော ထုတ်ကုန်များကို ကျွန်ုပ်တို့အား ပေးဆောင်နိုင်ပြီး ၎င်းတို့ကို အံဝင်ခွင်ကျဖြစ်စေနိုင်သည်။

မတူညီသောထုတ်ကုန်များပေါ်တွင်အသုံးပြုသောအခါ ဤထုတ်ကုန်၏အကျိုးသက်ရောက်မှုသည် အနည်းငယ်ကွဲပြားလိမ့်မည်။ အသုံးပြုသူများသည် အာရုံခံနိုင်စွမ်းဖြတ်တောက်မှုဖြင့် ဗားရှင်းတစ်ခုကို မှာယူရန် တောင်းဆိုနိုင်ပြီး အထူးလိုအပ်ချက်များကို PDLUX ဖြင့် ကြိုတင်ရှင်းပြနိုင်ပါသည်။ မတူညီသော အာရုံခံကိရိယာများနှင့် ဆော့ဖ်ဝဲ အယ်လဂိုရီသမ်များကို အသုံးပြုသူ၏ မတူညီသောလိုအပ်ချက်များအလိုက် ရွေးချယ်နိုင်ပါသည်။ ဤ module သည် 3V-5V အနှောင့်အယှက်ကင်းသော DC ပါဝါထောက်ပံ့မှုတွင် လုပ်ဆောင်နိုင်သည်။

ဘာဖြစ်နိုင်မလဲ။

ထောက်လှမ်းမှုအကွာအဝေးအတွင်း ရွေ့လျားနေသည့်အရာဝတ္ထုတစ်ခုမှ ရွေ့လျားခြင်းမရှိပါက၊ စမ်းသပ်ထားသော လွဲမှားမှုသည် အများအားဖြင့် အားကောင်းသော စွက်ဖက်မှုအရင်းအမြစ်တစ်ခုကြောင့် ဖြစ်ရသည်။ ဥပမာအားဖြင့်၊ ဆက်တိုက်ပါဝါကြိုးမှတဆင့် ဝင်ရောက်စွက်ဖက်ခြင်း၊ ဥပမာအားဖြင့်၊ မိုဘိုင်းလ်ဖုန်းများမှ အနှောင့်အယှက်များ၊ ဥပမာအားဖြင့်၊ ဂဟေစက်ကို ဂဟေဆက်သောအခါတွင် ပြင်းထန်သော စွက်ဖက်မှု။ ကျေးဇူးပြု၍ အထက်ဖော်ပြပါ ဝင်ရောက်စွက်ဖက်ခြင်း၏ အရင်းအမြစ်များကို နှစ်ဆစစ်ဆေးပါ။
အထက်ပါသတိပေးချက်များကို ဂရုတစိုက်ဖတ်ပြီး နားလည်နိုင်စေရန် မျှော်လင့်ပါသည်။
