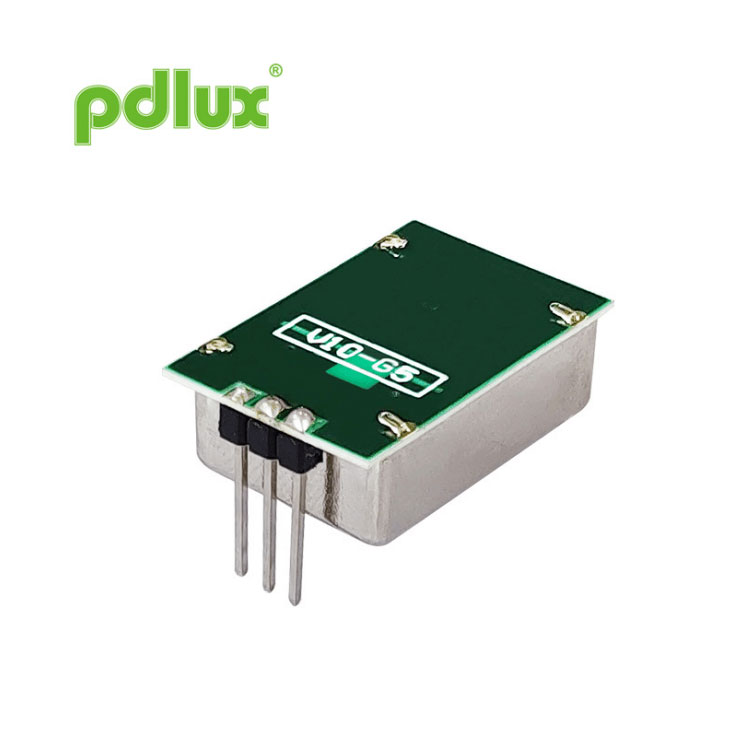

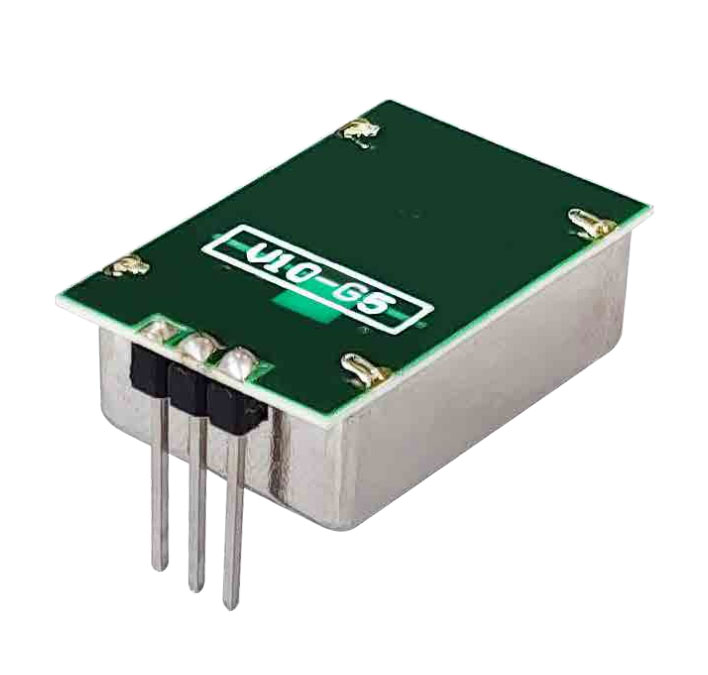

PD-V10-G5 သေးငယ်သော X-Band မိုက်ခရိုဝေ့ဖ် Transceiver Motion Detector ယူနစ်
တရုတ်နိုင်ငံရှိ Pdlux ၏စက်ရုံတွင် အိမ်တွင်း၌ပြုလုပ်ထားပြီး၊ ကျွန်ုပ်တို့သည် အသိအမှတ်ပြုထားသော PD-V10-G5 Miniature X-Band Microwave Transceiver Motion Detector Unit ထုတ်လုပ်သူနှင့် ပေးသွင်းသူဖြစ်ပြီး အရည်အသွေးနှင့် ရှင်းလင်းပြတ်သားသောစျေးနှုန်းသေချာစေရန် ထုတ်လုပ်မှုအဆင့်တိုင်းကို ဂရုတစိုက်စောင့်ကြည့်ကာ ကျွန်ုပ်တို့၏ဖောက်သည်များအား ကုန်ကျစရိတ်သက်သာသောဖြေရှင်းချက်ဖြင့် ပေးဆောင်ပါသည်။
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
သတ္တုဗူးတွင် တပ်ဆင်ထားသော ယူနစ်တွင် တည်ငြိမ်မှုကို ထောက်ပံ့ပေးသည့် dielectric resonator stabilized oscillator ပါရှိသည်။ CW သို့မဟုတ် low duty cycle pulse mode နှင့် ပေါင်းစပ်ထားသော ကျယ်ပြန့်သော အပူချိန်အကွာအဝေးထက် လုပ်ဆောင်ချက် ပိုမိုကောင်းမွန်သော အာရုံခံနိုင်စွမ်းနှင့် ယုံကြည်စိတ်ချရမှုအတွက် homodyne လက်ခံကိရိယာ။
ဤ module မိသားစုကို +5v သို့မဟုတ် +3v ထောက်ပံ့မှုဗို့အားဖြင့် ရနိုင်ပါသည်။
လည်ပတ်မှု၏ အခြေခံနိယာမသည် ပို့လွှတ်သော နှင့် လက်ခံရရှိသည့် အချက်ပြမှုကြား ကြိမ်နှုန်းပြောင်းရွေ့မှုကို ထောက်လှမ်းခြင်း ပါဝင်သည်။
ယူနစ်၏ မြင်ကွင်းနယ်ပယ်အတွင်း ရွေ့လျားနေသော အရာဝတ္ထုတစ်ခုမှ ပြန်လည် ရောင်ပြန်ဟပ်သည်။
ယူနစ်သည် အသံကြားနိုင်သော သို့မဟုတ် အမြင်အာရုံနှိုးဆော်သံကို ပံ့ပိုးပေးရန်အတွက် ချဲ့ထွင်ပြီး လုပ်ဆောင်နိုင်သည့် အဆင့်နိမ့် အထွက်အချက်ပြလှိုင်းကို ထုတ်လုပ်ပေးပါသည်။
အချက်ပြပြီး ကုန်ကျစရိတ်သက်သာသော မျက်နှာပြင်တောင်တက်ထုတ်လုပ်မှုနည်းပညာများကို အသုံးပြု၍ အကြမ်းခံခြင်းနှင့် သက်သေပြထားသော နယ်ပယ်ဖြစ်သည်။
ယုံကြည်စိတ်ချရသော။
| အပိုင်း NO | တိုင်းပြည် | အကြိမ်ရေ | မှတ်ချက်များ |
| PD-V10-501 | ယူကေ | 10.587 GHz (5V) | |
| PD-V10-502 | ယူအက်စ်အေ | 10.525 GHz (5V) | FCC-ID |
| PD-V10-502 | ဘယ်လ်ဂျီယံ၊ ဟော်လန်၊ အီတလီ | 10.525 GHz (5V) | RED ညွှန်ကြားချက်နှင့် ကိုက်ညီသည်။ |
| PD-V10-301 | ယူကေ | 10.587 GHz (3V) | |
| PD-V10-302 | ဘယ်လ်ဂျီယံ၊ ဟော်လန်၊ အီတလီ | 10.525 GHz (3V) | RED ညွှန်ကြားချက်နှင့် ကိုက်ညီသည်။ |
| အကြိမ်ရေ | စားပွဲပေါ်မှာ ကြည့်ပါ။ |
| ပါဝါအထွက် (အနည်းဆုံး) | 5 dBm EIRP |
| လည်ပတ်ဗို့အား | +5 V ± 0.25 V +3 V ± 0.15 V |
| လည်ပတ်နေသော လက်ရှိ (CW) | 25mA (အမြင့်ဆုံး) 20mA (အမျိုးအစား) |
| ဟာမိုနီထုတ်လွှတ်မှု | <-30dBm |
| ပျမ်းမျှလျှပ်စီးကြောင်း (5% DC) | 1 mA အမျိုးအစား။ |
| သွေးခုန်နှုန်း အကျယ် (အနည်းဆုံး) | 5 µ စက္ကန့် |
| Duty Cycle (Min) | 1% |
| Pulse Repetition Frequency | 2-4 KHz |
| အာရုံခံနိုင်စွမ်း (10 dB S/N အချိုးအတွက်) | -84 dBm |
| Noise (3Hz မှ 80Hz bandwidth ဖြင့် တိုင်းတာသည်) | < 30 µV |
| အမြတ် | 5 dBi |

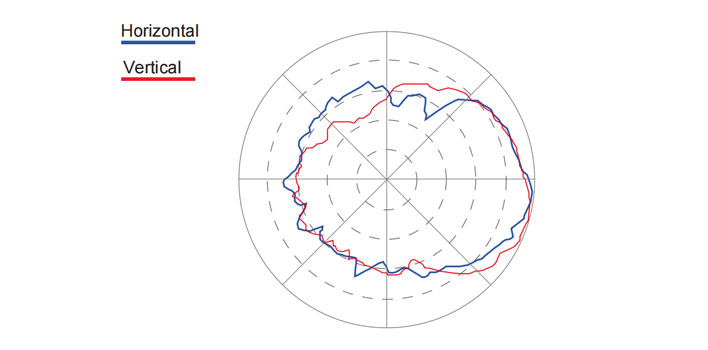

| -3 dB အလင်းတန်း | |
| အီးလေယာဉ် | 50° |
| H လေယာဉ် | 60° |
| အလေးချိန် | 4 ဂရမ် |

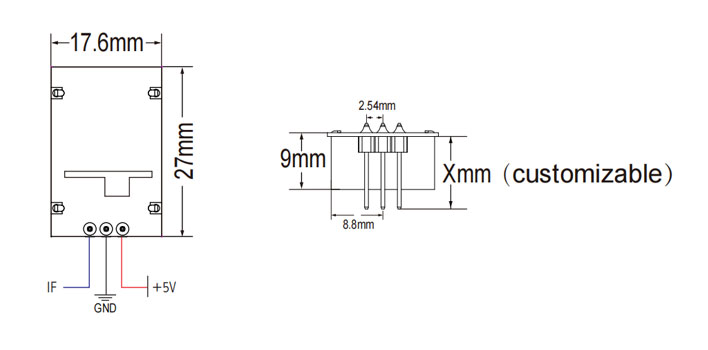

| ခေါင်းစီးချိတ်ဆက်မှုများကို ပင်ထိုးပါ။ | 2.54mm အကွာ X3 |
| RoHS လိုက်နာမှု | |
| ပါဝါ/အပူချိန် Coefficient (လည်ပတ်မှုအပူချိန် ကျော်လွန်သည်) | 3 dB |
| ကြိမ်နှုန်း/အပူချိန် Coefficient (လည်ပတ်မှုအပူချိန် ကျော်လွန်သည်) | 6.5 MHz |
| လည်ပတ်အပူချိန် | -20°C မှ +70°C |
အာရုံခံကိရိယာ၏ အထွက် ( detection range) ၏ အစွမ်းသတ္တိသည် Signal to Noise Ratio ပေါ်တွင် မူတည်သည်။ အမည်ခံ လည်ပတ်မှု အပူချိန်ထက် မြင့်သည် သို့မဟုတ် နိမ့်ပါက၊ အာရုံခံကိရိယာသည် အလုပ်လုပ်နိုင်သော်လည်း စွမ်းဆောင်ရည် လျော့ကျသွားမည်ဖြစ်သည်။ စက်ပစ္စည်းများကို ထိခိုက်မှုမဖြစ်စေရန်၊ ကိုင်တွယ်စဉ်အတွင်း ဂရုတစိုက်လုပ်ဆောင်သင့်သည်။ သင့်လျော်သောလျှပ်စစ်ဓာတ်အားထုတ်လွှတ်ခြင်း (ESD) သိုလှောင်မှု၊ ကိုင်တွယ်မှု၊ တပ်ဆင်မှု၊ နှင့် စမ်းသပ်မှု အဆင့်အားလုံးတွင် သတိထားသင့်သည်။
