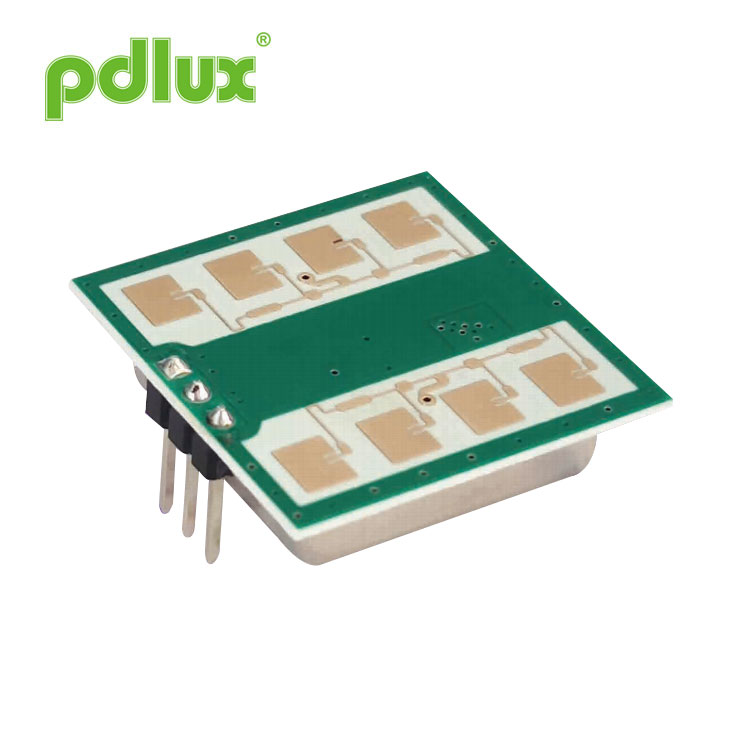

အလိုအလျောက်တံခါးများအတွက် PD-165 24GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ
အလိုအလျောက်တံခါးများအတွက် PD-165 24GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ၊ PDLUX ကုမ္ပဏီမှ လွတ်လပ်သောဉာဏပစ္စည်းမူပိုင်ခွင့်ဖြင့် ပိုင်ဆိုင်သော၊ ဗဟိုကြိမ်နှုန်း 24.125GHz ရှိသည်။ စျေးကွက်ရှိ အလားတူအာရုံခံကိရိယာများနှင့် နှိုင်းယှဉ်ပါက ၎င်းတွင် ဆူညံသံနည်းပါးခြင်း၊ ပိုမိုမြင့်မားသော ထောက်လှမ်းမှုဆိုင်ရာ ကြည်လင်ပြတ်သားမှုနှင့် ထောက်လှမ်းမှုထောင့် ပိုကြီးမားသည်။
မော်ဒယ်:PD-165
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
PD-165 24.125GHz မိုက်ခရိုဝေ့ဖ် လှုပ်ရှားမှုအာရုံခံကိရိယာ
လျှောက်လွှာ
အသိဉာဏ်ခလုတ်
နံရံချိတ်ဆွဲခလုတ်
ကျူးကျော်သူကို ထောက်လှမ်းသည်။
အသိဉာဏ်ခလုတ်
နံရံချိတ်ဆွဲခလုတ်
ကျူးကျော်သူကို ထောက်လှမ်းသည်။
PDLUX ကုမ္ပဏီမှ လွတ်လပ်သောဉာဏပစ္စည်းမူပိုင်ခွင့်များပိုင်ဆိုင်သည့် အလိုအလျောက်တံခါးများအတွက် PPD-165 24GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ၊
24.125GHz စျေးကွက်ရှိ ဆင်တူအာရုံခံကိရိယာများနှင့် နှိုင်းယှဉ်ပါက ၎င်းတွင် ဆူညံသံနည်းပါးခြင်း၊ ပိုမိုမြင့်မားသော ထောက်လှမ်းမှုဆိုင်ရာ ကြည်လင်ပြတ်သားမှုနှင့် ထောက်လှမ်းမှုထောင့် ပိုကြီးသည်။ ရွေ့လျားနေသော ပစ်မှတ်များကို ထောက်လှမ်းရန်အတွက် ပိုမိုတည်ငြိမ်မှုရှိသည်။ လုံခြုံရေး ရွေ့လျားနေသော ပစ်မှတ်ကို ထောက်လှမ်းခြင်း၊ အလိုအလျောက် တံခါးအာရုံခံကိရိယာများ၊ အသက်ရှိနေခြင်းကို ထောက်လှမ်းခြင်း၊ ရွေ့လျားမှု အမြန်နှုန်း သိရှိခြင်း၊ ရွေ့လျားမှုကို အာရုံခံသည့် အလိုအလျောက် အလင်းရောင် စသည်တို့ကဲ့သို့သော နယ်ပယ်များတွင် တွင်ကျယ်စွာ အသုံးပြုနိုင်ပါသည်။
PD-165 သည် ထောက်လှမ်းမှုဧရိယာ၏ ပျမ်းမျှ အာရုံခံနိုင်စွမ်းကို အပြည့်အဝ ထည့်သွင်းစဉ်းစားသည်။ ၎င်းတွင် မြင့်မားသော အာရုံခံကြည်လင်ပြတ်သားမှု၊ ကောင်းမွန်သော လိုက်လျောညီထွေရှိမှု၊ ကောင်းသော ဗို့အားနည်းသော လက္ခဏာများအပြင် ကြိမ်နှုန်းနိမ့် offset ပါရှိပါသည်။ ကတစ် စွမ်းဆောင်ရည်မြင့် မိုဘိုင်းထောက်လှမ်းအာရုံခံကိရိယာ။
PD-165 သည် ထောက်လှမ်းမှုဧရိယာ၏ ပျမ်းမျှ အာရုံခံနိုင်စွမ်းကို အပြည့်အဝ ထည့်သွင်းစဉ်းစားသည်။ ၎င်းတွင် မြင့်မားသော အာရုံခံကြည်လင်ပြတ်သားမှု၊ ကောင်းမွန်သော လိုက်လျောညီထွေရှိမှု၊ ကောင်းသော ဗို့အားနည်းသော လက္ခဏာများအပြင် ကြိမ်နှုန်းနိမ့် offset ပါရှိပါသည်။ ကတစ် စွမ်းဆောင်ရည်မြင့် မိုဘိုင်းထောက်လှမ်းအာရုံခံကိရိယာ။
EN 300440၊ EN 62479 အရ
RED ညွှန်ကြားချက် - 2014/53/EU
FCC အပိုင်း 15.249 အရ သိရသည်။
EN 62321၊ ROHS ညွှန်ကြားချက် - 2011/65/EU အရ၊
REACH ညွှန်ကြားချက် - 1907/2006/EC အရ
RED ညွှန်ကြားချက် - 2014/53/EU
FCC အပိုင်း 15.249 အရ သိရသည်။
EN 62321၊ ROHS ညွှန်ကြားချက် - 2011/65/EU အရ၊
REACH ညွှန်ကြားချက် - 1907/2006/EC အရ
ထုတ်ကုန်အရွယ်အစား
နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
| ကန့်သတ်ချက် | မှတ်စုများ | မင်း | စာရိုက်ပါ။ | မက် | ယူနစ် |
| ထောက်ပံ့ရေးဗို့အား | Vcc | 3.0 | 5.0 | 5.25 | V |
| လက်ရှိစားသုံးမှု | lcc | 20 | 35 | 38 | mA |
| လည်ပတ်မှုမုဒ် | PWM ဖြင့် လုပ်ဆောင်ပေးထားပြီး ၎င်းသည် 3-15mA တွင် အလုပ်လုပ်နေသော လက်ရှိကို ထိန်းချုပ်နိုင်သည်။ | ||||
| Pulse Width | သွေးခုန်နှုန်း | 10 | μs | ||
| လည်ပတ်အပူချိန် | ထိပ်တန်း | -30~+85 +100(အများဆုံး) | ℃ | ||
| သိုလှောင်မှုအပူချိန် | Tstg | စာ-၁၀ | +60 | ℃ | |
| တည်ငြိမ်သောအချိန် |
|
<၅ |
|
µ စက္ကန့် | |
| ကြိမ်နှုန်းသတ်မှတ်ချက် | f | 24.000 | 24.125 | 24.250 | GHz |
| Radiated Power (EIRP) | နှုတ်ခမ်းစူသည်။ | <2.0 | <၂.၅ | <3.0 | mW |
| သိုလှောင်မှုပတ်ဝန်းကျင် စိုထိုင်းဆ | 45%~65% | RH | |||
သတိပေးချက်- အမှန်တကယ် ထောက်လှမ်းမှု အပိုင်းသည် ဆားကစ်၏ အချက်ပြ ချဲ့ထွင်မှု ရရှိမှု၊ PCBA ၏ အလုံးစုံ အပြင်အဆင် နှင့် MCU ၏ တံခါးခုံ တို့နှင့် သက်ဆိုင်ပါသည်။ အပလီကေးရှင်းအရ၊ mixer မှ amplification circuit သို့ IF signal output ၏ လုံလောက်သော amplitude ကိုပေးနိုင်ရန်၊ စုစုပေါင်းလိုအပ်သော ပြင်ပချဲ့ထွင်မှုမှာ 70 မှ 80dB ဝန်းကျင်ရှိနိုင်သည် ( မတူညီသော လိုအပ်ချက်များအရ မတူညီသော band width နှင့် gains များကို configure လုပ်ထားသည်)။
- IF အထွက်- - PD-165F သမားရိုးကျ ထောက်လှမ်းမှု အကွာအဝေး (350-550mVp-p)
- PD-165H မြင့်မားသော အာရုံခံနိုင်စွမ်းဗားရှင်း (580-980mVp-p)
မှတ်ချက် 1- ရောင်ခြည်ထုတ်လွှတ်မှုများအား FCC နှင့် CE စည်းမျဉ်းများနှင့် ကိုက်ညီစေရန် ဒီဇိုင်းထုတ်ထားသည်။
မှတ်ချက် 2- လက်ခံရရှိထားသော Signal Strength (RSS) ကို စုစုပေါင်း 1 Ways path loss 70dB ဖြင့် တိုင်းတာသည်။
မှတ်ချက် 3- Pulse လည်ပတ်မှု
