မီလီမီတာ-လှိုင်း 24GHz လုံခြုံရေးရေဒါ မော်ဂျူး
Pdlux သည် တရုတ်နိုင်ငံထုတ် အရည်အသွေးမီမီလီမီတာ-လှိုင်း 24GHz လုံခြုံရေးရေဒါ မော်ဂျူးကို ထောက်ပံ့ပေးသည်။ ၎င်းသည် အဆက်အသွယ်မရှိသော လက်-လှိုင်းဖြင့် အသက်သွင်းခြင်း၊ ကျူးကျော်သူသိရှိခြင်းနှင့် အလိုအလျောက်တံခါးထိန်းချုပ်မှုအတွက် ဒီဇိုင်းထုတ်ထားသည့် K-band ထောင့်ကျဉ်း၊ စွမ်းဆောင်ရည်မြင့် လှိုင်းအာရုံခံကိရိယာတစ်ခုဖြစ်သည်။ အဆင့်မြင့် အသံချဲ့စက် ဆားကစ်နှင့် MCU အယ်လဂိုရီသမ်ဖြင့်၊ ၎င်းသည် လက်ဖရီးခလုတ်များနှင့် ဝင်ခွင့်စနစ်များကဲ့သို့ စွယ်စုံသုံး အပလီကေးရှင်းလုပ်ဆောင်ချက်များကို ပံ့ပိုးပေးပါသည်။ အာရုံခံကိရိယာသည် EN 300440၊ FCC အပိုင်း 15.249၊ RED၊ RoHS နှင့် REACH အပါအဝင် နိုင်ငံတကာစံနှုန်းများကို လိုက်နာစဉ်တွင် ယုံကြည်စိတ်ချရသော၊ အာရုံစူးစိုက်မှုရှိသော ထောက်လှမ်းမှုကို ပေးစွမ်းပြီး လုံခြုံရေးနှင့် အလိုအလျောက်လုပ်ဆောင်မှုဆိုင်ရာ လိုအပ်ချက်အမျိုးမျိုးအတွက် ဘေးကင်းရေးနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ တာဝန်ရှိကြောင်း အာမခံပါသည်။
မော်ဒယ်:PD-V18-A
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

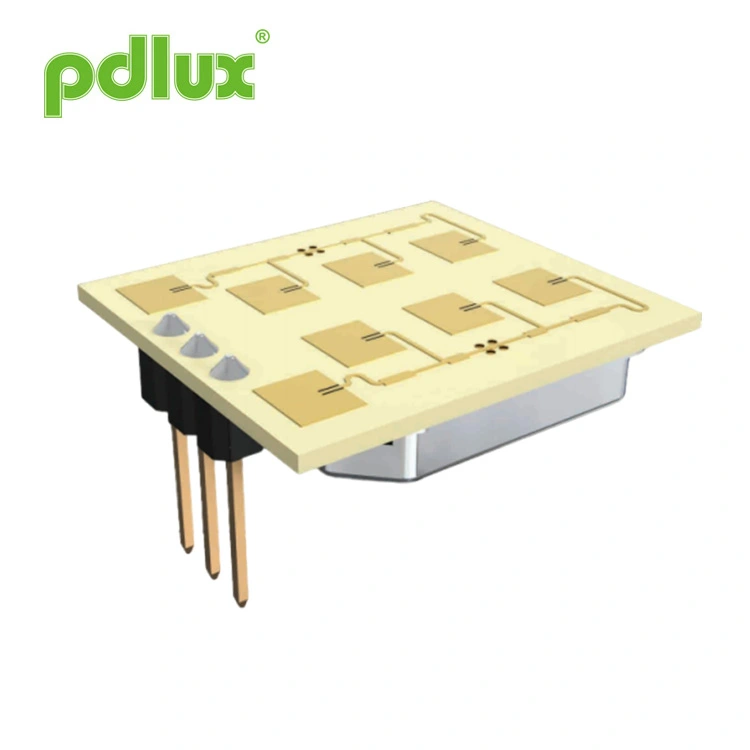

PD-V18-A 24.125GHz မိုက်ခရိုဝေ့ဖ် လှုပ်ရှားမှုအာရုံခံကိရိယာ
လျှောက်လွှာ
ထိတွေ့မှုမဲ့ လက်လှိုင်းအာရုံခံကိရိယာ
ထောင့်ကျဉ်း စွမ်းဆောင်ရည် မြင့်မားသည်။
ကျူးကျော်သူကို ရှာဖွေတွေ့ရှိသည်။
ထိတွေ့မှုမဲ့ လက်လှိုင်းအာရုံခံကိရိယာ
ထောင့်ကျဉ်း စွမ်းဆောင်ရည် မြင့်မားသည်။
ကျူးကျော်သူကို ရှာဖွေတွေ့ရှိသည်။
PD-V18-A သည် K-band (24.125GHz) ထောင့်ကျဉ်း စွမ်းဆောင်ရည်မြင့် လှိုင်းတစ်ခုဖြစ်သည်။
အာရုံခံကိရိယာ။ အသံချဲ့စက်ဆားကစ်နှင့် MCU ၏ အယ်လဂိုရီသမ်ဖြင့်၊ လျှောက်လွှာ
မတူညီသောလုပ်ဆောင်ချက်များဖြင့် ထုတ်ကုန်များကို ထုတ်လုပ်နိုင်သည်။
ဥပမာ- အဆက်အသွယ်မရှိသော induction အလိုအလျောက် လက်ဝှေ့ယမ်းခြင်းအတွက် အသုံးပြုသည်။
တံခါးများ၊ လက်ဝှေ့ယမ်းခြင်းမဟုတ်သော induction switches များနှင့် အခြားအပလီကေးရှင်းများ
ထုတ်ကုန်များ။
EN 300440-V2.1.1၊ EN 62479:2010 အရ၊
RED ညွှန်ကြားချက် - 2014/53/EU
FCC အပိုင်း 15.249 အရ သိရသည်။
EN 62321၊ ROHS ညွှန်ကြားချက် - 2011/65/EU အရ၊
REACH ညွှန်ကြားချက် - 1907/2006/EC အရ
RED ညွှန်ကြားချက် - 2014/53/EU
FCC အပိုင်း 15.249 အရ သိရသည်။
EN 62321၊ ROHS ညွှန်ကြားချက် - 2011/65/EU အရ၊
REACH ညွှန်ကြားချက် - 1907/2006/EC အရ

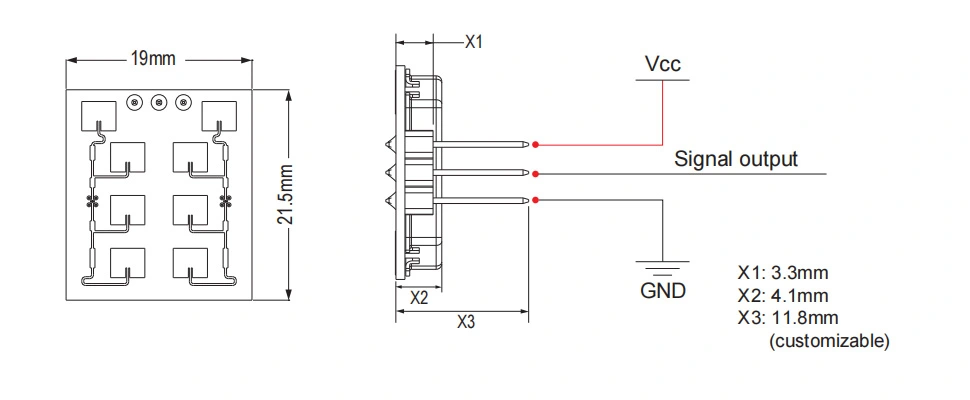

ထုတ်ကုန်အရွယ်အစား
နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
| ကန့်သတ်ချက် | မှတ်စုများ | မင်း | စာရိုက်ပါ။ | မက်တယ်။ | ယူနစ် |
| ထောက်ပံ့ရေးဗို့အား | Vcc | 3.0 | 5.0 | 5.25 | V |
| လက်ရှိစားသုံးမှု | lcc | 20 | 30 | 35 | mA |
| လည်ပတ်မှုမုဒ် | PWM ဖြင့် လုပ်ဆောင်ပေးထားပြီး ၎င်းသည် 3-15mA တွင် အလုပ်လုပ်နေသော လက်ရှိကို ထိန်းချုပ်နိုင်သည်။ | ||||
| Pulse Width | သွေးခုန်နှုန်း | 10 | μs | ||
| လည်ပတ်အပူချိန် | ထိပ်တန်း | -၃၀~+၆၅ | ℃ | ||
| သိုလှောင်မှုအပူချိန် | Tstg | စာ-၁၀ | +60 | ℃ | |
| တည်ငြိမ်သောအချိန် |
|
<၅ |
|
µ စက္ကန့် | |
| ဆူညံသံ | 3.5 | 4.5 | 4.5 | mVrms | |
| ကြိမ်နှုန်းသတ်မှတ်ချက် | f | 24.000 | 24.125 | 24.250 | GHz |
| Radiated Power (EIRP) | နှုတ်ခမ်းစူသည်။ | <2.0 | <၂.၅ | <3.0 | mW |
| သိုလှောင်မှုပတ်ဝန်းကျင် စိုထိုင်းဆ | 45%~65% | RH | |||
သတိပေးချက်- အမှန်တကယ် ထောက်လှမ်းမှု အတိုင်းအတာသည် circuit ၏ signal ချဲ့ထွင်မှု ရရှိမှု၊ PCBA ၏ အလုံးစုံ အပြင်အဆင်နှင့် ဆက်စပ်နေသည် နှင့် MCU ၏တံခါးခုံ။
မှတ်ချက် 1- ရောင်ခြည်ထုတ်လွှတ်မှုများအား FCC နှင့် CE စည်းမျဉ်းများနှင့် ကိုက်ညီစေရန် ဒီဇိုင်းထုတ်ထားသည်။
မှတ်ချက် 2- လက်ခံရရှိထားသော Signal Strength (RSS) ကို စုစုပေါင်း 1 Ways path loss 70dB ဖြင့် တိုင်းတာသည်။
မှတ်ချက် 3- ဆူညံသံဗို့အားများကို Anechoic အခန်းအတွင်းရှိ အထွက်ပေါက်ပေါက်တွင် 10Hz မှ 100Hz မှ တိုင်းတာသည်။
Note4- Pulse လုပ်ဆောင်ချက်ကို အကြံပြုထားသည်။
