MCU ပေါင်းစပ် ဘက်စုံသုံး ရေဒါအာရုံခံကိရိယာ

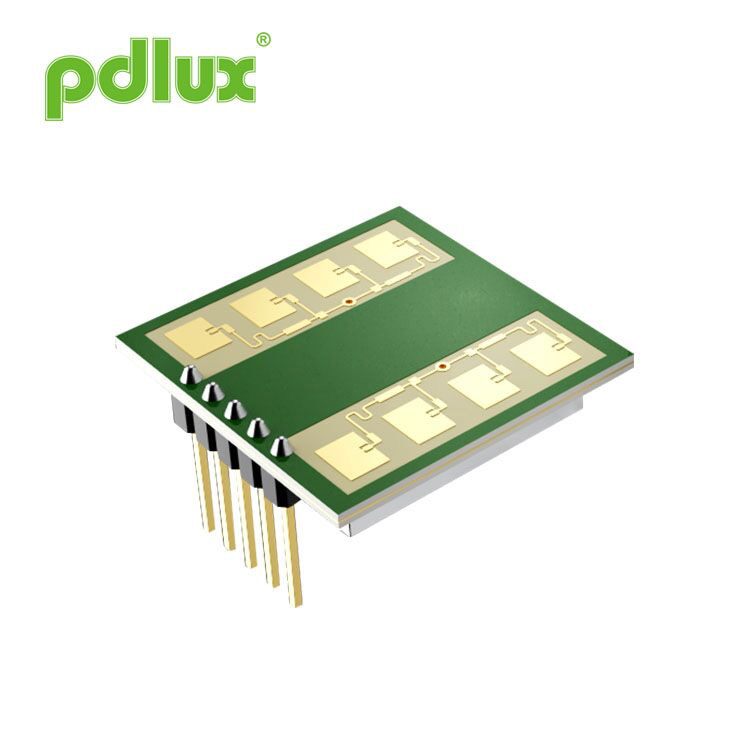

PD-V20SL သည် PDLUX နည်းပညာအဖွဲ့မှ ဖန်တီးထားသော ဘက်စုံသုံး ပေါင်းစပ် module တစ်ခုဖြစ်သည့် 24.125GHz ၏ MCU ပေါင်းစပ်ဘက်စုံသုံး ရေဒါအာရုံခံကိရိယာတစ်ခုဖြစ်သည်။ မော်ဂျူးတွင် မိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာ၊ အချက်ပြအသံချဲ့စက်နှင့် MCU တို့ ပါဝင်သည်။
မော်ဒယ်:PD-V20SL
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
IF output port တွင် 1-5K resistor ကို အပြိုင်ချိတ်ဆက်ရန် အကြံပြုပါ။
သင့်လျော်သော အာရုံခံနိုင်စွမ်းကို ရွေးချယ်ပါ။
ဖော်ပြချက်
PD-V20SL သည် PDLUX နည်းပညာအဖွဲ့မှ ဖန်တီးထားသော ဘက်စုံသုံး ပေါင်းစပ် module တစ်ခုဖြစ်သည့် 24.125GHz ဗဟိုကြိမ်နှုန်းရှိသော ဘက်စုံသုံးရေဒါအာရုံခံကိရိယာတစ်ခုဖြစ်သည်။ မော်ဂျူးတွင် မိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာ၊ အချက်ပြအသံချဲ့စက်နှင့် MCU တို့ ပါဝင်သည်။ မော်ဂျူးတွင် မတူညီသော လိုအပ်ချက်များကို ရွေးချယ်ကာ မတူညီသော ထုတ်ကုန်များအတွက် အသုံးပြုရန် အဆင်ပြေသည့် မုဒ်အထွက်များ အမျိုးမျိုးရှိပြီး PDLUX မှ သီးခြားတီထွင်ထားသော ထုတ်ကုန်တစ်ခုဖြစ်သည်။ အလိုအလျောက် တံခါးထောက်လှမ်းခြင်း induction၊ လုံခြုံရေးထောက်လှမ်းမှု induction၊ အလိုအလျောက် တိုက်ရိုက်အသုံးပြုနိုင်ပါသည်။ lighting induction နှင့် အခြားထုတ်ကုန်များတွင် detection resolution အလွန်မြင့်မားသည်။
အခြေခံဘောင်များ-
လည်ပတ်ဗို့အား: 3-5V
လည်ပတ်နေသော လက်ရှိ: <15mA
လည်ပတ်မှုအကြိမ်ရေ- 24GHz-24.25GHz
ထောက်လှမ်းအကွာအဝေး: 3-14 မီတာ
EN 300440၊ EN 62479 အရ
RED ညွှန်ကြားချက် - 2014/53/EU
FCC အပိုင်း 15.249 အရ သိရသည်။
EN 62321၊ ROHS ညွှန်ကြားချက် - 2011/65/EU အရ၊
REACH ညွှန်ကြားချက် - 1907/2006/EC အရ
RED ညွှန်ကြားချက် - 2014/53/EU
FCC အပိုင်း 15.249 အရ သိရသည်။
EN 62321၊ ROHS ညွှန်ကြားချက် - 2011/65/EU အရ၊
REACH ညွှန်ကြားချက် - 1907/2006/EC အရ
မုဒ်များစွာ၏ အထွက်ကို မိတ်ဆက်ခြင်း။
1. အာရုံခံအချက်ပြအထွက်-
၎င်းသည် လုပ်ဆောင်ခြင်းမရှိဘဲ အာရုံခံကိရိယာမှ တိုက်ရိုက်ထုတ်ပေးသည့် ကြိမ်နှုန်းနိမ့်အချက်ပြမှုနှင့် ညီမျှသည်။ အသုံးပြုသူသည် ဤ output port ကိုအသုံးပြုရန် ပြင်ပ signal amplifier circuit တစ်ခု လိုအပ်ပြီး amplifier circuit ကို မတူညီသော စွမ်းဆောင်ရည်ဖြင့် configure လုပ်နိုင်ပါသည်။ လိုအပ်ချက်များ။
2. ချဲ့ထွင်ထားသော အချက်ပြအထွက်-
ဤအထွက်ပေါက်ကို 20Hz-330Hz low-pass amplification circuit ဖြင့် ချဲ့ထားသည် ( ပူးတွဲပါဖိုင်ကိုကြည့်ပါ )။ ဤ bandwidth ကိုပြည့်မီသောအသုံးပြုသူများသည် ဤ output port ကိုတိုက်ရိုက်အသုံးပြုနိုင်ပြီး ဤ Amplification circuit output port နှင့် 20K potentiometer (potentiometer in series in 1K-2K resistor ဖြင့်) သည် အလွန်အဆင်ပြေသည့် sensitivity ကိုချိန်ညှိနိုင်သည်။
ရည်ညွှန်းဆားကစ်
မှတ်ချက်- built-in အသံချဲ့စက် ဆားကစ်သည် ဤ module ၏ စံပုံစံဖွဲ့စည်းမှုဖြစ်ပြီး၊ ဤအသံချဲ့စက်ပတ်လမ်း၏ bandwidth မလုံလောက်ပါက၊ သုံးစွဲသူ၏လိုအပ်ချက်အရ ၎င်းကို ကျွန်ုပ်တို့ စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။
3. MCU လုပ်ဆောင်မှု ရလဒ်-အာရုံခံကိရိယာကို ချဲ့ထွင်ပြီး MCU မှ လုပ်ဆောင်ပြီးနောက် ဤအထွက်ပေါက်သည် လုပ်ဆောင်ချက်အထွက်ပေါက်ဖြစ်နေပါပြီ။ အာရုံခံကိရိယာသည် အရာဝတ္တု၏ ရွေ့လျားမှုကို ထောက်လှမ်းပြီး 1 စက္ကန့် လုပ်ဆောင်ချက် သွေးခုန်နှုန်းကို ထုတ်ပေးသည် (အသုံးပြုသူ လိုအပ်ချက်အရ အထွက်နှုန်းကို စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်)။ ၎င်းကို အလိုအလျောက်တံခါးအာရုံခံကိရိယာများတွင် တိုက်ရိုက်အသုံးချနိုင်ပြီး ဤလိုအပ်ချက်နှင့် ကိုက်ညီသည့် ရေဒါထောက်လှမ်းသည့် ထုတ်ကုန်များတွင်လည်း အသုံးချနိုင်သည်။ LED ကိုညွှန်ပြချက်အဖြစ်မောင်းနှင်ရန်ဤအထွက်ပေါက်ကို 4.7K resistor နှင့်ချိတ်ဆက်နိုင်သည်။
4. လျှောက်လွှာအကြံပြုချက်များ-
PD-V20SL သည် mobile detection + signal amplification circuit +MCU ၏ output အမျိုးမျိုးရှိပြီးသားဖြစ်သောကြောင့်၊ အသုံးပြုသူများသည် power supply အပိုင်း၏ ကောင်းမွန်သောစွမ်းဆောင်ရည်ကိုထည့်သွင်းရန်သာလိုအပ်သည်၊ potentiometer နှင့် light tube indicator light သည် ပြီးပြည့်စုံသော အလိုအလျောက်တံခါးအာရုံခံကိရိယာကို ဖန်တီးနိုင်သည်။ ထုတ်ကုန်စွမ်းဆောင်ရည်ကို တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရစေရန်အတွက်၊ ဤထုတ်ကုန်သည် ပါဝါထောက်ပံ့မှုအတွက် မြင့်မားသောလိုအပ်ချက်များ၊ တည်ငြိမ်သောစွမ်းဆောင်ရည်၊ အသေးစား ripple coefficient၊ အစွမ်းထက်သောဝင်ရောက်စွက်ဖက်မှုဆန့်ကျင်ရေးစွမ်းဆောင်ရည်သည် အလွန်အရေးကြီးပါသည်။
၄.၁။ ပါဝါထောက်ပံ့မှုဖွဲ့စည်းပုံ- အောက်ပါပုံသည် ကျယ်ပြန့်ဗို့အားကူးပြောင်းပါဝါထောက်ပံ့မှုဖြစ်သည်။ Input Voltage သည် တိုက်ရိုက်ဖြစ်နိုင်သည်။ AC12V-24V အကွာအဝေး သို့မဟုတ် DC12V-35V ဗို့အားတွင် အသုံးပြုသည်။ ပါဝါထောက်ပံ့မှုအရည်အသွေးသည် အလွန်အရေးကြီးသောကြောင့် ပါဝါထောက်ပံ့မှုကို ဒီဇိုင်းဆွဲသည့်အခါ PCB သည် ကျိုးကြောင်းဆီလျော်သောမူအရ ဆားကစ်တစ်ခုသာ ရွေးချယ်ခြင်းနှင့် ဆားကစ်ဘုတ်ပေါ်ရှိ အစိတ်အပိုင်းများ ဖြန့်ဖြူးခြင်းနှင့် ကျိုးကြောင်းဆီလျော်မှုရှိခြင်းတို့ကြောင့် ဖြစ်သည်။ ဝိုင်ယာကြိုးသည် မတူညီသော စွမ်းဆောင်ရည်ကို ထုတ်ပေးလိမ့်မည်။ စွမ်းဆောင်ရည်ကောင်းမွန်သော ပါဝါထောက်ပံ့မှုတွင် ကောင်းမွန်သောဝင်ရောက်စွက်ဖက်မှုဆန့်ကျင်သည့်စွမ်းဆောင်ရည်နှင့် အလွန်နိမ့်သော ripple coefficient ရှိသည်။ အထူးကောင်းမွန်သော ပါဝါထောက်ပံ့မှုသည် PD-V20SL ၏တည်ငြိမ်သောလည်ပတ်မှု၏အခြေခံဖြစ်သည်။ အောက်ပါဆားကစ်များသည် ကိုးကားရန်အတွက်သာဖြစ်သည်။
5. Relay execution circuit
အသုံးပြုသူ၏လိုအပ်ချက်အရ ဆားကစ်၏ ဤအစိတ်အပိုင်းကို ရွေးချယ်သည်။ သမားရိုးကျ အလိုအလျောက်တံခါးအာရုံခံကိရိယာများသည် မတူညီသော ထိန်းချုပ်မှုရှိသည်။ နည်းလမ်းများနှင့် မတူညီသော ထိန်းချုပ်မှု ဗို့အားများ ရှိသည်၊ အောက်ပါတို့သည် 12V relay ထိန်းချုပ်မှု၏ ရည်ညွှန်းဆားကစ်ဖြစ်ပြီး ၎င်းကိုလည်း ထိန်းချုပ်နိုင်သည်။ MOS tube၊ reed relay၊ photoelectric coupling စသည်တို့ဖြင့်
6. ထောက်လှမ်းမှုအာရုံခံချိန်ညှိမှု potentiometer ကိုထည့်ပါ။
ထောက်လှမ်းမှုအကွာအဝေးကိုထိန်းချုပ်ရန်အတွက် PD-V20SL အား ပြင်ပအာရုံခံနိုင်စွမ်းချိန်ညှိမှု potentiometer ဖြင့်ချိတ်ဆက်နိုင်သည်၊ သို့မှသာ ထောက်လှမ်းမှုအကွာအဝေးကို potentiometer မှတဆင့်သင့်လျော်သောအကွာအဝေးအတွင်းထိန်းချုပ်နိုင်စေရန်၊ ချိတ်ဆက်မှုနည်းလမ်းသည် အောက်ပါချိတ်ဆက်မှုပုံစံကို ကိုးကားနိုင်ပါသည်။
PD-V20SL ဘက်စုံသုံး ရေဒါအာရုံခံကိရိယာ ထုတ်ကုန်များ၏ မတူညီသော အစိတ်အပိုင်းများနှင့် အသုံးချပရိုဂရမ်များကို အထက်တွင် မိတ်ဆက်ခဲ့သည်။ ၌ အထက်ဖော်ပြပါ လုပ်ဆောင်ချက်များကို သီးခြားအသုံးပြုမှုအပြင် ကွဲပြားခြားနားသော လိုအပ်ချက်များအလိုက် ဆင့်ပွားလုပ်ဆောင်နိုင်သည်။ လုပ်ဆောင်ချက်များအတွက် သုံးစွဲသူများ၏ ထုတ်ကုန်သည် သုံးစွဲသူများ၏ တစ်ဦးချင်းလိုအပ်ချက်အရ မတူညီသောလုပ်ဆောင်ချက်များကို စိတ်ကြိုက်ပြုလုပ်နိုင်စေရန်။
7. အသုံးပြုသူလုပ်ဆောင်ချက် စိတ်ကြိုက်ပြုလုပ်ခြင်း။
၇.၁။ ထောက်လှမ်းခြင်း လုပ်ဆောင်ချက် စိတ်ကြိုက်ပြုလုပ်ခြင်း-
ရိုးရိုးရှင်းရှင်းပြောရလျှင် ၎င်းသည် မည်သည့်ထုတ်ကုန်အတွက် အသုံးပြုသည်ကို ဆိုလိုသည်။ ဥပမာအားဖြင့်၊ အလိုအလျောက်တံခါးအာရုံခံထုတ်ကုန်များတွင်အသုံးပြုသောအခါ, MCU pulse signal ကိုထုတ်ပေးပြီး အထူးလိုအပ်ချက်ရှိသည့် အသုံးပြုသူများသည် လိုအပ်ချက်များကို ရှင်းလင်းစွာဖော်ပြနိုင်ပြီး၊ ကျွန်ုပ်တို့သည် ၎င်းကို ဒီဇိုင်းထုတ်နိုင်သည်။ အသုံးပြုသူများ၏လိုအပ်ချက်အရ program ကို။ အသုံးပြုသူများသည် pulse output တွင် MCU ကိုလည်း ချိတ်ဆက်နိုင်ပြီး နောက်ဆက်တွဲလုပ်ဆောင်ချက်အားလုံးကို ဒီဇိုင်းထုတ်နိုင်သည်။ သုံးစွဲသူများအတွက် စိတ်ကြိုက်ပြင်ဆင်ရန် အဆင်ပြေစေမည့် ၎င်းတို့ကိုယ်တိုင်
၇.၂။ လုံခြုံရေးအာရုံခံကိရိယာထုတ်ကုန်များအတွက်-
လုံခြုံရေး ထုတ်ကုန်များအတွက် ပိုမိုသုံးနိုင်သော ပရိုဂရမ်များ၊ ကျွန်ုပ်တို့သည် သုံးစွဲသူများအား လွတ်လပ်သော ဖွံ့ဖြိုးတိုးတက်မှုကို ပံ့ပိုးပေးနိုင်သည်; သို့မဟုတ် သုံးစွဲသူက အဆိုတင်သွင်းသည်။ ဖြေရှင်းချက်၊ PDLUX သည် အသုံးပြုသူအဆိုပြုထားသော ဖြေရှင်းချက်အတိုင်း ဆော့ဖ်ဝဲလ်ကို ရေးသားမည်ဖြစ်သည်။
၇.၃။ အလိုအလျောက်အလင်းရောင်ထုတ်ကုန်များအတွက်:
PD-V20SL သည် ရိုးရှင်းပြီး စနစ်ကျမှုနည်းသော အလိုအလျောက် အလင်းရောင်အာရုံခံကိရိယာများ၏ လိုအပ်ချက်များကို ပေးပို့နိုင်ပြီး အသုံးပြုသူများသည် တိုက်ရိုက် configure ပြုလုပ်နိုင်သည်။ ရိုးရှင်းသောအာရုံခံဆားကစ်နှင့် ထုတ်ကုန်များဖွဲ့စည်းရန် MCU အထွက်ပေါက်ပေါ်ရှိ epitaxial execution circuit ။
8. စိတ်ကြိုက်လုပ်ဆောင်ချက်များကို ဖွံ့ဖြိုးတိုးတက်စေရန် သုံးစွဲသူများအား ပံ့ပိုးကူညီပါ။
PD-V20SL module သည် အဖွင့်ပရိုဂရမ်ရေးသားခြင်းလုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးသည်။ ဆိုလိုသည်မှာ အသုံးပြုသူများသည် လက္ခဏာများအလိုက် ပရိုဂရမ်များကို ရေးသားနိုင်သည်။ ၎င်းတို့၏ကိုယ်ပိုင်ထုတ်ကုန်များ၏ 5 ports မှတိုက်ရိုက်ရေးပါ၊ နှင့်ကိုယ်ပိုင်လုပ်ဆောင်နိုင်သောအင်္ဂါရပ်များနှင့်လုပ်ဆောင်ချက်များကိုလွတ်လပ်စွာဖန်တီးနိုင်သည်။ ထုတ်ကုန်များနှင့် ဆော့ဖ်ဝဲလ်မှတစ်ဆင့် အသုံးပြုသူများ လိုချင်သည့် မတူညီသောလုပ်ဆောင်ချက်များကို အလွယ်တကူရေးချပါ။
9. ကြိုတင်ကာကွယ်မှုများ
၉.၁။ ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တွင် တည်ငြိမ်လျှပ်စစ်ဓာတ်အား အကာအကွယ်ပေးရန် အထူးဂရုပြုသင့်သည်။
၉.၂။ ဆားကစ်ဘုတ်၏အထူသည် 1.2 မီလီမီတာသာရှိသောကြောင့် ပင်ခေါင်းခေါင်းအား အလွန်အကျွံဖိအားပေး၍မရပါ၊ အထူးသဖြင့် အလွန်အကျွံ၊ ဘေးဘက်ရှိ တွန်းအားသည် အတွင်းပတ်လမ်းကို ကျိုးပျက်စေပြီး အာရုံခံကိရိယာကို အလွယ်တကူ ပျက်စီးစေနိုင်သည်။
၉.၃။ K-band ရေဒါအာရုံခံကိရိယာများသည် အိမ်၏ပစ္စည်းနှင့် အထူအတွက် အထူးလိုအပ်ချက်များရှိသည်။ ယေဘူယျအားဖြင့် အခွံပစ္စည်း အထူ 1.5-3mm ရှိသော ABS အင်ဂျင်နီယာ ပလပ်စတစ်ဖြင့် ပြုလုပ်ထားသည်။ အာရုံခံကိရိယာနှင့် ကျွန်ုပ်တို့၏ လေယာဉ်အင်တင်နာကြား အကွာအဝေးသည် 5-7mm၊ အမှန်တကယ်စမ်းသပ်တပ်ဆင်မှုအရ ကိုက်ညီပြီး ပြုပြင်သင့်ပါသည်။ အရှေ့ဘက်တွင် သတ္တုဒိုင်းများကို အသုံးမပြုရပါ။ အာရုံခံကိရိယာ၏ မဟုတ်ပါက အာရုံခံကိရိယာသည် အရှေ့မှရွေ့လျားနေသော အရာဝတ္ထုများကို ကောင်းစွာသိရှိနိုင်မည်မဟုတ်ပေ။
PD-V20SL သည် ထုတ်ကုန်ဖွံ့ဖြိုးတိုးတက်မှုကို ရိုးရှင်းစေသည်။ ထုတ်ကုန်၏ ထောက်လှမ်းမှု ကြည်လင်ပြတ်သားမှုသည် မြင့်မားသည်၊ လိုအပ်ချက်အရ ပါဝါထောက်ပံ့မှုနှင့် actuator ကို တပ်ဆင်ထားသရွေ့ PD-V20SL ၏ အစိတ်အပိုင်းတစ်ခုကသာ အလိုအလျောက်တံခါးအာရုံခံကိရိယာ၊ လုံခြုံရေးအာရုံခံကိရိယာ၊ အလိုအလျောက် induction မီးအိမ် ထုတ်ကုန်များကို အပြီးသတ်နိုင်သည်။ ၎င်း၏ ပါဝါသုံးစွဲမှုသည် သာမန်အာရုံခံကိရိယာများထက် သုံးပုံတစ်ပုံသာရှိသည်။ ပေါင်းစပ်အာရုံခံကိရိယာသည် မတူညီသောလုပ်ဆောင်ချက်များကို ထုတ်လုပ်နိုင်စေရန် ထုတ်လုပ်မှုနည်းလမ်းကို မတူညီသောအသုံးပြုသူများ၏ တစ်ဦးချင်းလိုအပ်ချက်များနှင့် အံဝင်ခွင်ကျဖြစ်စေနိုင်သည်။
PD-V20SL ပေါင်းစပ် ဘက်စုံသုံး ရေဒါအာရုံခံကိရိယာသည် PDLUX မှတီထွင်ပြီး မူပိုင်ခွင့်တင်ထားသော ထုတ်ကုန်တစ်ခုဖြစ်ပြီး PDLUX သည် နည်းပညာပိုင်းဆိုင်ရာ ပံ့ပိုးမှုပေးနိုင်ပါသည်။
ဤလက်စွဲစာအုပ်သည် ဤထုတ်ကုန်၏ လက်ရှိအကြောင်းအရာအတွက် ပရိုဂရမ်ဖြစ်ပြီး ထုတ်လုပ်သူအား အသိပေးခြင်းမရှိဘဲ ပြောင်းလဲခြင်းနှင့် ပြုပြင်ခြင်းများ ပြုလုပ်နိုင်သည်။
ကုမ္ပဏီ၏ခွင့်ပြုချက်မရှိဘဲ၊ ဤစာအုပ်ပါအကြောင်းအရာများကို အခြားရည်ရွယ်ချက်များအတွက် ပြန်လည်ထုတ်ဝေခြင်းအား တင်းကြပ်စွာတားမြစ်ထားသည်။
၎င်းသည် လုပ်ဆောင်ခြင်းမရှိဘဲ အာရုံခံကိရိယာမှ တိုက်ရိုက်ထုတ်ပေးသည့် ကြိမ်နှုန်းနိမ့်အချက်ပြမှုနှင့် ညီမျှသည်။ အသုံးပြုသူသည် ဤ output port ကိုအသုံးပြုရန် ပြင်ပ signal amplifier circuit တစ်ခု လိုအပ်ပြီး amplifier circuit ကို မတူညီသော စွမ်းဆောင်ရည်ဖြင့် configure လုပ်နိုင်ပါသည်။ လိုအပ်ချက်များ။
2. ချဲ့ထွင်ထားသော အချက်ပြအထွက်-
ဤအထွက်ပေါက်ကို 20Hz-330Hz low-pass amplification circuit ဖြင့် ချဲ့ထားသည် ( ပူးတွဲပါဖိုင်ကိုကြည့်ပါ )။ ဤ bandwidth ကိုပြည့်မီသောအသုံးပြုသူများသည် ဤ output port ကိုတိုက်ရိုက်အသုံးပြုနိုင်ပြီး ဤ Amplification circuit output port နှင့် 20K potentiometer (potentiometer in series in 1K-2K resistor ဖြင့်) သည် အလွန်အဆင်ပြေသည့် sensitivity ကိုချိန်ညှိနိုင်သည်။
ရည်ညွှန်းဆားကစ်
85dB နှင့် ဘရော့ဘန်း 20Hz-330Hz ရရှိသည့် Band-pass အသံချဲ့စက် ဆားကစ်။
မှတ်ချက်- built-in အသံချဲ့စက် ဆားကစ်သည် ဤ module ၏ စံပုံစံဖွဲ့စည်းမှုဖြစ်ပြီး၊ ဤအသံချဲ့စက်ပတ်လမ်း၏ bandwidth မလုံလောက်ပါက၊ သုံးစွဲသူ၏လိုအပ်ချက်အရ ၎င်းကို ကျွန်ုပ်တို့ စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။
3. MCU လုပ်ဆောင်မှု ရလဒ်-အာရုံခံကိရိယာကို ချဲ့ထွင်ပြီး MCU မှ လုပ်ဆောင်ပြီးနောက် ဤအထွက်ပေါက်သည် လုပ်ဆောင်ချက်အထွက်ပေါက်ဖြစ်နေပါပြီ။ အာရုံခံကိရိယာသည် အရာဝတ္တု၏ ရွေ့လျားမှုကို ထောက်လှမ်းပြီး 1 စက္ကန့် လုပ်ဆောင်ချက် သွေးခုန်နှုန်းကို ထုတ်ပေးသည် (အသုံးပြုသူ လိုအပ်ချက်အရ အထွက်နှုန်းကို စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်)။ ၎င်းကို အလိုအလျောက်တံခါးအာရုံခံကိရိယာများတွင် တိုက်ရိုက်အသုံးချနိုင်ပြီး ဤလိုအပ်ချက်နှင့် ကိုက်ညီသည့် ရေဒါထောက်လှမ်းသည့် ထုတ်ကုန်များတွင်လည်း အသုံးချနိုင်သည်။ LED ကိုညွှန်ပြချက်အဖြစ်မောင်းနှင်ရန်ဤအထွက်ပေါက်ကို 4.7K resistor နှင့်ချိတ်ဆက်နိုင်သည်။
4. လျှောက်လွှာအကြံပြုချက်များ-
PD-V20SL သည် mobile detection + signal amplification circuit +MCU ၏ output အမျိုးမျိုးရှိပြီးသားဖြစ်သောကြောင့်၊ အသုံးပြုသူများသည် power supply အပိုင်း၏ ကောင်းမွန်သောစွမ်းဆောင်ရည်ကိုထည့်သွင်းရန်သာလိုအပ်သည်၊ potentiometer နှင့် light tube indicator light သည် ပြီးပြည့်စုံသော အလိုအလျောက်တံခါးအာရုံခံကိရိယာကို ဖန်တီးနိုင်သည်။ ထုတ်ကုန်စွမ်းဆောင်ရည်ကို တည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရစေရန်အတွက်၊ ဤထုတ်ကုန်သည် ပါဝါထောက်ပံ့မှုအတွက် မြင့်မားသောလိုအပ်ချက်များ၊ တည်ငြိမ်သောစွမ်းဆောင်ရည်၊ အသေးစား ripple coefficient၊ အစွမ်းထက်သောဝင်ရောက်စွက်ဖက်မှုဆန့်ကျင်ရေးစွမ်းဆောင်ရည်သည် အလွန်အရေးကြီးပါသည်။
၄.၁။ ပါဝါထောက်ပံ့မှုဖွဲ့စည်းပုံ- အောက်ပါပုံသည် ကျယ်ပြန့်ဗို့အားကူးပြောင်းပါဝါထောက်ပံ့မှုဖြစ်သည်။ Input Voltage သည် တိုက်ရိုက်ဖြစ်နိုင်သည်။ AC12V-24V အကွာအဝေး သို့မဟုတ် DC12V-35V ဗို့အားတွင် အသုံးပြုသည်။ ပါဝါထောက်ပံ့မှုအရည်အသွေးသည် အလွန်အရေးကြီးသောကြောင့် ပါဝါထောက်ပံ့မှုကို ဒီဇိုင်းဆွဲသည့်အခါ PCB သည် ကျိုးကြောင်းဆီလျော်သောမူအရ ဆားကစ်တစ်ခုသာ ရွေးချယ်ခြင်းနှင့် ဆားကစ်ဘုတ်ပေါ်ရှိ အစိတ်အပိုင်းများ ဖြန့်ဖြူးခြင်းနှင့် ကျိုးကြောင်းဆီလျော်မှုရှိခြင်းတို့ကြောင့် ဖြစ်သည်။ ဝိုင်ယာကြိုးသည် မတူညီသော စွမ်းဆောင်ရည်ကို ထုတ်ပေးလိမ့်မည်။ စွမ်းဆောင်ရည်ကောင်းမွန်သော ပါဝါထောက်ပံ့မှုတွင် ကောင်းမွန်သောဝင်ရောက်စွက်ဖက်မှုဆန့်ကျင်သည့်စွမ်းဆောင်ရည်နှင့် အလွန်နိမ့်သော ripple coefficient ရှိသည်။ အထူးကောင်းမွန်သော ပါဝါထောက်ပံ့မှုသည် PD-V20SL ၏တည်ငြိမ်သောလည်ပတ်မှု၏အခြေခံဖြစ်သည်။ အောက်ပါဆားကစ်များသည် ကိုးကားရန်အတွက်သာဖြစ်သည်။
AC/DC Power Supply Circuit (ကိုးကားရန်အတွက်သာ)
5. Relay execution circuit
အသုံးပြုသူ၏လိုအပ်ချက်အရ ဆားကစ်၏ ဤအစိတ်အပိုင်းကို ရွေးချယ်သည်။ သမားရိုးကျ အလိုအလျောက်တံခါးအာရုံခံကိရိယာများသည် မတူညီသော ထိန်းချုပ်မှုရှိသည်။ နည်းလမ်းများနှင့် မတူညီသော ထိန်းချုပ်မှု ဗို့အားများ ရှိသည်၊ အောက်ပါတို့သည် 12V relay ထိန်းချုပ်မှု၏ ရည်ညွှန်းဆားကစ်ဖြစ်ပြီး ၎င်းကိုလည်း ထိန်းချုပ်နိုင်သည်။ MOS tube၊ reed relay၊ photoelectric coupling စသည်တို့ဖြင့်
Relay switch ချိတ်ဆက်မှု ရည်ညွှန်းဆားကစ် ပုံကြမ်း
6. ထောက်လှမ်းမှုအာရုံခံချိန်ညှိမှု potentiometer ကိုထည့်ပါ။
ထောက်လှမ်းမှုအကွာအဝေးကိုထိန်းချုပ်ရန်အတွက် PD-V20SL အား ပြင်ပအာရုံခံနိုင်စွမ်းချိန်ညှိမှု potentiometer ဖြင့်ချိတ်ဆက်နိုင်သည်၊ သို့မှသာ ထောက်လှမ်းမှုအကွာအဝေးကို potentiometer မှတဆင့်သင့်လျော်သောအကွာအဝေးအတွင်းထိန်းချုပ်နိုင်စေရန်၊ ချိတ်ဆက်မှုနည်းလမ်းသည် အောက်ပါချိတ်ဆက်မှုပုံစံကို ကိုးကားနိုင်ပါသည်။
Peripheral circuit ချိတ်ဆက်မှု schematic
PD-V20SL ဘက်စုံသုံး ရေဒါအာရုံခံကိရိယာ ထုတ်ကုန်များ၏ မတူညီသော အစိတ်အပိုင်းများနှင့် အသုံးချပရိုဂရမ်များကို အထက်တွင် မိတ်ဆက်ခဲ့သည်။ ၌ အထက်ဖော်ပြပါ လုပ်ဆောင်ချက်များကို သီးခြားအသုံးပြုမှုအပြင် ကွဲပြားခြားနားသော လိုအပ်ချက်များအလိုက် ဆင့်ပွားလုပ်ဆောင်နိုင်သည်။ လုပ်ဆောင်ချက်များအတွက် သုံးစွဲသူများ၏ ထုတ်ကုန်သည် သုံးစွဲသူများ၏ တစ်ဦးချင်းလိုအပ်ချက်အရ မတူညီသောလုပ်ဆောင်ချက်များကို စိတ်ကြိုက်ပြုလုပ်နိုင်စေရန်။
7. အသုံးပြုသူလုပ်ဆောင်ချက် စိတ်ကြိုက်ပြုလုပ်ခြင်း။
၇.၁။ ထောက်လှမ်းခြင်း လုပ်ဆောင်ချက် စိတ်ကြိုက်ပြုလုပ်ခြင်း-
ရိုးရိုးရှင်းရှင်းပြောရလျှင် ၎င်းသည် မည်သည့်ထုတ်ကုန်အတွက် အသုံးပြုသည်ကို ဆိုလိုသည်။ ဥပမာအားဖြင့်၊ အလိုအလျောက်တံခါးအာရုံခံထုတ်ကုန်များတွင်အသုံးပြုသောအခါ, MCU pulse signal ကိုထုတ်ပေးပြီး အထူးလိုအပ်ချက်ရှိသည့် အသုံးပြုသူများသည် လိုအပ်ချက်များကို ရှင်းလင်းစွာဖော်ပြနိုင်ပြီး၊ ကျွန်ုပ်တို့သည် ၎င်းကို ဒီဇိုင်းထုတ်နိုင်သည်။ အသုံးပြုသူများ၏လိုအပ်ချက်အရ program ကို။ အသုံးပြုသူများသည် pulse output တွင် MCU ကိုလည်း ချိတ်ဆက်နိုင်ပြီး နောက်ဆက်တွဲလုပ်ဆောင်ချက်အားလုံးကို ဒီဇိုင်းထုတ်နိုင်သည်။ သုံးစွဲသူများအတွက် စိတ်ကြိုက်ပြင်ဆင်ရန် အဆင်ပြေစေမည့် ၎င်းတို့ကိုယ်တိုင်
၇.၂။ လုံခြုံရေးအာရုံခံကိရိယာထုတ်ကုန်များအတွက်-
လုံခြုံရေး ထုတ်ကုန်များအတွက် ပိုမိုသုံးနိုင်သော ပရိုဂရမ်များ၊ ကျွန်ုပ်တို့သည် သုံးစွဲသူများအား လွတ်လပ်သော ဖွံ့ဖြိုးတိုးတက်မှုကို ပံ့ပိုးပေးနိုင်သည်; သို့မဟုတ် သုံးစွဲသူက အဆိုတင်သွင်းသည်။ ဖြေရှင်းချက်၊ PDLUX သည် အသုံးပြုသူအဆိုပြုထားသော ဖြေရှင်းချက်အတိုင်း ဆော့ဖ်ဝဲလ်ကို ရေးသားမည်ဖြစ်သည်။
၇.၃။ အလိုအလျောက်အလင်းရောင်ထုတ်ကုန်များအတွက်:
PD-V20SL သည် ရိုးရှင်းပြီး စနစ်ကျမှုနည်းသော အလိုအလျောက် အလင်းရောင်အာရုံခံကိရိယာများ၏ လိုအပ်ချက်များကို ပေးပို့နိုင်ပြီး အသုံးပြုသူများသည် တိုက်ရိုက် configure ပြုလုပ်နိုင်သည်။ ရိုးရှင်းသောအာရုံခံဆားကစ်နှင့် ထုတ်ကုန်များဖွဲ့စည်းရန် MCU အထွက်ပေါက်ပေါ်ရှိ epitaxial execution circuit ။
8. စိတ်ကြိုက်လုပ်ဆောင်ချက်များကို ဖွံ့ဖြိုးတိုးတက်စေရန် သုံးစွဲသူများအား ပံ့ပိုးကူညီပါ။
PD-V20SL module သည် အဖွင့်ပရိုဂရမ်ရေးသားခြင်းလုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးသည်။ ဆိုလိုသည်မှာ အသုံးပြုသူများသည် လက္ခဏာများအလိုက် ပရိုဂရမ်များကို ရေးသားနိုင်သည်။ ၎င်းတို့၏ကိုယ်ပိုင်ထုတ်ကုန်များ၏ 5 ports မှတိုက်ရိုက်ရေးပါ၊ နှင့်ကိုယ်ပိုင်လုပ်ဆောင်နိုင်သောအင်္ဂါရပ်များနှင့်လုပ်ဆောင်ချက်များကိုလွတ်လပ်စွာဖန်တီးနိုင်သည်။ ထုတ်ကုန်များနှင့် ဆော့ဖ်ဝဲလ်မှတစ်ဆင့် အသုံးပြုသူများ လိုချင်သည့် မတူညီသောလုပ်ဆောင်ချက်များကို အလွယ်တကူရေးချပါ။
9. ကြိုတင်ကာကွယ်မှုများ
၉.၁။ ထုတ်လုပ်မှုလုပ်ငန်းစဉ်တွင် တည်ငြိမ်လျှပ်စစ်ဓာတ်အား အကာအကွယ်ပေးရန် အထူးဂရုပြုသင့်သည်။
၉.၂။ ဆားကစ်ဘုတ်၏အထူသည် 1.2 မီလီမီတာသာရှိသောကြောင့် ပင်ခေါင်းခေါင်းအား အလွန်အကျွံဖိအားပေး၍မရပါ၊ အထူးသဖြင့် အလွန်အကျွံ၊ ဘေးဘက်ရှိ တွန်းအားသည် အတွင်းပတ်လမ်းကို ကျိုးပျက်စေပြီး အာရုံခံကိရိယာကို အလွယ်တကူ ပျက်စီးစေနိုင်သည်။
၉.၃။ K-band ရေဒါအာရုံခံကိရိယာများသည် အိမ်၏ပစ္စည်းနှင့် အထူအတွက် အထူးလိုအပ်ချက်များရှိသည်။ ယေဘူယျအားဖြင့် အခွံပစ္စည်း အထူ 1.5-3mm ရှိသော ABS အင်ဂျင်နီယာ ပလပ်စတစ်ဖြင့် ပြုလုပ်ထားသည်။ အာရုံခံကိရိယာနှင့် ကျွန်ုပ်တို့၏ လေယာဉ်အင်တင်နာကြား အကွာအဝေးသည် 5-7mm၊ အမှန်တကယ်စမ်းသပ်တပ်ဆင်မှုအရ ကိုက်ညီပြီး ပြုပြင်သင့်ပါသည်။ အရှေ့ဘက်တွင် သတ္တုဒိုင်းများကို အသုံးမပြုရပါ။ အာရုံခံကိရိယာ၏ မဟုတ်ပါက အာရုံခံကိရိယာသည် အရှေ့မှရွေ့လျားနေသော အရာဝတ္ထုများကို ကောင်းစွာသိရှိနိုင်မည်မဟုတ်ပေ။
PD-V20SL သည် ထုတ်ကုန်ဖွံ့ဖြိုးတိုးတက်မှုကို ရိုးရှင်းစေသည်။ ထုတ်ကုန်၏ ထောက်လှမ်းမှု ကြည်လင်ပြတ်သားမှုသည် မြင့်မားသည်၊ လိုအပ်ချက်အရ ပါဝါထောက်ပံ့မှုနှင့် actuator ကို တပ်ဆင်ထားသရွေ့ PD-V20SL ၏ အစိတ်အပိုင်းတစ်ခုကသာ အလိုအလျောက်တံခါးအာရုံခံကိရိယာ၊ လုံခြုံရေးအာရုံခံကိရိယာ၊ အလိုအလျောက် induction မီးအိမ် ထုတ်ကုန်များကို အပြီးသတ်နိုင်သည်။ ၎င်း၏ ပါဝါသုံးစွဲမှုသည် သာမန်အာရုံခံကိရိယာများထက် သုံးပုံတစ်ပုံသာရှိသည်။ ပေါင်းစပ်အာရုံခံကိရိယာသည် မတူညီသောလုပ်ဆောင်ချက်များကို ထုတ်လုပ်နိုင်စေရန် ထုတ်လုပ်မှုနည်းလမ်းကို မတူညီသောအသုံးပြုသူများ၏ တစ်ဦးချင်းလိုအပ်ချက်များနှင့် အံဝင်ခွင်ကျဖြစ်စေနိုင်သည်။
PD-V20SL ပေါင်းစပ် ဘက်စုံသုံး ရေဒါအာရုံခံကိရိယာသည် PDLUX မှတီထွင်ပြီး မူပိုင်ခွင့်တင်ထားသော ထုတ်ကုန်တစ်ခုဖြစ်ပြီး PDLUX သည် နည်းပညာပိုင်းဆိုင်ရာ ပံ့ပိုးမှုပေးနိုင်ပါသည်။
ဤလက်စွဲစာအုပ်သည် ဤထုတ်ကုန်၏ လက်ရှိအကြောင်းအရာအတွက် ပရိုဂရမ်ဖြစ်ပြီး ထုတ်လုပ်သူအား အသိပေးခြင်းမရှိဘဲ ပြောင်းလဲခြင်းနှင့် ပြုပြင်ခြင်းများ ပြုလုပ်နိုင်သည်။
ကုမ္ပဏီ၏ခွင့်ပြုချက်မရှိဘဲ၊ ဤစာအုပ်ပါအကြောင်းအရာများကို အခြားရည်ရွယ်ချက်များအတွက် ပြန်လည်ထုတ်ဝေခြင်းအား တင်းကြပ်စွာတားမြစ်ထားသည်။
မူပိုင်ခွင့်တင်ထားသော ထုတ်ကုန်အတုများကို တရားစွဲမည်
