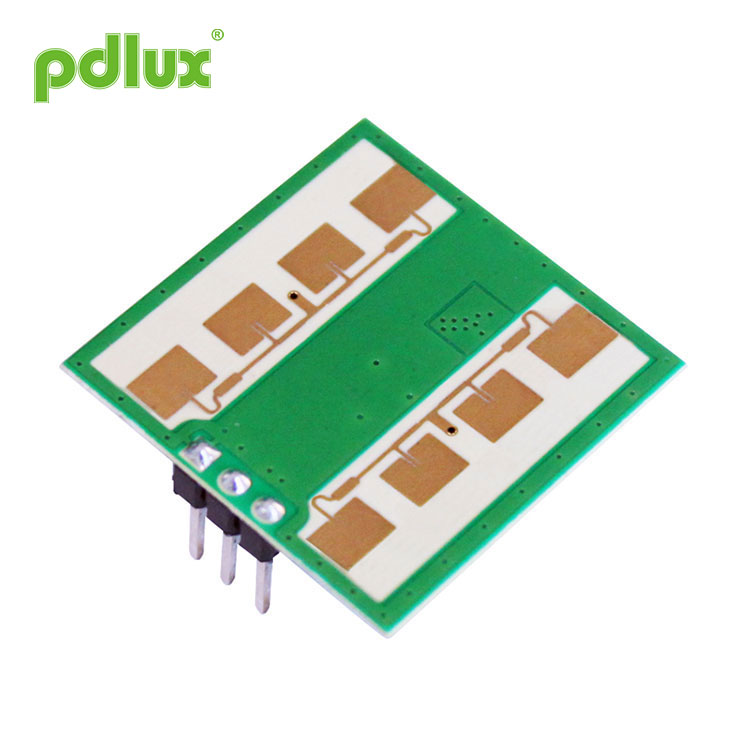

High Sensitivity Pdlux PD-V12H 24.125GHz ကြိမ်နှုန်းမြင့် Microwave Doppler Radar Sensor မော်ဂျူး
ကျွန်ုပ်တို့ထံမှ High Sensitivity Pdlux PD-V12H 24.125GHz High-frequency Microwave Doppler Radar Sensor Module ကို ဝယ်ယူရန် ကြိုဆိုပါသည်။ ဖောက်သည်များထံမှ တောင်းဆိုချက်တိုင်းကို 24 နာရီအတွင်း အကြောင်းပြန်ပါသည်။
မော်ဒယ်:PD-V12
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
High Sensitivity Pdlux PD-V12H 24.125GHz ကြိမ်နှုန်းမြင့် Microwave Doppler Radar Sensor မော်ဂျူး
 |
High Sensitivity Pdlux PD-V12H 24.125GHz ကြိမ်နှုန်းမြင့် Microwave Doppler Radar Sensor မော်ဂျူး ကို အသုံးပြုခြင်း ● Intelligent ခလုတ် ● နံရံချိတ်ဆွဲခလုတ် ● ကျူးကျော်သူကို ထောက်လှမ်းပါ။ PD-V12H 24.125GHz Microwave Motion Sensor သည် K-Band Bi-Static Doppler transceiver module တစ်ခုဖြစ်သည်။ ၎င်းသည် တပ်ဆင်ထားသည့် Resonator Oscillator (CRO) ဖြစ်သည်။ ဤမော်ဂျူး၊ PD-V12H သည် နံရံတပ်ဆင်ခြင်းအတွက် သင့်လျော်သော Flat Plane Antenna ကို လက်ခံပါသည်။ ၎င်းသည် ၎င်း၏ ရှေ့အချက်ပြမှု ခံယူနိုင်စွမ်းကို မြှင့်တင်နိုင်ပြီး ၎င်း၏ ဘေးဘီ မျက်မမြင်ဧရိယာကို လျှော့ချနိုင်သည်။ ၎င်း၏စွမ်းဆောင်ရည်သည် ဈေးကွက်ရှိ ဆင်ဆာများထက် ပိုမိုကောင်းမွန်သည်။ ဤ module သည် အလိုအလျောက်အလင်းရောင်ခလုတ်များတွင် occupancy sensor အတွက် သင့်လျော်ပါသည်။ ၎င်းကို ceiling mount intruder detectors များအတွက်လည်း အသုံးပြုနိုင်ပါသည်။ EN 300440-V2.1.1၊ EN 62479:2010 အရ၊ RED ညွှန်ကြားချက်-2014/53/EU FCC အပိုင်း 15.249 အရ သိရသည်။EN 62321၊ ROHS ညွှန်ကြားချက် - 2011/65/EU အရ၊ REACH ညွှန်ကြားချက် - 1907/2006/EC အရ |
|
ကန့်သတ်ချက် |
မှတ်စုများ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
|
ထောက်ပံ့ရေးဗို့အား |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
လက်ရှိစားသုံးမှု |
Icc |
25 |
42 |
45 |
mA |
|
လည်ပတ်မှုမုဒ် |
PWM ဖြင့် စွမ်းဆောင်ထားသောကြောင့် ၎င်းသည် အလုပ်လုပ်နေသော လက်ရှိအား 3-15mA တွင် ထိန်းချုပ်နိုင်သည်။ |
||||
|
Pulse Width |
သွေးခုန်နှုန်း |
10 |
μs |
||
|
Operating အပူချိန် |
ထိပ်တန်း |
-30~+85 +100 (အများဆုံး) |
℃ |
||
|
သိုလှောင်မှုအပူချိန် |
Tstg |
စာ-၁၀ |
+60 |
℃ |
|
|
တည်ငြိမ်သောအချိန် |
|
<၅ |
µ စက္ကန့် |
||
|
ကြိမ်နှုန်းသတ်မှတ်ချက် |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
နှုတ်ခမ်းစူသည်။ |
<2.0 |
<၂.၅ |
<3.0 |
mW |
|
သိုလှောင်မှုပတ်ဝန်းကျင် စိုထိုင်းဆ |
45%~65% |
RH |
|||
သတိပေးချက်- အမှန်တကယ် ထောက်လှမ်းမှု အတိုင်းအတာသည် circuit ၏ အချက်ပြ ချဲ့ထွင်မှု ရရှိမှု၊ PCBA ၏ အလုံးစုံ အပြင်အဆင် နှင့် MCU ၏ တံခါးခုံ တို့နှင့် သက်ဆိုင်ပါသည်။
မှတ်ချက် 1- ရောင်ခြည်ထုတ်လွှတ်မှုများအား FCC နှင့် CE စည်းမျဉ်းများနှင့် ကိုက်ညီစေရန် ဒီဇိုင်းထုတ်ထားသည်။
မှတ်ချက် 2- လက်ခံရရှိထားသော Signal Strength (RSS) ကို စုစုပေါင်း 1 Ways path loss 70dB ဖြင့် တိုင်းတာသည်။
မှတ်ချက် 3- ဆူညံသံဗို့အားများကို Anechoic အခန်းအတွင်းရှိ အထွက်ပေါက်ပေါက်တွင် 10Hz မှ 100Hz မှ တိုင်းတာသည်။
မှတ်ချက် 4- Pulse လည်ပတ်မှု
