ဆူညံသံနည်းပါးပြီး တည်ငြိမ်မှုမြင့်မားသော Resolution မြင့်မားသော အလိုအလျောက်တံခါးအာရုံခံကိရိယာ

PD-165 သည် PDLUX ကုမ္ပဏီမှ ပိုင်ဆိုင်သည့် မြင့်မားသော Resolution နိမ့်သောဆူညံသံနှင့် တည်ငြိမ်မှုမြင့်မားသော တံခါးအာရုံခံကိရိယာဖြစ်ပြီး၊ အမှီအခိုကင်းသောဉာဏပစ္စည်းမူပိုင်ခွင့်အခွင့်အရေးများ၏ဗဟိုကြိမ်နှုန်းနှင့်အတူ 24.125GHz စျေးကွက်ရှိဆင်တူအာရုံခံကိရိယာများနှင့်နှိုင်းယှဉ်ပါက၎င်းသည်နိမ့်သည်။ ဆူညံသံ၊ ပိုမြင့်သော ထောက်လှမ်းမှု ပြတ်သားမှုနှင့် ပိုကြီးသော ထောက်လှမ်းမှုထောင့်။

မော်ဒယ်:PD-165

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

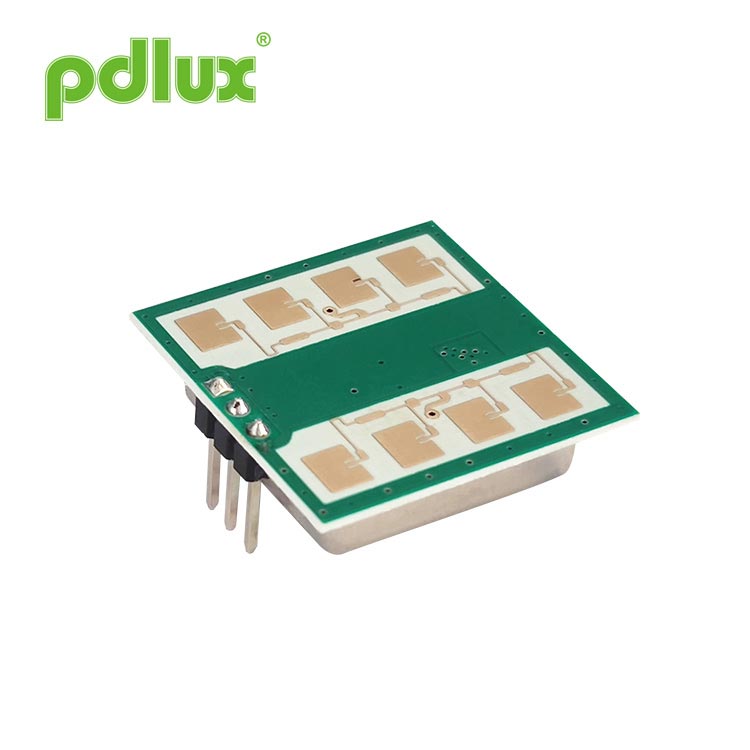

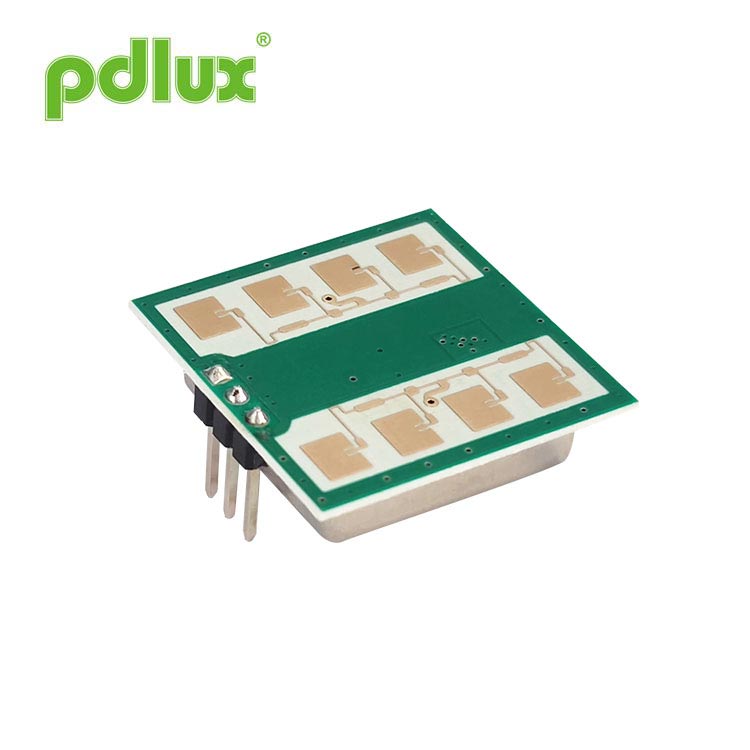

PD-165 24.125GHz မိုက်ခရိုဝေ့ဖ် လှုပ်ရှားမှုအာရုံခံကိရိယာ

လျှောက်လွှာ

အသိဉာဏ်ခလုတ်
ကျူးကျော်သူကို ထောက်လှမ်းသည်။

နံရံချိတ်ဆွဲခလုတ်

PD-165 သည် PDLUX ကုမ္ပဏီမှ ပိုင်ဆိုင်သည့် မြင့်မားသော Resolution နိမ့်သောဆူညံသံနှင့် တည်ငြိမ်မှုမြင့်မားသော တံခါးအာရုံခံကိရိယာဖြစ်ပြီး၊ အမှီအခိုကင်းသောဉာဏပစ္စည်းမူပိုင်ခွင့်အခွင့်အရေးများ၏ဗဟိုကြိမ်နှုန်းနှင့်အတူ 24.125GHz စျေးကွက်ရှိဆင်တူအာရုံခံကိရိယာများနှင့်နှိုင်းယှဉ်ပါက၎င်းသည်နိမ့်သည်။ ဆူညံသံ၊ ပိုမြင့်သော ထောက်လှမ်းမှု ပြတ်သားမှုနှင့် ပိုကြီးသော ထောက်လှမ်းမှုထောင့်။ ပိုမြင့်တယ်။ ရွေ့လျားနေသော ပစ်မှတ်များကို ထောက်လှမ်းရန် တည်ငြိမ်မှု။ အစရှိတဲ့ နယ်ပယ်တွေမှာ တွင်ကျယ်စွာ အသုံးပြုနိုင်ပါတယ်။ လုံခြုံရေး ရွေ့လျားပစ်မှတ်ကို ထောက်လှမ်းခြင်း၊ အလိုအလျောက် တံခါးအာရုံခံကိရိယာများ၊ အသက်ရှိခြင်း ထောက်လှမ်းခြင်း၊ ရွေ့လျားမှုအမြန်နှုန်းသိရှိခြင်း၊ လှုပ်ရှားမှုအာရုံခံ အလိုအလျောက်အလင်းရောင်၊ စသည်တို့

PD-165 သည် ထောက်လှမ်းမှု၏ ပျမ်းမျှ အာရုံခံနိုင်စွမ်းကို အပြည့်အဝ ထည့်သွင်းစဉ်းစားသည်။ ဧရိယာ။ ၎င်းတွင် မြင့်မားသော ထောက်လှမ်းမှုပြတ်သားမှု၊ ကောင်းမွန်သော လိုက်လျောညီထွေရှိပြီး ကောင်းမွန်သည်။ low-voltage လက္ခဏာများအပြင် low-frequency offset. ကတစ် စွမ်းဆောင်ရည်မြင့် မိုဘိုင်းထောက်လှမ်းအာရုံခံကိရိယာ။

EN 300440၊ EN 62479 အရ
RED ညွှန်ကြားချက် - 2014/53/EU
FCC အပိုင်း 15.249 အရ သိရသည်။
EN 62321၊ ROHS ညွှန်ကြားချက် - 2011/65/EU အရ၊
REACH ညွှန်ကြားချက် - 1907/2006/EC အရ

ထုတ်ကုန်အရွယ်အစား

Products size

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

ကန့်သတ်ချက်	မှတ်စုများ	မင်း	စာရိုက်ပါ။	မက်တယ်။		ယူနစ်
ထောက်ပံ့ရေးဗို့အား	Vcc	3.0	5.0	5.25		V
လက်ရှိစားသုံးမှု	Icc	20	35	38		mA
လည်ပတ်မှုမုဒ်	PWM ဖြင့် စွမ်းဆောင်ထားသောကြောင့် 3-15mA တွင် အလုပ်လုပ်သော လက်ရှိကို ထိန်းချုပ်နိုင်သည်။
Pulse Width	သွေးခုန်နှုန်း			10		μs
Operating အပူချိန်	ထိပ်တန်း			-30~+85+100 (အများဆုံး)		℃
သိုလှောင်မှုအပူချိန်	Tstg			စာ-၁၀	+60	℃
တည်ငြိမ်သောအချိန်					<၅	µ စက္ကန့်
ကြိမ်နှုန်းသတ်မှတ်ချက်	f		24.000	24.125	24.250	GHz
Radiated Power (EIRP)	နှုတ်ခမ်းစူသည်။		<2.0	<၂.၅	<3.0	mW
သိုလှောင်မှုပတ်ဝန်းကျင် စိုထိုင်းဆ	45%~65%					RH

သတိပေးချက်- အမှန်တကယ် ထောက်လှမ်းမှု အတိုင်းအတာသည် ဆားကစ်၏ အချက်ပြ ချဲ့ထွင်မှု ရရှိမှု၊ PCBA ၏ အလုံးစုံ အပြင်အဆင် နှင့် တံခါးခုံ တို့နှင့် သက်ဆိုင်သည် MCU ၏ အပလီကေးရှင်းအရ၊ mixer မှ amplification circuit သို့ IF signal output ကို လုံလောက်သော amplitude ပေးနိုင်ရန်၊ စုစုပေါင်းပြင်ပချဲ့ထွင်မှုလိုအပ်သောပမာဏသည် 70 မှ 80dB ဝန်းကျင်ရှိနိုင်သည် (ကွဲပြားခြားနားသော band width နှင့် gains ကွဲပြားမှုအလိုက် configure လုပ်ထားသည် လိုအပ်ချက်)။

- IF Output-
- PD-165F သမားရိုးကျ ထောက်လှမ်းမှု အကွာအဝေး (350-550mVp-p)
- PD-165H မြင့်မားသော အာရုံခံနိုင်စွမ်းဗားရှင်း (580-980mVp-p)

မှတ်ချက် 1- ရောင်ခြည်ထုတ်လွှတ်မှုများအား FCC နှင့် CE စည်းမျဉ်းများနှင့် ကိုက်ညီစေရန် ဒီဇိုင်းထုတ်ထားသည်။
မှတ်ချက် 2- လက်ခံရရှိထားသော Signal Strength (RSS) ကို စုစုပေါင်း 1 Ways path loss 70dB ဖြင့် တိုင်းတာသည်။

မှတ်ချက် 3- Pulse လည်ပတ်မှု
