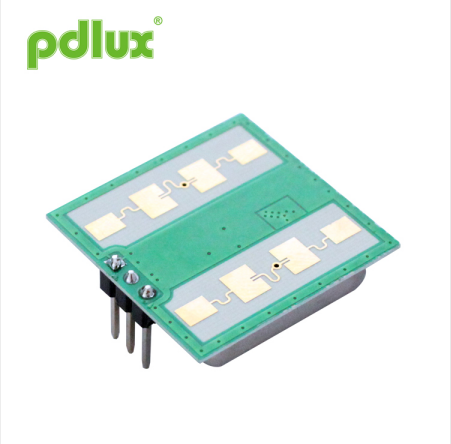

24GHz Doppler Radar Speed Sensor
24GHz doppler ရေဒါအမြန်နှုန်းအာရုံခံကိရိယာသည် K-band doppler transceiver module ဖြစ်သည်။ ၎င်းသည် ကျွန်ုပ်တို့၏ကိုယ်ပိုင်ဒီဇိုင်း၏ ပြားချပ်ချပ်အင်တင်နာတစ်ခုဖြစ်ပြီး ကောင်းစွာလိုက်ဖက်ညီသော ထုတ်လွှင့်မှုများနှင့် ဧည့်ခံစနစ်တစ်ခုဖြစ်သည်။
မော်ဒယ်:PD-V11H
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
24GHz Doppler Radar Speed Sensor
|
လျှောက်လွှာ
|
24GHz Doppler Radar Speed Sensor သည် K-band doppler transceiver module ဖြစ်သည်။ ၎င်းသည် ကျွန်ုပ်တို့၏ကိုယ်ပိုင်ဒီဇိုင်း၏ ပြားချပ်ချပ်အင်တင်နာတစ်ခုဖြစ်ပြီး ကောင်းစွာလိုက်ဖက်ညီသော ထုတ်လွှင့်မှုများနှင့် ဧည့်ခံစနစ်တစ်ခုဖြစ်သည်။
ကျွန်ုပ်တို့သည် ပိုမိုအဓိပ္ပာယ်ရှိစေရန်အတွက် အတွင်းပိုင်းအပြင်အဆင်ကို ပြန်လည်တွက်ချက်ပြီး ပြန်လည်ပြင်ဆင်ထားပါသည်။ အာရုံခံကိရိယာ၏ ပင်မကြိမ်နှုန်းကို ပိုမိုတည်ငြိမ်စေပါသည်။ ဤအရာများသည် ကျွန်ုပ်တို့၏ ဒီဇိုင်းမူပိုင်ခွင့်များဖြစ်ပြီး ပတ်ဝန်းကျင်အပူချိန်၏ ကျယ်ပြန့်သည်။
V11-H တွင် ဆူညံသံနည်းခြင်း၊ ကြည်လင်ပြတ်သားမှု မြင့်မားပြီး အာရုံခံနိုင်စွမ်း ပိုမြင့်မားသည်။ Built-in anti-static လုပ်ဆောင်ချက်။ ရိုးရာအလားတူ ထုတ်ကုန်များနှင့် နှိုင်းယှဉ်ပါက စွမ်းဆောင်ရည်သည် ပိုမိုတည်ငြိမ်ပြီး ယုံကြည်စိတ်ချရသည်။
V11-M နှင့် V11-L တို့သည် သုံးစွဲသူ၏ လိုအပ်ချက်များကို စိတ်ကြိုက်ပြင်ဆင်နိုင်သော မတူညီသော အာရုံခံနိုင်စွမ်းများဖြစ်သည်။
ဤအာရုံခံ module စီးရီးများသည် အလိုအလျောက်အလင်းရောင်အတွက် အကောင်းဆုံးဖြစ်သည်။ လုံခြုံရေး ဒိုမိန်း အပြုအမူ ကျူးကျော်မှု ထောက်လှမ်းမှု အာရုံခံကိရိယာ။ EN 300440-V2.1.1၊ EN 62479:2010 RED ညွှန်ကြားချက် - 2014/53/EU အရ FCC အပိုင်း 15.249 အရ သိရသည်။ EN 62321 အရ ROHS ညွှန်ကြားချက် - 2011/65/EU REACH ညွှန်ကြားချက် - 1907/2006/EC အရ၊ |
|
ကန့်သတ်ချက် |
မှတ်စုများ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
|
ထောက်ပံ့ရေးဗို့အား |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
လက်ရှိစားသုံးမှု |
Icc |
20 |
35 |
38 |
mA |
|
လည်ပတ်မှုမုဒ် |
PW ဖြင့် မောင်းနှင်ပြီး အလုပ်လုပ်သော လက်ရှိအား 3-15mA ဖြင့် ထိန်းချုပ်နိုင်သည်။ |
||||
|
Pulse Repetition Frequency |
၁-၁၀ |
KHz |
|||
|
Operating အပူချိန် |
ထိပ်တန်း |
-30~+85+100 (အများဆုံး) |
℃ |
||
|
သိုလှောင်မှုအပူချိန် |
Tstg |
စာ-၁၀ |
+60 |
℃ |
|
|
တည်ငြိမ်တဲ့အချိန် |
|
<၅ |
µ စက္ကန့် |
||
|
ကြိမ်နှုန်းသတ်မှတ်ချက် |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
နှုတ်ခမ်းစူသည်။ |
<2.0 |
<၂.၅ |
<3.0 |
mW |
|
Pulse Width |
> 3 စက္ကန့် |
||||
|
သိုလှောင်မှုပတ်ဝန်းကျင်စိုထိုင်းဆ |
45%~65% |
RH |
|||
မှတ်ချက် 1- ရောင်ခြည်ထုတ်လွှတ်မှုများအား FCC စည်းမျဉ်းများနှင့် ကိုက်ညီစေရန် ဒီဇိုင်းထုတ်ထားသည်။
မှတ်ချက် 2- လက်ခံရရှိထားသော Signal Strength (RSS) ကို စုစုပေါင်း 1 Ways path loss 70dB ဖြင့် တိုင်းတာသည်။
မှတ်ချက် 3- ဆူညံသံဗို့အားများကို Anechoic အခန်းအတွင်းရှိ အထွက်ပေါက်ပေါက်တွင် 10Hz မှ 100Hz မှ တိုင်းတာသည်။
မှတ်ချက် 4- Pulse လည်ပတ်မှု
