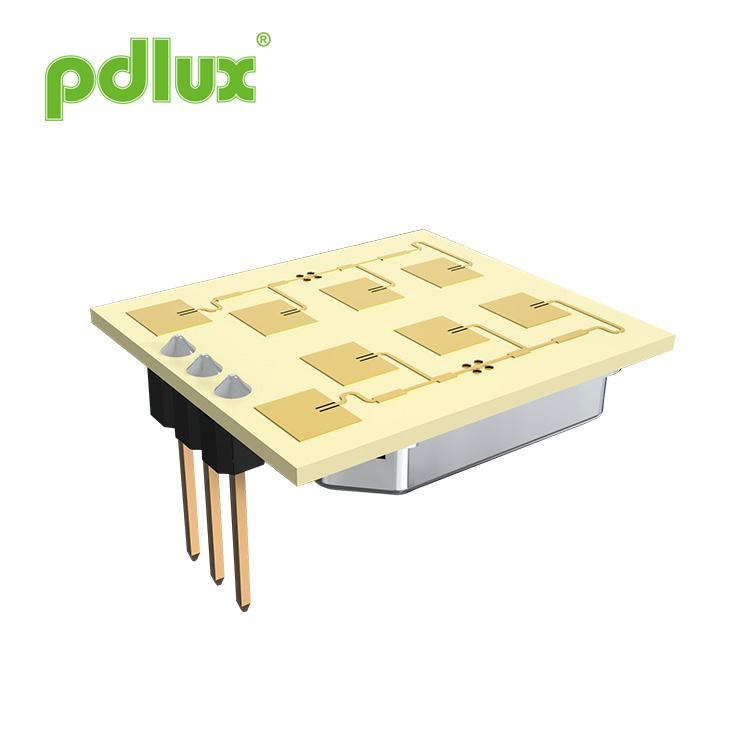

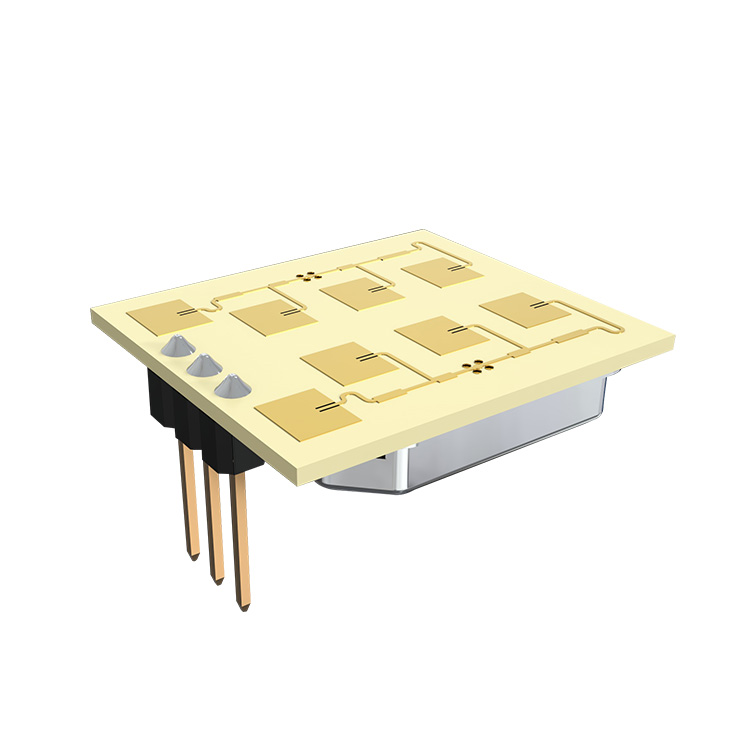

24.125GHz Miniature Microwave Radar Sensor
24.125GHz Miniature Microwave Radar Sensor သည် K-Band Bi-Static Doppler transceiver modlue ဖြစ်သည်။ ၎င်းသည် တပ်ဆင်ထားသော Resonator Oscillator (CRO) ဖြစ်သည်။ ဤ module၊ V10 သည် နံရံတပ်ဆင်ခြင်းအတွက် သင့်လျော်သော flat Plane Antenna ကို လက်ခံပါသည်။ ၎င်းသည် ၎င်း၏ ရှေ့အချက်ပြမှု ခံယူနိုင်စွမ်းကို မြှင့်တင်နိုင်ပြီး ၎င်း၏ ဘေးဘီ မျက်မမြင်ဧရိယာကို လျှော့ချနိုင်သည်။ ၎င်း၏စွမ်းဆောင်ရည်သည် ဈေးကွက်ရှိ ဆင်ဆာများထက် ပိုမိုကောင်းမွန်သည်။
မော်ဒယ်:PD-V10
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
24.125GHz Miniature Microwave Radar Sensor
24.125GHz Miniature Microwave Radar Sensor သည် K-Band Bi-Static Doppler transceiver modlue ဖြစ်သည်။ ၎င်းသည် တပ်ဆင်ထားသော Resonator Oscillator (CRO) ဖြစ်သည်။ ဤ module၊ V10 သည် နံရံတပ်ဆင်ခြင်းအတွက် သင့်လျော်သော flat Plane Antenna ကို လက်ခံပါသည်။ ၎င်းသည် ၎င်း၏ ရှေ့အချက်ပြမှု ခံယူနိုင်စွမ်းကို မြှင့်တင်နိုင်ပြီး ၎င်း၏ ဘေးဘီ မျက်မမြင်ဧရိယာကို လျှော့ချနိုင်သည်။ ၎င်း၏စွမ်းဆောင်ရည်သည် ဈေးကွက်ရှိ ဆင်ဆာများထက် ပိုမိုကောင်းမွန်သည်။
ဤ module သည် အလိုအလျောက်အလင်းရောင်ခလုတ်များတွင် occupancy sensor အတွက် သင့်လျော်ပါသည်။ ၎င်းကို ceiling mount intruder detectors များအတွက်လည်း အသုံးပြုနိုင်ပါသည်။
EN 300440-V2.1.1၊ EN 62479:2010၊ RED ညွှန်ကြားချက်-2014/53/eu၊
FCC အပိုင်း 15.249 အရ သိရသည်။
EN 62321၊ROHS ညွှန်ကြားချက်-2011/65/eu အရ REACH ညွှန်ကြားချက်-1907/2006/ec အရ၊
|
24.125GHz Miniature Microwave Radar Sensor ၏ အသုံးချမှု ● Intelligent ခလုတ် ● နံရံချိတ်ဆွဲခလုတ် ● ကျူးကျော်သူကို ထောက်လှမ်းပါ။ အင်္ဂါရပ်နှင့်အားသာချက် ● ကြိုးမဲ့ပါဝါအထွက်နည်း ● ပါဝါသုံးစွဲမှု နည်းပါးခြင်း။ ● အဆက်အသွယ်မရှိသော ထောက်လှမ်းမှု ● ထိန်းချုပ်ကိရိယာနှင့် ချိတ်ဆက်ရန် လွယ်ကူသည်။ ● ဆူညံသံအထွက်နည်းခြင်း။ |
 |
|
ကန့်သတ်ချက် |
မှတ်စုများ |
မင်း |
စာရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
|
ကြိမ်နှုန်းသတ်မှတ်ချက် |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
|
ဖြေရှင်းချိန် |
|
5 |
10 |
20 |
µ စက္ကန့် |
|
Signal Strength ကို ရရှိခဲ့သည်။ |
2 |
150 |
200 |
250 |
μVp-p |
|
ဆူညံသံ |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
ထောက်ပံ့ရေးဗို့အား |
|
4.75 |
5.0 |
5.25 |
VDC |
|
VCO |
|
0.5 |
|
2 |
V |
|
လက်ရှိစားသုံးမှု |
|
25 |
35 |
45 |
mA |
|
Pulse Repetition Frequency |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
Pulse Width |
4 |
10 |
20 |
30 |
µ စက္ကန့် |
|
Operating အပူချိန် |
|
စာ-၂၀ |
25 |
60 |
℃ |
|
အလေးချိန် |
|
2.5 |
3.5 |
4.0 |
g |
မှတ်ချက် 1- ရောင်ခြည်ထုတ်လွှတ်မှုများအား FCC စည်းမျဉ်းများနှင့် ကိုက်ညီစေရန် ဒီဇိုင်းထုတ်ထားသည်။
မှတ်ချက် 2- လက်ခံရရှိထားသော Signal Strength (RSS) ကို စုစုပေါင်း 1 Ways path loss 70dB ဖြင့် တိုင်းတာသည်။
မှတ်ချက် 3- ဆူညံသံဗို့အားများကို Anechoic အခန်းအတွင်းရှိ အထွက်ပေါက်ပေါက်တွင် 10Hz မှ 100Hz မှ တိုင်းတာသည်။
မှတ်ချက် 4- Pulse လည်ပတ်မှု
