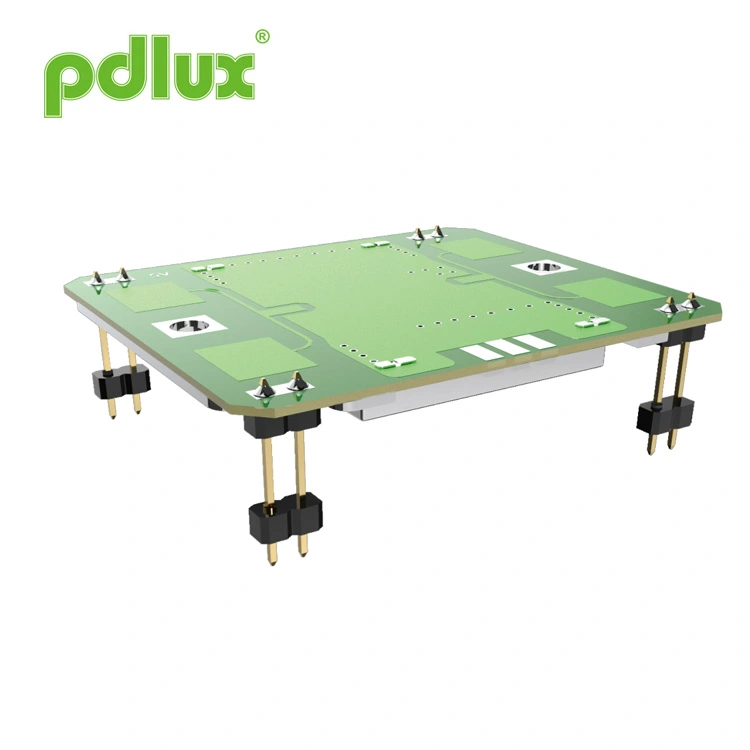

10.587GHz Security Microwave Radar Sensor Module
Pdlux သည် 10.587GHz Security Microwave Radar Sensor Module ၏ X-band (10.525-10.687GHz၊ ဒေသအလိုက် စိတ်ကြိုက်ပြင်ဆင်နိုင်သော ကြိမ်နှုန်း) တွင် သီးသန့် ပေးသွင်းသူဖြစ်သည်။ ဖာထေးမှုအင်တင်နာ၊ DRO၊ နိမ့်သောလက်ရှိရေစီးကြောင်းနှင့် ကျစ်လျစ်သောအရွယ်အစားတို့ပါရှိသော၊ ၎င်းသည် ပြောင်းလွယ်ပြင်လွယ်တပ်ဆင်မှုအတွက် ထောင့်ကျယ် (H-plane) နှင့် ထောင့်ကျဉ်း (E-plane) ထောက်လှမ်းမှုကို ထောက်ပံ့ပေးသည်။ PWM မုဒ်မှတစ်ဆင့် ပါဝါသုံးစွဲမှုကို ပိုမိုလျှော့ချနိုင်သည်။ RoHS နှင့်ကိုက်ညီသော၊ ၎င်းသည် လုံခြုံရေးစနစ်များ၊ အလိုအလျောက်တံခါးများ၊ လှုပ်ရှားမှုအလင်းရောင်၊ IoT နှင့် အမြန်နှုန်းအာရုံခံကိရိယာများအတွက် သင့်လျော်သည်။
မော်ဒယ်:PD-V9H
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
PD-V9H
- ကြိမ်နှုန်းဆက်တင်- 10.587GHz ±10M
- Patch Antenna အပါအဝင်
- DRO- Dielectric Resonator Oscilato
- Low DC Current Drain
- အရွယ်အစားသေးငယ်
- RoHS လိုက်နာမှု
| ကုသိုလ်ကံ | သတ်မှတ်ချက်များ | |
| ကြိမ်နှုန်းသတ်မှတ်ချက် | 10.587GHz ±10M | |
| အခြေအနေ | Ta = +25 C၊ Vin = +5 VDC | |
| လည်ပတ်ဗို့အား | +5.0 ± 0.5 VDC | |
| လည်ပတ်နေသောလက်ရှိ | <32 mA အမျိုးအစား။ | |
| အထွက်ပါဝါ | 20 mW (13 dBm) E.I.R.P. စာရိုက်ပါ။ | |
| ကြိမ်နှုန်းတည်ငြိမ်မှု | ±5 MHz အမြင့်ဆုံး (Ta: -30 မှ +55 C) | |
| Loss Sensitivity ကို ပြန်ပေးပါ။ | -90 dBc အမျိုးအစား။ | |
| ဒုတိယ Harmonic ထုတ်လွှတ်မှု | -40 dBm အကွာအဝေး | |

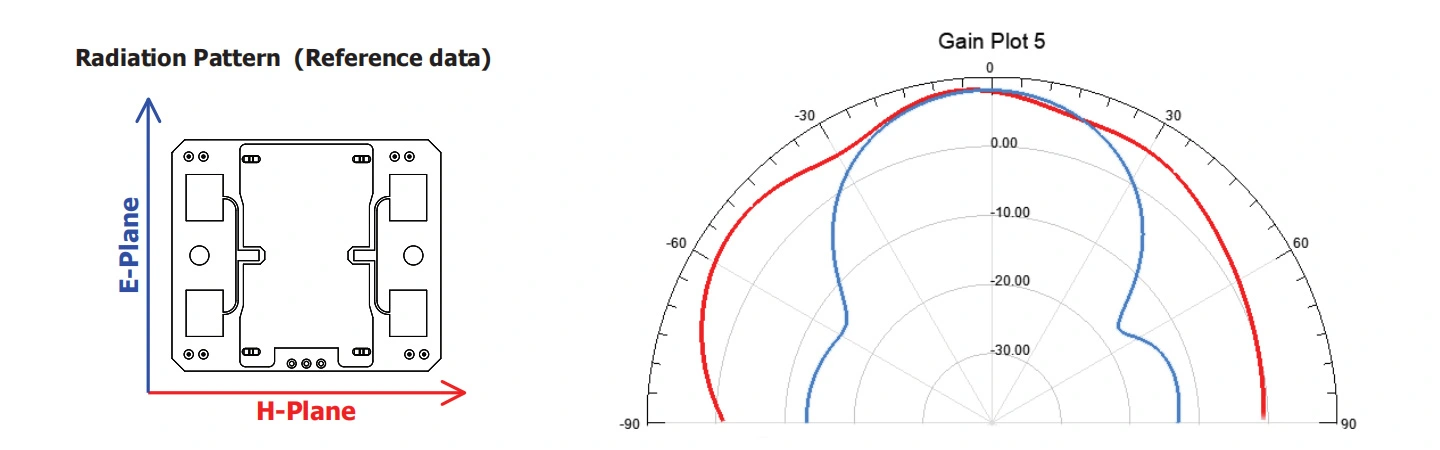

| Antenna Beamwidth (-3 dB) | E-Plane | ၃၆ ဒီဂရီ။ (Oretical full angle 72 ဒီဂရီ) |
| H-Plane | ၇၂ ဒီဂရီ။ (Oretical full angle 144 ဒီဂရီ) | |
| RF Interface | Patch Antenna | |
| အပူချိန်အတိုင်းအတာ | -30 မှ +55 C (ပုံမှန်အသုံးပြုမှုအတိုင်းအတာ)၊ -40 မှ +80 C (အများဆုံးအသုံးပြုမှုအတိုင်းအတာ) | |
| စည်းကမ်းလိုက်နာမှု | -30 ETS 300 440 | |
PD-V9 စီးရီးတောက်ပမှုအာရုံခံကိရိယာသည် X-band တွင်လုပ်ဆောင်သည်။ လည်ပတ်မှုကြိမ်နှုန်းသည် ကြိမ်နှုန်းအကွာအဝေး 10.525GHz မှဖြစ်သည်။
10.687GHz အသုံးပြုသူများသည် ၎င်း၏နိုင်ငံရှိ ကြိမ်နှုန်းစည်းမျဉ်းများနှင့်အညီ စိတ်ကြိုက်ပြင်ဆင်မှုအပေါ် အခြေခံ၍ ဝယ်ယူမှုများ ပြုလုပ်ရန် လိုအပ်သည်။
တည်ရှိသည်။ ဥပမာ 10.525GHz, 10.587GHz, 10.687GHz။ PD-V9 စီးရီးအာရုံခံကိရိယာများကို လုံခြုံရေးနှင့် စောင့်ကြည့်ရေးတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။
အပလီကေးရှင်းထုတ်ကုန်များ၊ အလိုအလျောက်တံခါးအာရုံခံကိရိယာများ၊ မိုဘိုင်းအာရုံခံအလင်းများ၊ IoT အာရုံခံကိရိယာများ၊ အမြန်နှုန်းအာရုံခံကိရိယာများနှင့် မိုဘိုင်းအာရုံခံကိရိယာအမျိုးမျိုး
ထုတ်ကုန်များ။
အာရုံခံကိရိယာတွင် H-Plane large angle detection နှင့် Eplan small angle detection ပါရှိသည်။ အသုံးပြုသူများသည် အာရုံခံကိရိယာကို မတူညီသောရှုထောင့်များဖြင့် ပြုပြင်နိုင်သည်။
အသုံးပြုနေစဉ်အတွင်း လိုအပ်ပါသည်။ အသုံးပြုသူများသည် အာရုံခံကိရိယာ၏ လုပ်ဆောင်နေသော လျှပ်စီးကြောင်းကို တတ်နိုင်သမျှ သေးငယ်စေလိုပါက ပါဝါထောက်ပံ့မှုမုဒ်ကို သင် သတ်မှတ်နိုင်သည်။
အာရုံခံကိရိယာ၏ PWM (duty cycle) မုဒ်သို့ အလုပ်လုပ်နေသော လက်ရှိကို ထိထိရောက်ရောက် လျှော့ချနိုင်သည်။
အသုံးပြုသူများသည် မူရင်းအာရုံခံကိရိယာကို တိုက်ရိုက်အစားထိုးအသုံးပြုနေစဉ် သို့မဟုတ် အသုံးပြုနေစဉ်တွင် အောက်ပါပြဿနာများကြုံတွေ့ရသောအခါ။
1. ပထမဆုံးအသုံးပြုခြင်း-
သင်သည် PD-V9 စီးရီးအာရုံခံကိရိယာကို ပထမဆုံးအကြိမ်အသုံးပြုပြီး မြင့်မားသော အာရုံခံနိုင်စွမ်း သို့မဟုတ် မလုံလောက်သော အာရုံခံနိုင်စွမ်းကို ကြုံတွေ့ရသောအခါ၊
ပထမဦးစွာ amplification circuit ၏အမြတ်ဆက်တင်အခြေအနေကိုစစ်ဆေးပါ။ MCU က အသုံးပြုတဲ့ တွက်ချက်နည်းနဲ့ အချက်ပြမှုတွေကို လုပ်ဆောင်မှာလား။
သင့်လျော်သည်။ ယေဘူယျအားဖြင့်ပြောရလျှင် အဖြေရှာရန်လွယ်ကူသည်။
2. ယခင်ကအသုံးပြုထားသော အာရုံခံကိရိယာများကို တိုက်ရိုက်အစားထိုးသည့်အခါတွင် ဖြစ်ပေါ်လာနိုင်သည့် ပြဿနာများ-
ယခင်ကအသုံးပြုထားသော အာရုံခံကိရိယာများကို တိုက်ရိုက်အစားထိုးသည့်အခါတွင် မြင့်မားသော အာရုံခံနိုင်စွမ်းနှင့် အာရုံခံနိုင်စွမ်းနည်းသော ပြဿနာများလည်း ရှိနိုင်သည်၊
အလွယ်တကူဖြေရှင်းနိုင်ခဲ့သည်။ အသံချဲ့စက်ကို တိုးမြှင့်ခြင်း သို့မဟုတ် အသံချဲ့စက်ပတ်လမ်း၏ အမြတ်ကို လျှော့ချလိုက်ရုံဖြင့် လုံလောက်ပါသည်။ ရန်မလိုပါ။
MCU ၏ signal processing algorithm ကို စဉ်းစားပါ။
စတင်အသုံးပြုချိန်တွင် လိုအပ်သောအကူအညီ-
PD-V9 စီးရီးအာရုံခံကိရိယာများကို အသုံးပြုနေစဉ် အခက်အခဲများနှင့် ကြုံတွေ့ရပါက အကူအညီ လိုအပ်ပါသည်။ အီးမေးလ်မှတဆင့် ကျွန်ုပ်တို့ထံ ဆက်သွယ်နိုင်ပါသည်။ ယေဘူယျအားဖြင့် အဖြေများ ရရှိနိုင်သည်။
ထုတ်ကုန်မိတ်ဆက်-
ထုတ်ကုန်မိတ်ဆက်ခြင်းကို လိုအပ်သည့်အခါ အချိန်မရွေး PDLUX မှ ပြင်ဆင်ပြီး မြှင့်တင်နိုင်ပါသည်။ လူတိုင်းကို အချိန်နှင့်တစ်ပြေးညီ အကြောင်းကြားရန် မလိုအပ်ပါ။
