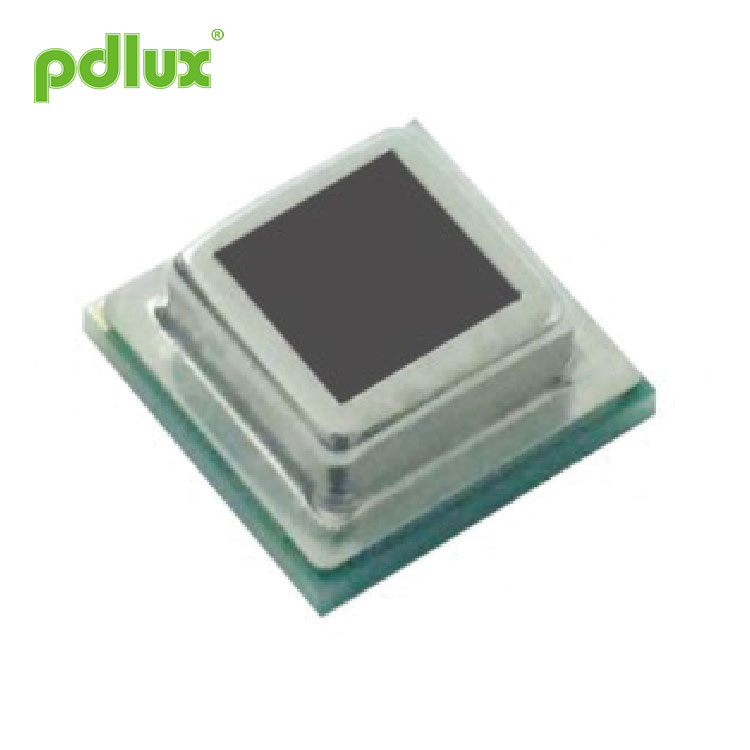

အသေးစား Dual-Element SMD Binary Anti Jamming Analog Infrared Sensor
အသေးစား Dual-Element SMD Binary Anti Jamming Analog Infrared Sensor တစ်ခုချင်းစီ၏စံပမာဏသည် 1000pcs ။ ထုတ်ကုန်တစ်ခုစီသည်နာရီလက်တံလည်ပတ်မှုနှင့်ချိတ်ထားသည်။ ကျွေးသောအပေါက်သည်အသုံးပြုသူ၏ဘယ်ဘက်ခြမ်းတွင်ရှိသည်။ ထုတ်ကုန်တစ်ခုချင်းစီတွင်ကပ်ထားသောတံဆိပ်သည်မော်ဒယ်၊ ထုတ်ကုန်အရေအတွက်၊ ထုတ်လုပ်မည့်နေ့စသည်တို့ကိုရှင်းလင်းစွာဖော်ပြသည်။ အစိမ်းရောင် ROHS တံဆိပ်သည်ထုတ်ကုန်တစ်ခုစီနှင့်ကပ်ထားသည်။
မော်ဒယ်:PDLUX PD-PIR-2021LA
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
အသေးစား Dual-Element SMD Binary Anti Jamming Analog Infrared Sensor
|
Features of အသေးစား Dual-Element SMD Binary Anti Jamming Analog Infrared Sensor သေးသေးလေး။ SMD reflow ဂဟေဆော်ခြင်းလုပ်ငန်းစဉ် analog signal ကိုအပြောင်းအလဲနဲ့ အနိမ့်ဗို့အား, micro- ပါဝါစားသုံးမှု အလွန်ပါးလွှာသောထုတ်ကုန်ဒီဇိုင်းများအတွက်အကောင်းဆုံးဖြစ်သည် ပိုမိုကောင်းမွန်သော Anti-Jamming စွမ်းရည်
ကုန်ပစ္စည်းနှင့်အကြံပြု pad ပါအရွယ်အစားပုံ
|
Application of အသေးစား Dual-Element SMD Binary Anti Jamming Analog Infrared Sensor အနီအောက်ရောင်ခြည်ရွေ့လျားမှုထောက်လှမ်းခြင်း အရာများ၏အင်တာနက် Wearable ကိရိယာ အိမ်တွင်းသုံးပစ္စည်းများ: တီဗွီများ၊ လေအေးပေးစက်များ၊ ဒီဂျစ်တယ်ကင်မရာများ၊ ကွန်ပျူတာများ အလိုအလျောက်အလင်းရောင်ခလုတ်: smart home၊ smart lamps လုံခြုံရေး, ကားကိုဆန့်ကျင်ခိုးယူပစ္စည်းကိရိယာများ LCD မျက်နှာပြင် လေသန့်စက် ကွန်ရက်စောင့်ကြည့်လေ့လာရေးစနစ် အခြား |
ထုတ်ကုန်ထုပ်ပိုးခြင်းနှင့်မှတ်ပုံတင်
ထုတ်ကုန်တိပ်ထုပ်ပိုး၏သိထားပုံ
၁) ထုတ်ကုန်တစ်ခုချင်းစီ၏စံသတ်မှတ်အရေအတွက်သည် ၁၀၀၀ ပီစီဖြစ်သည်။
၂) ထုတ်ကုန်တစ်ခုစီသည်နာရီလက်တံလည်ပတ်မှုနှင့်ချိတ်ထားသည်။
၃။ ထုတ်ကုန်တစ်ခုစီတွင်ကပ်ထားသောတံဆိပ်သည်မော်ဒယ်၊ ထုတ်ကုန်အရေအတွက်၊ ထုတ်လုပ်မည့်နေ့စသည်တို့ကိုရှင်းလင်းစွာဖော်ပြသည်။
၄) ထုတ်ကုန်တစ်ခုစီနှင့်အစိမ်းရောင် ROHS တံဆိပ်ကပ်သည်။
Basic parameters of အသေးစား Dual-Element SMD Binary Anti Jamming Analog Infrared Sensor
အောက်ပါဇယားတွင်သတ်မှတ်ထားသောတန်ဖိုးထက်ကျော်လွန်သောမည်သည့်လုပ်ငန်းခွင်အခြေအနေတွင်မဆိုစက်၏ပျက်စီးခြင်းသို့မဟုတ်ပျက်စီးခြင်းကိုဖြစ်စေနိုင်သည်။
ကိရိယာ၏သတ်မှတ်ထားသောတန်ဖိုးနှင့်နီးကပ်သောရေရှည်လုပ်ဆောင်မှုသည်အာရုံခံကိရိယာ၏သက်တမ်းနှင့်ယုံကြည်စိတ်ချရမှုအပေါ်အကျိုးသက်ရောက်နိုင်သည်။
|
Parameter |
သင်္ကေတ |
min |
မက်စ် |
ယူနစ် |
မှတ်ချက် |
|
Operating အပူချိန် |
စုစုပေါင်း |
-30 |
70 |
℃ |
|
|
ဗို့အား |
VDD |
3 |
10 |
V |
|
|
ထောင့်မြင်ကွင်း |
θ |
X = 110 ° |
y = ၉၀ ဒီဂရီ |
° |
အမြင်ကွင်းဆင်းသမိုင်းဆိုင်ရာတန်ဖိုးကို |
|
သိုလှောင်အပူချိန် |
TST |
-40 |
80 |
℃ |
|
|
ထောက်လှမ်းလှိုင်းအလျား |
λ |
5 |
14 |
.m |
|
|
အနီအောက်ရောင်ခြည်လက်ခံရရှိလျှပ် |
|
၂ * ၁ |
|
2elements |
|
Equivalent circuit diagram of အသေးစား Dual-Element SMD Binary Anti Jamming Analog Infrared Sensor
ကုန်ပစ္စည်းဂဟေအခြေအနေများနှင့်ကြိုတင်ကာကွယ်မှုများ
1. ကျေးဇူးပြု၍ reflow soldering လုပ်ငန်းစဉ်အတွက်အောက်ဖော်ပြပါပုံတွင်ဖော်ပြထားသောအပူချိန်ကွေးကိုရည်ညွှန်းသည်။ အပူပေးဇုန်သတ်မှတ်ခြင်း၊ အပူချိန်အမြင့်ဆုံးဇုန်နှင့်အအေးဇုန်ကိုသတ်မှတ်ရန်အကြံပြုသည်။
၂။ အကယ်၍ သင်သည် PIR pads များကို solder ပြုလုပ်ရန် manual solder ကိုအသုံးပြုပါက PIR mounting board ၏နောက်ကျောမှပူသော weathered သံဖြူကိုသုံးနိုင်သည်။ လက်ဖြင့်ဂဟေဆော်သည့်အခါဂဟေဆော်သောအပူချိန်ကိုမထိန်းချုပ်နိုင်သောကြောင့်အပူလွန်ကဲမှုကြောင့်အာရုံခံ၏စွမ်းဆောင်ရည်ကျဆင်းနိုင်သည်။ လက်ဖြင့်ဂဟေဆော်ရန်ကြိုးစားပါ။
၃။ အသုံးပြုသူများသည်အာရုံခံကိရိယာအရွယ်အစားကိုဒီဇိုင်းဆွဲသည့်အခါသတ်မှတ်ထားသောနေရာတွင်အသုံးပြုရန်အကြံပြုထားသောအရွယ်အစားကိုအသုံးပြုရန်အကြံပြုသည်။
ဂဟေလုပ်ငန်းစဉ်အတွက်ကြိုတင်ကာကွယ်မှုများ။
1)Do not touch the product pad with bare hands before welding the product, as this may lead to poor welding of the အသေးစား Dual-Element SMD Binary Anti Jamming Analog Infrared Sensor.
၂) သံဖြူငါးပိပုံနှိပ်ခြင်းနှင့်တူညီမှုမရှိပါကသို့မဟုတ်ပါကအောက်စီဂျင်ဓာတ်တိုးခြင်း၏ဘေးတစ်ဖက်၌သံဖြူ၏အမြန်နှုန်းနှစ်ဖက်စလုံးတွင်ဂဟေဆော်ခြင်းမရှိခြင်းကြောင့်ထုတ်လုပ်မှုဂဟေဆော်မှုဖြစ်စဉ်မှထွက်ပေါ်လာသောရလဒ်အရထုတ်ကုန်ဂဟေဆော်ခြင်းကြောင့်ဖြစ်သည်။ နှင့်ဂဟေပြီးနောက်theရိယာမှလွတ်မြောက်ရန်ဂဟေပြီးနောက်။
၃။ အကယ်၍ local pad အောက်ဆီဂျင်သည်ဒေသခံ tin tin ကိုပျက်ဆီးစေပါက sensor စွမ်းဆောင်ရည်ကောင်းမွန်စွာအလုပ်လုပ်ခြင်းမရှိပါ။
၄။ အသုံးပြုသူများအနေဖြင့်အသုံးပြုသော tin paste အမျိုးအစား၊ မြင့်မားသောအပူချိန် tin paste ကဲ့သို့ reflow ဂဟေဆော်ခြင်းဖြစ်စဉ်ကိုကျိုးကြောင်းဆီလျော်စွာညှိနှိုင်းမှုအရအကြံပြုထားသောအပူချိန်မှာ ၂၆၀ ဒီဂရီစင်တီဂရိတ်ခန့်အထိညှိသည်။ သို့မှသာသံဖြူအပြည့်အဝအရည်ပျော်စေရန်ကုန်ပစ္စည်းသေချာစေရန်။ နှင့် PCB ပန်းကန်ကောင်းစွာဂဟေ။ (* ဖောက်သည်သည် PCB board မှပိုးမျက်နှာပြင်သံဖြူငါးပိကိုဖြည့်စွက်ရန်အကြံပေးသည်။ အာရုံခံကိရိယာတပ်ဆင်ထားသည့်အနေအထားစင်တာသည်အနီရောင်ကော်မှုအားတိုးမြှင့်နိုင်ရန်အတွက် reflow welding welding position ၏တိကျမှန်ကန်မှုကိုတိုးတက်စေနိုင်သည်)
၅) ဂဟေဆော်ခြင်း (သို့) ထပ်ခါတလဲလဲအပူပြန်ပြုပြင်ခြင်းကိုထပ်ခါတလဲလဲ reflow မလုပ်ပါနှင့်။
၆) ကုန်ပစ္စည်းအားဂဟေဆော်မီနှင့်အပြီးတွင်ထိရောက်မှုရှိသောဓာတုပစ္စည်းများမသုံးပါနှင့်။ အာရုံခံကိရိယာပြတင်းပေါက်အဖုံး (ရေမရှိသောအီသနောကိုသန့်ရှင်းရေးသို့မဟုတ်သုတ်ရန်အတွက်အကြံပြုသည်) ကိုသန့်ရှင်းရေးသို့မဟုတ်သုတ်ရန်ထုတ်ကုန်ဂဟေဆော်မီနှင့်အပြီးမသုံးပါနှင့်။
၇) sensor ထုတ်ကုန်သည် reflow welding ကိုပြီးစီးပြီးနောက် filter ကိုမနှိပ်ပါနှင့်။ မဟုတ်လျှင်၎င်းသည် filter ကိုနစ်စေနိုင်ပြီး၊ စမ်းသပ်ရန်သို့မဟုတ်အသုံးပြုရန်အတွက် 2H ထက် ပို၍ ထားရမည်။
၈။ ကုန်ပစ္စည်းစစ်ထုတ်ကိရိယာနှင့်၎င်းကိုဂဟေဆော်သောဆိပ်ကမ်းများကိုသတ္တုပြားများသို့မဟုတ်ရှင်းလင်းသောလက်များဖြင့်ထိခြင်းမှရှောင်ကြဉ်ပါ။
အာရုံခံကိရိယာကိုယူသောအခါအော်ပရေတာသည် anti-static လက်ကောက်ကိုဝတ်သင့်သည်။
၁၀) ဂဟေဆော်ရန်အတွက်ဂဟေဆော်သည့်ခြေထောက်၏သတ်မှတ်ချက်များကိုတိတိကျကျလိုက်နာပါ။ သို့မဟုတ်ပါကအာရုံခံသည်အလုပ်မလုပ်ပါ။
