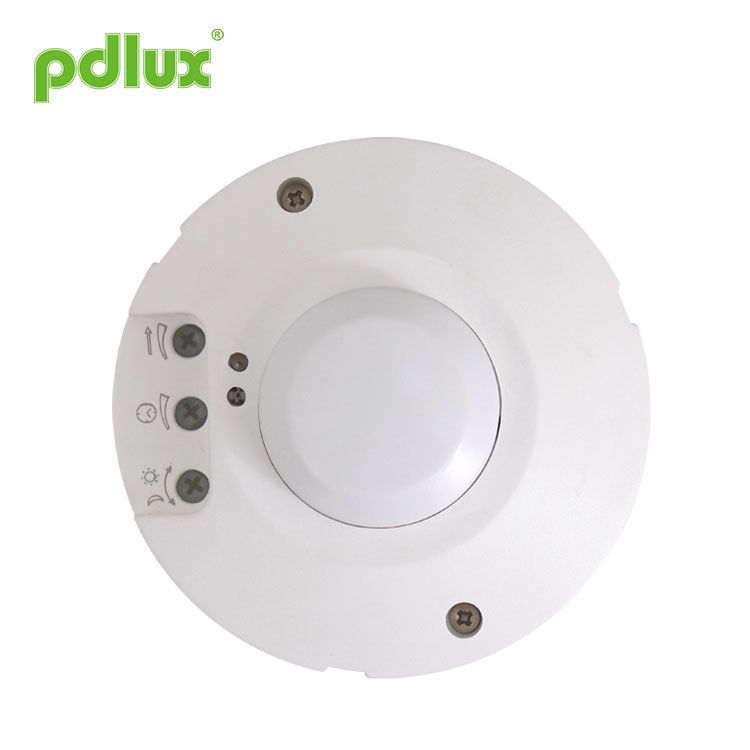

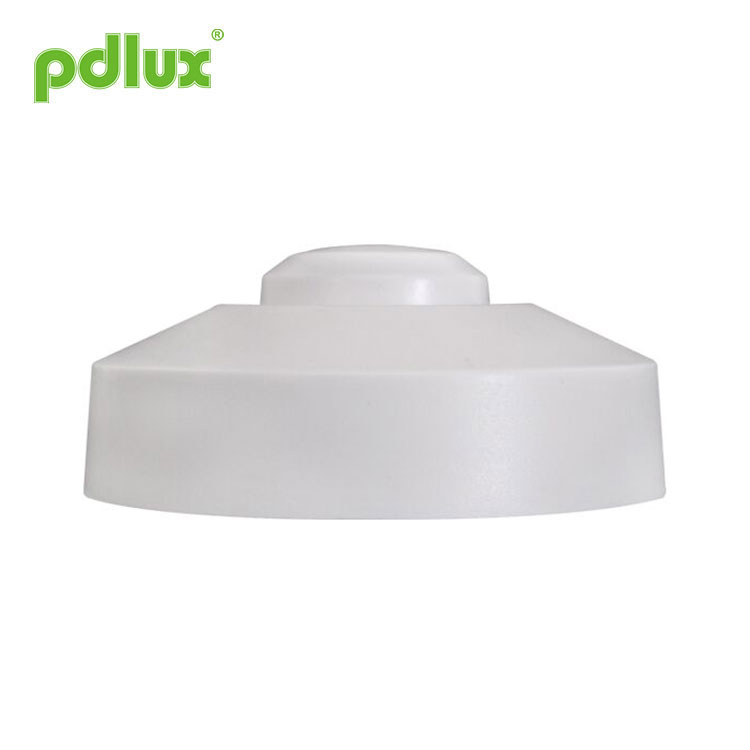

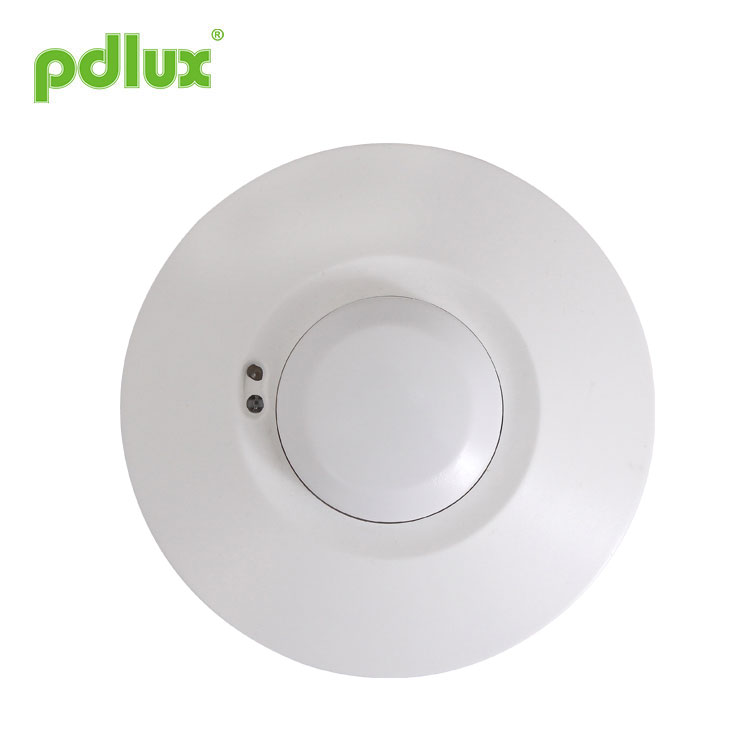

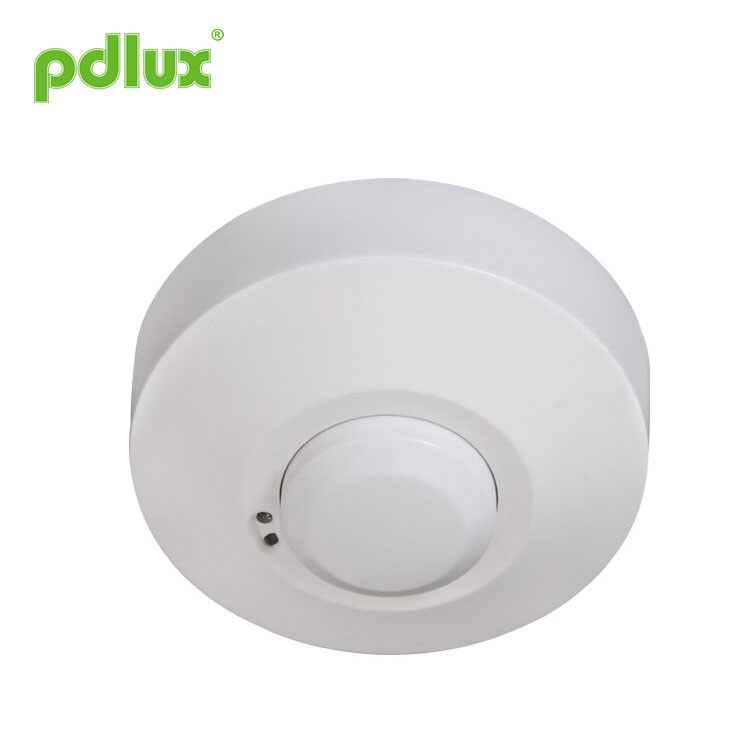

Round Microwave Sensor Motion Detector
Round Microwave Sensor Motion Detector သည် microwave doppler effect အရဖြစ်သည်။ဖြစ်နိုင်ပါတယ်။
အလိုအလျောက်ထိန်းချုပ်ခလုတ်၊ လုံခြုံရေးစနစ်နှင့် ATM စက်၏ အလိုအလျောက် ဗီဒီယိုထိန်းချုပ်မှုစနစ်အဖြစ် တွင်ကျယ်စွာအသုံးပြုသည်။
အခြားသော အလိုအလျောက် induction control area လည်း ပါပါတယ်။ ထောက်လှမ်းခြင်းနည်းလမ်းနှင့် နှိုင်းယှဉ်ပါက အောက်ပါ အားသာချက်များရှိသည်။
အခြားအောက်ပါအတိုင်း- 1. အဆက်အသွယ်မရှိသော ထောက်လှမ်းခြင်း၊ 2. မကောင်းတဲ့ပတ်ဝန်းကျင်၊ အပူချိန်၊ စိုထိုင်းဆ၊
ဆူညံသံ၊ လေ၊ ဖုန်မှုန့်၊ အလင်းရောင်… 3.RF နှောက်ယှက်နိုင်စွမ်း၊
ခန္ဓာကိုယ်။ ရိုးရှင်းသောတပ်ဆင်ခြင်း + လွယ်ကူသောဝါယာကြိုး။ ကျွန်ုပ်တို့သည် မြင့်မားမှုအတွက်သာမက သင့်လျော်သော micro processing integrator ကို အသုံးပြုပါသည်။
အာရုံခံနိုင်စွမ်းနှင့် ကျယ်ပြန့်စွာ ထောက်လှမ်းနိုင်မှု၊ အလွန်ယုံကြည်စိတ်ချရသော အလုပ်တွင်၊ အမှားအယွင်းနှုန်းသည် အလွန်နည်းသည်၊ ၎င်းသည် တည်ငြိမ်နိုင်သည်။
အပူချိန်အကွာအဝေးတွင်အလုပ်လုပ်: - 15 ~ + 70 ဒီဂရီစင်တီဂရိတ်။
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
ကျွန်ုပ်တို့၏စက်ရုံမှ Round Microwave Sensor Motion Detector ကို ဝယ်ယူရန် စိတ်ချယုံကြည်နိုင်ပြီး သင့်အား အကောင်းဆုံးရောင်းချပြီးသည့်ဝန်ဆောင်မှုနှင့် အချိန်နှင့်တစ်ပြေးညီ ပို့ဆောင်ပေးမည်ဖြစ်ပါသည်။၎င်းသည် ခလုတ်အချက်အလက်ကို တိကျစွာတွက်ချက်ရန် MCU ကိုအသုံးပြုပြီး ဝန်တစ်ခုစီကိုဖွင့်ရန်အတွက် sine wave ၏ သုညအမှတ်တွင် ဖွင့်မည့် relay ကို တိကျစွာထိန်းချုပ်ပါသည်။ sine wave ၏ သုညအမှတ်တွင်၊ sine wave high voltage ကိုဖွင့်လိုက်သောအခါ သမားရိုးကျ ထိန်းချုပ်မုဒ်ကြောင့် ဖြစ်ပေါ်လာသော inrush current ပြဿနာ၊ အထူးသဖြင့် high-capacity capacitor မှ ထုတ်ပေးသော ကြီးမားသော လက်ရှိပျက်စီးမှု relay ကို ရှောင်ရှားသည် ဝန်အောက်ဗို့။
အထူးသဖြင့် LED မီးလုံးများ၊ စွမ်းအင်ချွေတာသော မီးချောင်းများနှင့် fluorescent မီးလုံးများ အားလုံးတွင် မတူညီသော capacitance ရှိသော capacitor များပါရှိသည်။ ဤအရာသည် relay များအတွက် ဘေးအန္တရာယ်တစ်ခုဖြစ်သည်။ တစ်ခါတစ်ရံတွင် 50W LED မီးချောင်းသည် 80 မှ 120A အထိ လျှပ်စီးကြောင်းများကို ထုတ်ပေးနိုင်သည်။
10A သာမာန် relay သည် inrush current ၏ 3 ကြိမ်သာ ခံနိုင်ရည်ရှိပြီး ရက်အနည်းငယ်အတွင်း သို့မဟုတ် အကြိမ်များစွာတွင် relay ကျိုးသွားဖွယ်ရှိသည်။ ထို့ကြောင့် စျေးကွက်ရှိ သမားရိုးကျ အာရုံခံကိရိယာသည် သက်တမ်းတိုပြီး သေးငယ်သော ဝန်လက်ရှိ ရှိနေပါသည်။
ဤပြဿနာကို ကျော်လွှားနိုင်ရန်၊ ဤထုတ်ကုန်သည် sine wave အလားအလာ သုညဖြစ်နေချိန်တွင် ဝန်ကိုဖွင့်ရန် အဆင့်မြင့် ဒစ်ဂျစ်တယ်တိကျမှု တွက်ချက်မှုကို လက်ခံထားသောကြောင့် Load surge current ပြဿနာကို ဖြေရှင်းပေးကာ ဝန်အားကို လွန်စွာမြှင့်တင်ကာ ထုတ်ကုန်၏ ဝန်ဆောင်မှုသက်တမ်းကို ရှည်စေသည်။
အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအာရုံခံနည်းပညာ၏ နောက်ဆုံးထိန်းချုပ်မှုနည်းလမ်းသည် မည်သည့်ဝန်ကိုမဆို အလွယ်တကူ ထိန်းချုပ်နိုင်သည်။ ၎င်းသည် အလယ်အလတ်နှင့် တန်ဖိုးကြီးထုတ်ကုန်တစ်ခုဖြစ်သည်။ သမားရိုးကျဗားရှင်းနှင့် နှိုင်းယှဉ်ပါက ကုန်ကျစရိတ် တိုးလာသော်လည်း ထုတ်ကုန်၏ ယုံကြည်စိတ်ချရမှုနှင့် သက်တမ်းသည် အလွန်များပြားပါသည်။ ဤထုတ်ကုန်သည် စိတ်ငြိမ်သက်မှုကို ရွေးချယ်ခြင်းနှင့် ဘေးကင်းမှုကို ရွေးချယ်ခြင်းနှင့် ညီမျှသည်။
မှတ်ချက်:
|
ဤအာရုံခံကိရိယာ၏ ကြိမ်နှုန်းမြင့်အထွက်သည် <0.2mW- ဖြစ်သည်၊ ၎င်းသည် တစ်ခုသာဖြစ်သည်။ မိုဘိုင်းဖုန်း သို့မဟုတ် မိုက်ခရိုဝေ့မီးဖို၏ ထုတ်လွှင့်မှုစွမ်းအား၏ 5000။ |
|
သတ်မှတ်ချက်များ
|
ပါဝါအရင်းအမြစ်- |
220-240VAC 50/60Hz |
|
ဂီယာပါဝါ- |
<0.2mW |
|
အဆင့်သတ်မှတ်ထားသော ဝန်- |
1200W ဝန်တစ်ခုခု |
|
တပ်ဆင်ရေးထိုင်- |
အိမ်တွင်း၊ မျက်နှာကျက် တပ်ဆင်ခြင်း။ |
|
ထောက်လှမ်းထောင့်- |
360° |
|
ထောက်လှမ်းမှုအတိုင်းအတာ (22 ℃) |
1-8m(radii.) (ချိန်ညှိနိုင်သော) |
|
အချိန်သတ်မှတ်ခြင်း- |
8 စက္ကန့်မှ 12 မိနစ် (ချိန်ညှိနိုင်သော) |
|
အလင်းထိန်းချုပ်မှု- |
2 ~ 2000LUX (ချိန်ညှိနိုင်သော) |
|
အလုပ်အပူချိန် |
-15°C~+70°C |
|
HF စနစ်- |
5.8GHz CW လျှပ်စစ်လှိုင်း၊ ISM တီးဝိုင်း |
အာရုံခံအချက်အလက်
တပ်ဆင်ခြင်း။
1. အဲဒါကို ကလေးတွေနဲ့ ဝေးဝေးမှာထားပါ။
2. တပ်ဆင်ရန်အတွက် မီး/မြင့်မားသော အပူချိန်/စိုစွတ်သောနေရာများကို ရှောင်ကြဉ်ပါ။
3. ပါဝါကြိုးကို ပိတ်သည့်အခါ အတည်ပြုပါ။
1. လက်ယာရစ် ဆန့်ကျင်ဘက်သို့ လှည့်ခြင်းဖြင့် အပေါ်အဖုံးကို ဖြုတ်ချပါ (ပုံ.၁ ကိုကြည့်ပါ)၊ ထို့နောက် အလယ်အဖုံးကို ပြုပြင်ထားသော ဝက်အူနှစ်ခုကို တင်းကျပ်ပါ (ပုံ.၂ ကိုကြည့်ပါ)။
2. မျက်နှာကျက်ကို အောက်ခြေကို ဖိထားပြီး အပေါက်များကို အမှတ်အသားပြုပါ (ပုံ.၃ ကိုကြည့်ပါ)၊ မျက်နှာကျက်ရှိ ရှိပြီးသား ဝါယာကြိုးများကို ဂရုပြုပါ။
3. အပေါက်များကို တူးပြီး နံရံပလပ်များ (6mm dia.) (ပုံ.4 ကိုကြည့်ပါ);
4. ပါဝါကြိုးကို အရင်းအပေါက်များမှတဆင့် ပါဝါကြိုးကို တင်ပါ (ပုံ.၅ ကိုကြည့်ပါ)။
5. အောက်ခြေကို ဝက်အူလှည့်ပါ (ပုံ.၆ ကိုကြည့်ပါ)။
6။ ချိတ်ဆက်-ဝါယာကြိုး အမှတ်အသားအရ ချိတ်ဆက်မှု-ဝါယာကြိုး အမှတ်အသားအရ ချိတ်ဆက်မှုဂိတ်သို့ ပင်မပါဝါထောက်ပံ့မှုနှင့် ဝန်ဝိုင်ယာအား ချိတ်ဆက်ပါ။
7. အလယ်အဖုံးကို ပိတ်ပါ (ပုံ.၆ ကိုကြည့်ပါ) နှင့် ခလုတ်ကို ဆက်တင်တွင် ချိန်ညှိပါ။
8. ဖန်အရိပ်ကို အံကိုက်ပြီး နာရီလက်တံအတိုင်း လှည့်ပါ (ပုံ.၆ ကိုကြည့်ပါ)။
ထိန်းချုပ်ခလုတ်
|
ထောက်လှမ်းမှု အပိုင်းအခြား ဆက်တင် (sensitivity) |
Detection range သည် စက်ဝိုင်းအဝိုင်း၏ အချင်းဝက်ကို ဖော်ပြရန်အတွက် အသုံးပြုသည့် ဝေါဟာရဖြစ်သည်။ အာရုံခံအလင်းကို အမြင့်တွင် တပ်ဆင်ပြီးနောက် မြေပြင်တွင် ထွက်ပေါ်လာသော detection zone 2.5 မီတာ၊ အနိမ့်ဆုံး ထောက်လှမ်းမှုကို ရွေးချယ်ရန် ထောက်လှမ်းထိန်းချုပ်မှုကို လက်ယာရစ် အပြည့်လှည့်ပါ။ အကွာအဝေး (approx.1m radii) နှင့် အများဆုံး ထောက်လှမ်းမှုအပိုင်းကို ရွေးချယ်ရန် နာရီလက်တံအတိုင်း အပြည့် (၈ မီတာပတ်လည်)။ |
|
|
မှတ်ချက်- ကြားရှိလူတစ်ဦးအတွက် အထက်ဖော်ပြပါ အကွာအဝေးကို ရရှိသည်။ အလယ်ပုံပါရှိသော အရပ်သည် 1.6m~1.7m ရှိပြီး အမြန်နှုန်း 1.0~1.5m/sec ဖြင့် ရွေ့လျားသည်။လူ၏ အရပ်အမောင်း၊ ပုံသဏ္ဍာန်နှင့် ရွေ့လျားမှုအမြန်နှုန်းပြောင်းလဲမှု၊ ထောက်လှမ်းမှုအကွာအဝေးသည်လည်း ပြောင်းလဲမည်ဖြစ်သည်။
သင်လိုအပ်သော အနေအထားကို ရှောင်ရှားရန် sensitivity ကို အမြင့်ဆုံးသို့ မချိန်ညှိပါနှင့် မှားယွင်းသောလှုပ်ရှားမှုကြောင့် ထုတ်ကုန်သည် ပုံမှန်အလုပ်မလုပ်ပါ။ sensitivity ကြောင့်ဖြစ်သည်။ မြင့်မားလွန်းသည် ၊ လေတိုက်သော သစ်ရွက်များနှင့် ကုလားကာများဖြင့် မှားယွင်းသော ရွေ့လျားမှုကို အလွယ်တကူ သိရှိနိုင်သည်။ သေးငယ်သော တိရိစ္ဆာန်များနှင့် ဓာတ်အားလိုင်းနှင့် လျှပ်စစ်ဓာတ်အား ဝင်ရောက်စွက်ဖက်ခြင်းဖြင့် မှားယွင်းသော ရွေ့လျားမှု ပစ္စည်းကိရိယာ။ ဦးဆောင်သူအားလုံးသည် ပုံမှန်အလုပ်မလုပ်ပါ။
သင့်လျော်စွာ ပြီးမှ စမ်းသပ်ပါ။ |
||
|
အချိန်သတ်မှတ်ခြင်း။ |
အနီးစပ်ဆုံးကြားရှိ အချိန်အတိုင်းအတာတစ်ခုအထိ အလင်းရောင်ကို ON ထားနိုင်သည်။ ၈ စက္ကန့် (လက်ယာရစ်အပြည့်လှည့်ပါ) နှင့် အများဆုံး 12 မိနစ် (လက်ယာရစ်အပြည့်လှည့်ပါ)။ ဤအချိန်မကုန်မီ တွေ့ရှိသော လှုပ်ရှားမှုမှန်သမျှသည် အချိန်တိုင်းကိရိယာကို ပြန်လည်စတင်ပါမည်။ ထောက်လှမ်းမှုကို ချိန်ညှိရန်အတွက် အတိုဆုံးအချိန်ကို ရွေးချယ်ရန် အကြံပြုထားသည်။ ဇုန်နှင့် လမ်းလျှောက်စမ်းသပ်မှုကို လုပ်ဆောင်ရန်။ |
|
|
မှတ်ချက်- မီးခလုတ်ပိတ်ပြီးနောက်၊ ခန့်မှန်းခြေကြာသည်။ မရနိုင်မီ 1 စက္ကန့် လှုပ်ရှားမှုကို ထပ်မံသိရှိနိုင်စေရန်။ အလင်းသည် အတွင်း၌သာ ပွင့်လိမ့်မည်။ ဤကာလ ကုန်ဆုံးသွားသည်နှင့် တပြိုင်နက် လှုပ်ရှားမှုအပေါ် တုံ့ပြန်မှု။ |
||
|
အလင်းထိန်းချုပ်မှု ဆက်တင် |
ရွေးချယ်ထားသော အလင်းတုံ့ပြန်မှုအတိုင်းအတာသည် အနီးစပ်ဆုံးမှ အကန့်အသတ်ရှိနိုင်သည်။ 2-2000lux။ 2 lux ခန့်တွင် နေဝင်ရီတရောမှ မိုးလင်းသည့် လုပ်ဆောင်ချက်ကို ရွေးချယ်ရန် ၎င်းအား နာရီလက်တံဆန့်ကျင်ဘက်သို့ အပြည့်အဝလှည့်ပါ။ 2000lux ခန့်တွင် နေ့အလင်းရောင်ကို ရွေးချယ်ရန် ၎င်းအား နာရီလက်တံအတိုင်း အပြည့်လှည့်ပါ။ Tထောက်လှမ်းမှုကို ချိန်ညှိသောအခါတွင် သူသည် ခလုတ်အား နာရီလက်တံအတိုင်း အပြည့်လှည့်ရပါမည်။ ဇုန်နှင့် နေ့အလင်းရောင်တွင် လမ်းလျှောက်စမ်းသပ်မှုကို လုပ်ဆောင်သည်။ |
|
|
မှတ်ချက်- ကျေးဇူးပြု၍ လုပ်ဆောင်နိုင်သော ခလုတ်သုံးခုကို ပိုလျှံအောင် မချိန်ညှိပါနှင့်။ အဲဒါပါပဲ။ အဘယ်ကြောင့်ဆိုသော် လုပ်ဆောင်ချက်ခလုတ်သုံးခုသည် အစိတ်အပိုင်းများနှင့် ချိတ်ဆက်ထားသောကြောင့်ဖြစ်သည်။ တိုက်ရိုက် အစိတ်အပိုင်း သုံးခု တစ်ခုစီတွင် သေးငယ်သော အကန့်တစ်ခု ရှိနေပါသည်။ ခလုတ်များကို အစမှ အဆုံးထိ ချိန်ညှိပါက အလွန်အကျွံ အလှည့်ကျ ပျက်စီးမည်။ stopper နှင့် 360° မရပ်မနားလှည့်ပတ်ရန် ဦးတည်သည်။ ညှိသည်။ အကွာအဝေးကန့်သတ်ချက်မှာ 270° ဖြစ်ပြီး၊ ဒါကို သတိပြုပါ။ |
||
ပြသာနာရှာဖွေရှင်းပေးခြင်း
|
ချို့ယွင်းသည် |
အကြောင်းရင်း |
ကိုးကွယ်ရာ |
|
ဝန်က အလုပ်မဖြစ်ပါ။ |
မှားယွင်းသောအလင်းထိန်းချုပ်မှုဆက်တင်ကို ရွေးချယ်ထားသည်။ |
ဆက်တင်ကို ချိန်ညှိပါ။ |
|
load တက်ရင် |
ပြောင်းလဲပေးပါသည်။ |
|
|
ပင်မခလုတ်ကို ပိတ်ပါ။ |
ဖွင့်ပါ။ |
|
|
ဝန်ဆောင်မှု အမြဲလုပ်ဆောင်သည် |
ဝန်ဆောင်မှု အမြဲလုပ်ဆောင်သည် |
ဇုန်သတ်မှတ်ခြင်းကိုစစ်ဆေးပါ။ |
|
သတ်မှတ်နိုင်သော လှုပ်ရှားမှုမရှိဘဲ ဝန်သည် အလုပ်လုပ်သည်။
|
အာရုံခံကိရိယာကို ထောက်လှမ်းရန် တပ်ဆင်ထားခြင်းမရှိပါ။ ယုံကြည်စိတ်ချရသောလှုပ်ရှားမှု |
အကာအရံများကို လုံခြုံစွာတပ်ဆင်ပါ။ |
|
လှုပ်ရှားမှု ဖြစ်ပွားခဲ့သော်လည်း ဖော်ထုတ်နိုင်ခြင်း မရှိပေ။ အာရုံခံကိရိယာအားဖြင့် (နံရံနောက်ဘက်ရွေ့လျားမှု၊ သေးငယ်သော အရာဝတ္ထုတစ်ခု၏ ချက်ချင်း ရွေ့လျားမှု မီးအိမ် စသည်တို့ဖြစ်သည်။) |
ဇုန်သတ်မှတ်ခြင်းကိုစစ်ဆေးပါ။ |
|
|
ဝန်က အလုပ်မဖြစ်လင့်ကစား လှုပ်ရှားမှု |
လျင်မြန်သော လှုပ်ရှားမှုများကို ဖိနှိပ်ထားသည်။ ချွတ်ယွင်းမှုအနည်းဆုံးဖြစ်အောင် သင်သတ်မှတ်ထားသောဇုန်သည် သေးငယ်လွန်းသည်။ |
ဇုန်သတ်မှတ်ခြင်းကိုစစ်ဆေးပါ။ |
သတိပေးချက်
ကျွမ်းကျင်မှုထည့်သွင်းမှုဖြင့် အတည်ပြုပါ။
တပ်ဆင်ခြင်းနှင့် ဖယ်ရှားခြင်းလုပ်ငန်းမစမီ ပါဝါထောက်ပံ့မှုကို ဖြတ်တောက်ပါ။
ဘေးကင်းစေရန်အတွက် ပါဝါဖြတ်ထားကြောင်း သေချာပါစေ။
မှားယွင်းသော လည်ပတ်မှု ကြောင့် ဆုံးရှုံးမှုများ ဖြစ်ပေါ်စေပြီး ထုတ်လုပ်သူသည် မည်သည့် တာဝန်မှ မယူပါ။
