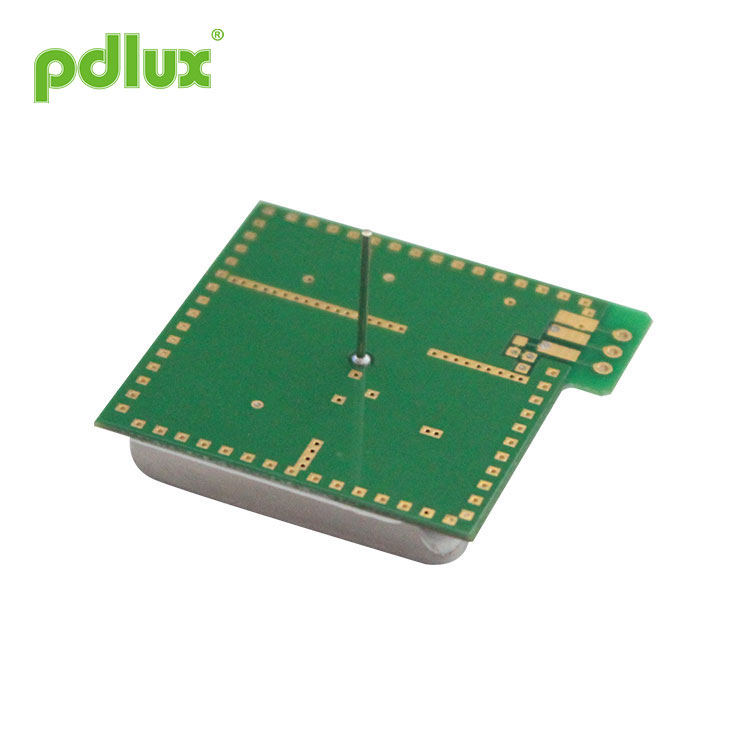

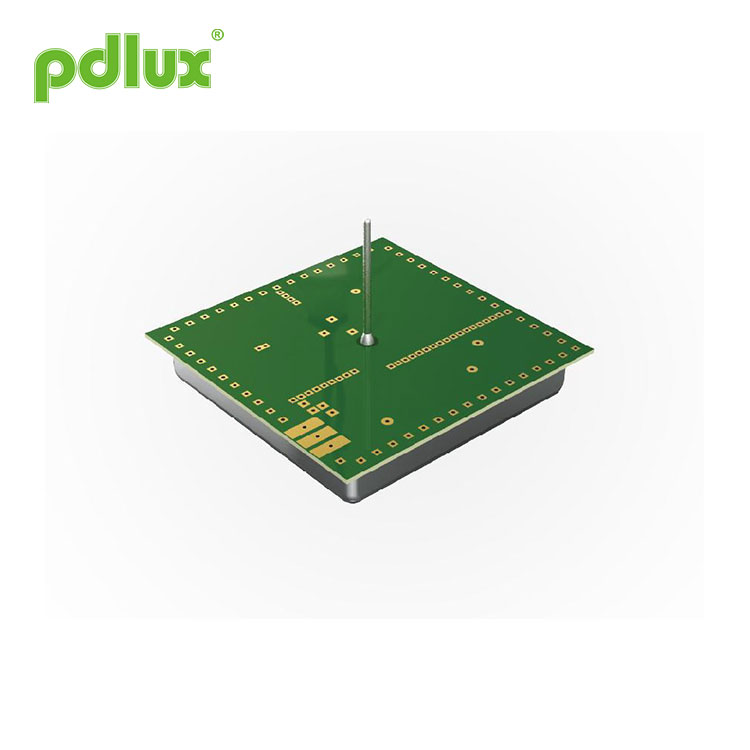

PDLUX PD-V1 မျက်နှာကျက်တပ်ဆင်ခြင်း 5.8GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ
PDLUX PD-V1 မျက်နှာကျက်တပ်ဆင်ခြင်း ၅.၈GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာသည် C-Band Bi-Static Doppler transceiver module တစ်ခုဖြစ်သည်။ ၎င်းတွင်ထည့်သွင်းထားသော Resonator လှို (CRO) ။ ဤအပိုင်းသည်တည်ဆောက်ထားသော amplifier circuit ကို အသုံးပြု၍ တိုက်ရိုက် output များဖြစ်သည်။ amplification signal သည် external amplifier circuit ကိုကယ်တင်သည်။ signal processing ကိုပိုမိုလွယ်ကူစေသည်။ Controller နှင့်ပိုမိုလွယ်ကူစေသည်။
မော်ဒယ်:PDLUX PD-V1
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
PDLUX PD-V1 မျက်နှာကျက်တပ်ဆင်ခြင်း 5.8GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ is a C-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module，which uses the built-in amplifier circuit and directly outputs amplification signal, saves external amplifier circuit, makes signal processing simpler and makes it easier to connect with the controller.
PDLUX PD-V1 မျက်နှာကျက်တပ်ဆင်ခြင်း 5.8GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ is ideally suitable for occupancy sensor in automatic lighting switches. Ceiling Installation 5.8GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V1 မျက်နှာကျက်တပ်ဆင်ခြင်း 5.8GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ
အသိဉာဏ် switch ကိုâ
နိမ့်သောကြိုးမဲ့စွမ်းအင်ထုတ်လုပ်မှု |
EN 300440-V2.1.1〠EN 62479ï¼202010အရ RED ညွှန်ကြားချက် -2014 / 53 / eu FCC အပိုင်း 15,249 အရသိရသည် EN 62321, ROHS ၏ညွှန်ကြားချက် -၂၀၀၁ / ၆၅ / eu အရ REACH ညွှန်ကြားချက် -1907 / 2006 / EC အရသိရသည် |
|
အင်တင်နာရောင်ခြည်ပုံစံ (Omni-directional)
|
ထုတ်ကုန်အရွယ်အစား
|
| Parameter | မှတ်စုများ | min | စာစီစာကုံး | မက်စ် | ယူနစ် | ||||
| ကြိမ်နှုန်းညှိခြင်း | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| ဓါတ်ရောင်ခြည်ပါဝါ (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| အချိန်သတ်မှတ်ခြင်း |
|
5 |
|
10 | ဒေါ် | ||||
| လက်ခံရရှိအချက်ပြအစွမ်းသတ္တိ | 2 | 150 | 200 | 300 | -Vp-p | ||||
| ဆူညံသံ | 3 | 100 | 150 | 200 | mVrms | ||||
| ထောက်ပံ့ရေးဗို့အား |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| လက်ရှိစားသုံးမှု |
|
18 | 20 | 25 | mA | ||||
| သွေးခုန်နှုန်းအထပ်ထပ်ကြိမ်နှုန်း | 4 | 2.0 | 2.2 | 3.0 | kHz | ||||
| Pulse အကျယ် | 4 | 15 | 50 | 70 | ec စီဒီ | ||||
| Operating အပူချိန် |
|
-15 | 22 | 75 | ℃ | ||||
| အလေးချိန် |
|
6.0 | 6.5 | 7.0 | g | ||||
မှတ်ချက် ၁ - ဓါတ်ရောင်ခြည်ထုတ်လွှတ်မှုသည် FCC စည်းမျဉ်းများနှင့်ကိုက်ညီရန်ဒီဇိုင်းပြုလုပ်ထားသည်။
Note2:The လက်ခံရရှိအချက်ပြအစွမ်းသတ္တိ(RSS) is measured at the total 1 Ways path loss of 36dB.
Note3: ဆူညံသံ voltages များကို 10Hz မှ 100Hz ကို Outech port မှာ Anechoic chamber တစ်ခုအတွင်းမှာတိုင်းတာသည်။
Note4: သွေးခုန်နှုန်းလည်ပတ်မှု
