PDLUX PD-S16-V1 မိုက်ခရိုဝေ့ဗ်အာရုံခံကိရိယာ Module 5.8GHz မိုက်ခရိုဝေ့အာရုံခံ + MCU + IR Receiver
PDLUX PD-S16-V1 Microwave Sensor Module ၅.၈GHz မိုက်ခရိုဝေ့ဖ်အာရုံခံ + MCU + IR Receiver သည် ၃၆၀ ဒီဂရီ ၅.၈ GHz မိုက်ခရိုဝေ့အာရုံခံ၊ အလင်းအာရုံခံကိရိယာ၊ အချက်ပြအသံချဲ့စက်၊ MCU နှင့်အဝေးထိန်းထိန်းချုပ်စနစ်ပါဝင်သည်။ ။ potentiometers သုံးခုသည် detect sensitivity, delay time နှင့် illuminan range ကိုချိန်ညှိနိုင်သည်။ output control signal သည် relay circuit၊ switching power supply ၏ start pin နှင့်အခြား control circuit များအားတိုက်ရိုက်ထိန်းချုပ်နိုင်သည်။ ၎င်းသည်ကွဲပြားခြားနားသောသုံးစွဲသူများ၏အလယ်အလတ်ဖွံ့ဖြိုးတိုးတက်မှုနှင့်ကွဲပြားခြားနားသောတည်ဆောက်ပုံများရှိအခွံများတပ်ဆင်ခြင်းအတွက်အဆင်ပြေသည်။
မော်ဒယ်:PDLUX PD-S16-V1
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
အကျဉ်းချုပ်

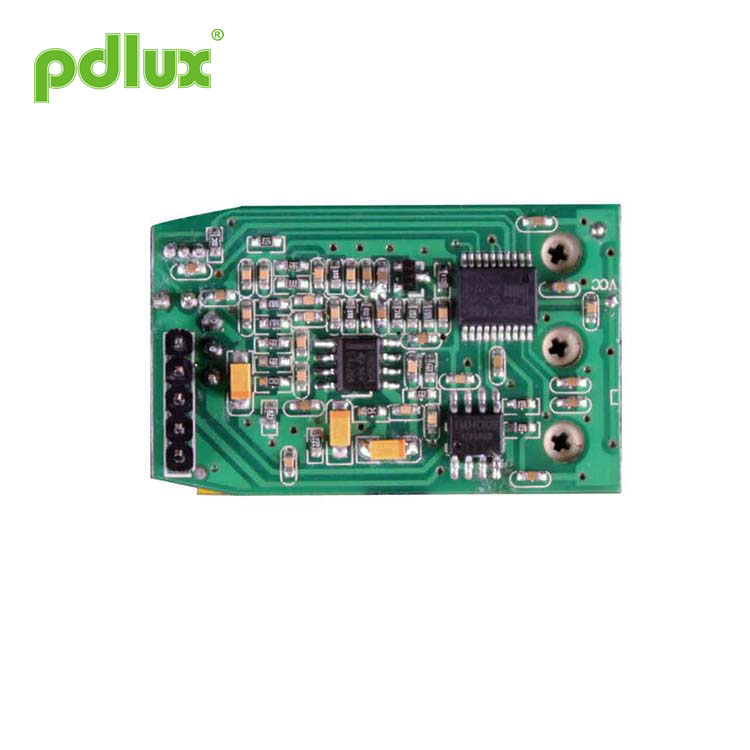

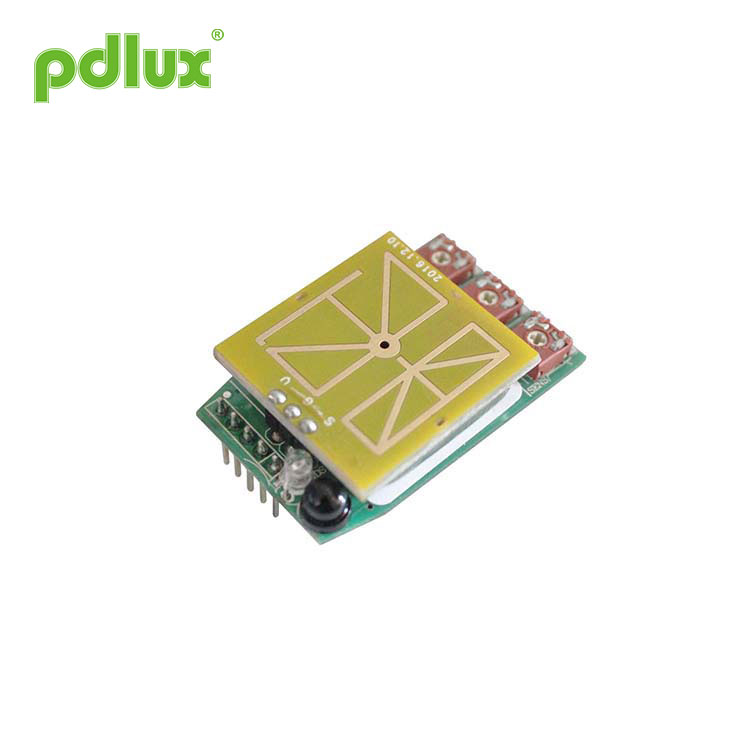

PDLUX PD-S16-V1 မိုက်ခရိုဝေ့ဗ်အာရုံခံကိရိယာ Module 5.8GHz မိုက်ခရိုဝေ့အာရုံခံ + MCU + IR Receiver is a complete sensing front-end control module composed of 360-degree 5.8GHz microwave sensor, photosensitive sensor, signal amplifier circuit, MCU and remote control receiver circuit. Three potentiometers can adjust the detection sensitivity, delay time, and illuminance range. The output control signal can directly control the relay circuit, the start pin of the switching power supply, and other control circuits. It is convenient for the secondary development of different users and the installation of shells with different structures.
Specifications of PDLUX PD-S16-V1 မိုက်ခရိုဝေ့ဗ်အာရုံခံကိရိယာ Module 5.8GHz မိုက်ခရိုဝေ့အာရုံခံ + MCU + IR Receiver
|
ပါဝါအရင်းအမြစ်: DC5V အလုပ်လုပ်နေသောလက်ရှိ: <30mA မိုက်ခရိုဝေ့ (ဗ်) အာရုံခံကိရိယာအလုပ်လုပ်နှုန်း - ၅.၈GHz အလုပ်လုပ်သည့်အပူချိန်: -15 ° C မှ + 70 ° C အချိန် setting: 10sec-20min ။ (ချိန်ညှိနိုင်သည်)အလင်းထိန်းချုပ်မှု - ၁၀-၃၀၀LUX၊ အလင်းအားလုံး (ချိန်ညှိနိုင်သည်) |
ထောက်လှမ်းထောင့်: 360 ° (မျက်နှာကျက်တပ်ဆင်), ၁၈၀ ° (နံရံကပ်တပ်ဆင်ခြင်း) ထောက်လှမ်းအကွာအဝေး: 2-10m (radii ။ ) (ချိန်ညှိ) ။ (မျက်နှာကျက်တပ်ဆင်ခြင်း) ဒေါင်လိုက်လှုပ်ရှားမှုထောက်လှမ်းအကွာအဝေး:> 20 မီတာ ထောက်လှမ်းမြန်နှုန်း: 0.5m-1.5m / sအသွင်အပြင်အရွယ်အစား: ၄၂.၆ မီလီမီတာ (အရှည်) X ၂၆ မီလီမီတာ (အကျယ်) X ၉.၄mm (အမြင့်) |
အာရုံခံကိရိယာသတင်းအချက်အလက်
Function of PDLUX PD-S16-V1 မိုက်ခရိုဝေ့ဗ်အာရုံခံကိရိယာ Module 5.8GHz မိုက်ခရိုဝေ့အာရုံခံ + MCU + IR Receiver
pin Dunction ဖော်ပြချက်
|
နံပါတ် |
ပင်အမည် |
input ကို / output ကို |
ရှင်းလင်းချက် |
|
1 |
NC |
|
မဟုတ်ဘူး |
|
2 |
NC |
|
မဟုတ်ဘူး |
|
3 |
ရလဒ် |
ရလဒ် |
အဆင့်မြင့် signal output 10sec-20min (adjustable) |
|
4 |
+ 5V |
input ကို |
ပါဝါအပြုသဘော |
|
5 |
GND |
input ကို |
ပါဝါအနုတ်လက္ခဏာ |

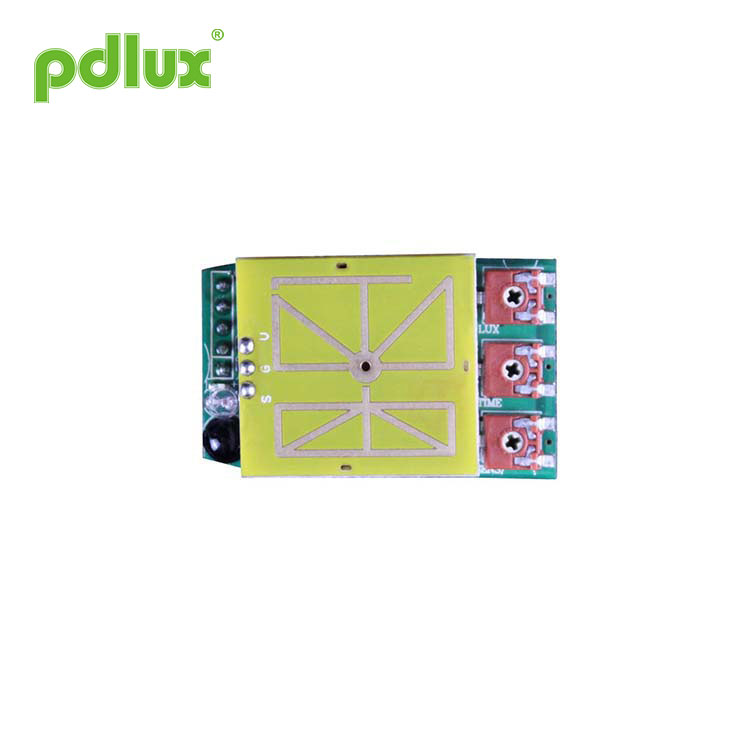

Knob adjustment of PDLUX PD-S16-V1 မိုက်ခရိုဝေ့ဗ်အာရုံခံကိရိယာ Module 5.8GHz မိုက်ခရိုဝေ့အာရုံခံ + MCU + IR Receiver
(1) ထောက်လှမ်းအကွာအဝေး setting ကို (sensitivity ကို)
အသုံးပြုသူသည်အကွာအဝေး၏လိုအပ်ချက်နှင့်အညီ potentiometer ၏အနေအထားကိုကျိုးကြောင်းဆီလျော်စွာရွေးချယ်နိုင်သည်။
(၂) အချိန်ချိန်ညှိခြင်း
အသုံးပြုသူများသည်ကွဲပြားခြားနားသောအသုံးပြုမှုပတ်ဝန်းကျင်နှင့်ကွဲပြားခြားနားသောထုတ်ကုန်အဓိပ္ပာယ်အရသင့်လျော်သောကြာချိန်ကိုရွေးချယ်နိုင်သည်။
(3) အလင်း - ထိန်းချုပ်မှု setting ကို
အလုပ်လုပ်သောအလင်းရောင်တန်ဖိုးသည်အကွာအဝေး 10 ~ 300LUX နှင့်အလင်းအားလုံးတွင်သင့်တော်သောအနေအထားကိုရွေးချယ်နိုင်သည်။
