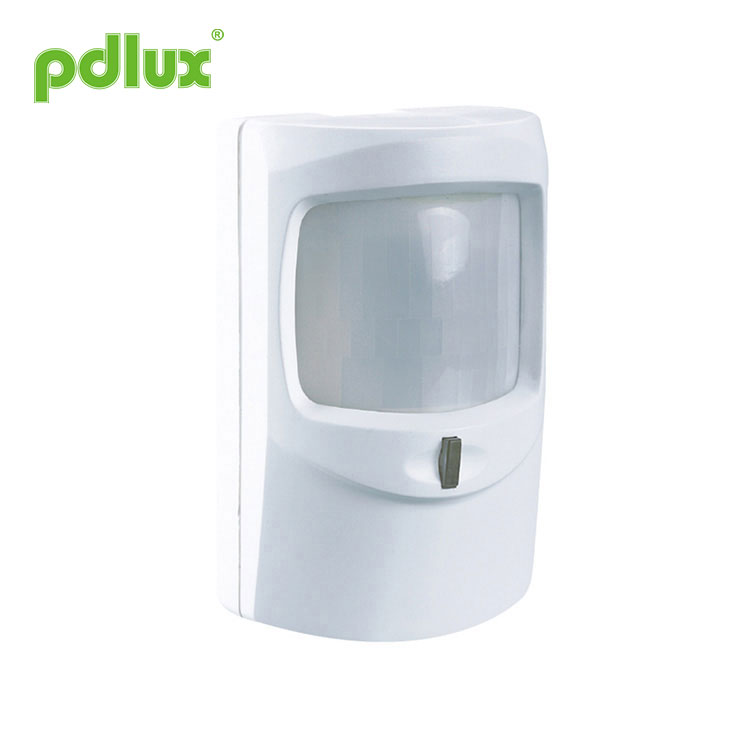

Passive Infrared Detector Alarm

PD-AL6 အာရုံခံ နှိုးစက် ညွှန်ကြားချက်

အနှစ်ချုပ် ထုတ်ကုန်သည် အာရုံခံခလုတ် အမျိုးအစားအသစ်ဖြစ်သည်။ ၎င်းသည် အနီအောက်ရောင်ခြည် စွမ်းအင်ရှာဖွေကိရိယာ၊ IC နှင့် SMD နည်းပညာကို အသုံးပြုသည်။ ထုတ်ကုန်၏ ထောက်လှမ်းခြင်းအကွာအဝေးသို့ ဝင်ရောက်သောအခါ၊ အနီအောက်ရောင်ခြည်အာရုံခံကိရိယာသည် ၎င်း၏ ကိုက်ညီသော ထိန်းချုပ်မှုယူနစ်သို့ အထွက်အချက်ပြစနစ် အလုပ်လုပ်သည်၊ ထိန်းချုပ်ယူနစ်က အချက်ပေးမည်ဖြစ်သည်။

မြင့်မားသောဝင်ရောက်စွက်ဖက်မှုကိုယ်ခံစွမ်းအား;
· Tamper ခလုတ်;
· မှားယွင်းသောနှိုးစက်ဒီဇိုင်းကို တားဆီးပါ - jumper ဆက်တင်ဖြင့် output ကို sensing တစ်ကြိမ် သို့မဟုတ် နှစ်ကြိမ် ရွေးချယ်နိုင်ပါသည်။
·တပ်ဆင်မှုပြောင်းလွယ်ပြင်လွယ်နှင့်အဆင်ပြေ;

သတ်မှတ်ချက်များ

ပါဝါအရင်းအမြစ်: 8 ~ 16V / DC
သွေးပူချိန်- 60 စက္ကန့်
ထောက်လှမ်းထောင့်- 140°
တပ်ဆင်ခြင်းအမြင့် 1.5 ~ 3.5 မီတာ
ထောက်လှမ်းမှုအကွာအဝေး: 12m (အမြင့်ဆုံး)
အလုပ်အပူချိန် - 10 ℃ ~ + 40 ℃
နိုးထခြင်း စိုထိုင်းဆ-<93%RH

အာရုံခံအချက်အလက်

တပ်ဆင်ခြင်း။

ဝက်အူကို တင်းကြပ်ပြီး ရှေ့အဖုံးကိုဖွင့်ပါ။
ဝက်အူပြုပြင်ခြင်း PCB ကို ဖြေလျော့ပါ။
PCB ကို မျက်နှာပြင်အဆုံးထိ ဖယ်ရှားပြီး PCB ကို ထုတ်ယူပါ။
နောက်ဖုံးရှိ မျဉ်းကြောင်းအပေါက်များကို ဖောက်ထားပါ။
နောက်ဖုံး၏နောက်ကျောဘက်ရှိ ဝါယာကြိုးအထိုင်တစ်လျှောက် ဝါယာကြိုးကို ပြေးပြီး ပြင်ဆင်ထားသည့်အပေါက်မှတစ်ဆင့် ၎င်းကို ထည့်သွင်းပါ။
ရွေးချယ်ထားသော အနေအထားတွင် နောက်ဖုံးကို ပြင်ပါ။
အောက်ပါပုံသေအတိုင်း ပါဝါနှင့် အချက်ပြဝိုင်ယာကြိုးကို terminal block သို့ချိတ်ဆက်ပါ၊ PCB ကို နောက်ဖုံးအဖြစ် အစားထိုးပါ။ ဒေါင်လိုက်ချိန်ညှိမှုကို သတ်မှတ်ပြီး PCB ဝက်အူကို တင်းကျပ်ပါ။
ရှေ့အဖုံးကိုပိတ်ပြီး ဝက်အူကို တင်းကျပ်ပါ။

ချိတ်ဆက်-ဝါယာကြိုး

Terminal 1 သည် အနှုတ်ဗို့အား “-” သို့ ချိတ်ဆက်သည် Terminal 2 သည် အပြုသဘောဗို့အား “+” သို့ ချိတ်ဆက်သည်။ Terminal 3&4 — အချက်ပြဝိုင်ယာကို ဆော့ကစားခြင်း။ ထိန်းချုပ်မှုယူနစ်နှင့် ချိတ်ဆက်ပါ၊ ရှေ့အဖုံးကိုပိတ်သည့်အခါ၊ အချက်ပြဝိုင်ယာကို တိုက်ရိုက်ချိတ်ဆက်သည်၊၊ ရှေ့အဖုံးကိုဖွင့်သည့်အခါ၊ ချိတ်ဆက်မှုကို ဖြတ်တောက်ပြီး ထိန်းချုပ်ယူနစ်သို့ အချက်ပြချက်တစ်ခု ပေးသည်။ Terminal 5&6 — RELAY အာရုံခံကိရိယာ အထွက်ဂိတ်။

Jumper ဆက်တင်

Tamper စမ်းသပ်မှု

1.ဝက်အူကိုတင်းကျပ်ခြင်းမရှိဘဲ detector ကိုပိတ်ပါ။
2. ထိန်းချုပ်မှုယူနစ်ကို "လက်နက်ကိုင်" မုဒ်သို့ သတ်မှတ်ပါ။
3။ ရှေ့ကာဗာကို ဖယ်ရှားပါ၊ ခလုတ်နှိပ်ခြင်းသည် ထိန်းချုပ်မှုယူနစ်ကို အချက်ပေးစနစ်သို့ သက်ဝင်စေမည်ဖြစ်သည်။
4. ရှေ့အဖုံးကိုပိတ်ပါ၊ ထိန်းချုပ်မှုယူနစ်သည် ထိတ်လန့်စရာရပ်တန့်သွားပါသည်။

လမ်းလျှောက်စမ်း

1. ပါဝါဖွင့်ပါ၊ LED သည် 0.5 စက္ကန့်တိုင်းတွင် တစ်ကြိမ် အနီရောင်ဖြစ်ပြီး ဖလက်ရှ်ဖြစ်ပြီး 60 စက္ကန့်ကြာပြီးနောက် ယူနစ်သည် တည်ငြိမ်သောအခြေအနေသို့ ရောက်ရှိသည်။
2. jumper ကို "တစ်ကြိမ်မှထွက်ရန်" အနေအထားတွင် သတ်မှတ်ပါ၊ ထောက်လှမ်းခြင်းအကွက်တွင် လမ်းလျှောက်ပါ၊ ယူနစ်သည် အချက်ပြမှုကို တစ်ကြိမ်သိရှိသောအခါ၊ အချက်ပြသည် အထွက်ဖြစ်ပြီး LED မီးသည် လိမ္မော်ရောင်၊
3. "အထွက်မှ အာရုံခံရန် နှစ်ကြိမ်" အနေအထားတွင် jumper ကို သတ်မှတ်ပါ၊ ထောက်လှမ်းခြင်း အကွက်တွင် လှမ်းပါ၊ ယူနစ်သည် အချက်ပြမှုကို တစ်ကြိမ် တွေ့ရှိသောအခါ၊ LED မီးသည် အစိမ်းရောင်ဖြစ်ပြီး၊ ဒုတိယအချက်ပြမှုကို တွေ့ရှိရသောအခါ 15 စက္ကန့်အတွင်း၊ အချက်ပြသည် အထွက်ဖြစ်ပြီး LED မီး လိမ္မော်သီး။

မှတ်ချက်

ပြင်းထန်သောလေစီးဆင်းမှုကို တိုက်ရိုက်ဖြစ်စေရန်၊ အပူချိန်အရင်းအမြစ်များ မငြိမ်မသက်ဖြစ်စေရန်နှင့် နေရောင်ခြည်တိုက်ရိုက်ဖြစ်စေရန် detector အား ဖော်ထုတ်ခြင်းမှ ရှောင်ကြဉ်ပါ။

● ပရော်ဖက်ရှင်နယ်ထည့်သွင်းမှုဖြင့် အတည်ပြုပါ။
● တပ်ဆင်ခြင်းနှင့် ဖယ်ရှားခြင်းလုပ်ငန်းမစမီ ပါဝါထောက်ပံ့မှုကို ဖြတ်တောက်ပါ။
● ဘေးကင်းစေရန်အတွက် ပါဝါဖြတ်ထားကြောင်း သေချာပါစေ။
● မလျော်ကန်သော လည်ပတ်မှုများကြောင့် ဆုံးရှုံးမှုများ ဖြစ်ပေါ်လာပါက ထုတ်လုပ်သူသည် မည်သည့် တာဝန်မှ မယူပါ။

ကျွန်ုပ်တို့သည် ထုတ်ကုန်အရည်အသွေးနှင့် ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ရန် ကတိကဝတ်ပြုထားသော်လည်း၊ အီလက်ထရွန်းနစ်အစိတ်အပိုင်းအားလုံးတွင် အချို့သောပြဿနာများကိုဖြစ်စေမည့် ထိရောက်မှုမရှိတော့ဘဲ ဖြစ်နိုင်ခြေရှိသည်။ ဒီဇိုင်းရေးဆွဲသည့်အခါတွင် ပြဿနာတစ်စုံတစ်ရာကိုရှောင်ရှားရန် မလိုအပ်သောဒီဇိုင်းများနှင့် ဘေးကင်းရေးခွဲတမ်းများကို လက်ခံကျင့်သုံးပါသည်။
ကျွန်ုပ်တို့၏ခွင့်ပြုချက်မရှိဘဲ ဤညွှန်ကြားချက်ကို အခြားရည်ရွယ်ချက်များအတွက် ကူးယူခြင်းမပြုသင့်ပါ။
