အနီအောက်ရောင်ခြည် ဖောက်ထွင်းနှိုးဆော်သံ

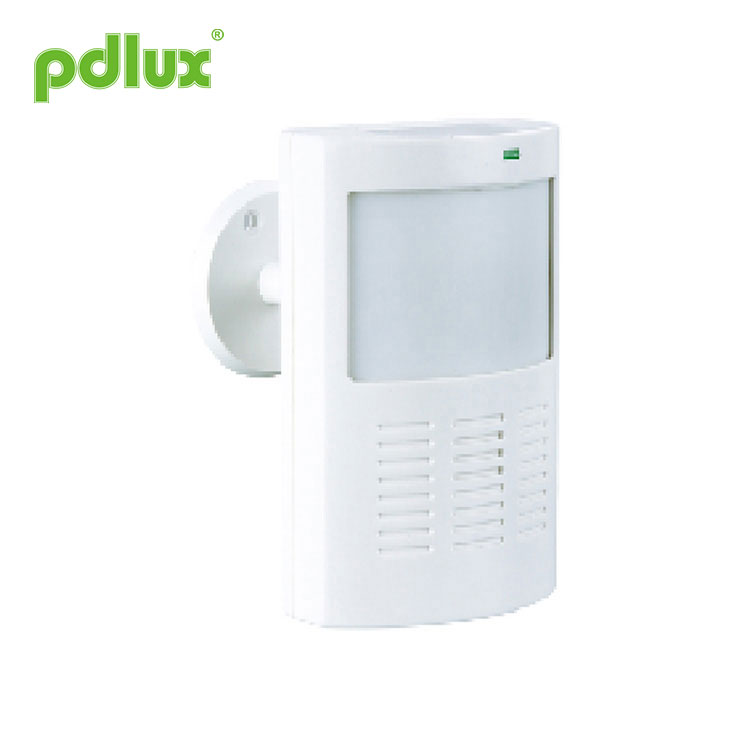

Passive Infrared Detector PD-AL9 ညွှန်ကြားချက်

PD-AL9 သည် လူသားအနီအောက်ရောင်ခြည် အာရုံခံကိရိယာ အမျိုးအစားအသစ်ဖြစ်ပြီး ၎င်းသည် မြင့်မားသော အာရုံခံကိရိယာနှင့် SMD နည်းပညာကို အသုံးပြုထားသည်။
အာရုံနှင့် ထုတ်လွှတ်မှုကို စုဆောင်းသည်။ တစ်စုံတစ်ယောက်သည် ၎င်း၏အာရုံခံစားမှုအကွာအဝေးသို့ ရောက်ရှိလာသောအခါ၊ ၎င်းသည် အဓိပ္ပါယ်ရှိပြီး တစ်ချိန်တည်းတွင် ၎င်းသည် သင့်လျော်သော လက်ခံသူထံသို့ အချက်ပြမှု (ကျွန်ုပ်တို့၏ကုမ္ပဏီ၏ မည်သည့်လက်ခံသူမဆို) ကို ထုတ်လွှတ်သည်။

အင်္ဂါရပ်များ

ဘက်ထရီပါဝါရှိပြီး ဝိုင်ယာကြိုးမလိုအပ်ပါ။
Tamper ဒီဇိုင်း၊ ရှေ့အဖုံးကို ဖယ်ရှားလိုက်သောအခါတွင်၊ ယူနစ်သည် အချက်ပြမှုကို တစ်ပြိုင်နက် ထုတ်လွှတ်မည်ဖြစ်သည်။
LED ညွှန်ပြချက်- အာရုံခံစားမှုနှင့် ထုတ်လွှတ်မှုညွှန်ပြချက်။

သတ်မှတ်ချက်

ပါဝါထောက်ပံ့မှု- DC9V

Static current: 25 μA

ထောက်လှမ်းမှုအကွာအဝေး: 11m
ထောက်လှမ်းထောင့်: 100º

ထုတ်လွှတ်သည့်အကွာအဝေး: ≥30m

ကြိမ်နှုန်း- 433MHz  315MHz

Jumper နှင့် Potentiometer သတ်မှတ်ခြင်း (အောက်ပါပုံကဲ့သို့)

စမ်းသပ်ပါ။

60s နောက်ပိုင်းတွင် 9v ဘက်ထရီကို ပြုပြင်ပါ၊ အာရုံခံကိရိယာသည် အလုပ်လုပ်သည့်အခြေအနေသို့ ရောက်ရှိသည်-

a JP1 ကို ညာဘက် “1” အနေအထားတွင်၊ “LED/ON” အနေအထားတွင် JP2 (တစ်ကြိမ်အာရုံခံစားမှုပြီးနောက် ထုတ်လွှတ်မှုအခြေအနေ) တွင် JP1 ကို သတ်မှတ်ပါ၊ potentiometer ဆန့်ကျင်ဘက်အား အနိမ့်ဆုံးအနေအထားသို့ နာရီလက်တံအတိုင်း ချိန်ညှိပါ- အာရုံခံအကွက်ရှိ မှန်ဘီလူးတန်းဂျင့်တစ်လျှောက် ရွှေ့ပါ၊ အာရုံခံအာရုံခံမှု (LED သည် အလုပ်လုပ်သည်)၊ ထို့နောက် ၎င်းသည် သင့်လျော်သော လက်ခံသူထံ အချက်ပြမှုထုတ်လွှတ်သည် (ထုတ်လွှတ်သည့် LED အလုပ်လုပ်သည်)၊ ထုတ်လွှတ်သည့်အချိန်သည် 3 ~ 4 စက္ကန့်ဖြစ်သင့်သည်၊ စဉ်ဆက်မပြတ်ခံစားရပါက၊ ယခင်အချိန်က ထုတ်လွှတ်ပြီးနောက် 10s အကြာတွင် ၎င်းသည် ထုတ်လွှတ်သည်။ တဖန်။

ခ ညာဘက် "AUTO" အနေအထားတွင် JP1 ကို "LED/ON" အနေအထားတွင် JP2 (အာရုံခံစားမှု 2 ကြိမ်ပြီးနောက် ထုတ်လွှတ်မှုအခြေအနေ)၊ potentiometer ကို အနိမ့်ဆုံးအနေအထားသို့ နာရီလက်တံအတိုင်း ဆန့်ကျင်ကာ ချိန်ညှိပါ- အာရုံခံအကွက်ရှိ မှန်ဘီလူးတန်းဂျင့်တစ်လျှောက် ရွှေ့ပါ၊ အာရုံခံအာရုံခံမှု (LED အာရုံခံစားမှု)၊ ထုတ်လွှတ်မှု LED အလုပ်မလုပ်ပါ၊ အာရုံခံကိရိယာသည် အချက်ပြမှုကို ထုတ်လွှတ်မည်မဟုတ်ပါ။ တစ်ဖန်အာရုံခံအာရုံခံမှု (LED အာရုံခံစားမှု) ထို့နောက်အချက်ပြမှု (emission LED အလုပ်လုပ်သည်)၊ ထုတ်လွှတ်သည့်အချိန်သည် 3 ~ 4 စက္ကန့်ဖြစ်သင့်သည်။

c. နှောင့်နှေးစမ်းသပ်မှု- ညာဘက် “1” အနေအထားတွင် JP1 ကို သတ်မှတ်၍ “LED/OF” အနေအထားတွင် JP2 ကို သတ်မှတ်ပါ၊ အမြင့်ဆုံးအနေအထားသို့ နာရီလက်တံအတိုင်း ချိန်ညှိပါ၊ အာရုံခံအာရုံခံမှု (အသိဥာဏ် LED အလုပ်လုပ်သည်)၊ 2.5 မိနစ်၊ ထုတ်လွှတ်သောအချက်ပြမှု (ထုတ်လွှတ်မှု LED အလုပ်လုပ်သည်)၊ ထုတ်လွှတ်ချိန်သည် 3 ~ 4 စက္ကန့်ဖြစ်သည်။

ဃ။ Tamper စမ်းသပ်ခြင်း- ရှေ့အဖုံးကိုဖွင့်ပါ၊ ၎င်းသည် အချက်ပြမှုနှင့် ထုတ်လွှတ်သည့် LED ကိုဖွင့်ပေးမည်ဖြစ်သည်။

ဂရုပြုပါ။

ရွေ့လျားနေသော အရာဝတ္ထုသည် အာရုံခံကိရိယာဖြင့် အနံအတိုင်း ရွေ့လျားနိုင်သည့် တပ်ဆင်အနေအထားကို ရွေးချယ်သင့်သည် (ညာဘက်ပုံကြမ်းကဲ့သို့)၊
သင့်လျော်သောလည်ပတ်မှုကိုသေချာစေရန် ယူနစ်အား လမ်းလျှောက်စမ်းသပ်ခြင်းဖြင့် အခါအားလျော်စွာ စစ်ဆေးသင့်သည်၊
ယူနစ်သည် ကောင်းမွန်စွာ အလုပ်မလုပ်ပါက၊ ဘက်ထရီများကို ချက်ချင်းအစားထိုးပြီး ယူနစ်ကို ပြန်လည်စစ်ဆေးပါ။
သတ္တုအခြေခံပေါ်တွင် ယူနစ်ကို တပ်ဆင်ခြင်းကို ရှောင်ကြဉ်ပါ။
ယူနစ်နှင့် ထောက်လှမ်းလိုသော ဧရိယာကြားတွင် ပိတ်ဆို့ခြင်းကို ခွင့်မပြုပါ။
ယူနစ်နှင့် ၎င်း၏ ထောက်လှမ်းသည့်နေရာကို တိုက်ရိုက်နေရောင်ခြည်၊ အပူပေးကိရိယာများ၊ လျှပ်စစ်ပန်ကာများ စသည်တို့နှင့် မထိတွေ့သင့်ပါ။
