Narrow Stairwell & Corridor အတွက် Square Head 5.8GHz Microwave Sensor အသစ်
Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
မော်ဒယ်:PD-MB15Y
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

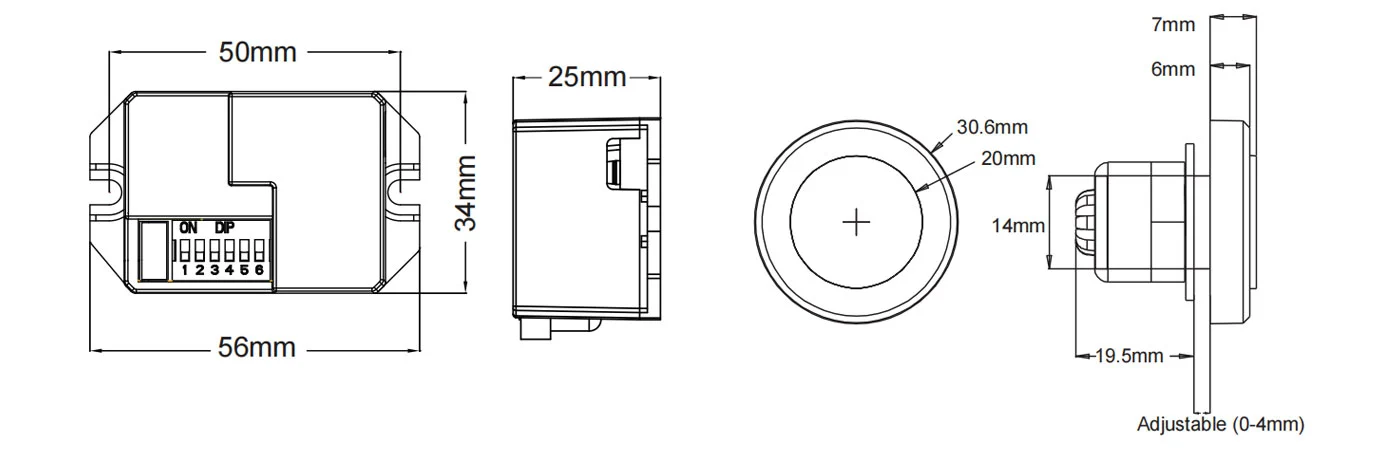

ထုတ်ကုန်အရွယ်အစား
အနှစ်ချုပ်
၎င်းသည် ထောက်လှမ်းမှုအကွာအဝေး 360° ဖြစ်ပြီး အလုပ်လုပ်သည့် ကြိမ်နှုန်းမှာ 5.8GHz ရှိသည့် တိကျသေချာသော ဒစ်ဂျစ်တယ်မိုက်ခရိုဝေ့အာရုံခံကိရိယာဖြစ်သည်။ ၎င်းသည် ထုတ်လွှတ်ခြင်းနှင့် လက်ခံခြင်းတို့ကို ပေါင်းစပ်ထားသည့် Doppler နိယာမအပေါ် အခြေခံထားသည်။ ၎င်းသည် ၎င်း၏တိကျမှုကို အလွန်တိုးမြင့်စေပြီး ၎င်း၏အမှားအယွင်းနှုန်းကို လျှော့ချပေးသည့် MCU (Micro Control Unit) ကို လက်ခံထားသည်။ ၎င်းသည် သိမ်မွေ့သောအသွင်အပြင်နှင့် ဖွဲ့စည်းတည်ဆောက်ပုံတွင် ကျစ်လစ်သည်။ ၎င်းကို loads များနှင့် လွတ်လပ်စွာ ချိတ်ဆက်နိုင်သည် သို့မဟုတ် မီးချောင်းအတွင်းတွင် အလွယ်တကူ တပ်ဆင်နိုင်သည်။ ဖန် သို့မဟုတ် ပလပ်စတစ်ဖြင့် ပြုလုပ်ထားသည်။ လုံခြုံရေးကာကွယ်မှု သို့မဟုတ် စွမ်းအင်ချွေတာရန်အတွက် ၎င်းကို လူသွားလမ်း၊ ရေချိုးခန်း၊ ဓာတ်လှေကား၊ အိမ်သုံး သို့မဟုတ် အခြားအများပြည်သူဆိုင်ရာနေရာများတွင် တွင်ကျယ်စွာ အသုံးပြုထားသည်။
အင်္ဂါရပ်များ
1.Non-radiation ထိခိုက်မှု- ၎င်း၏ transmitter ပါဝါသည် 0.2mW ထက်နိမ့်သည်၊ ၎င်းသည် လူ့ခန္ဓာကိုယ်ကို မထိခိုက်စေပါ။
2.ပြင်းထန်သောဝင်ရောက်စွက်ဖက်မှုဆန့်ကျင်နိုင်စွမ်း၊ အပူချိန်အကွာအဝေး -15 ℃ - + 70 ℃တွင်အလုပ်လုပ်နိုင်သည်။
3. ကြိမ်နှုန်းသည် အဆက်မပြတ်ဖြစ်ပြီး ကြိမ်နှုန်းပျံ့လွင့်မှုသည် ကြိမ်နှုန်းအကွာအဝေးတွင် ဖြစ်ပေါ်မည်မဟုတ်ပါ။

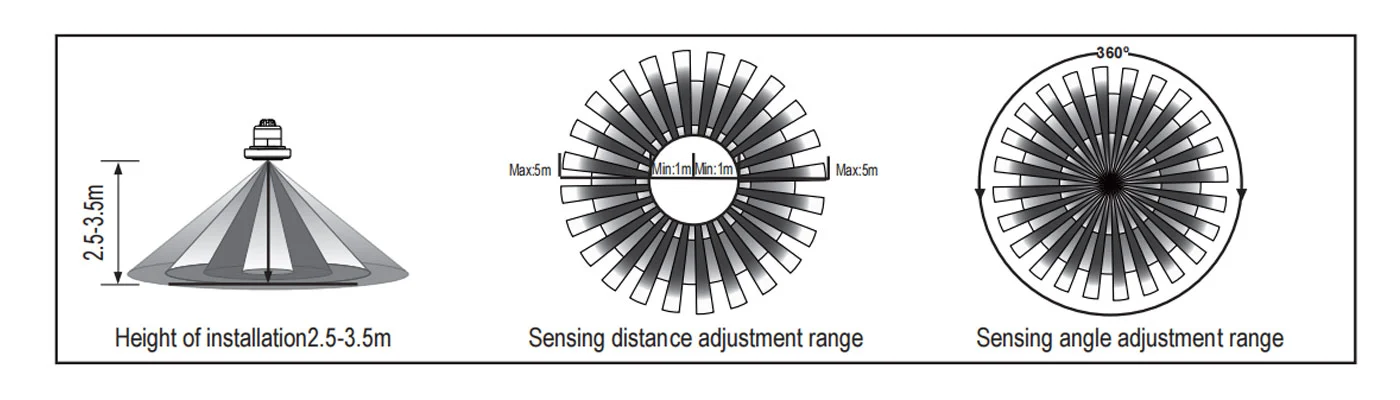

အာရုံခံအချက်အလက်

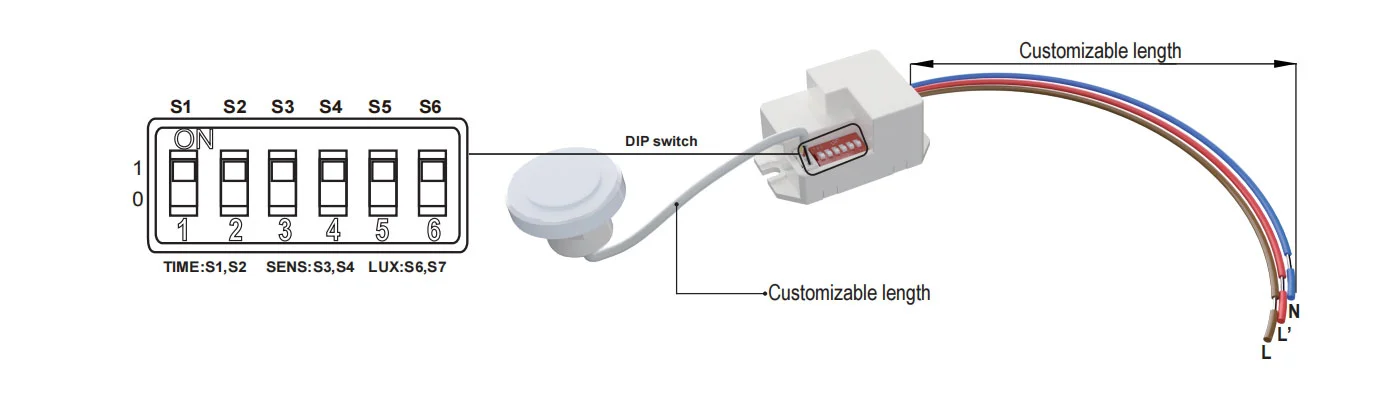

ပုံစံသတ်မှတ်ခြင်း- DIP ခလုတ်
သတ်မှတ်ချက်များ
=| ပါဝါအရင်းအမြစ် | 220-240VAC |
| ပါဝါအကြိမ်ရေ | 50Hz |
| HF စနစ် | 5.8GHz (ဗဟိုကြိမ်နှုန်း) CW လျှပ်စစ်လှိုင်း၊ ISM တီးဝိုင်း |
| အဆင့်သတ်မှတ်ပေးပါသည်။ | 800W Max.tungsten 200W Max.fluorescent & LED |
| ကာကွယ်မှုအဆင့် | IP20၊ Class II |
| တပ်ဆင်ထိုင် | အိမ်တွင်း၊ မျက်နှာကျက် တပ်ဆင်ခြင်း။ |
| ဂီယာပါဝါ | <0.2mW |
| ထောက်လှမ်းထောင့် | 360° |
| ထောက်လှမ်းမှုအပိုင်း | 1m-2m-4m-5m (radii.) (ချိန်ညှိနိုင်သော) |
| အချိန်သတ်မှတ်ခြင်း။ | 8sec-3min-10min-15min၊ (ချိန်ညှိနိုင်သော) |
| အလင်းထိန်းချုပ်မှု | 10LUX-50LUX->2000LUX၊ (ချိန်ညှိနိုင်သည်။ |
| ပါဝါသုံးစွဲမှု | ခန့်မှန်းခြေ 0.5W |
| အလုပ်အပူချိန် | -15°C~+70°C |
အချိန်သတ်မှတ်ခြင်း S1 S2
၈ စက္ကန့်မှ ၁၅ မိနစ်ဟု သတ်မှတ်နိုင်သည်။ ဤအချိန်မကုန်မီ တွေ့ရှိသော လှုပ်ရှားမှုမှန်သမျှသည် အချိန်တိုင်းကိရိယာကို ပြန်လည်စတင်ပါမည်။ ထောက်လှမ်းမှုအကွာအဝေးကို ချိန်ညှိရန်နှင့် လမ်းလျှောက်စမ်းသပ်မှုလုပ်ဆောင်ရန်အတွက် အတိုဆုံးအချိန်ကို ရွေးချယ်ရန် အကြံပြုထားသည်။ ON ခလုတ်ကို “1” ဟု သတ်မှတ်ရန်၊ OFF သည် “0” ဖြစ်သည်။
၎င်းသည် အချက်ပြမှုတွေ့ရှိသည့်အချိန်မှစ၍ နှောင့်နှေးချိန်ကို ချိန်ညှိရန်နှင့် အလင်းအလိုအလျောက်ပိတ်သည့်အချိန်အထိ အလိုအလျောက်ဖွင့်ခြင်းအတွက် အဓိကဖြစ်သည်။ သင့်လက်တွေ့လိုအပ်ချက်အတွက် နှောင့်နှေးချိန်ကို သင်သတ်မှတ်နိုင်သည်။ သို့သော် စွမ်းအင်ချွေတာရန်အတွက် သင်သည် အချိန်နှောင့်နှေးခြင်းကို ပိုကောင်းစေသည်၊ အဘယ်ကြောင့်ဆိုသော် မိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာတွင် စဉ်ဆက်မပြတ်အာရုံခံနိုင်သော လုပ်ဆောင်ချက်ပါရှိသည်၊ ဆိုလိုသည်မှာ နှောင့်နှေးချိန်မလွန်မီတွင် တွေ့ရှိထားသော ရွေ့လျားမှုတိုင်းသည် အချိန်တိုင်းကိရိယာကို ပြန်လည်စတင်မည်ဖြစ်ပြီး ထောက်လှမ်းမှုအကွာအဝေးတွင် လူရှိမှသာ အလင်းသည် ဆက်ရှိနေမည်ဖြစ်သည်။
ထောက်လှမ်းမှု အပိုင်းအခြား ဆက်တင် (sensitivity) S3 S4
Detection range သည် 3 m အမြင့်တွင် တပ်ဆင်သည့်အခါ မြေပြင်ပေါ်တွင် အကြမ်းဖျင်း စက်ဝိုင်းပုံသွန်းခြင်း၏ အချင်းဝက်ကို ဖော်ပြရန် အသုံးပြုသည့် ဝေါဟာရဖြစ်သည်။ ON ခလုတ်ကို “1” ဟု သတ်မှတ်ရန်၊ OFF သည် “0” ဖြစ်သည်။
သတိပြုရန်- ဤထုတ်ကုန်ကိုအသုံးပြုသည့်အခါ၊ ကျေးဇူးပြု၍ အာရုံခံနိုင်စွမ်း (ထောက်လှမ်းမှုအကွာအဝေး) ကို သင့်လျော်သောတန်ဖိုးသို့ ချိန်ညှိပါ သို့သော် အရွက်များနှင့် ကုလားကာများ၊ တိရိစ္ဆာန်လေးများ သို့မဟုတ် ဓာတ်အားလိုင်းနှင့် လျှပ်စစ်ပစ္စည်းများ နှောင့်ယှက်မှုကြောင့် ဖြစ်ပေါ်သော ပုံမှန်မဟုတ်သော တုံ့ပြန်မှုကို ရှောင်ရှားရန် အမြင့်ဆုံးပမာဏကို ချိန်ညှိပါ။ အထက်ဖော်ပြပါအားလုံးသည် error တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။ ထုတ်ကုန် ပုံမှန်အလုပ်မလုပ်သောအခါ၊ ကျေးဇူးပြု၍ အာရုံခံနိုင်စွမ်းကို သင့်လျော်စွာ လျှော့ချရန် ကြိုးစားပြီးနောက် ၎င်းကို စမ်းသပ်ပါ။ လူ၏လှုပ်ရှားမှုသည် အာရုံခံအား induction ဖြစ်စေသည်၊ ထို့ကြောင့် သင်သည် လုပ်ဆောင်ချက်စမ်းသပ်မှုအောက်တွင်ရှိသောအခါ၊ ကျေးဇူးပြု၍ induction ဧရိယာကို ထားခဲ့ကာ အာရုံခံကိရိယာများ စဉ်ဆက်မပြတ်အလုပ်လုပ်ခြင်းကို တားဆီးရန် လှုပ်ရှားမှုကို မလုပ်ပါနှင့်။
အလင်းထိန်းချုပ်မှု ဆက်တင် S5 S6
၎င်းကို 10 ~> 2000 LUX အကွာအဝေးတွင်သတ်မှတ်နိုင်သည်။ ON ခလုတ်ကို “1” ဟု သတ်မှတ်ရန်၊ OFF သည် “0” ဖြစ်သည်။
ဤလက်စွဲစာအုပ်သည် ဤထုတ်ကုန်၏ လက်ရှိအကြောင်းအရာ ပရိုဂရမ်အတွက်ဖြစ်ပြီး၊ ထုတ်လုပ်သူအား အသိပေးခြင်းမရှိဘဲ ပြောင်းလဲမှုများနှင့် ပြုပြင်မွမ်းမံမှုများ ရှိနေပါသည်။
ကုမ္ပဏီ၏ခွင့်ပြုချက်မရှိဘဲ အခြားရည်ရွယ်ချက်တစ်ခုခုအတွက် ညွှန်ကြားချက်လက်စွဲပါ အကြောင်းအရာများကို ကူးယူရန် တင်းကြပ်စွာတားမြစ်ထားသည်။
| ပြတ်ရွေ့ | ပျက်ကွက်ရခြင်း အကြောင်းအရင်း | ဖြေရှင်းချက် |
| ဝန်က အလုပ်မလုပ်ဘူး။ | အလင်းရောင်ကို မှားယွင်းစွာသတ်မှတ်ထားသည်။ | ဝန်၏ setting ကိုချိန်ညှိပါ။ |
| ဝန်ပျက်။ | ပြောင်းလဲပေးပါသည်။ | |
| ပါဝါပိတ်သွားပြီ။ | ပါဝါဖွင့်ပါ။ | |
| ဝန်က အချိန်တိုင်း အလုပ်လုပ်တယ်။ | ထောက်လှမ်းမှု၏ ဒေသတွင် ဆက်တိုက် အချက်ပြမှု ရှိပါသည်။ | ၏ဆက်တင်များကိုစစ်ဆေးပါ။ ထောက်လှမ်းဧရိယာ။ |
| ဝန်ရှိမှ အလုပ်လုပ်တယ်။ ရွေ့လျားမှု အချက်ပြမှု မတွေ့ရှိရပါ။ | မီးခွက်ကို ကောင်းကောင်းမတပ်ဆင်ထားသောကြောင့် အာရုံခံကိရိယာပျက်သွားပါသည်။ ယုံကြည်စိတ်ချရသောအချက်ပြမှုများကိုရှာဖွေပါ။ | တပ်ဆင်မည့်နေရာကို ပြန်လည်ချိန်ညှိပါ။ |
| ရွေ့လျားနေသော အချက်ပြမှုကို အာရုံခံကိရိယာမှ ထောက်လှမ်းသည် (လှုပ်ရှားမှု နံရံနောက်ဘက်၊ သေးငယ်သော အရာဝတ္ထုများ၏ ရွေ့လျားမှု၊ | ထောက်လှမ်းဧရိယာ၏ဆက်တင်များကိုစစ်ဆေးပါ။ | |
| ရွေ့လျားမှု အချက်ပြမှု တွေ့ရှိသောအခါ ဝန်သည် အလုပ်မလုပ်ပါ။ | ရွေ့လျားမှုအမြန်နှုန်းသည် မြန်လွန်းသည် သို့မဟုတ် သတ်မှတ်ထားသော ထောက်လှမ်းမှုဧရိယာသည် သေးငယ်လွန်းသည်။ | ထောက်လှမ်းဧရိယာ၏ဆက်တင်များကိုစစ်ဆေးပါ။ |
သတိပေးချက် အောက်ပါအခြေအနေများသည် error တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
1. လှုပ်နေသော အရာဝတ္တုတွင် တပ်ဆင်ခြင်းသည် အမှားအယွင်း တုံ့ပြန်မှုကို ဖြစ်ပေါ်စေပါသည်။
2. လေဖြင့်လွင့်သွားသော ကန့်လန့်ကာသည် အမှားတုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။ တပ်ဆင်ရန် သင့်လျော်သောနေရာကို ရွေးချယ်ပါ။
3. ယာဉ်ကြောအသွားအလာများသောနေရာတွင် ထည့်သွင်းခြင်းသည် အမှားအယွင်းတုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
4. အနီးနားရှိ စက်ကိရိယာအချို့မှ ထွက်လာသော မီးပွားများသည် အမှားအယွင်း တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
● ပရော်ဖက်ရှင်နယ်ထည့်သွင်းမှုဖြင့် အတည်ပြုပါ။
● ဘေးကင်းစေရန်အတွက် တပ်ဆင်ခြင်းနှင့် ဖယ်ရှားခြင်းလုပ်ငန်းမစမီ ပါဝါဖြတ်ပါ။
● မလျော်ကန်သော လည်ပတ်မှုကြောင့် ဖြစ်ပေါ်လာသော ဆုံးရှုံးမှုမှန်သမျှကို ထုတ်လုပ်သူသည် မည်သည့်တာဝန်မှ မယူပါ။
