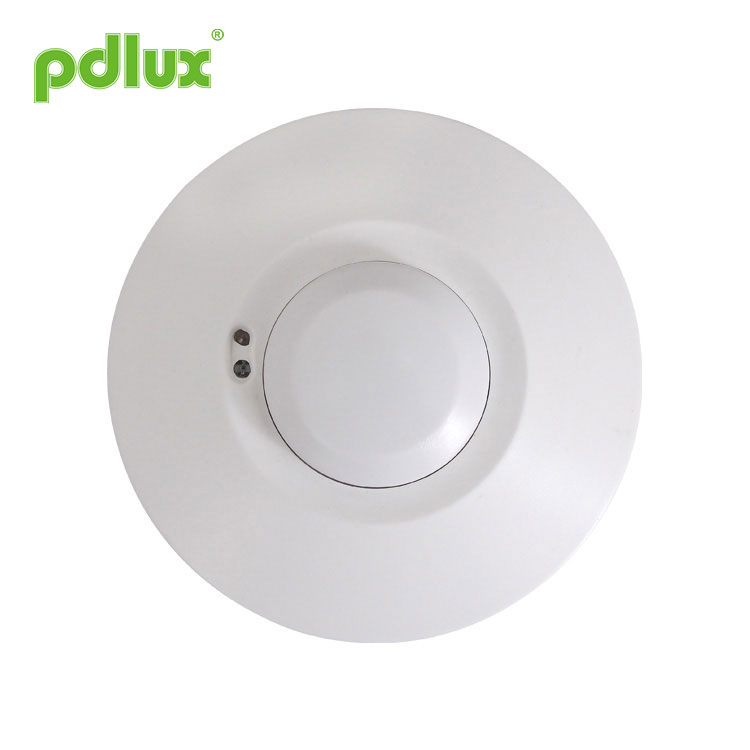

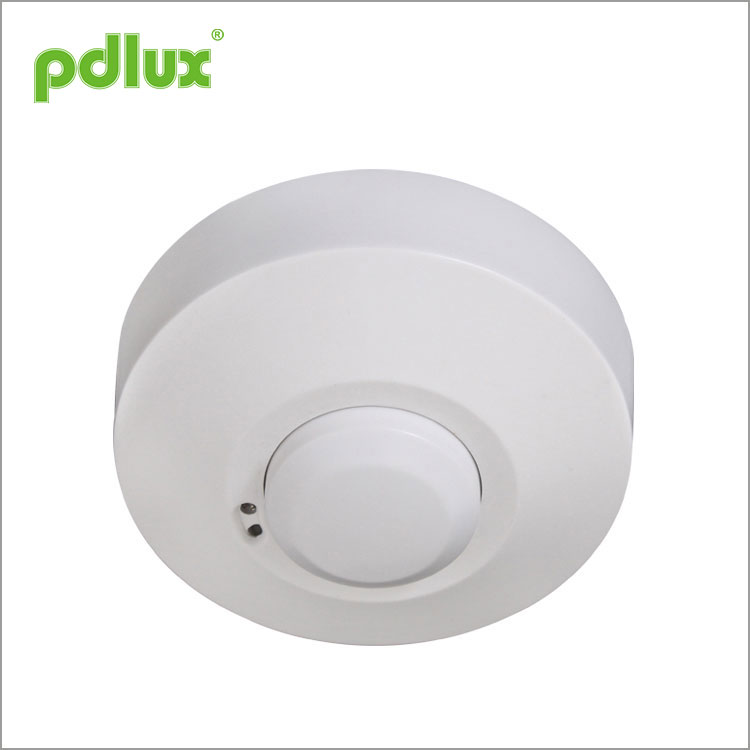

RED အသိအမှတ်ပြု Microwave အာရုံခံကိရိယာ
PDLUX PD-MV1012-Z
RED Certified Microwave Sensors သည် MCU ကို အသုံးပြု၍ switch information ကိုတိကျစွာတွက်ချက်ရန်နှင့် sine wave ၏သုညအချက်အနေဖြင့်ဖွင့်မည့် relay ကိုတိကျစွာထိန်းချုပ်ရန်ဝန်တစ်ခုချင်းစီကိုဖွင့်သည်။ sine wave ၏သုညနေရာတွင် sine wave မြင့်ဗို့အားဖွင့်သောအခါသမားရိုးကျ control mode ကြောင့်ဖြစ်ရသော inrush current ပြavနာကိုရှောင်ရှားသည်။ ဝန်အောက်မှာဗို့။
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
PD-MV1012-Z မိုက်ခရိုဝေ့အာရုံခံညွှန်ကြားချက်
အကျဉ်းချုပ်
RED Certified Microwave Sensors သည် radar ၏အခြေခံနိယာမဖြစ်သော microwave doppler effect နှင့်အညီဖြစ်သည်။ ၎င်းကိုအလိုအလျောက်ထိန်းချုပ်သောခလုတ်၊ လုံခြုံရေးစနစ်နှင့် ATM စက်၏ဗွီဒီယိုထိန်းချုပ်မှုစနစ်အပြင်အခြားအလိုအလျောက်ထိန်းချုပ်သောနေရာများတွင်အသုံးပြုနိုင်သည်။ ။ ရှာဖွေတွေ့ရှိမှုနည်းလမ်းသည်အောက်ပါတို့နှင့်နှိုင်းယှဉ်ပါကအောက်ပါအားသာချက်များရှိသည် - ၁။ အဆက်အသွယ်မဟုတ်သောထောက်လှမ်းခြင်း၊ ၂။ ပတ်ဝန်းကျင်အခြေအနေဆိုးရွားမှု၊ အပူချိန်၊ စိုထိုင်းမှု၊ ဆူညံသံ၊ လေထု၊ ဖုန်မှုန့်၊ ဂီယာ ၀.၂ မဂ္ဂါဝပ်သာလျှင်၊ ၎င်းသည်လူ့ကိုယ်ခန္ဓာကိုထိခိုက်မည်မဟုတ်ပါ။ ရိုးရှင်းသောတပ်ဆင်ခြင်း + လွယ်ကူသောဝါယာကြိုး။ ကျွန်ုပ်တို့သည်မြင့်မားသောထိခိုက်လွယ်မှုနှင့်ရှာဖွေတွေ့ရှိမှုကျယ်ပြန့်မှုအတွက်သာမကအလွန်ယုံကြည်စိတ်ချရသောအလုပ်တွင်အမှားနှုန်းမှာအလွန်နည်းပါးသည်။ အပူချိန်အကွာအဝေးတွင်အလုပ်လုပ်ခြင်းသည်တည်ငြိမ်နိုင်သည် - - 15 ~ + 70 Celsius ဒီဂရီ။
RED Certified Microwave Sensors သည် MCU ကို အသုံးပြု၍ switch information ကိုတိကျစွာတွက်ချက်ရန်နှင့် sine wave ၏သုညအချက်အနေဖြင့်ဖွင့်မည့် relay ကိုတိကျစွာထိန်းချုပ်ရန်ဝန်တစ်ခုချင်းစီကိုဖွင့်သည်။ sine wave ၏သုညနေရာတွင် sine wave မြင့်ဗို့အားဖွင့်သောအခါသမားရိုးကျ control mode ကြောင့်ဖြစ်ရသော inrush current ပြavနာကိုရှောင်ရှားသည်။ အထူးသဖြင့် LED မီးလုံးများ၊ စွမ်းအင်ချွေတာသောမီးချောင်းများနှင့်မီးချောင်းများ၌ capacitance အမျိုးမျိုးရှိသော capacitor များတပ်ဆင်ထားသည်။ ၎င်းသည်ထပ်ဆင့်လွှင့်သူများအတွက်ဘေးအန္တရာယ်ဖြစ်သည်။ တစ်ခါတစ်ရံတွင် 50W LED မီးခွက်သည် surge current များအား 80 မှ 120A အထိထုတ်ပေးနိုင်သည်။ 10A သာမန် relay သည် inrush current ၏ ၃ ကြိမ်သာခံနိုင်ပြီး relay သည်ရက်အနည်းငယ်သို့မဟုတ်အကြိမ်ပေါင်းများစွာကျိုးပဲ့နိုင်သည်။ ထို့ကြောင့်စျေးကွက်ရှိပုံမှန်အာရုံခံကိရိယာသည်သက်တမ်းတိုပြီးသေးငယ်သော ၀ န်ဆောင်မှုပမာဏရှိသည်။
ဤပြproblemနာကိုကျော်လွှားနိုင်ရန် RED အသိအမှတ်ပြုမိုက်ခရိုဝေ့အာရုံခံကိရိယာများသည် sine wave သည်သုညအလားအလာရှိသောအခါဝန်ကိုဖွင့်ရန်အဆင့်မြင့်ဒစ်ဂျစ်တယ်တိကျသောတွက်ချက်မှုကိုချမှတ်သည်။ ထုတ်ကုန်။ အစုလိုက်အပြုံလိုက်ထုတ်လုပ်မှုအာရုံခံကိရိယာ၏နောက်ဆုံးပေါ်ထိန်းချုပ်မှုနည်းလမ်းသည်မည်သည့်ဝန်ကိုမဆိုလွယ်ကူစွာထိန်းချုပ်နိုင်သည်။ ၎င်းသည်အလတ်စားနှင့်အဆင့်မြင့်ထုတ်ကုန်ဖြစ်သည်။ သမားရိုးကျဗားရှင်းနှင့်နှိုင်းယှဉ်လျှင်ကုန်ကျစရိတ်ကိုတိုးမြှင့်သော်လည်းထုတ်ကုန်၏ယုံကြည်စိတ်ချရမှုနှင့်သက်တမ်းသည်များစွာတိုးမြင့်လာသည်။ ဒီထုတ်ကုန်သည်စိတ်ငြိမ်းချမ်းမှုကိုရွေးချယ်ခြင်းနှင့်လုံခြုံမှုကိုရွေးချယ်ခြင်းနှင့်တန်းတူဖြစ်သည်။
အာရုံခံအချက်အလက်
1.အပေါ်အဖုံးကိုလက်ယာရစ်ဖြင့်ဖွင့ ်၍ (ပုံ ၁ ကိုကြည့်ပါ) ပြီးနောက်အလယ်ဖုံးအဖုံးကိုတပ်ဆင်သည့်ဝက်အူနှစ်ခုကိုတင်းတင်းပိတ်ပါ (ပုံ ၂ တွင်ကြည့်ပါ);
၂။ မျက်နှာကျက်ကိုအခြေပြုပြီးအပေါက်ဖောက်ရန်အမှတ်အသားပြုပါ (ပုံ ၃ တွင်ကြည့်ပါ) ။
3.တွင်းများကိုတူးပါ၊ နံရံတွင်ပလပ်ထည့်ပါ (၆ မီလီမီတာ dia) ။
4.ပါဝါဝါယာကြိုးနှင့်ဝါယာကြိုးကိုအောက်ခြေရှိအပေါက်များထဲသို့ထည့်ပါ (ပုံ ၅ တွင်ကြည့်ပါ);
5 the ခြေရင်းကိုနေရာချထားပါ (ပုံ ၆ တွင်ကြည့်ပါ);
6.ဆက်သွယ်မှုဝါယာကြိုးအမှတ်အသားအရ main power supply နှင့် load wire ကို connection terminal သို့ချိတ်ဆက်ပါ။
7.အလယ်အဖုံးကိုပိတ်ပါ (ပုံ ၆ တွင်ကြည့်ပါ) ။
8.ဖန်သားပြင်အရိပ်နှင့်၎င်းကိုလက်ယာရစ်ဖြင့်ဖွင့်ပါ (ပုံ ၆ ကိုကြည့်ပါ) ။

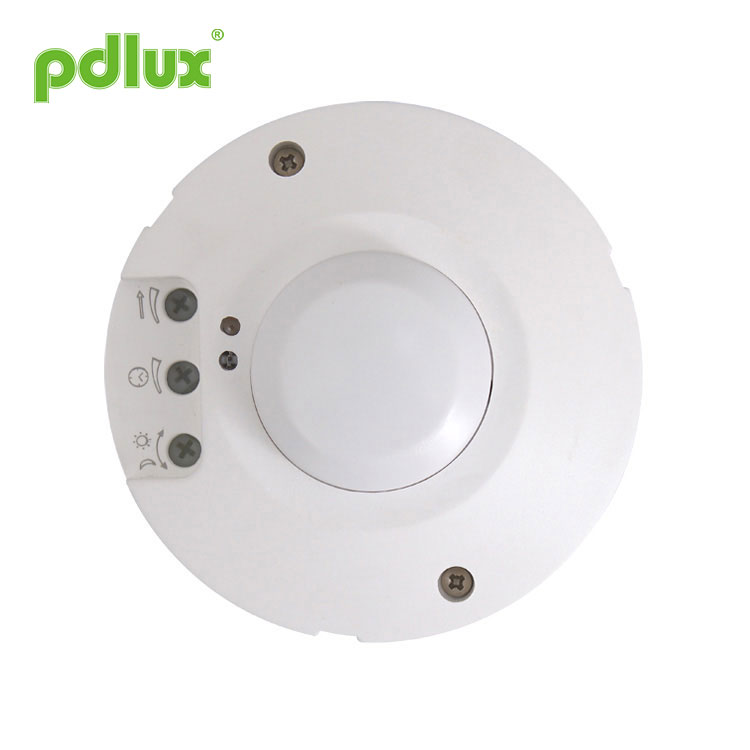

Detection range setting (sensitivity)
|
Detection range သည် ၂.၅ မီတာအမြင့်တွင် sensor light ကိုတပ်ဆင်ပြီးနောက်မြေပြင်ပေါ်ရှိထုတ်လုပ်သောသို့မဟုတ်ထိုထက်နည်းသောပတ် ၀ န်းကျင်ရှာဖွေတွေ့ရှိမှုဇုန်၏ radii များကိုဖော်ပြရန်အသုံးပြုသောဝေါဟာရကိုဆိုလိုသည်။ အနိမ့်ဆုံးရှာဖွေတွေ့ရှိနိုင်သောအကွာအဝေးကိုရွေးချယ်ရန် Detection control ကိုလက်ယာရစ်ဘက်သို့လှည့်ပါ။ ) နှင့်အများဆုံးထောက်လှမ်းအကွာအဝေး (ခန့်မှန်းခြေအားဖြင့် 8m radii) ကိုရွေးရန်အပြည့်အဝလက်ယာရစ်။ |
ATTENTION: RED Certified Microwave Sensors ကိုအသုံးပြုသောအခါ sensitivity ကိုလိုအပ်သည့်သင့်လျော်သောအနေအထားသို့ချိန်ညှိပါ။ ကုန်ပစ္စည်းအားမှားယွင်းစွာရွေ့လျားမှုကြောင့်ဖြစ်ပေါ်သောပုံမှန်အလုပ်မလုပ်ခြင်းမှရှောင်ရှားရန်၊ sensitivity ကိုအမြင့်ဆုံးသို့မပြောင်းပါနှင့်။ လေမှုတ်လိုက်သောအရွက်များနှင့်ကုလားကာများ၊ တိရိစ္ဆာန်များနှင့်စွမ်းအင်ဇယားကွက်နှင့်လျှပ်စစ်ပစ္စည်းကိရိယာများကိုဝင်ရောက်စွက်ဖက်ခြင်းဖြင့်မှားယွင်းသောရွေ့လျားမှု။ ထုတ်ကုန် th သူတို့အားအားလုံးပုံမှန်အလုပ်မလုပ်ပါဘူး!
ထုတ်ကုန်ပုံမှန်အလုပ်မလုပ်ပါက sensitivity ကိုသင့်လျော်စွာလျှော့ချပြီးစမ်းပါ။
အချိန်ချိန်ညှိခြင်း
|
အလင်းကိုခန့်မှန်းအကြားမည်သည့်အချိန်ကာလတွင်မဆို ON ကိုထားရှိနိုင်သည်။ 8sec (အပြည့်အ ၀ လက်ယာရစ်ကိုဖွင့်) နှင့်အများဆုံး 12 မိနစ် (အပြည့်အဝလက်ယာရစ်လှည့်) ။ ဤအချိန်မတိုင်မီရှာဖွေတွေ့ရှိသောမည်သည့်လှုပ်ရှားမှုမဆို timer ကိုပြန်လည်စတင်မည်။ ထောက်လှမ်းရေးဇုန်ကိုညှိနှိုင်းရန်နှင့်လမ်းလျှောက်စစ်ဆေးမှုပြုလုပ်ရန်အတိုဆုံးအချိန်ကိုရွေးရန်အကြံပြုသည်။ |
အလင်းထိန်းချုပ်မှုဆက်တင်
|
ရွေးချယ်ထားသည့်အလင်းတုံ့ပြန်မှုတံခါးသည်ခန့်မှန်းခြေအားဖြင့်အဆုံးမဲ့ဖြစ်နိုင်သည်။ 2-2000lux ။ 2 lux ခန့်တွင်မိုus်းမလင်းမှီမှအရုဏ်လည်ပတ်မှုကိုရွေးချယ်ရန်အပြည့်အ ၀ လက်ယာရစ်ဖြင့်ဖွင့်ပါ။ 2000lux ခန့်တွင်နေ့အလင်းရောင်ကိုရွေးချယ်ရန်နာရီကိုအပြည့်အဝလှည့်ပါ။ ရှာဖွေတွေ့ရှိမှုဇုန်ကိုချိန်ညှိခြင်းနှင့်နေ့အချိန်၌လမ်းလျှောက်ခြင်းစမ်းသပ်မှုလုပ်ဆောင်သောအခါလက်ကိုင်ကိုလက်ယာရစ်ဖြင့်ဖွင့်ရမည်။ |
ပြသာနာရှာဖွေရှင်းပေးခြင်း
ကျေးဇူးပြု၍ အလုပ်အကိုင်နှင့် ပတ်သတ်၍ အတည်ပြုပါ
ကျေးဇူးပြု၍ တပ်ဆင်ခြင်းနှင့်ဖယ်ရှားခြင်းမပြုလုပ်မီ power supply ကိုဖြတ်ပါ။
လုံခြုံစိတ်ချရမှုအတွက်စွမ်းအင်ကိုဖြတ်တောက်ထားကြောင်းသေချာပါစေ။
မလျော်ကန်သောလည်ပတ်မှုကြောင့်ဆုံးရှုံးမှုများဖြစ်ပေါ်စေသည်။
