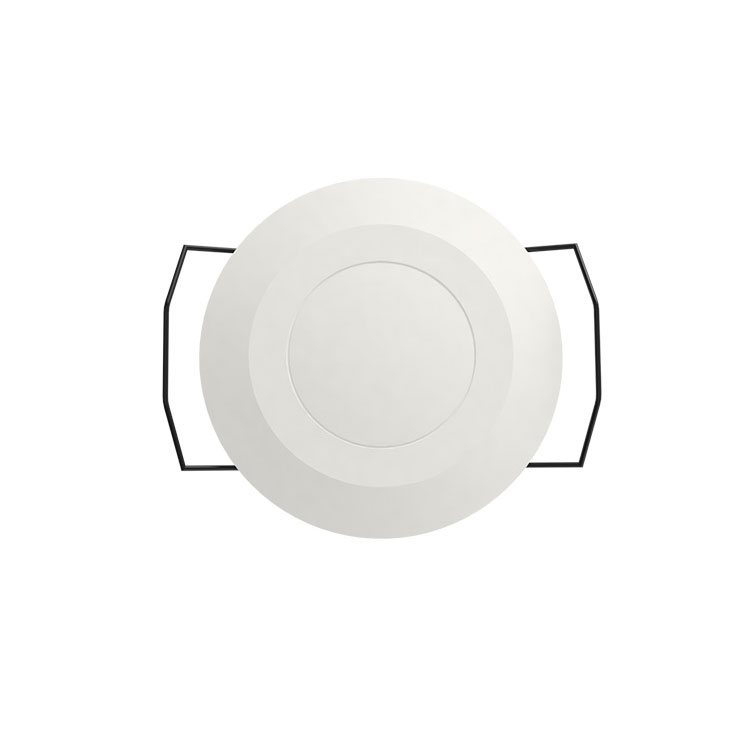

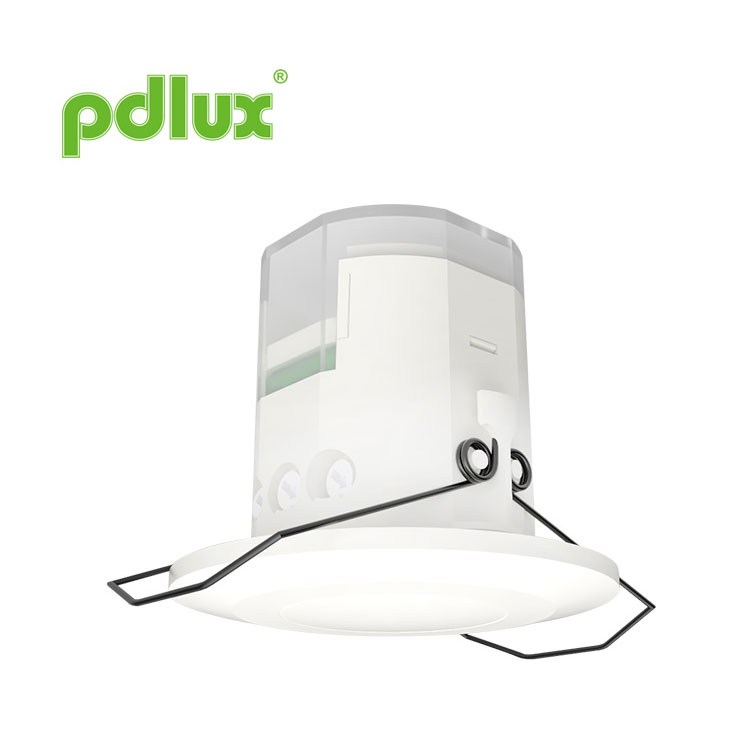

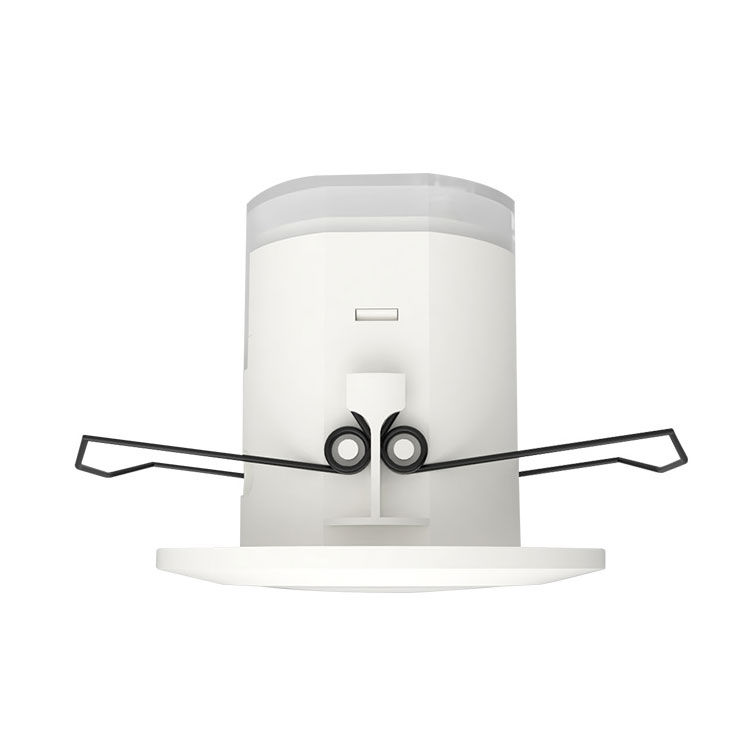

မီလီမီတာ လှိုင်းလူသား ထောက်လှမ်းမှု အာရုံခံကိရိယာ
မီလီမီတာ လှိုင်းလူသား ထောက်လှမ်းမှု အာရုံခံကိရိယာ၊ သတ်မှတ်ထားသော ဧရိယာအတွင်း လူများကို သိရှိရန် FMCW ကို အသုံးပြုပါ။ ရေဒါအချက်ပြမှုလုပ်ဆောင်ခြင်းအား တိကျသောလူသားထောက်လှမ်းခြင်းဆိုင်ရာ အယ်လဂိုရီသမ်ဖြင့် ပေါင်းစပ်ခြင်းဖြင့်၊ ရွေ့လျားနေသော လူသားပစ်မှတ်များကို ထောက်လှမ်းနိုင်သည့် အာရုံခံနိုင်စွမ်းမြင့်မားသော လူသားရှာဖွေတွေ့ရှိမှုကို ရရှိနိုင်သည်။ ထောက်လှမ်းမှုအကွာအဝေးတွင် အသက်ရှူခြင်းနှင့် နှလုံးခုန်ခြင်းကဲ့သို့သော လက္ခဏာများပါရှိသော ဇီဝတည်ရှိမှု (အဓိကအားဖြင့် လူ့ခန္ဓာကိုယ်) ကို သိရှိနိုင်သောကြောင့် အိပ်နေသူများအပါအဝင် ခန္ဓာကိုယ်လှုပ်ရှားမှုမရှိဘဲ လူ့ခန္ဓာကိုယ်ကို အာရုံခံစားနိုင်မည်ဖြစ်သည်။
မော်ဒယ်:PD-MV1022
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
မီလီမီတာ လှိုင်းလူသား ထောက်လှမ်းမှု အာရုံခံကိရိယာ
လူ့ဘဝရောက်ရှိနေမှုကို ထောက်လှမ်းခြင်း mmWave အာရုံခံ PD-MV1022
အကျဉ်းချုပ်
သတ်မှတ်ထားသောဧရိယာရှိလူများကိုရှာဖွေရန် FMCW ကိုသုံးပါ။ ရေဒါအချက်ပြမှုလုပ်ဆောင်ခြင်းအား တိကျသောလူသားထောက်လှမ်းခြင်းဆိုင်ရာ အယ်လဂိုရီသမ်ဖြင့် ပေါင်းစပ်ခြင်းဖြင့်၊ ရွေ့လျားနေသော လူသားပစ်မှတ်များကို ထောက်လှမ်းနိုင်သည့် အာရုံခံနိုင်စွမ်းမြင့်မားသော လူသားရှာဖွေတွေ့ရှိမှုကို ရရှိနိုင်သည်။ ထောက်လှမ်းမှုအကွာအဝေးတွင် အသက်ရှူခြင်းနှင့် နှလုံးခုန်ခြင်းကဲ့သို့သော လက္ခဏာများပါရှိသော ဇီဝတည်ရှိမှု (အဓိကအားဖြင့် လူ့ခန္ဓာကိုယ်) ကို သိရှိနိုင်သောကြောင့် အိပ်နေသူများအပါအဝင် ခန္ဓာကိုယ်လှုပ်ရှားမှုမရှိဘဲ လူ့ခန္ဓာကိုယ်ကို အာရုံခံစားနိုင်မည်ဖြစ်သည်။
အင်္ဂါရပ်များ
သက်ရှိထင်ရှားရှိမှုကို ထောက်လှမ်းခြင်း- မလှုပ်မယှက် ထိုင်နေသော သို့မဟုတ် လဲလျောင်းနေသော လူ့ခန္ဓာကိုယ်ကို ထောက်လှမ်းပါ။ လိုက်လျောညီထွေစွာ ပြင်ဆင်သတ်မှတ်နိုင်သည်- အကွာအဝေး ဂိတ်တစ်ခုစီအတွက် ကန့်သတ်ချက်များကို စီစဉ်သတ်မှတ်ပါ။
နှောင့်ယှက်ခြင်းကို ရှောင်ရှားခြင်း- အကွာအဝေးအတွင်း ပစ်မှတ်ကို တိကျစွာသိရှိပြီး ပြင်ပဝင်ရောက်စွက်ဖက်ခြင်းကို ရှောင်ကြဉ်ပါ။
Regulation Compliant- နိုင်ငံတော်နှင့် နိုင်ငံတကာ စည်းမျဉ်းများနှင့်အညီ လျင်မြန်သော တပ်ဆင်မှုကို ပံ့ပိုးပါ။
သတ်မှတ်ချက်များ
ပါဝါထောက်ပံ့မှုဗို့အား | 100-240VAC |
ပါဝါအကြိမ်ရေ | 50/60Hz |
ပါဝါပို့ပါ။ | <0.2mW |
အဆင့်သတ်မှတ်ပေးပါသည်။ | 800W Max.tungsten (220-240VAC) |
200W Max.fluorescent နှင့် LED (220-240VAC) | |
400W Max.tungsten (100-130VAC) | |
100W Max.fluorescent နှင့် LED (100-130VAC) | |
ကာကွယ်မှုအဆင့် | IP20၊ အတန်း ၂ |
တပ်ဆင်ထိုင် | အိမ်တွင်း၊ မျက်နှာကျက်၊ နံရံ |
HF စနစ် | 24GHz FMCW လှိုင်း၊ ISM လှိုင်း |
ထောက်လှမ်းထောင့် | 360° |
ထောက်လှမ်းအကွာအဝေး | 1.5-4m (probe နှင့် အကြား linear အကွာအဝေး လူ့ခန္ဓာကိုယ်) (ချိန်ညှိနိုင်သော) |
သတ်မှတ်ချိန်ကြန့်ကြာခြင်း။ | 5sec-3min၊ (ချိန်ညှိနိုင်သော) |
အလင်းထိန်းချုပ် အလင်းရောင် | 2-2000LUX၊ (ချိန်ညှိနိုင်သော) |
ပါဝါသုံးစွဲမှု | <0.3W |
လည်ပတ်အပူချိန် | -15°C~+70°C |
အာရုံခံအချက်အလက်
အသုံးချမှု
မိုက်ခရိုဝေ့ဖ်သည် ဖန်၊ ပလပ်စတစ်နှင့် သစ်သားတို့ကို ထိုးဖောက်ဝင်ရောက်နိုင်သောကြောင့် အချို့သောဖန်သား၊ ပလပ်စတစ် သို့မဟုတ် သစ်သားဖြင့်ပြုလုပ်ထားသည့် အထူအပါးအတွင်း၌ မိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာကို တပ်ဆင်နိုင်သည်။ ဥပမာအားဖြင့်၊ အောက်ဖော်ပြပါအတိုင်း ချိတ်ဆက်မှုရှိမှသာ မီးချောင်းများတွင် အပလီကေးရှင်းသည် သာမန်အလင်းရောင်များကို အလိုအလျောက်အာရုံခံအလင်းရောင်များအဖြစ်သို့ ပြောင်းလဲနိုင်သည်။
N၊ L ကို ပါဝါဖြင့် ချိတ်ဆက်ပါ။
N, L' ကို load ဖြင့်ချိတ်ဆက်ပါ။
လမ်းကြောင်းတစ်ခုလုံးကို ထိန်းချုပ်ရန် မျက်နှာကျက် သို့မဟုတ် ကြမ်းပြင်အတွင်း တစ်ခု သို့မဟုတ် တစ်ခုထက်ပို၍ တပ်ဆင်နိုင်သည်။
ဖော်ရွေသောသတိပေးချက်- မိုက်ခရိုဝေ့ဖ် နှစ်ခု သို့မဟုတ် နှစ်ခုထက်ပိုသော မိုက်ခရိုဝေ့ဖ်များကို အတူတကွ တပ်ဆင်သည့်အခါ၊ တစ်ခုနှင့်တစ်ခု 4 မီတာ အကွာအဝေးတွင် ရှိနေရန် လိုအပ်သည်၊ သို့မဟုတ်ပါက ၎င်းတို့ကြားတွင် နှောင့်ယှက်မှုသည် အမှားအယွင်း တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
သတ်မှတ်ပုံစံ- potentiometer
(1) အလင်းထိန်းချုပ်မှု ဆက်တင်
၎င်းကို 2 ~ 2000 LUX အကွာအဝေးတွင်သတ်မှတ်နိုင်သည်။ လက်ကိုင်ဘုကို အပြည့်အဝဆန့်ကျင်သော နာရီလက်တံအတိုင်း လှည့်ရန်မှာ 2 lux ခန့်ဖြစ်ပြီး၊ နာရီလက်တံ အပြည့်မှာ 2000 lux ခန့်ဖြစ်သည်။ ထောက်လှမ်းမှုဇုန်ကို ချိန်ညှိပြီး နေ့အလင်းရောင်တွင် လမ်းလျှောက်စမ်းသပ်မှုကို လုပ်ဆောင်သောအခါ၊ သင်သည် ဘုကို နာရီလက်တံအတိုင်း အပြည့်လှည့်သင့်သည်။
(၂) အချိန်သတ်မှတ်ခြင်း။
5sec (လက်ယာရစ်အပြည့်လှည့်) မှ 3min (လက်ယာရစ်အပြည့်လှည့်) ဟု သတ်မှတ်နိုင်သည်။ ဤအချိန်မကုန်မီ တွေ့ရှိသော လှုပ်ရှားမှုမှန်သမျှသည် အချိန်တိုင်းကိရိယာကို ပြန်လည်စတင်ပါမည်။ ထောက်လှမ်းမှုအကွာအဝေးကို ချိန်ညှိရန်နှင့် လမ်းလျှောက်စမ်းသပ်မှုလုပ်ဆောင်ရန်အတွက် အတိုဆုံးအချိန်ကို ရွေးချယ်ရန် အကြံပြုထားသည်။
မှတ်ချက်- အလင်းသည် အလိုအလျောက်ပိတ်သည့်အခါ၊ အာရုံခံကိရိယာသည် အခြားလှုပ်ရှားမှုကိုသိရှိရန်အဆင်သင့်မဖြစ်မီ 1 စက္ကန့်ကြာလိမ့်မည်၊ ဆိုလိုသည်မှာ 1 စက္ကန့်အကြာတွင် တွေ့ရှိသည့်အချက်ပြမှုသာဖြစ်ပြီး မီးသည် အလိုအလျောက်ဖွင့်နိုင်မည်ဖြစ်သည်။
နှောင့်နှေးချိန်ညှိခြင်း၏ မှန်ကန်သောအသုံးပြုမှု- အာရုံခံကိရိယာ၏ပါဝင်မှုကို သိရှိပြီးနောက်တွင် မီးပေါ်ရှိအလင်းကြားနှောင့်နှေးချိန်ကို ချိန်ညှိရန်အတွက် အသုံးပြုသည်။
လူ့ခန္ဓာကိုယ်နှင့် အလိုအလျောက် မီးပိတ်သည်။ အသုံးပြုသူများသည် အမှန်တကယ် လိုအပ်ချက်များအတိုင်း ချိန်ညှိနိုင်သည်။ မိုက်ခရိုဝေ့ဖ် induction ထုတ်ကုန်များတွင် စဉ်ဆက်မပြတ် induction function ပါရှိသောကြောင့်၊ အတိုချုပ်ပြောရလျှင် မည်သည့် induction မပြီးဆုံးမီ နှောင့်နှေးသည့်အချိန်ရှိ အာရုံခံကိရိယာသည် ထောက်လှမ်းမှုအကွာအဝေးတွင် လူများရှိနေသရွေ့၊ စနစ်သည် အချိန်ပြန်နေလိမ့်မည်၊ .
(၃) ထောက်လှမ်းမှု အကွာအဝေး ဆက်တင်(sensitivity)
အောက်ခြေမှ နာရီလက်တံပြန်လှည့်သည့်အခါ ထောက်လှမ်းမှုအကွာအဝေးသည် အနည်းဆုံးဖြစ်ပြီး အောက်ခြေမှ နာရီလက်တံအတိုင်းလှည့်သည့်အခါ အများဆုံးဖြစ်သည်။ ရေဒါထောက်လှမ်းပစ်မှတ်၏ အမြင့်ဆုံးအကွာအဝေးမှာ လူ့ခန္ဓာကိုယ်နှင့် အာရုံခံကိရိယာကြား 4 မီတာ မျဉ်းဖြောင့်အကွာအဝေးဖြစ်ပြီး ထောက်လှမ်းမှုအကွာအဝေးမှာ 1.5-4 မီတာဖြစ်သည်။
မှတ်ချက်- ကျေးဇူးပြု၍ လုပ်ဆောင်နိုင်သော ခလုတ်သုံးခုကို ပိုလျှံအောင် မချိန်ညှိပါနှင့်။ ၎င်းမှာ functional knob သုံးခုကို အစိတ်အပိုင်းများနှင့် တိုက်ရိုက်ချိတ်ဆက်ထားသောကြောင့်၊ အစိတ်အပိုင်းသုံးခုတစ်ခုစီတွင် သေးငယ်သော stopper တစ်ခုရှိနေ၍ knobs များကို အစမှအဆုံးထိချိန်ညှိသောအခါ အလွန်အကျွံလှည့်ခြင်းသည် stopper ကိုပျက်စီးစေပြီး 360° သို့ ဦးတည်သွားစေပါသည်။ မရပ်မနားလှည့်ပတ်သည်။ ချိန်ညှိမှုအကွာအဝေးကန့်သတ်ချက်သည် 270° ဖြစ်သည်၊ ၎င်းကိုသတိပြုပါ။
တပ်ဆင်ခြင်း။
ပါဝါပိတ်ပါ။ ပါဝါကြိုးနှင့် ထိန်းချုပ်လိုင်းတွင် ချည်ထားသော ပြွန်များကို တပ်ဆင်ပါ။ချိတ်ဆက်-လိုင်းပုံသဏ္ဍာန်အရ ပါဝါနှင့်ဝန်ကို အာရုံခံကိရိယာဖြင့် ချိတ်ဆက်ပါ။
ခလုတ်များကို စံပြအခြေအနေများသို့ လှည့်ပါ (အထက်ပါ SETTING MANNER တွင် ဖော်ပြထားသည့် အပိုင်းတစ်ပိုင်းအတိုင်း ဆက်တင်များကို သတ်မှတ်ပါ။)
အောက်ပါအခြေအနေများသည် error တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
1၊ လှုပ်နေသော အရာဝတ္တုတွင် တပ်ဆင်ခြင်းသည် error တုံ့ပြန်မှုကို ဖြစ်စေသည်။
2. လေဖြင့်လွင့်နေသော ကန့်လန့်ကာသည် error တုံ့ပြန်မှုကိုဖြစ်ပေါ်စေသည်။
တပ်ဆင်ရန် သင့်လျော်သောနေရာကို ရွေးချယ်ပါ။
3၊ အသွားအလာ မအားလပ်သောနေရာတွင် တပ်ဆင်ခြင်းသည် error တုံ့ပြန်မှုကို ဖြစ်ပေါ်စေပါသည်။
4၊ အနီးနားရှိ စက်ပစ္စည်းအချို့မှ ထွက်လာသော မီးပွားများသည် toerror တုံ့ပြန်မှုကို ဖြစ်ပေါ်စေသည်။
အောက်ပါအခြေအနေများသည် error တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
အမှားနှင့်ဖြေရှင်းချက်
ပြတ်ရွေ့ | ပျက်ကွက်ရခြင်း အကြောင်းအရင်း | ဖြေရှင်းချက် |
ဝန်က အလုပ်မလုပ်ဘူး။ | အလင်းရောင်ကို မှားယွင်းစွာသတ်မှတ်ထားသည်။ | ဝန်၏ setting ကိုချိန်ညှိပါ။ |
ဝန်ပျက်။ | ပြောင်းလဲပေးပါသည်။ | |
ပါဝါပိတ်သွားပြီ။ | ပါဝါဖွင့်ပါ။ | |
ဝန်က အချိန်တိုင်း အလုပ်လုပ်တယ်။ | ထောက်လှမ်းမှု၏ ဒေသတွင် ဆက်တိုက် အချက်ပြမှု ရှိပါသည်။ | ထောက်လှမ်းဧရိယာ၏ဆက်တင်များကိုစစ်ဆေးပါ။ |
ရွေ့လျားမှု အချက်ပြမှု မတွေ့သောအခါ ဝန်သည် အလုပ်လုပ်သည်။ | မီးခွက်ကို ကောင်းစွာတပ်ဆင်မထားသောကြောင့် အာရုံခံကိရိယာသည် ယုံကြည်စိတ်ချရသော အချက်ပြမှုများကို မတွေ့နိုင်ပါ။ | တပ်ဆင်မည့်နေရာကို ပြန်လည်ချိန်ညှိပါ။ |
ရွေ့လျားနေသော အချက်ပြမှုကို အာရုံခံကိရိယာမှ ထောက်လှမ်းနိုင်သည် (နံရံနောက်ကွယ်မှ ရွေ့လျားမှု၊ သေးငယ်သော အရာဝတ္ထုများ၏ ရွေ့လျားမှု စသည်) | ထောက်လှမ်းဧရိယာ၏ဆက်တင်များကိုစစ်ဆေးပါ။ | |
အသက်ရှိပေမယ့် ဝန်က အလုပ်မလုပ်ဘူး။ | သတ်မှတ်ထားသော ထောက်လှမ်းမှုဧရိယာသည် သေးငယ်လွန်းသည်။ | ထောက်လှမ်းဧရိယာ၏ဆက်တင်များကိုစစ်ဆေးပါ။ |
● ပရော်ဖက်ရှင်နယ်ထည့်သွင်းမှုဖြင့် အတည်ပြုပါ။
● ဘေးကင်းစေရန်အတွက် တပ်ဆင်ခြင်းနှင့် ဖယ်ရှားခြင်းလုပ်ငန်းမစမီ ပါဝါဖြတ်ပါ။
● မလျော်ကန်သော လည်ပတ်မှုကြောင့် ဖြစ်ပေါ်လာသော ဆုံးရှုံးမှုမှန်သမျှကို ထုတ်လုပ်သူသည် မည်သည့်တာဝန်မှ မယူပါ။
ဤလက်စွဲစာအုပ်သည် ဤထုတ်ကုန်၏ လက်ရှိအကြောင်းအရာ ပရိုဂရမ်အတွက်ဖြစ်ပြီး၊ ထုတ်လုပ်သူအား အသိပေးခြင်းမရှိဘဲ ဧရိယာအလိုက် ပြောင်းလဲမှုများနှင့် ပြုပြင်မွမ်းမံမှုများ ရှိနေပါသည်။ ကုမ္ပဏီ၏ခွင့်ပြုချက်မရှိဘဲ အခြားရည်ရွယ်ချက်တစ်ခုခုအတွက် ညွှန်ကြားချက်လက်စွဲပါ အကြောင်းအရာများကို ကူးယူရန် တင်းကြပ်စွာတားမြစ်ထားသည်။
အမျိုးမျိုးသောအခြေအနေများတွင်သက်ဆိုင်သည်။
