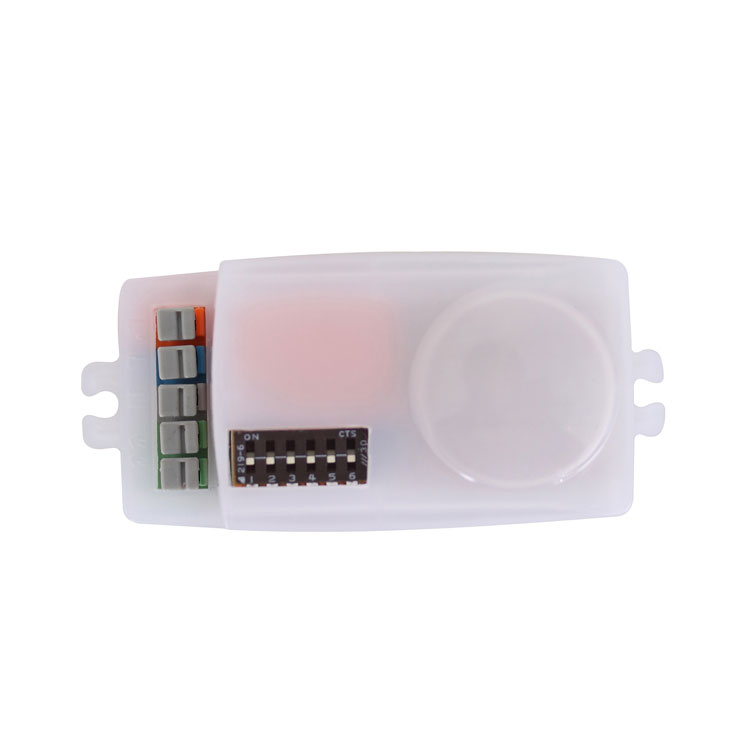

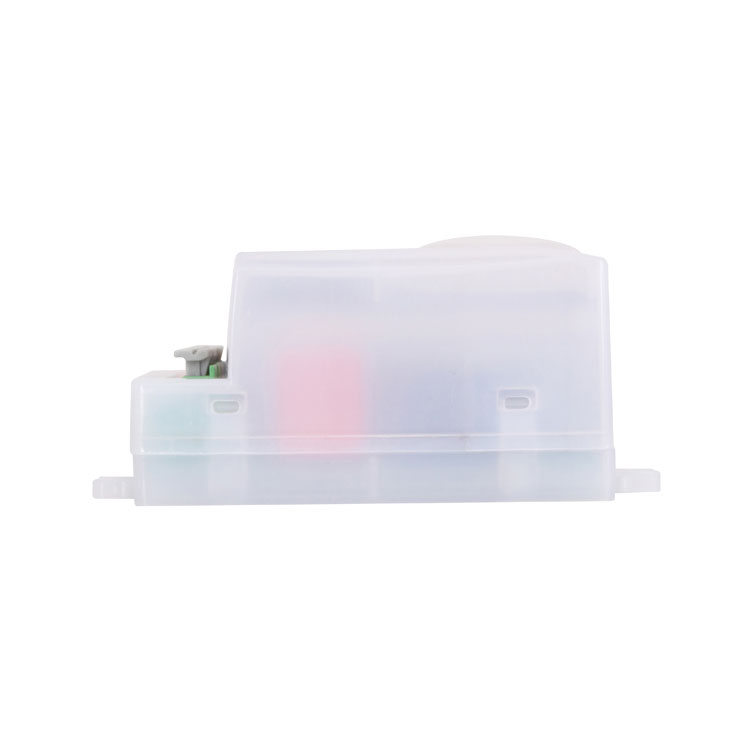

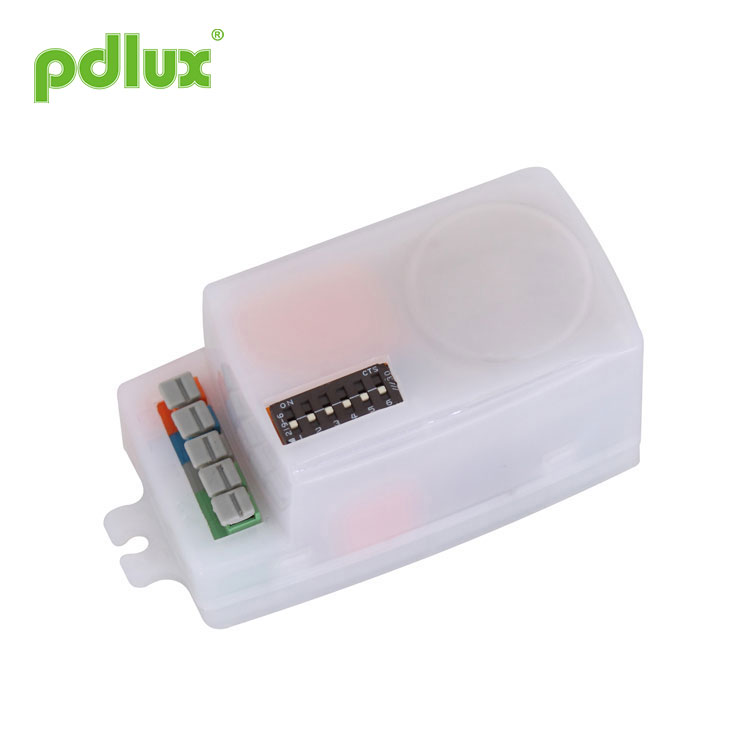

Doppler Radar Motion Sensor 5.8 GHZ
Doppler Radar Motion Sensor 5.8 GHZ ကို လုံခြုံရေးကာကွယ်မှု သို့မဟုတ် စွမ်းအင်ချွေတာရန်အတွက် လူသွားလမ်း၊ ရေချိုးခန်း၊ ဓာတ်လှေကား၊ အိမ်သုံး သို့မဟုတ် အခြားအများပြည်သူဆိုင်ရာနေရာများတွင် တွင်ကျယ်စွာ အသုံးချထားသည်။ ၎င်းသည် နည်းပညာဆိုင်ရာ မူပိုင်ခွင့်များစွာအတွက် အကျုံးဝင်ပြီး သင့်ဉာဏ်ရည်ထက်မြက်သော နေထိုင်မှုအတွက် ပြီးပြည့်စုံသော ရွေးချယ်မှုဖြစ်သည်။
မော်ဒယ်:PD-MV1016B
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
Doppler Radar Motion Sensor 5.8 GHZ
အနှစ်ချုပ်
၎င်းသည် ထောက်လှမ်းမှုအကွာအဝေး 360° ဖြစ်ပြီး အလုပ်လုပ်သည့် ကြိမ်နှုန်းမှာ 5.8GHz ရှိသည့် တိကျသေချာသော ဒစ်ဂျစ်တယ်မိုက်ခရိုဝေ့အာရုံခံကိရိယာဖြစ်သည်။ ၎င်းသည် ထုတ်လွှတ်ခြင်းနှင့် လက်ခံခြင်းတို့ကို ပေါင်းစပ်ထားသည့် Doppler နိယာမအပေါ် အခြေခံထားသည်။ ၎င်းသည် ၎င်း၏တိကျမှုကို အလွန်တိုးမြင့်စေပြီး ၎င်း၏အမှားအယွင်းနှုန်းကို လျှော့ချပေးသည့် MCU (Micro Control Unit) ကို လက်ခံထားသည်။ ၎င်းသည် သိမ်မွေ့သောအသွင်အပြင်နှင့် ဖွဲ့စည်းတည်ဆောက်ပုံတွင် ကျစ်လစ်သည်။ ၎င်းကို ဖန်ခွက် သို့မဟုတ် ပလပ်စတစ်ဖြင့် ပြုလုပ်ထားသော မီးခွက်များအတွင်း အလွယ်တကူ တပ်ဆင်နိုင်သည် သို့မဟုတ် အလွယ်တကူ တပ်ဆင်နိုင်သည်။ လုံခြုံရေးကာကွယ်မှု သို့မဟုတ် စွမ်းအင်ချွေတာရန်အတွက် ၎င်းကို လူသွားလမ်း၊ ရေချိုးခန်း၊ ဓာတ်လှေကား၊ အိမ်သုံး သို့မဟုတ် အခြားအများပြည်သူဆိုင်ရာနေရာများတွင် တွင်ကျယ်စွာ အသုံးပြုထားသည်။ ၎င်းသည် နည်းပညာဆိုင်ရာ မူပိုင်ခွင့်များစွာအတွက် အကျုံးဝင်ပြီး သင့်ဉာဏ်ရည်ထက်မြက်သော နေထိုင်မှုအတွက် ပြီးပြည့်စုံသော ရွေးချယ်မှုဖြစ်သည်။
 |
EN 61058-1:2002+A2:2008 EN 50317:2002 EN 301 489-1 V1.8.1(2008-04) EN 301 489-3 V1.4.1(2002-08) EN 300 440-1 V1.5.1(2009-03) EN 300 440-2 V1.3.1(2009-03) |
အင်္ဂါရပ်များ
1.Non-radiation ထိခိုက်မှု- ၎င်း၏ transmitter ပါဝါသည် 0.3mW ထက်နိမ့်သည်၊ ၎င်းသည် လူ့ခန္ဓာကိုယ်ကို မထိခိုက်စေပါ။
2. ယုံကြည်စိတ်ချရသော & တည်ငြိမ်သောစွမ်းဆောင်ရည်- ၎င်းသည် ဒစ်ဂျစ်တယ်လုပ်ဆောင်မှုတွင် RC စစ်ထုတ်ခြင်းနှင့် ဒစ်ဂျစ်တယ်စစ်ထုတ်ခြင်းတို့ကို အသုံးပြုသည်။ ၎င်းသည် ဒစ်ဂျစ်တယ် သုညအစပျိုးနည်းပညာကိုလည်း အသုံးပြုထားပြီး ဆိုလိုသည်မှာ သုညအမှတ်တွင် ၎င်းသည် အလိုအလျောက်ချိတ်ဆက်မည် သို့မဟုတ် အလိုအလျောက်ချိတ်ဆက်မှုပြတ်တောက်မည်ဖြစ်သည်။ ၎င်း၏ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်ကိုသေချာစေသည့် output ကိုထိန်းချုပ်ရန် Tyco high-power relay ကိုအသုံးပြုသည်။ ၎င်းသည် 100-240V/AC တွင် ၎င်း၏တည်ငြိမ်သောစွမ်းဆောင်ရည်ကိုအာမခံရန် ပါဝါစီမံခန့်ခွဲမှုချစ်ပ်ကို လက်ခံပါသည်။
3.Remote ဆက်တင်- ၎င်းကို အဝေးထိန်းလုပ်ဆောင်ချက်ဖြင့် ဒီဇိုင်းထုတ်ထားပြီး ဆိုလိုသည်မှာ သင်လက်တွေ့လိုအပ်ချက်အရ DIP switch သို့မဟုတ် remote controller ဖြင့် ၎င်း၏လုပ်ဆောင်ချက်ကို ကြိုတင်သတ်မှတ်နိုင်သည်။ သင်သည် 12 မီတာအတွင်း လုပ်ဆောင်ချက်ကို အလွယ်တကူ သတ်မှတ်ပြီး ရွေးချယ်နိုင်သည်။
4. ဖြည်းညှင်းစွာ အဖွင့်အပိတ်လုပ်သည်- ၎င်းအား ဖြည်းညှင်းစွာ အဖွင့်အပိတ်ပြုလုပ်ရန် အထူးပြုထိန်းချုပ်ထားသော ပါဝါဖြင့် လုပ်ဆောင်နေသော PWM ထိန်းချုပ်ထားသော optical coupler ဖြင့် ပေါင်းထည့်ထားသည်၊ ဆိုလိုသည်မှာ အချက်ပြသည့်အခါ၊ ထိန်းချုပ်ထားသော အလင်းရောင်သည် ဖြည်းညှင်းစွာပွင့်လာပြီး ဖြည်းညှင်းစွာ ပိတ်သွားမည်ဖြစ်သည်။ ကြိုတင်သတ်မှတ်ထားသောနှောင့်နှေးချိန်အတွင်း မည်သည့်အချက်ပြမှုကိုမျှ မတွေ့ပါ။ ၎င်းသည် ရုတ်တရက် အလင်း သို့မဟုတ် အမှောင်ကြောင့် လူသားအား ကြံ့ခိုင်မှုမရှိခြင်းမှ ကာကွယ်ပေးသည်။
သတ်မှတ်ချက်များ
|
ပါဝါအရင်းအမြစ်- 100-240V/AC ပါဝါကြိမ်နှုန်း- 50/60Hz ဂီယာပါဝါ: <0.3mW အဆင့်သတ်မှတ်ထားသော ဝန်- 2400W/10A၊Max၊tungsten(cosφ=1)(220-240V/AC) 1500W/8A၊ Max၊ fluorescent(cosφ=0.5)(220-240V/AC) 1200W/10A၊Max၊tungsten(cosφ=1)(100-130V/AC) 800W/8A၊Max၊fluorescent(cosφ=0.5)(100-130V/AC) အလုပ်အပူချိန် - 15°C ~ +70°C ကာကွယ်မှုအဆင့်- IP20၊ Class II |
တပ်ဆင်ခြင်း- အိမ်တွင်း၊ မျက်နှာကျက်တပ်ဆင်ခြင်း။ HF စနစ်- 5.8GHz CW လျှပ်စစ်လှိုင်း၊ ISM တီးဝိုင်း ထောက်လှမ်းထောင့်- 360° (မျက်နှာကျက် တပ်ဆင်ခြင်း)၊ 180° (နံရံတပ်ဆင်ခြင်း) ထောက်လှမ်းမှုအပိုင်း- 1m-3m-6m-11m (radii.) (ချိန်ညှိနိုင်သော)(မျက်နှာကျက်တပ်ဆင်ခြင်း) 25m Max. (ချိန်ညှိနိုင်သော) (နံရံတပ်ဆင်ခြင်း) အချိန်ဆက်တင်- 8sec-1min-5min-12min၊ (ချိန်ညှိနိုင်သော) အလင်းထိန်းချုပ်မှု- 10LUX-50LUX-200LUX-1000LUX၊ (ချိန်ညှိနိုင်သော) ပါဝါသုံးစွဲမှု- approx.0.5W |
အာရုံခံအချက်အလက်
လျှောက်လွှာများ
မိုက်ခရိုဝေ့ဖ်သည် ဖန်၊ ပလပ်စတစ်နှင့် သစ်သားတို့ကို ထိုးဖောက်ဝင်ရောက်နိုင်သောကြောင့် အချို့သောဖန်သား၊ ပလပ်စတစ် သို့မဟုတ် သစ်သားဖြင့်ပြုလုပ်ထားသည့် အထူအပါးအတွင်း၌ မိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာကို တပ်ဆင်နိုင်သည်။ ဥပမာအားဖြင့်၊ အောက်ဖော်ပြပါအတိုင်း ချိတ်ဆက်မှုရှိမှသာ မီးချောင်းများတွင် အပလီကေးရှင်းသည် သာမန်အလင်းရောင်များကို အလိုအလျောက်အာရုံခံအလင်းရောင်များအဖြစ်သို့ ပြောင်းလဲနိုင်သည်။
< N၊ L ကို ပါဝါဖြင့် ချိတ်ဆက်ပါ၊ N၊ L' ကို ဝန်ဖြင့် ချိတ်ဆက်ပါ။ >
အထက်ဖော်ပြပါ အလင်းရောင်များအတွင်းမှ အသုံးချမှုသည် လက်တွေ့အသုံးချမှုများစွာထဲမှ တစ်ခုဖြစ်သည်။ လမ်းကြောင်းတစ်ခုလုံးကို ထိန်းချုပ်ရန် မျက်နှာကျက် သို့မဟုတ် ကြမ်းပြင်အတွင်း တစ်ခု သို့မဟုတ် တစ်ခုထက်ပို၍လည်း တပ်ဆင်နိုင်သည်။
ဖော်ရွေသောသတိပေးချက်- မိုက်ခရိုဝေ့ဖ် နှစ်ခု သို့မဟုတ် နှစ်ခုထက်ပိုသော မိုက်ခရိုဝေ့ဖ်များကို အတူတကွ တပ်ဆင်သည့်အခါ တစ်ခုနှင့်တစ်ခု 4 မီတာ အကွာအဝေးတွင် ရှိနေရန် လိုအပ်သည်၊ သို့မဟုတ်ပါက ၎င်းတို့ကြားတွင် နှောင့်ယှက်မှုသည် အမှားအယွင်း တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
ပုံစံသတ်မှတ်ခြင်း 1-DIP ခလုတ်
အောက်တွင်ပြထားသည့်အတိုင်း၊ S1၊S2 အားဖြင့် အလင်းထိန်းချုပ်မှုတန်ဖိုးကို သတ်မှတ်ရန်၊ S3၊S4 နှောင့်နှေးချိန်၊ S5၊S6 သည် ထောက်လှမ်းမှုအပိုင်းအခြားဖြစ်သည်။ သင့်လိုအပ်ချက်ကို မဖြည့်ဆည်းမီ တန်ဖိုးများကို ချိန်ညှိရန် အချိန်ယူရပေမည်။
|
(1) အလင်းထိန်းချုပ်မှု ဆက်တင် ၎င်းကို 10 ~ 1000 LUX အကွာအဝေးတွင် သတ်မှတ်နိုင်သည်။ ON ခလုတ်ကို “1” ဟု သတ်မှတ်ရန်၊ OFF သည် “2” ဖြစ်သည်။ အလင်းထိန်းချုပ်မှုတန်ဖိုးသို့ ခလုတ်အနေအထား၏ သက်ဆိုင်ရာဇယားကို ပြထားသည့် ညာဘက်ကိုဖြတ်၍ ဖတ်ပါ။ |
|
|
(၂) အချိန်သတ်မှတ်ခြင်း။ ၈ စက္ကန့်ကနေ ၁၂ မိနစ်အထိ သတ်မှတ်နိုင်ပါတယ်။ ဤအချိန်မကုန်မီ တွေ့ရှိသော လှုပ်ရှားမှုမှန်သမျှသည် အချိန်တိုင်းကိရိယာကို ပြန်လည်စတင်ပါမည်။ ထောက်လှမ်းမှုအကွာအဝေးကို ချိန်ညှိရန်နှင့် လမ်းလျှောက်စမ်းသပ်မှုလုပ်ဆောင်ရန်အတွက် အတိုဆုံးအချိန်ကို ရွေးချယ်ရန် အကြံပြုထားသည်။ ON ခလုတ်ကို “1” ဟု သတ်မှတ်ရန်၊ OFF သည် “2” ဖြစ်သည်။ ပြထားသည့် ညာဘက်မှ ဖြတ်၍ ဖတ်ရန် သက်ဆိုင်ရာ ခလုတ်နေရာမှ နှောင့်နှေးချိန်အထိ ဇယားကို ပြထားသည်။ |
|
(၃) ထောက်လှမ်းမှု အပိုင်းအခြား ဆက်တင် (sensitivity) Detection range သည် 2.5 m အမြင့်တွင် တပ်ဆင်သည့်အခါ မြေပြင်ပေါ်တွင် အကြမ်းဖျင်း စက်ဝိုင်းပုံသွန်းခြင်း၏ အချင်းဝက်ကို ဖော်ပြရန် အသုံးပြုသည့် ဝေါဟာရဖြစ်သည်။ ON ခလုတ်ကို “1” ဟု သတ်မှတ်ရန်၊ OFF သည် “2” ဖြစ်သည်။ ထောက်လှမ်းမှုအကွာအဝေးသို့ ခလုတ်တည်နေရာ၏ သက်ဆိုင်ရာဇယားကို ပြထားသည့် ညာဘက်ကိုဖြတ်၍ ဖတ်ပါ။ |
 |
မိတ်ဆွေသတိပေးချက်-မိုက်ခရိုဝေ့ဖ် နှစ်ခု သို့မဟုတ် နှစ်ခုထက်ပိုသော မိုက်ခရိုဝေ့ဖ်များကို အတူတကွ တပ်ဆင်သည့်အခါ၊ တစ်ခုနှင့်တစ်ခု 4 မီတာ အကွာအဝေးတွင် ရှိနေရန် လိုအပ်ပြီး၊ သို့မဟုတ်ပါက ၎င်းတို့ကြားတွင် နှောင့်ယှက်မှုသည် အမှားအယွင်း တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
|
နှစ်ပုံစံသတ်မှတ်ခြင်း- အဝေးထိန်းခလုတ် ON- ON ကိုနှိပ်ပါ၊ ချိတ်ဆက်ထားသောဝန်သည် 6 နာရီကြာဆက်လက်အလုပ်လုပ်မည်ဖြစ်ပြီး AUTO မုဒ်သို့အလိုအလျောက်လှည့်ပါ။ OFF- OFF ကို နှိပ်ပါ၊ ချိတ်ဆက်ထားသော load သည် 6 နာရီကြာ ပိတ်ထားမည်ဖြစ်ပြီး ထို့နောက် AUTO မုဒ်သို့ အလိုအလျောက်ဖွင့်ပါမည်။ AUTO- AUTO ကိုနှိပ်ပါ၊ အာရုံခံကိရိယာသည် အလိုအလျောက်ထောက်လှမ်းခြင်းမုဒ်သို့ ရောက်ရှိလာသည်၊ ဆိုလိုသည်မှာ အချက်ပြမှုကို တွေ့ရှိပြီး ဝန်းကျင်အလင်းရောင်ပြင်းအားသည် ကြိုတင်သတ်မှတ်တန်ဖိုးထက် နိမ့်နေသောအခါတွင် ဝန်သည် အလုပ်လုပ်ပါသည်။ |
 |
1၊ လှုပ်နေသော အရာဝတ္တုတွင် တပ်ဆင်ခြင်းသည် error တုံ့ပြန်မှုကို ဖြစ်စေသည်။
2. လေဖြင့်လွင့်နေသော ကန့်လန့်ကာသည် error တုံ့ပြန်မှုကိုဖြစ်ပေါ်စေသည်။ တပ်ဆင်ရန် သင့်လျော်သောနေရာကို ရွေးချယ်ပါ။
3၊ အသွားအလာ မအားလပ်သောနေရာတွင် တပ်ဆင်ခြင်းသည် error တုံ့ပြန်မှုကို ဖြစ်ပေါ်စေပါသည်။
4၊ အနီးနားရှိ စက်ပစ္စည်းအချို့မှ ထွက်လာသော မီးပွားများသည် error တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
အမှားနှင့်ဖြေရှင်းချက်
| ပြတ်ရွေ့ | ပျက်ကွက်ရခြင်း အကြောင်းအရင်း | ဖြေရှင်းချက် |
| ဝန်က အလုပ်မလုပ်ဘူး။ | အလင်းရောင်ကို မှားယွင်းစွာသတ်မှတ်ထားသည်။ | ဝန်၏ setting ကိုချိန်ညှိပါ။ |
| ဝန်ပျက်။ | ပြောင်းလဲပေးပါသည်။ | |
| ပါဝါပိတ်သွားပြီ။ | ပါဝါဖွင့်ပါ။ | |
| ဝန်က အချိန်တိုင်း အလုပ်လုပ်တယ်။ | ထောက်လှမ်းမှု၏ ဒေသတွင် ဆက်တိုက် အချက်ပြမှု ရှိပါသည်။ | ထောက်လှမ်းဧရိယာ၏ဆက်တင်များကိုစစ်ဆေးပါ။ |
| ရွေ့လျားမှု အချက်ပြမှု မတွေ့သောအခါ ဝန်သည် အလုပ်လုပ်သည်။ | မီးခွက်ကို ကောင်းစွာတပ်ဆင်မထားသောကြောင့် အာရုံခံကိရိယာသည် ယုံကြည်စိတ်ချရသော အချက်ပြမှုများကို မတွေ့နိုင်ပါ။ | တပ်ဆင်မည့်နေရာကို ပြန်လည်ချိန်ညှိပါ။ |
| ရွေ့လျားနေသည့် အချက်ပြမှုကို အာရုံခံကိရိယာမှ ထောက်လှမ်းနိုင်သည် (နံရံနောက်ကွယ်မှ ရွေ့လျားမှု၊ သေးငယ်သော အရာဝတ္ထုများ၏ ရွေ့လျားမှု စသည်) | ထောက်လှမ်းဧရိယာ၏ဆက်တင်များကိုစစ်ဆေးပါ။ | |
| ရွေ့လျားမှု အချက်ပြမှု တွေ့ရှိသောအခါ ဝန်သည် အလုပ်မလုပ်ပါ။ | ရွေ့လျားမှုအမြန်နှုန်းသည် မြန်လွန်းသည် သို့မဟုတ် သတ်မှတ်ထားသော ထောက်လှမ်းမှုဧရိယာသည် သေးငယ်လွန်းသည်။ | ထောက်လှမ်းဧရိယာ၏ဆက်တင်များကိုစစ်ဆေးပါ။ |
● ပရော်ဖက်ရှင်နယ်ထည့်သွင်းမှုဖြင့် အတည်ပြုပါ။
● ဘေးကင်းစေရန်အတွက် တပ်ဆင်ခြင်းနှင့် ဖယ်ရှားခြင်းလုပ်ငန်းမစမီ ပါဝါဖြတ်ပါ။
● မလျော်ကန်သော လည်ပတ်မှုကြောင့် ဖြစ်ပေါ်လာသော ဆုံးရှုံးမှုမှန်သမျှကို ထုတ်လုပ်သူသည် မည်သည့်တာဝန်ယူမှုမျှ မလုပ်ပါ။
ကျွန်ုပ်တို့သည် ထုတ်ကုန်အရည်အသွေးနှင့် ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ရန် ကတိကဝတ်ပြုထားသော်လည်း၊ အီလက်ထရွန်းနစ်အစိတ်အပိုင်းများအားလုံးတွင် ထိရောက်မှုမရှိပါက အချို့သောပြဿနာများဖြစ်စေမည့် ဖြစ်နိုင်ခြေများရှိပါသည်။ ဒီဇိုင်းရေးဆွဲသည့်အခါတွင် ပြဿနာတစ်စုံတစ်ရာမဖြစ်စေရန် မလိုအပ်သောဒီဇိုင်းများကို အာရုံစိုက်ပြီး ဘေးကင်းရေးခွဲတမ်းကို လက်ခံကျင့်သုံးပါသည်။
ကျွန်ုပ်တို့၏ခွင့်ပြုချက်မရှိဘဲ ဤညွှန်ကြားချက်ကို အခြားရည်ရွယ်ချက်များအတွက် ကူးယူခြင်းမပြုသင့်ပါ။
