Doppler Radar Microwave လှုပ်ရှားမှုအာရုံခံကိရိယာ
Doppler Radar Microwave Motion Sensor ကို လုံခြုံရေးကာကွယ်မှု သို့မဟုတ် စွမ်းအင်ချွေတာရန်အတွက် လမ်းသွားလမ်း၊ ရေချိုးခန်း၊ ဓာတ်လှေကား၊ အိမ်သုံး သို့မဟုတ် အခြားအများပြည်သူဆိုင်ရာနေရာများတွင် တွင်ကျယ်စွာ အသုံးချပါသည်။ ၎င်းသည် နည်းပညာဆိုင်ရာ မူပိုင်ခွင့်များစွာအတွက် အကျုံးဝင်ပြီး သင့်ဉာဏ်ရည်ထက်မြက်သော နေထိုင်မှုအတွက် ပြီးပြည့်စုံသော ရွေးချယ်မှုဖြစ်သည်။

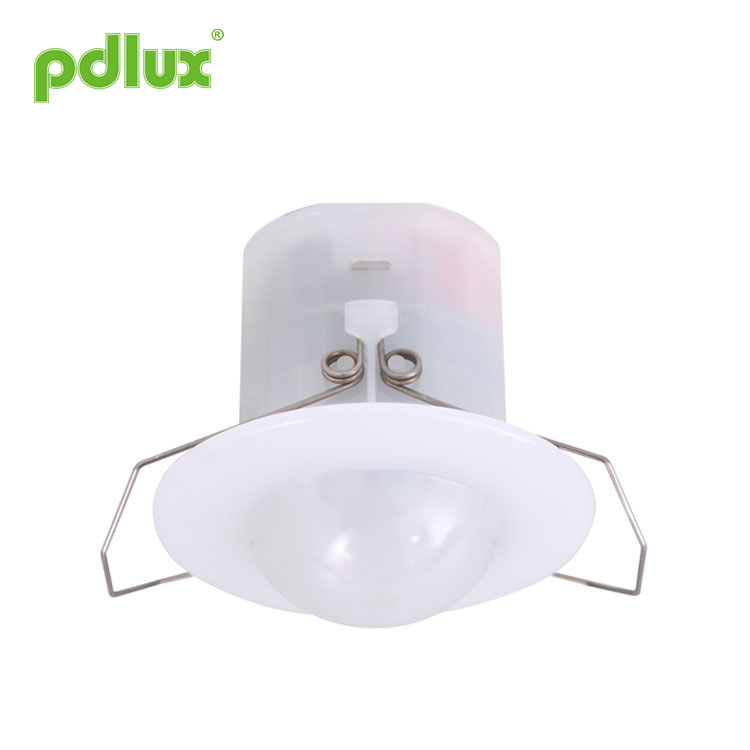

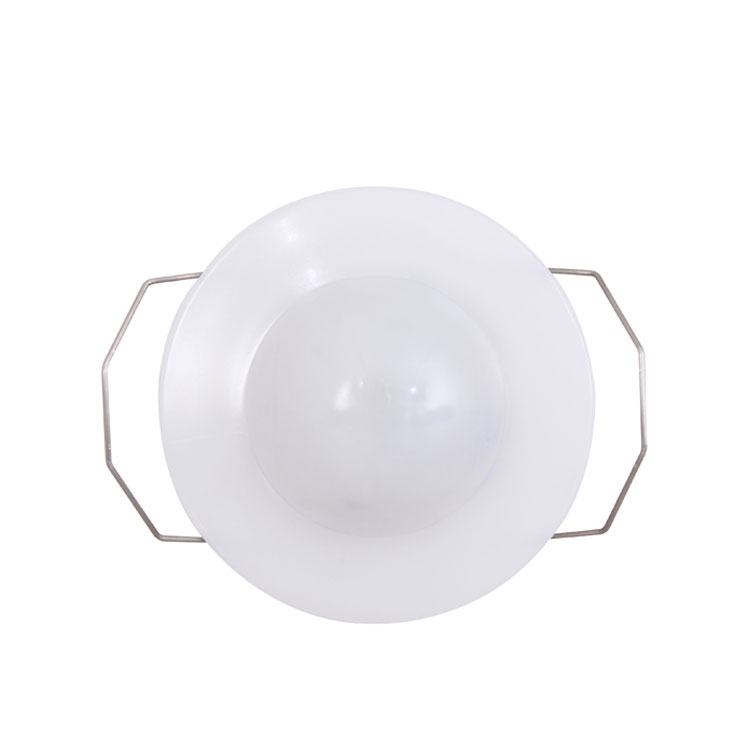

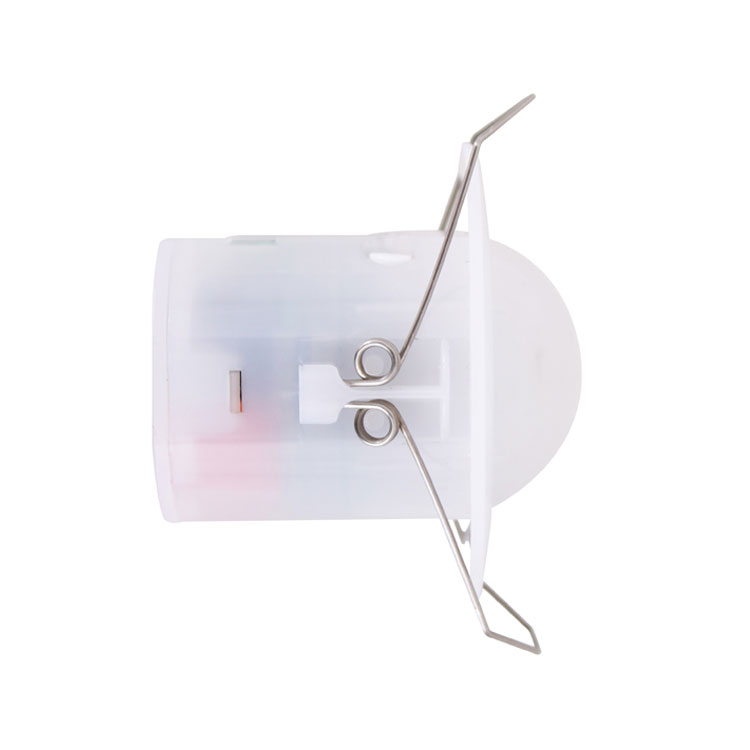

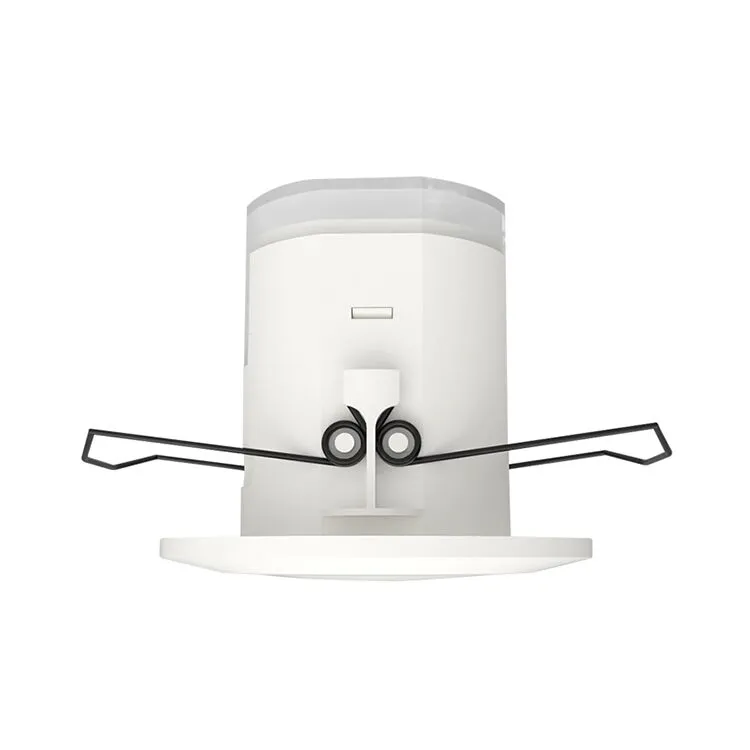

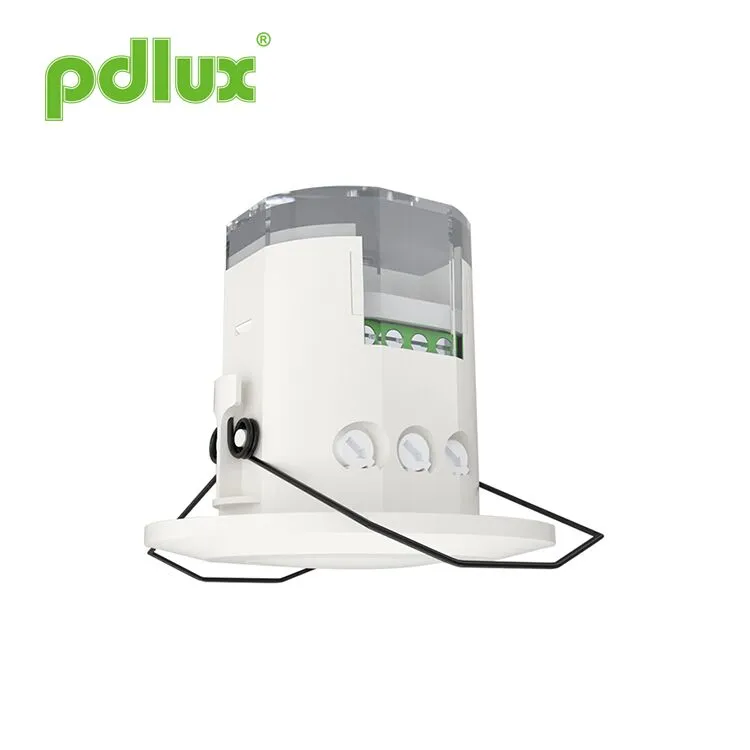

မော်ဒယ်:PD-MV1018B
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
အနှစ်ချုပ်
၎င်းသည် ထောက်လှမ်းမှုအကွာအဝေး 360° ဖြစ်ပြီး အလုပ်လုပ်သည့် ကြိမ်နှုန်းမှာ 5.8GHz ရှိသည့် တိကျသေချာသော ဒစ်ဂျစ်တယ်မိုက်ခရိုဝေ့အာရုံခံကိရိယာဖြစ်သည်။ ၎င်းသည် ထုတ်လွှတ်ခြင်းနှင့် လက်ခံခြင်းတို့ကို ပေါင်းစပ်ထားသည့် Doppler နိယာမအပေါ် အခြေခံထားသည်။ ၎င်းသည် ၎င်း၏တိကျမှုကို အလွန်တိုးမြင့်စေပြီး ၎င်း၏အမှားအယွင်းနှုန်းကို လျှော့ချပေးသည့် MCU (Micro Control Unit) ကို လက်ခံထားသည်။ ၎င်းသည် သိမ်မွေ့သောအသွင်အပြင်နှင့် ဖွဲ့စည်းတည်ဆောက်ပုံတွင် ကျစ်လစ်သည်။ ၎င်းကို ဖန်ခွက် သို့မဟုတ် ပလပ်စတစ်ဖြင့် ပြုလုပ်ထားသော မီးခွက်များအတွင်း အလွယ်တကူ တပ်ဆင်နိုင်သည် သို့မဟုတ် အလွယ်တကူ တပ်ဆင်နိုင်သည်။ လုံခြုံရေးကာကွယ်မှု သို့မဟုတ် စွမ်းအင်ချွေတာရန်အတွက် ၎င်းကို လူသွားလမ်း၊ ရေချိုးခန်း၊ ဓာတ်လှေကား၊ အိမ်သုံး သို့မဟုတ် အခြားအများပြည်သူဆိုင်ရာနေရာများတွင် တွင်ကျယ်စွာ အသုံးပြုထားသည်။ ၎င်းသည် နည်းပညာဆိုင်ရာ မူပိုင်ခွင့်များစွာအတွက် အကျုံးဝင်ပြီး သင့်ဉာဏ်ရည်ထက်မြက်သော နေထိုင်မှုအတွက် ပြီးပြည့်စုံသော ရွေးချယ်မှုဖြစ်သည်။
အင်္ဂါရပ်များ
1.Non-radiation ထိခိုက်မှု- ၎င်း၏ transmitter ပါဝါသည် 0.3mW ထက်နိမ့်သည်၊ ၎င်းသည် လူ့ခန္ဓာကိုယ်ကို မထိခိုက်စေပါ။
2. ယုံကြည်စိတ်ချရသော & တည်ငြိမ်သောစွမ်းဆောင်ရည်- ၎င်းသည် ဒစ်ဂျစ်တယ်လုပ်ဆောင်မှုတွင် RC စစ်ထုတ်ခြင်းနှင့် ဒစ်ဂျစ်တယ်စစ်ထုတ်ခြင်းတို့ကို အသုံးပြုသည်။ ၎င်းသည် ဒစ်ဂျစ်တယ် သုညအစပျိုးနည်းပညာကိုလည်း အသုံးပြုထားပြီး ဆိုလိုသည်မှာ သုညအမှတ်တွင် ၎င်းသည် အလိုအလျောက်ချိတ်ဆက်မည် သို့မဟုတ် အလိုအလျောက်ချိတ်ဆက်မှုပြတ်တောက်မည်ဖြစ်သည်။ ၎င်း၏ယုံကြည်စိတ်ချရသောစွမ်းဆောင်ရည်ကိုသေချာစေသည့် output ကိုထိန်းချုပ်ရန် Tyco high-power relay ကိုအသုံးပြုသည်။ ၎င်းသည် 100-240VAC တွင် ၎င်း၏တည်ငြိမ်သောစွမ်းဆောင်ရည်ကိုအာမခံရန် ပါဝါစီမံခန့်ခွဲမှုချစ်ပ်ကိုအသုံးပြုသည်။
သတ်မှတ်ချက်များ
ပါဝါအရင်းအမြစ်: 100-240VAC ပါဝါကြိမ်နှုန်း- 50/60Hz အဆင့်သတ်မှတ်ထားသော ဝန်- 1100W Max.tungsten (220-240VAC) 550W Max.fluorescent & LED (220-240VAC) 550W Max.tungsten (100-130VAC) 275W Max.fluorescent & LED (100-130VAC) ဂီယာပါဝါ: <0.2mW အလုပ်အပူချိန် - 15°C ~ +70°C ကာကွယ်မှုအဆင့်- IP20၊ Class II အချိန်ဆက်တင်- 8 စက္ကန့်မှ 12 မိနစ် (ချိန်ညှိနိုင်သည်) |
ထောက်လှမ်းထောင့်- 360° (မျက်နှာကျက် တပ်ဆင်ခြင်း)၊ 180° (နံရံတပ်ဆင်ခြင်း) ထောက်လှမ်းအကွာအဝေး 2-10m(radii.) (ချိန်ညှိနိုင်သော)၊ (မျက်နှာကျက် တပ်ဆင်ခြင်း) 25m Max.(radii.) (ချိန်ညှိနိုင်သော) (နံရံ တပ်ဆင်ခြင်း) အလင်းထိန်းချုပ်မှု- 2-2000LUX (ချိန်ညှိနိုင်သော) တပ်ဆင်ခြင်း- အိမ်တွင်း၊ မျက်နှာကျက်တပ်ဆင်ခြင်း။ HF စနစ်- 5.8GHz CW လျှပ်စစ်လှိုင်း၊ ISM တီးဝိုင်း |
အာရုံခံအချက်အလက်
မိုက်ခရိုဝေ့ဖ်သည် ဖန်၊ ပလပ်စတစ်နှင့် သစ်သားတို့ကို ထိုးဖောက်ဝင်ရောက်နိုင်သောကြောင့် အချို့သောဖန်သား၊ ပလပ်စတစ် သို့မဟုတ် သစ်သားဖြင့်ပြုလုပ်ထားသည့် အထူအပါးအတွင်း၌ မိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာကို တပ်ဆင်နိုင်သည်။ ဥပမာအားဖြင့်၊ အောက်ဖော်ပြပါအတိုင်း ချိတ်ဆက်မှုရှိမှသာ မီးချောင်းများတွင် အပလီကေးရှင်းသည် သာမန်အလင်းရောင်များကို အလိုအလျောက်အာရုံခံအလင်းရောင်များအဖြစ်သို့ ပြောင်းလဲနိုင်သည်။
ဖော်ရွေသောသတိပေးချက်- မိုက်ခရိုဝေ့ဖ် နှစ်ခု သို့မဟုတ် နှစ်ခုထက်ပိုသော မိုက်ခရိုဝေ့ဖ်များကို တပ်ဆင်သည့်အခါ တစ်ခုနှင့်တစ်ခု 4 မီတာ အကွာအဝေးတွင် ရှိနေရန် လိုအပ်သည်၊ သို့မဟုတ်ပါက ၎င်းတို့ကြားတွင် နှောင့်ယှက်မှုများသည် အမှားအယွင်းများဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
သတ်မှတ်ခြင်းပုံစံ one:potentiometer
ထောက်လှမ်းမှု အပိုင်းအခြား ဆက်တင်(sensitivity) | |
Detection range သည် 2.5 m အမြင့်တွင် တပ်ဆင်သည့်အခါ မြေပြင်ပေါ်တွင် အကြမ်းဖျင်း စက်ဝိုင်းပုံသွန်းခြင်း၏ အချင်းဝက်ကို ဖော်ပြရန် အသုံးပြုသည့် ဝေါဟာရဖြစ်သည်။ လက်ကိုင်ဘုကို အပြည့်အဝလက်ယာရစ်ဆန့်ကျင်ဘက်လှည့်ရန် အနိမ့်ဆုံးအကွာအဝေးဖြစ်သည်၊ အပြည့်အဝနာရီသည် အမြင့်ဆုံးဖြစ်သည်။ | |
မှတ်ချက် -အလယ်ပုံသဏ္ဍာန်နှင့် အရပ်အမြင့် 1.6m~1.7m ကြားရှိပြီး 1.0~1.5m/sec အရှိန်ဖြင့် ရွေ့လျားနေသည့်အတွက် အထက်ဖော်ပြပါ ထောက်လှမ်းမှုအတိုင်းအတာကို ရရှိသည်။ လူတစ်ယောက်၏ အရပ်အမောင်း၊ ပုံသဏ္ဍာန်နှင့် ရွေ့လျားမှု အမြန်နှုန်း ပြောင်းလဲပါက ထောက်လှမ်းမှု အကွာအဝေးလည်း ပြောင်းလဲသွားမည်ဖြစ်သည်။ အသိပေးစာ:ဤထုတ်ကုန်ကိုအသုံးပြုသည့်အခါ၊ ကျေးဇူးပြု၍ sensitivity (ထောက်လှမ်းမှုအကွာအဝေး) ကို သင့်လျော်သောတန်ဖိုးသို့ ချိန်ညှိပါ၊ သို့သော် မှုတ်ထားသော သစ်ရွက်များနှင့် ကုလားကာများ၊ တိရိစ္ဆာန်လေးများ သို့မဟုတ် ဓာတ်အားလိုင်း၏ အနှောင့်အယှက်များကြောင့် ဖြစ်ပေါ်သော ပုံမှန်မဟုတ်သော တုံ့ပြန်မှုကို ရှောင်ရှားရန် အမြင့်ဆုံးပမာဏကို ချိန်ညှိပါ။ လျှပ်စစ်ပစ္စည်းများ။ အထက်ဖော်ပြပါအားလုံးသည် error တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။ ထုတ်ကုန်ပုံမှန်အလုပ်မလုပ်သောအခါ၊ ကျေးဇူးပြု၍ အာရုံခံနိုင်စွမ်းကို သင့်လျော်စွာလျှော့ချပြီး ၎င်းကိုစမ်းသပ်ကြည့်ပါ။ လူ့လှုပ်ရှားမှုသည် အာရုံခံအား induction ဖြစ်စေသည်၊ ထို့ကြောင့် သင်သည် လုပ်ဆောင်ချက်စမ်းသပ်မှုအောက်တွင်ရှိသည့်အခါ၊ ကျေးဇူးပြု၍ induction ဧရိယာကိုထားခဲ့ကာ လှုပ်ရှားမှုကိုမပြုလုပ်ပါနှင့်။ အာရုံခံကိရိယာသည် ဆက်တိုက်အလုပ်လုပ်သည်။ မိတ်ဆွေသတိပေးချက်-မိုက်ခရိုဝေ့ဖ် နှစ်ခု သို့မဟုတ် နှစ်ခုထက်ပိုသော မိုက်ခရိုဝေ့ဖ်များကို အတူတကွ တပ်ဆင်သည့်အခါ၊ တစ်ခုနှင့်တစ်ခု 4 မီတာ အကွာအဝေးတွင် ရှိနေရန် လိုအပ်ပြီး၊ သို့မဟုတ်ပါက ၎င်းတို့ကြားတွင် နှောင့်ယှက်မှုသည် အမှားအယွင်း တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
|
|
အချိန်သတ်မှတ်ခြင်း။ | |
8 စက္ကန့် (နာရီလက်တံအတိုင်း အပြည့်လှည့်ပါ) မှ 12 မိနစ် (လက်ယာရစ်အပြည့်လှည့်ပါ) ဟု သတ်မှတ်နိုင်ပါသည်။ ဤအချိန်မကုန်မီ တွေ့ရှိသော လှုပ်ရှားမှုမှန်သမျှသည် အချိန်တိုင်းကိရိယာကို ပြန်လည်စတင်ပါမည်။ ထောက်လှမ်းမှုအကွာအဝေးကို ချိန်ညှိရန်နှင့် လမ်းလျှောက်စမ်းသပ်မှုလုပ်ဆောင်ရန်အတွက် အတိုဆုံးအချိန်ကို ရွေးချယ်ရန် အကြံပြုထားသည်။ | |
မှတ်ချက်:မီးအား အလိုအလျောက်ပိတ်သည့်အခါ၊ အာရုံခံကိရိယာသည် အခြားလှုပ်ရှားမှုကိုသိရှိရန်အဆင်သင့်မဖြစ်မီ 1 စက္ကန့်ကြာမည်ဖြစ်ပြီး၊ ဆိုလိုသည်မှာ 1 စက္ကန့်အကြာတွင် တွေ့ရှိသည့်အချက်ပြမှုသာဖြစ်ပြီး မီးသည် အလိုအလျောက်ဖွင့်နိုင်မည်ဖြစ်သည်။ ၎င်းသည် အချက်ပြမှုတွေ့ရှိသည့်အချိန်မှစ၍ နှောင့်နှေးချိန်ကို ချိန်ညှိရန်နှင့် အလင်းအလိုအလျောက်ပိတ်ချိန်အထိ အလိုအလျောက်ဖွင့်ခြင်းအတွက်ဖြစ်သည်။ သင့်လက်တွေ့လိုအပ်ချက်အတွက် နှောင့်နှေးချိန်ကို သင်သတ်မှတ်နိုင်သည်။ သို့သော် စွမ်းအင်ချွေတာရန်အတွက် သင်သည် နှောင့်နှေးချိန်ကို လျှော့သင့်သည်၊ အဘယ်ကြောင့်ဆိုသော် မိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာတွင် စဉ်ဆက်မပြတ် အာရုံခံနိုင်သော လုပ်ဆောင်ချက်ပါရှိသည်၊ ဆိုလိုသည်မှာ နှောင့်နှေးချိန်မလွန်မီတွင် တွေ့ရှိထားသော မည်သည့်လှုပ်ရှားမှုမဆို အချိန်တိုင်းကိရိယာကို ပြန်လည်စတင်မည်ဖြစ်ပြီး မီးသည် ဆက်လက်ပွင့်နေမည်ဖြစ်သည်။ ထောက်လှမ်းမှုအကွာအဝေးတွင် လူသားရှိမှသာလျှင်။
|
|
အလင်းထိန်းချုပ်မှု ဆက်တင် | |
၎င်းကို 2 ~ 2000 LUX အကွာအဝေးတွင်သတ်မှတ်နိုင်သည်။ လက်ကိုင်ဘုကို အပြည့်အဝဆန့်ကျင်သော နာရီလက်တံအတိုင်း လှည့်ရန်မှာ 2 lux ခန့်ဖြစ်ပြီး၊ နာရီလက်တံ အပြည့်မှာ 2000 lux ခန့်ဖြစ်သည်။ ထောက်လှမ်းမှုဇုန်ကို ချိန်ညှိကာ နေ့အလင်းရောင်တွင် လမ်းလျှောက်စမ်းသပ်မှုကို လုပ်ဆောင်သောအခါ၊ သင်သည် ဘုကို နာရီလက်တံအတိုင်း အပြည့်လှည့်သင့်သည်။ | |

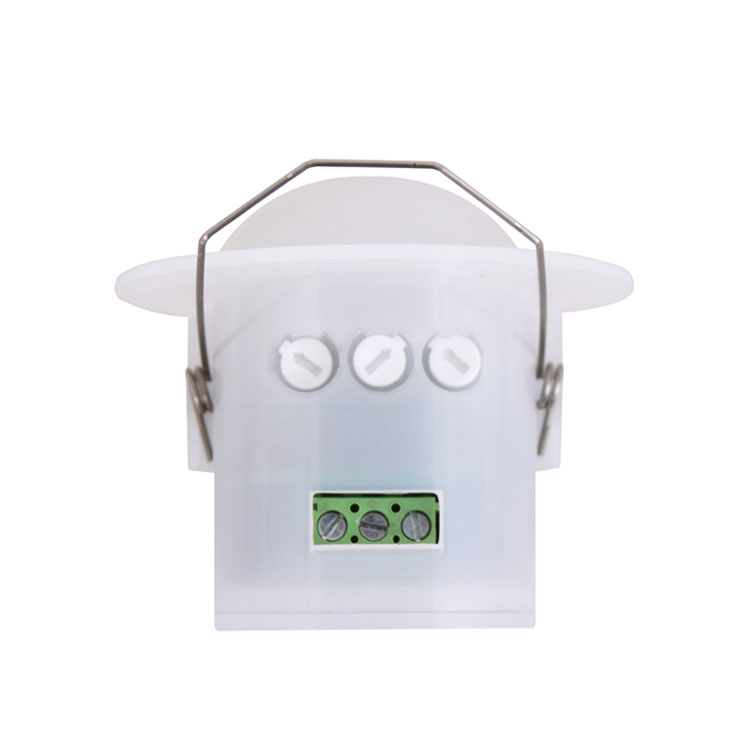

မှတ်ချက် -functional knob သုံးခုကို ပိုလျှံအောင် မချိန်ညှိပါနှင့်။ အဘယ်ကြောင့်ဆိုသော် functional knob သုံးခုသည် အစိတ်အပိုင်းများနှင့် တိုက်ရိုက်ချိတ်ဆက်ထားသောကြောင့်၊ အစိတ်အပိုင်းသုံးခုတစ်ခုစီတွင် သေးငယ်သော stopper တစ်ခုရှိနေ၍ knobs များကို အစမှအဆုံးထိချိန်ညှိသောအခါ အလွန်အကျွံလှည့်ခြင်းသည် stopper ကိုပျက်စီးစေပြီး 360° သို့ ဦးတည်သွားစေပါသည်။ မရပ်မနားလှည့်ပတ်သည်။ ချိန်ညှိမှု ကန့်သတ်ချက်သည် 270° ဖြစ်ပြီး၊ ၎င်းကို ဂရုပြုပါ။ |
တပ်ဆင်ခြင်း။
ပါဝါပိတ်လိုက်ပါ။
ပါဝါကြိုးနှင့် ထိန်းချုပ်လိုင်းတွင် ချည်ထားသော ပြွန်များကို တပ်ဆင်ပါ။
ချိတ်ဆက်-လိုင်းပုံသဏ္ဍာန်အရ ပါဝါနှင့်ဝန်ကို အာရုံခံကိရိယာဖြင့် ချိတ်ဆက်ပါ။
လက်ကိုင်များကို စံပြအခြေအနေများသို့ ပြောင်းပါ။
(အထက်ပါ SETTING MANNER တွင် ဖော်ပြထားသည့် အပိုင်းတစ်ပိုင်းအတိုင်း ဆက်တင်များကို သတ်မှတ်ပေးပါ။)
1၊ လှုပ်နေသော အရာဝတ္တုတွင် တပ်ဆင်ခြင်းသည် error တုံ့ပြန်မှုကို ဖြစ်စေသည်။
2. လေဖြင့်လွင့်နေသော ကန့်လန့်ကာသည် error တုံ့ပြန်မှုကိုဖြစ်ပေါ်စေသည်။ တပ်ဆင်ရန် သင့်လျော်သောနေရာကို ရွေးချယ်ပါ။
3၊ အသွားအလာ မအားလပ်သောနေရာတွင် တပ်ဆင်ခြင်းသည် error တုံ့ပြန်မှုကို ဖြစ်ပေါ်စေပါသည်။
4၊ အနီးနားရှိ စက်ပစ္စည်းအချို့မှ ထွက်လာသော မီးပွားများသည် error တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
အမှားနှင့်ဖြေရှင်းချက်
ပြတ်ရွေ့ | ပျက်ကွက်ရခြင်း အကြောင်းအရင်း | ဖြေရှင်းချက် |
ဝန်က အလုပ်မလုပ်ဘူး။ | အလင်းရောင်ကို မှားယွင်းစွာသတ်မှတ်ထားသည်။ | ဝန်၏ setting ကိုချိန်ညှိပါ။ |
ဝန်ပျက်။ | ပြောင်းလဲပေးပါသည်။ | |
ပါဝါပိတ်သွားပြီ။ | ပါဝါဖွင့်ပါ။ | |
ဝန်က အချိန်တိုင်း အလုပ်လုပ်တယ်။ | ထောက်လှမ်းမှု၏ ဒေသတွင် ဆက်တိုက် အချက်ပြမှု ရှိပါသည်။ | ထောက်လှမ်းဧရိယာ၏ဆက်တင်များကိုစစ်ဆေးပါ။ |
ရွေ့လျားမှု အချက်ပြမှု မတွေ့သောအခါ ဝန်သည် အလုပ်လုပ်သည်။ | မီးခွက်ကို ကောင်းစွာတပ်ဆင်မထားသောကြောင့် အာရုံခံကိရိယာသည် ယုံကြည်စိတ်ချရသော အချက်ပြမှုများကို မတွေ့နိုင်ပါ။ | တပ်ဆင်မည့်နေရာကို ပြန်လည်ချိန်ညှိပါ။ |
ရွေ့လျားနေသည့် အချက်ပြမှုကို အာရုံခံကိရိယာမှ ထောက်လှမ်းနိုင်သည် (နံရံနောက်ကွယ်မှ ရွေ့လျားမှု၊ သေးငယ်သော အရာဝတ္ထုများ၏ ရွေ့လျားမှု စသည်) | ထောက်လှမ်းဧရိယာ၏ဆက်တင်များကိုစစ်ဆေးပါ။ | |
ရွေ့လျားမှု အချက်ပြမှု တွေ့ရှိသောအခါ ဝန်သည် အလုပ်မလုပ်ပါ။ | ရွေ့လျားမှုအမြန်နှုန်းသည် မြန်လွန်းသည် သို့မဟုတ် သတ်မှတ်ထားသော ထောက်လှမ်းမှုဧရိယာသည် သေးငယ်လွန်းသည်။ | ထောက်လှမ်းဧရိယာ၏ဆက်တင်များကိုစစ်ဆေးပါ။ |
● ပရော်ဖက်ရှင်နယ်ထည့်သွင်းမှုဖြင့် အတည်ပြုပါ။
● ဘေးကင်းစေရန်အတွက် တပ်ဆင်ခြင်းနှင့် ဖယ်ရှားခြင်းလုပ်ငန်းမစမီ ပါဝါဖြတ်ပါ။
● မလျော်ကန်သော လည်ပတ်မှုကြောင့် ဖြစ်ပေါ်လာသော ဆုံးရှုံးမှုမှန်သမျှကို ထုတ်လုပ်သူသည် မည်သည့်တာဝန်ယူမှုမျှ မလုပ်ပါ။
ကျွန်ုပ်တို့သည် ထုတ်ကုန်အရည်အသွေးနှင့် ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ရန် ကတိကဝတ်ပြုထားသော်လည်း၊ အီလက်ထရွန်းနစ်အစိတ်အပိုင်းများအားလုံးတွင် ထိရောက်မှုမရှိပါက အချို့သောပြဿနာများဖြစ်စေမည့် ဖြစ်နိုင်ခြေများရှိပါသည်။ ဒီဇိုင်းရေးဆွဲသည့်အခါတွင် ပြဿနာတစ်စုံတစ်ရာမဖြစ်စေရန် မလိုအပ်သောဒီဇိုင်းများကို အာရုံစိုက်ပြီး ဘေးကင်းရေးခွဲတမ်းကို လက်ခံကျင့်သုံးပါသည်။
ကျွန်ုပ်တို့၏ခွင့်ပြုချက်မရှိဘဲ ဤညွှန်ကြားချက်ကို အခြားရည်ရွယ်ချက်များအတွက် ကူးယူခြင်းမပြုသင့်ပါ။
