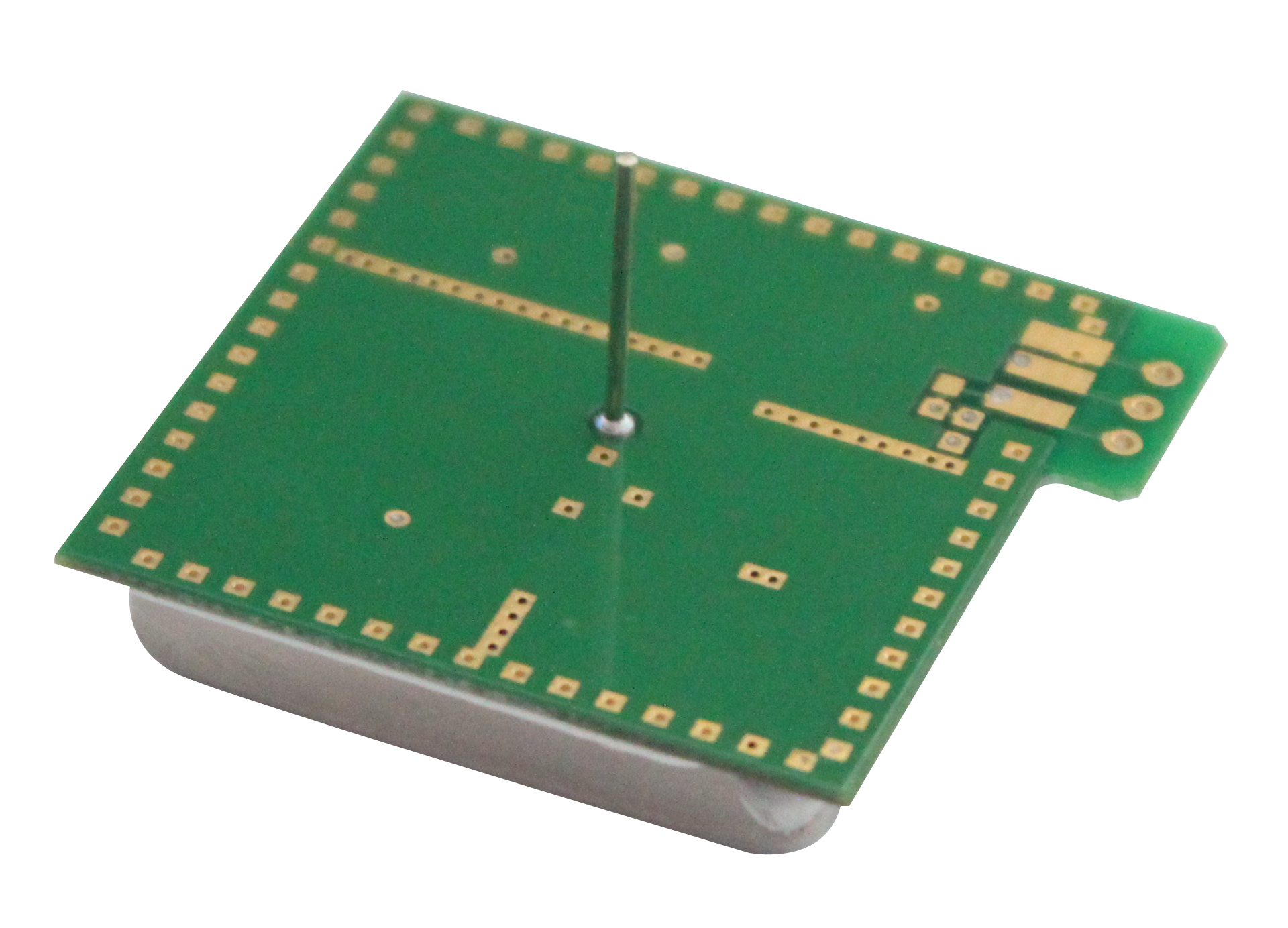

Ceiling Installation 5.8GHz Microwave Sensor Module
Ceiling Installation 5.8GHz Microwave Sensor Module သည် C-Band Bi-Static Doppler transceiver module တစ်ခုဖြစ်သည်။ ၎င်းသည် Built-in Resonator Oscillator (CRO) ဖြစ်သည်။ ၎င်းသည် built-in အသံချဲ့စက် ဆားကစ်ကို အသုံးပြု၍ အသံချဲ့စက် အချက်ပြမှုကို တိုက်ရိုက်ထုတ်ပေးပြီး ပြင်ပ အသံချဲ့စက် ဆားကစ်ကို သက်သာစေပါသည်။ ၊ signal processing ကိုပိုမိုရိုးရှင်းစေပြီး controller နှင့်ချိတ်ဆက်ရန်ပိုမိုလွယ်ကူစေသည်။
မော်ဒယ်:PD-V1
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
Ceiling Installation 5.8GHz Microwave Sensor Module သည် C-Band Bi-Static Doppler transceiver module တစ်ခုဖြစ်သည်။ ၎င်းသည် built-in Resonator Oscillator (CRO) ဖြစ်သည်။ ၎င်းသည် built-in အသံချဲ့စက် ဆားကစ်ကို အသုံးပြု၍ အသံချဲ့စက် အချက်ပြမှုကို တိုက်ရိုက်ထုတ်ပေးပြီး ပြင်ပအသံချဲ့စက် ဆားကစ်ကို သိမ်းဆည်းပေးပါသည်။ ၊ အချက်ပြလုပ်ဆောင်မှုကို ပိုမိုရိုးရှင်းစေပြီး ထိန်းချုပ်ကိရိယာနှင့် ချိတ်ဆက်ရန် ပိုမိုလွယ်ကူစေသည်။
Ceiling Installation 5.8GHz Microwave Sensor Module သည် အလိုအလျောက် မီးအလင်းရောင်များ ခလုတ်များတွင် နေထိုင်သည့် အာရုံခံကိရိယာအတွက် အထူးသင့်လျော်ပါသည်။ Ceiling Installation 5.8GHz Microwave Sensor Module ကို Ceiling mount intruder detectors များအတွက်လည်း သုံးနိုင်သည်။
|
Ceiling Installation 5.8GHz Microwave Sensor Module ကို အသုံးပြုခြင်း။
● အသိဉာဏ်ရှိသော ခလုတ်
●ကြိုးမဲ့ပါဝါအထွက်နည်း |
EN 300440-V2.1.1၊ EN 62479:2010၊ RED ညွှန်ကြားချက်-2014/53/eu အရ FCC အပိုင်း 15.249 အရ သိရသည်။ EN 62321၊ROHS ညွှန်ကြားချက်-2011/65/eu အရ REACH ညွှန်ကြားချက်-1907/2006/ec အရ |
|
အင်တင်နာ အလင်းတန်းပုံစံ (Omni-directional)
|
ထုတ်ကုန်အရွယ်အစား
|
| ကန့်သတ်ချက် | မှတ်စုများ | မင်း | စာရိုက်ပါ။ | မက်တယ်။ | ယူနစ် | ||||
| ကြိမ်နှုန်းသတ်မှတ်ချက် | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Radiated Power (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| ဖြေရှင်းချိန် |
|
5 |
|
10 | ဒေါ် | ||||
| Signal Strength ကို ရရှိခဲ့သည်။ | 2 | 150 | 200 | 300 | μVp-p | ||||
| ဆူညံသံ | 3 | 100 | 150 | 200 | mVrms | ||||
| ထောက်ပံ့ရေးဗို့အား |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| လက်ရှိစားသုံးမှု |
|
18 | 20 | 25 | mA | ||||
| Pulse Repetition Frequency | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| Pulse Width | 4 | 15 | 50 | 70 | µ စက္ကန့် | ||||
| Operating အပူချိန် |
|
စာ-၁၅ | 22 | 75 | ℃ | ||||
| အလေးချိန် |
|
6.0 | 6.5 | 7.0 | g | ||||
မှတ်ချက် 1- ရောင်ခြည်ထုတ်လွှတ်မှုများအား FCC စည်းမျဉ်းများနှင့် ကိုက်ညီစေရန် ဒီဇိုင်းထုတ်ထားသည်။
မှတ်ချက် 2- လက်ခံရရှိထားသော Signal Strength (RSS) ကို စုစုပေါင်း 1 Ways path loss 36dB ဖြင့် တိုင်းတာသည်။
မှတ်ချက် 3- ဆူညံသံဗို့အားများကို Anechoic အခန်းအတွင်းရှိ အထွက်ပေါက်ပေါက်တွင် 10Hz မှ 100Hz မှ တိုင်းတာသည်။
မှတ်ချက် 4- Pulse လည်ပတ်မှု
