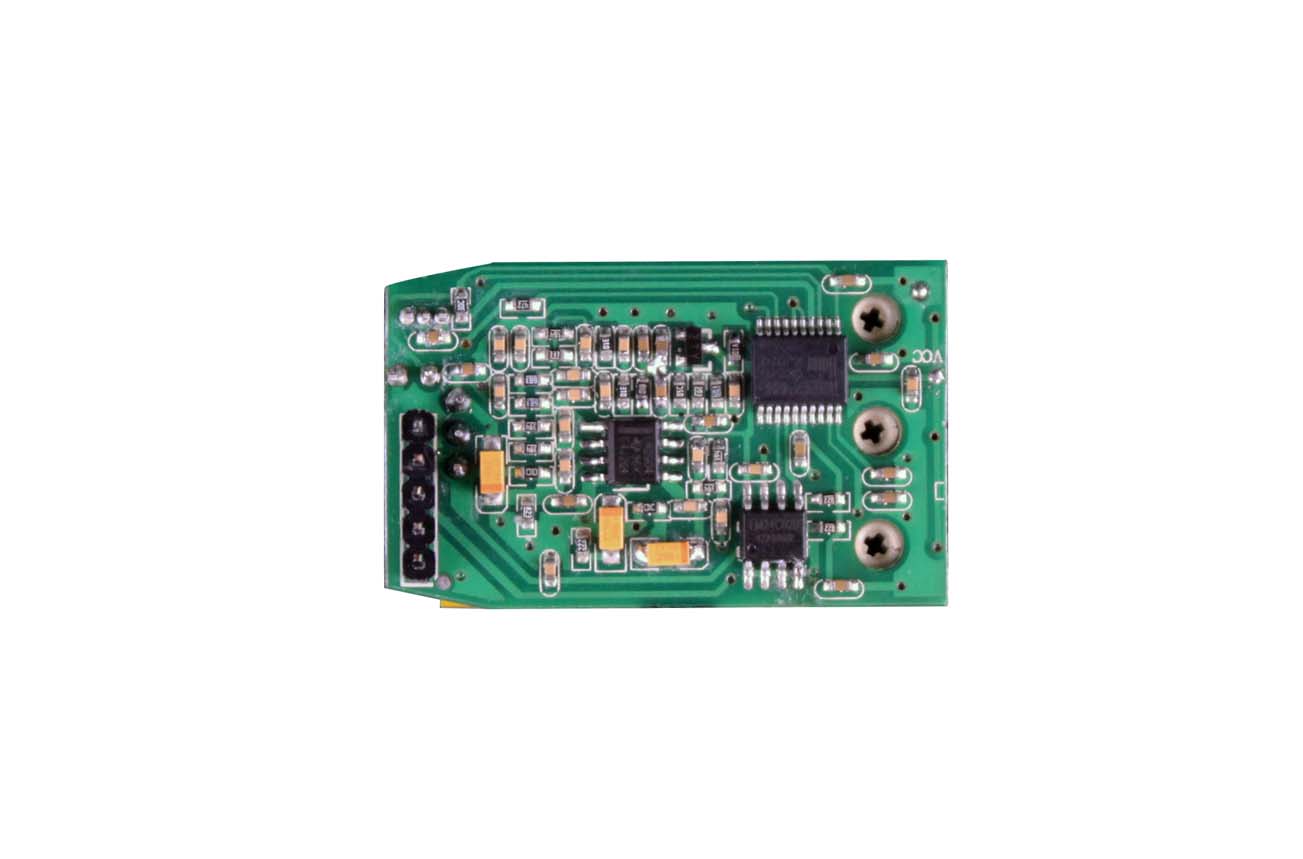

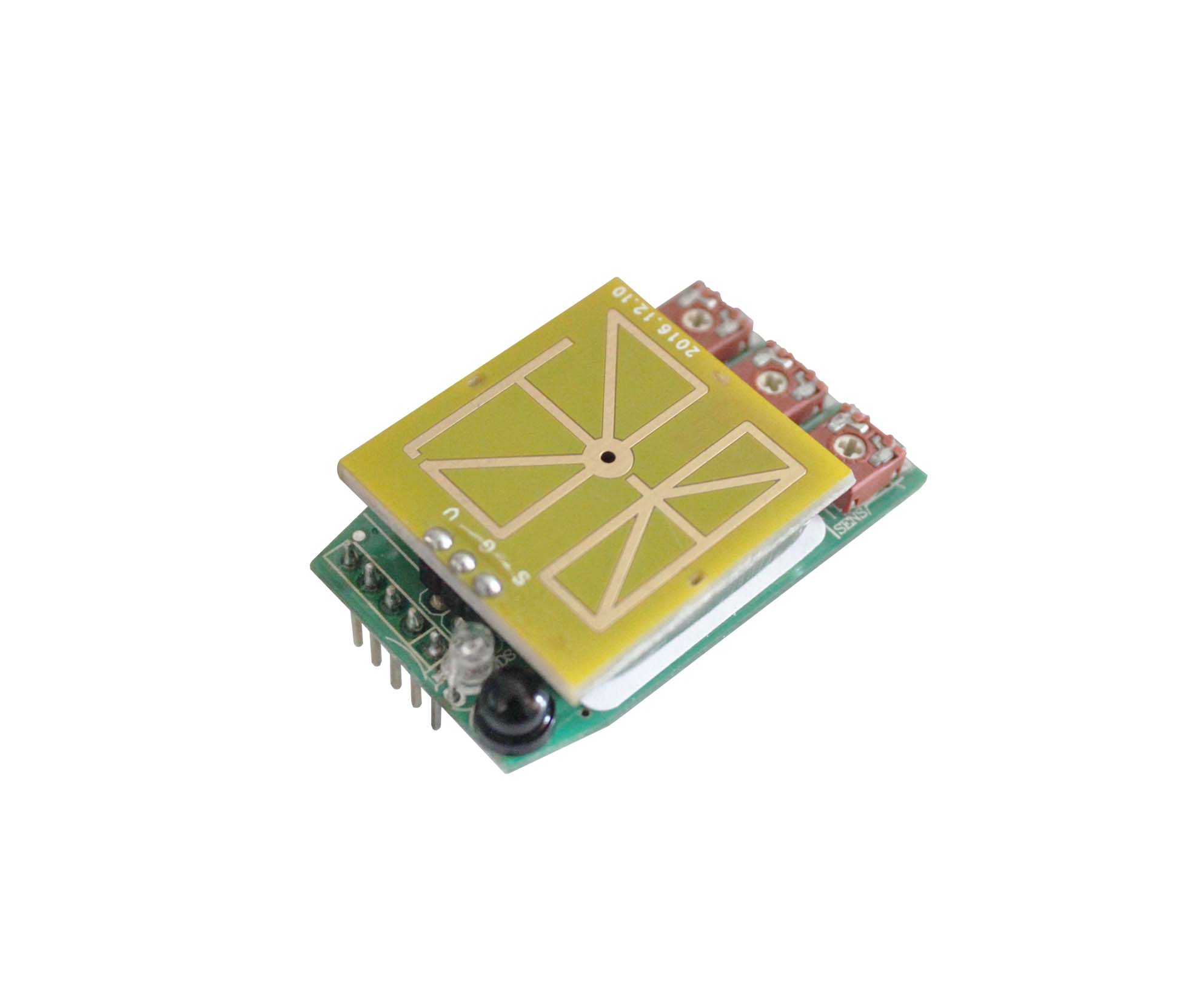

5.8GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ + MCU + IR လက်ခံကိရိယာ
5.8GHz Microwave Sensor+MCU+IR Receiver သည် 360-degree 5.8GHz microwave sensor၊ photosensitive sensor၊ signal amplifier circuit၊ MCU နှင့် remote control receiver circuit တို့ပါ၀င်သည့် ပြီးပြည့်စုံသော အာရုံခံ ရှေ့အဆုံးထိန်းချုပ် module တစ်ခုဖြစ်သည်။ potentiometers သုံးခုသည် ထောက်လှမ်းမှု အာရုံခံနိုင်စွမ်း၊ နှောင့်နှေးချိန်နှင့် အလင်းရောင်အကွာအဝေးကို ချိန်ညှိနိုင်သည်။ output control signal သည် relay circuit၊ switching power supply ၏ start pin နှင့် အခြားသော control circuit များကို တိုက်ရိုက် ထိန်းချုပ်နိုင်သည်။ မတူညီသောအသုံးပြုသူများ၏အလယ်တန်းဖွံ့ဖြိုးတိုးတက်မှုနှင့်ကွဲပြားခြားနားသောဖွဲ့စည်းပုံများဖြင့်ခွံများတပ်ဆင်ခြင်းအတွက်အဆင်ပြေသည်။
မော်ဒယ်:PD-S16-V1
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
အနှစ်ချုပ်
5.8GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ + MCU + IR လက်ခံကိရိယာ သည် 360-degree 5.8GHz microwave sensor၊ photosensitive sensor၊ signal amplifier circuit၊ MCU နှင့် remote control receiver circuit တို့ပါ၀င်သည့် ပြီးပြည့်စုံသော အာရုံခံ ရှေ့အဆုံးထိန်းချုပ် module တစ်ခုဖြစ်သည်။ potentiometers သုံးခုသည် ထောက်လှမ်းမှု အာရုံခံနိုင်စွမ်း၊ နှောင့်နှေးချိန်နှင့် အလင်းရောင်အကွာအဝေးကို ချိန်ညှိနိုင်သည်။ output control signal သည် relay circuit၊ switching power supply ၏ start pin နှင့် အခြားသော control circuit များကို တိုက်ရိုက် ထိန်းချုပ်နိုင်သည်။ မတူညီသောအသုံးပြုသူများ၏အလယ်တန်းဖွံ့ဖြိုးတိုးတက်မှုနှင့်ကွဲပြားခြားနားသောဖွဲ့စည်းပုံများဖြင့်ခွံများတပ်ဆင်ခြင်းအတွက်အဆင်ပြေသည်။
5.8GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ + MCU + IR လက်ခံကိရိယာ ၏ အသေးစိတ်အချက်အလက်များ
|
ပါဝါအရင်းအမြစ်- DC5V အလုပ်လက်ရှိ: <30mA မိုက်ခရိုဝေ့အာရုံခံကိရိယာ အလုပ်လုပ်သည့် အကြိမ်ရေ- 5.8GHz အလုပ်အပူချိန် - 15°C ~ +70°C အချိန်သတ်မှတ်ခြင်း- 10sec-20min။ (ချိန်ညှိနိုင်သော)အလင်းထိန်းချုပ်မှု- 10-300LUX၊ အလင်းအားလုံး (ချိန်ညှိနိုင်သော) |
ထောက်လှမ်းထောင့်- 360° (မျက်နှာကျက်တပ်ဆင်ခြင်း)၊ 180° (နံရံတပ်ဆင်ခြင်း) ထောက်လှမ်းနိုင်သော အကွာအဝေး- 2-10m (radii.) (ချိန်ညှိနိုင်သော)။ (မျက်နှာကျက် တပ်ဆင်ခြင်း) ဒေါင်လိုက်ရွေ့လျားမှုကို ထောက်လှမ်းခြင်း အကွာအဝေး- > 20m ထောက်လှမ်းအမြန်နှုန်း- 0.5m-1.5m/sအသွင်အပြင် အရွယ်အစား- 42.6mm (အရှည်) X 26mm (အကျယ်) X 9.4mm (အမြင့်) |
အာရုံခံအချက်အလက်
5.8GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ + MCU + IR လက်ခံကိရိယာ ၏ လုပ်ဆောင်ချက်
Pin Dunction ဖော်ပြချက်-
|
နံပါတ် |
ပင်အမည် |
အဝင်/အထွက် |
ရှင်းလင်းချက် |
|
1 |
NC |
|
မဟုတ်ပါ |
|
2 |
NC |
|
မဟုတ်ပါ |
|
3 |
အထွက် |
အထွက် |
မြင့်မားသောအဆင့်အချက်ပြထွက်ရှိမှု 10sec-20min (ချိန်ညှိနိုင်သော) |
|
4 |
+5V |
ထည့်သွင်းခြင်း။ |
ပါဝါပေ့ါ |
|
5 |
GND |
ထည့်သွင်းခြင်း။ |
ပါဝါအနုတ်လက္ခဏာ |

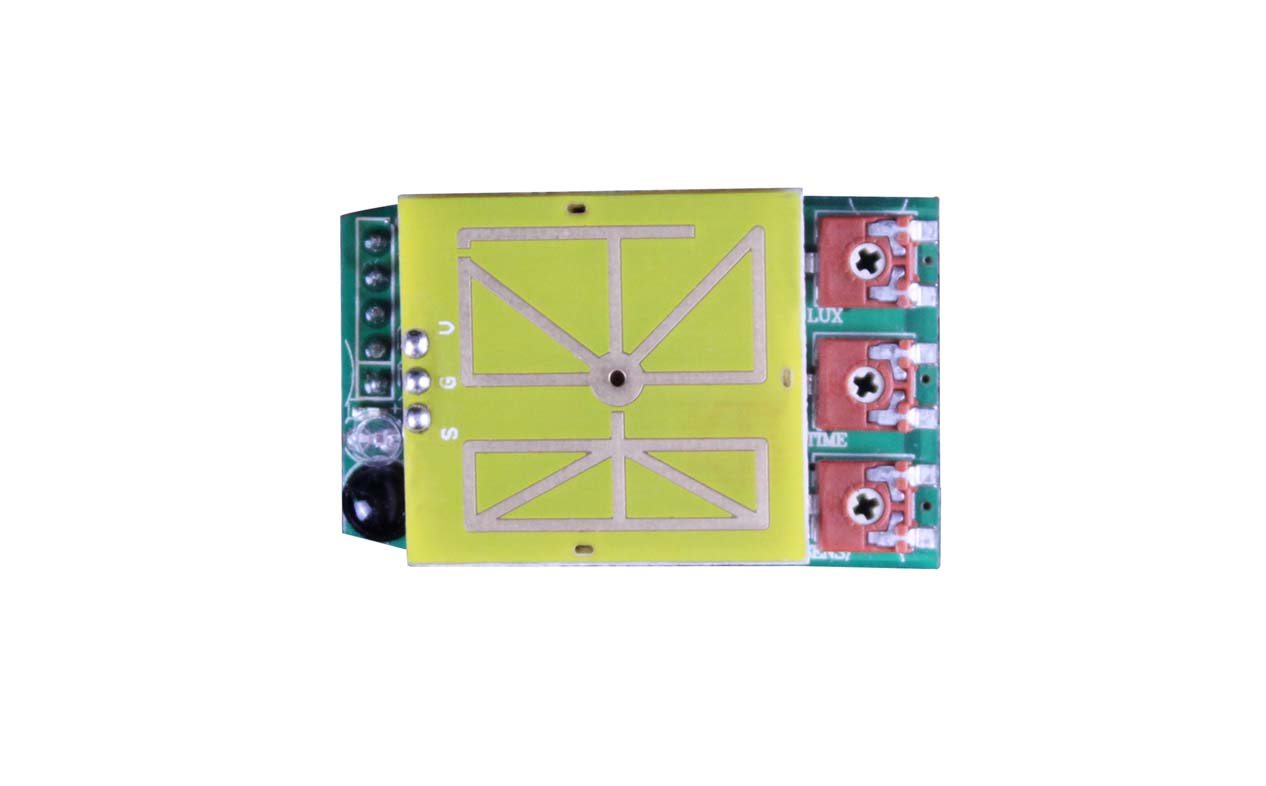

5.8GHz မိုက်ခရိုဝေ့အာရုံခံကိရိယာ + MCU + IR လက်ခံကိရိယာ၏ ခလုတ်ကို ချိန်ညှိခြင်း။
(၁) ထောက်လှမ်းမှု အပိုင်းအခြား ဆက်တင် (အာရုံခံနိုင်စွမ်း)
အသုံးပြုသူသည် ထောက်လှမ်းမှုအကွာအဝေး၏လိုအပ်ချက်အရ potentiometer ၏အနေအထားကို ကျိုးကြောင်းဆီလျော်စွာ ရွေးချယ်နိုင်သည်။
(၂) အချိန်သတ်မှတ်ခြင်း။
အသုံးပြုသူများသည် မတူညီသောအသုံးပြုမှုပတ်ဝန်းကျင်နှင့် မတူညီသောထုတ်ကုန်အဓိပ္ပါယ်ဖွင့်ဆိုချက်များအရ သင့်လျော်သောနှောင့်နှေးချိန်ကို ရွေးချယ်နိုင်သည်။
(၃) အလင်းထိန်းချုပ်မှု ဆက်တင်
အလုပ်လုပ်သောအလင်းရောင်တန်ဖိုးသည် 10~300LUX နှင့် အလင်းအားလုံးအကွာအဝေးအတွင်း သင့်လျော်သောအနေအထားကို ရွေးချယ်နိုင်သည်။
