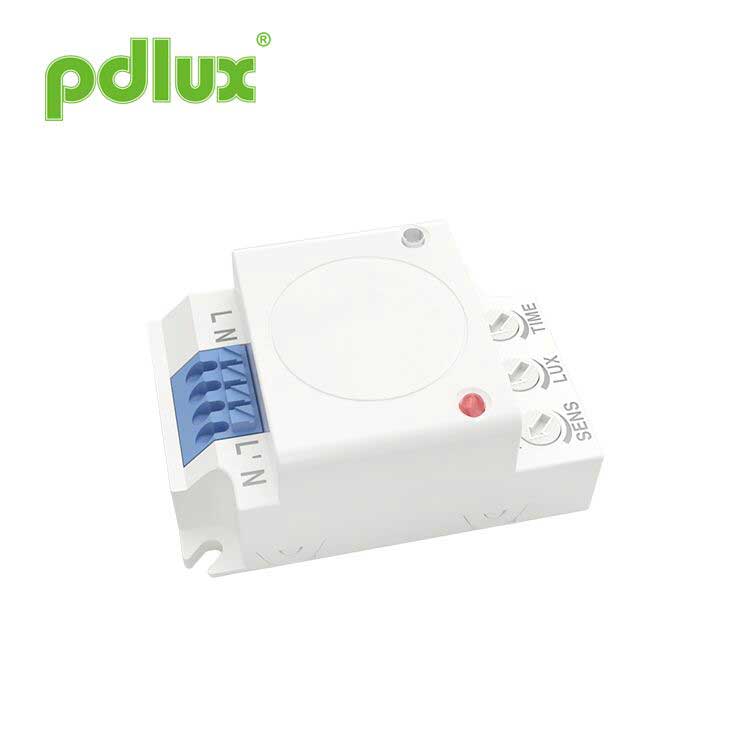

5.8GHz ISM Band ရေဒါအာရုံခံကိရိယာ
5.8GHz ISM band ရေဒါအာရုံခံကိရိယာ PD-MV1029B သည် ကျယ်ကျယ်ပြန့်ပြန့် 360° ထောက်လှမ်းမှုလွှမ်းခြုံမှုနှင့် လုပ်ဆောင်နိုင်သော 5.8GHz ကြိမ်နှုန်းဖြင့် လည်ပတ်ရန် ဒီဇိုင်းထုတ်ထားသည့် ဒစ်ဂျစ်တယ်မိုက်ခရိုဝေ့ဖ်အာရုံခံခလုတ်ကို ကိုယ်စားပြုသည်။ အချက်ပြထုတ်လွှင့်ခြင်းနှင့် လက်ခံခြင်းအတွက် Doppler နိယာမကို အသုံးချခြင်းဖြင့်၊ ဤစက်ပစ္စည်းသည် ၎င်း၏ထိန်းချုပ်မှုစင်တာအတွင်း MCU (microcontroller unit) ကို ထည့်သွင်းထားသည်။ ဤ MCU သည် ပါဝါကွန်ရက်အတွင်း sine wave ၏ သုညဖြတ်ကျော်အမှတ်ကို အတိအကျတွက်ချက်ပြီး ခလုတ်ကို ဤအချက်တွင် တိကျစွာလည်ပတ်နိုင်စေပါသည်။ ဤအဆင့်မြင့်ချိန်ကိုက်ယန္တရားသည် စက်ပစ္စည်း၏ရှော့ခ်ကိုခံနိုင်ရည်အား သိသိသာသာတိုးမြင့်စေပြီး ချို့ယွင်းမှုဖြစ်နိုင်ခြေကို သိသိသာသာလျှော့ချပေးသည်။
မော်ဒယ်:PD-MV1029B
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
အကျဉ်းချုပ်
5.8GHz ISM Band ရေဒါအာရုံခံကိရိယာ PD-MV1029B သည် ထောက်လှမ်းသည့် ဒစ်ဂျစ်တယ်မိုက်ခရိုဝေ့ဖ်အာရုံခံခလုတ်တစ်ခုဖြစ်သည်။ အကွာအဝေး 360° နှင့် လည်ပတ်မှုအကြိမ်ရေ 5.8GHz ဖြစ်သည်။ လျှောက်လွှာ Doppler နိယာမသည် အချက်ပြမှုများကို ပို့လွှတ်လက်ခံရန် ထိန်းချုပ်စင်တာကို အသုံးပြုသည်။ MCU (မိုက်ခရိုထိန်းချုပ်ယူနစ်)၊ ပါဝါ၏ သုညအမှတ်ကို တိကျစွာ တွက်ချက်ပါ။ network sine wave နှင့် zero point တွင် switch သည် အကျိုးသက်ရောက်မှုကို တိုးတက်စေသည်။ ခုခံအားကျဆင်းမှုနှုန်းကိုအလွန်လျှော့ချ။ လှပသောအသွင်အပြင်နှင့် ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံ၊ ၎င်းကိုဝန်အားလွတ်လပ်စွာချိတ်ဆက်နိုင်သည်၊ သို့မဟုတ်ပြုလုပ်နိုင်သည်။ မီးအိမ်အတွင်းနှင့် အခြားအရာများတွင် သတ္တုမဟုတ်သော အိမ်ရာများတွင် အသုံးပြုနိုင်သည်။ လျှပ်စစ်ထုတ်ကုန်များ။ လူသွားလမ်းများ၊ အိမ်သာများ၊ ဓာတ်လှေခါးများတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။ ဘေးကင်းလုံခြုံရေးအတွက် အကာအကွယ် သို့မဟုတ် စွမ်းအင်ချွေတာရန်အတွက် အိမ်များ သို့မဟုတ် အခြားအများပြည်သူဆိုင်ရာနေရာများ။ ၎င်းသည် သင့်စမတ်ဘဝအတွက် ပြီးပြည့်စုံသော ရွေးချယ်မှု။
သတ်မှတ်ချက်များ
| ပါဝါအရင်းအမြစ် | 100-240VAC၊50Hz |
| အဆင့်သတ်မှတ်ပေးပါသည်။ | 1000W Max.(220-240VAC) 400W Max.(100-130VAC) |
| HF စနစ် | 5.8GHz (Center frequency)CW လျှပ်စစ်လှိုင်း၊ ISM လှိုင်း |
| ထောက်လှမ်းမှုအပိုင်း | 3-9m (radii.) (ချိန်ညှိနိုင်သော)(မျက်နှာကျက်တပ်ဆင်ခြင်း) 25m Max. (ချိန်ညှိနိုင်သော)၊ (နံရံတပ်ဆင်ခြင်း) (ဒေါင်လိုက်လှုပ်ရှားမှု) |
| အချိန်သတ်မှတ်ခြင်း။ | 8sec-10min (ချိန်ညှိနိုင်သော) |
| အလင်းထိန်းချုပ်မှု | 10-300LUX ~ နေ့ဘက် (ချိန်ညှိနိုင်သော) |
| ထောက်လှမ်းထောင့် | 360° (မျက်နှာကျက် တပ်ဆင်ခြင်း) |
| အသင့်အနေအထားပါဝါသုံးစွဲမှု | <0.5W |
| အလုပ်အပူချိန် | -15°C~+70°C |
| စိုထိုင်းဆ အလုပ်လုပ်ခြင်း။ | <95%RH |
| Sensor ရွေ့လျားမှု အရှိန် | 0.6m/s -1.5m/s |
| တပ်ဆင်ထိုင် | အိမ်တွင်း၊ မျက်နှာကျက်တပ်ဆင်ခြင်း၊ နံရံတပ်ဆင်ခြင်း IP20 |
အာရုံခံအချက်အလက်
လုပ်ဆောင်ချက်
သတ်မှတ်ပုံစံ- potentiometerသင့်လိုအပ်ချက်ကို မဖြည့်ဆည်းမီ တန်ဖိုးများကို ချိန်ညှိရန် အချိန်ယူရပေမည်။
LED အညွှန်း-
(၁) potentiometers များကို ချိန်ညှိမှုပြုလုပ်သောအခါတွင် LED အချက်ပြမီးကိုဖွင့်ပါ။
(2) potentiometers များကို ချိန်ညှိမှုပြုလုပ်သည့်အခါ၊ ချိန်ညှိမှုပြီးဆုံးပြီးနောက် 1 စက္ကန့်အကြာတွင် LED အချက်ပြမှု နှစ်ကြိမ်လင်းလာပြီး ပိတ်သွားပါက၊ စနစ်သည် အလွတ်ကျက်ပြီး ချိန်ညှိမှုတွင် အတိအကျလုပ်ဆောင်မှုကို အလိုအလျောက်တွက်ချက်ပေးမည်ဖြစ်သည်။
ဂရုစိုက်သည်!
စနစ်သည် ချိန်ညှိထားသည့် အနေအထားအတိုင်း အဆက်မပြတ် တွက်ချက်နေသောကြောင့် လှည့်သည့်အခါ အရှိန်အဝါကို နှေးကွေးစေကာ မြန်လွန်းသဖြင့် အကောင်းဆုံးအနေအထားကို ဆုံးရှုံးသွားနိုင်သည်။
-
(1) ထောက်လှမ်းမှု အပိုင်းအခြား ဆက်တင်(sensitivity)
Detection range သည် အချင်းဝက်ကိုဖော်ပြရန်အသုံးပြုသည့်အသုံးအနှုန်းဖြစ်သည်။ အကြမ်းဖျင်းအားဖြင့် စက်ဝိုင်းပုံသွန်းပြီး မြေပြင်မှာ တပ်ဆင်လိုက်တာ အမြင့် 2.5 မီတာ။ လက်ယာရစ် ဆန့်ကျင်ဘက်သို့ အပြည့်အဝလှည့်ရန်မှာ အနိမ့်ဆုံးဖြစ်သည်။ အကွာအဝေး၊ လက်ယာရစ်အပြည့်သည် အများဆုံးဖြစ်သည်။ လူတစ်ယောက်ရဲ့ အရပ်အမောင်း၊ ပုံသဏ္ဍာန်နှင့် ရွေ့လျားနေသော အမြန်နှုန်းပြောင်းလဲမှုကို သိရှိနိုင်မည်ဖြစ်သည်။ ပြောင်းလဲမှုဆိုလိုသည်မှာ မြင့်မားသောအမြန်နှုန်းသည် တိုတောင်းခြင်းဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။ ထောက်လှမ်းမှုအကွာအဝေး။
မှတ်ချက်- အသုံးပြုသူအသုံးပြုနေချိန်တွင်၊ ထုတ်ကုန်၏ sensitivity ကို ကျေးဇူးပြု၍ ချိန်ညှိပါ။ အသုံးပြုရန်လိုအပ်သောသင့်လျော်သောအနေအထားနှင့် sensitivity ကိုမချိန်ညှိပါ။ လေကြောင့်ဖြစ်ပေါ်သောမှားယွင်းသောလည်ပတ်မှုကိုရှောင်ရှားရန်ထုတ်ကုန်ကိုအမြင့်ဆုံးအထိ ကုလားကာများ၊ သစ်ပင်များ၊ တိရစ္ဆာန်များ၊ ဓာတ်အားလိုင်းများနှင့် လျှပ်စစ်ပစ္စည်းများကိုမှုတ်ခြင်း။ အလွန်အကျွံ sensitivity ကြောင့် သာမန်စတင်ဝင်ရောက်စွက်ဖက်ခြင်းကြောင့်ဖြစ်သည်။ ဘယ်အချိန်ကလဲ။ ထုတ်ကုန်အသုံးပြုရာတွင် သာမာန်လွဲမှားမှုများရှိကြောင်း၊ သုံးစွဲသူက တွေ့ရှိနိုင်သည်။ တိုးတက်လာခြင်းရှိမရှိ စမ်းသပ်ရန် အာရုံခံနိုင်စွမ်းကို သင့်လျော်စွာ လျှော့ချရန် ကြိုးစားပါ။ -
(၂) အလင်းထိန်းချုပ်မှု ဆက်တင်
အလုပ်လုပ်သောအလင်းရောင်တန်ဖိုးကို အကွာအဝေးတွင် ချိန်ညှိနိုင်သည်။ induction ကိုထိန်းချုပ်ရန် သတ်မှတ်ထားသော 10-300LUX~ နေ့ဘက် ပတ်၀န်းကျင်အလင်းစတင်ထိန်းချုပ်မှုတံခါးခုံ၊ နာရီလက်တံပြောင်း rotation အဆုံးတွင် အလုပ်လုပ်သော illuminance value သည် အကြောင်းဖြစ်သည်။ 10LUX; နာရီလက်တံအတိုင်း လှည့်၍ တစ်ဝက်ကို ရွေးချယ်နိုင်ပါသည်။ အကွာအဝေး 10-300LUX; အဆုံးထိ ဆက်လက်လှည့်ပါ။ အလုပ်လုပ်သောအလင်းရောင်တန်ဖိုးသည် နေ့ဘက်ဖြစ်သည် (24 သေးငယ်သောအလင်းရောင်သည် အလင်းရောင်မထိခိုက်ပါ)။ စမ်းသပ်ခြင်း သို့မဟုတ် ထောက်လှမ်းဧရိယာကို ချိန်ညှိသည့်အခါ နေ့ခင်းဘက်တွင်၊ ဤခလုတ်ကို အဆုံးအထိ နာရီလက်တံအတိုင်း လှည့်ရမည်၊ မဟုတ်ပါ။ ပတ်ဝန်းကျင်အလင်းသည် မည်မျှတောက်ပနေပါစေ၊ စနစ်သည် ထောက်လှမ်းမှုအခြေအနေတွင် ရှိနေသည်။ နှင့် induction ။
-
(၃) အချိန်သတ်မှတ်ခြင်း။
တွေ့ရှိသောပစ်မှတ်သည် ရွေ့လျားသောအခါ၊ အာရုံခံမှုအထွက်သည် ဖြစ်လိမ့်မည်။ အစပျိုးလိုက်သည်နှင့် ပစ်မှတ်သည် ရွေ့လျားမှုရပ်တန့်သွားသည်နှင့်၊ စနစ်သည် ပေါ်လာလိမ့်မည်။ အဆုံးမှအလိုအလျောက် output ကိုပိတ်ပါ။ နှောင့်နှေးချိန်ကို သတ်မှတ်ပါ (အချိန်ဆက်တင်- "-" အနိမ့်ဆုံးကို ညွှန်ပြသော မြှားသည် 8 စက္ကန့်; "+" ကိုညွှန်ပြသော မြှားသည် အမြင့်ဆုံး 10 မိနစ်ဖြစ်သည်)။ induction output လုပ်ငန်းစဉ်အတွင်း, ထိရောက်သောလှုပ်ရှားမှု အချက်အလက်ကို ထိရောက်သော ထောက်လှမ်းမှုဧရိယာတွင် ထပ်မံတွေ့ရှိပြီး သတ်မှတ်နှောင့်နှေးမှုကို ပြန်လည်စတင်သည်။ စနစ်ထွက်ရှိပြီးနောက် 4 စက္ကန့်စောင့်ပါ။ ထပ်မံမအာရုံခံမီ ပိတ်ထားသည်။
ချိတ်ဆက်-ဝါယာကြိုးပုံ
N၊ L ကို ပါဝါဖြင့် ချိတ်ဆက်ပါ။ N, L' ကို load ဖြင့်ချိတ်ဆက်ပါ။
အသုံးချမှု
မိုက်ခရိုဝေ့ဖ်သည် ဖန်၊ ပလပ်စတစ်၊ ကြွေထည်နှင့် သစ်သား ထုတ်ကုန်များ ဖြစ်သောကြောင့် ၎င်းကို ထိုးဖောက်နိုင်သည်။ ဖန်၊ ပလပ်စတစ်၊ ကြွေထည်နှင့် သစ်သားအချို့အထူတွင် တပ်ဆင်နိုင်သည်။ နှင့် အခြားသတ္တုမဟုတ်သော မျက်နှာပြင်။ ဥပမာ- သတ္တုမဟုတ်သော မီးအိမ်များတွင် အသုံးချပါ။ မှန်ကန်သော ဝိုင်ယာပုံကြမ်းကို လိုက်နာနေသမျှ အရိပ်မီးအိမ် ထုတ်ကုန်များ ချိတ်ဆက်မှု၊ သာမန်မီးချောင်းများကို အလိုအလျောက် induction အဖြစ်သို့ အလွယ်တကူ ပြောင်းလဲနိုင်သည်။ မီးခွက်။
အမှန်တကယ်အသုံးပြုရန်အတွက် ရွေးချယ်စရာများစွာရှိပါသည်။ တစ်ခု သို့မဟုတ် တစ်ခုထက်ပို၍လည်း ထားနိုင်သည်။ အတန်းကိုထိန်းချုပ်ရန် PD-MV1029B သည် မျက်နှာကျက် သို့မဟုတ် ကြမ်းပြင်အတွင်း တိုက်ရိုက်။ နွေးထွေးသောသတိပေးချက်- နှစ်ခု သို့မဟုတ် ထို့ထက်ပိုသော တပ်ဆင်မှုအကွာအဝေး ထုတ်ကုန်များသည် 4 မီတာအထက်ရှိရမည်၊ မဟုတ်ပါကအပြန်အလှန်ဖြစ်စေသည်။ ဝင်ရောက်စွက်ဖက်ခြင်းသည် လွဲမှားစွာလုပ်ဆောင်ခြင်းဆီသို့ ဦးတည်စေသည်။
| ပြတ်ရွေ့ | ပျက်ကွက်ရခြင်း အကြောင်းအရင်း | ဖြေရှင်းချက် |
| ဝန်က အလုပ်မလုပ်ဘူး။ | အလင်းရောင်ကို မှားယွင်းစွာသတ်မှတ်ထားသည်။ | ဝန်၏ setting ကိုချိန်ညှိပါ။ |
| ဝန်ပျက်။ | ပြောင်းလဲပေးပါသည်။ | |
| ပါဝါပိတ်သွားပြီ။ | ပါဝါဖွင့်ပါ။ | |
| ဝန်က အချိန်တိုင်း အလုပ်လုပ်တယ်။ | ထောက်လှမ်းမှု၏ ဒေသတွင် ဆက်တိုက် အချက်ပြမှု ရှိပါသည်။ | ၏ဆက်တင်များကိုစစ်ဆေးပါ။ ထောက်လှမ်းဧရိယာ။ |
| ဝန်ရှိမှ အလုပ်လုပ်တယ်။ ရွေ့လျားမှု အချက်ပြမှု မတွေ့ရှိရပါ။ | မီးခွက်ကို ကောင်းကောင်းမတပ်ဆင်ထားသောကြောင့် အာရုံခံကိရိယာပျက်သွားပါသည်။ ယုံကြည်စိတ်ချရသောအချက်ပြမှုများကိုရှာဖွေပါ။ | တပ်ဆင်မည့်နေရာကို ပြန်လည်ချိန်ညှိပါ။ |
| ရွေ့လျားခြင်းအချက်ပြမှုကို အာရုံခံကိရိယာမှ တွေ့ရှိသည် (လှုပ်ရှားမှု နံရံနောက်ဘက်၊ သေးငယ်သော အရာဝတ္ထုများ၏ ရွေ့လျားမှု၊ | ၏ဆက်တင်များကိုစစ်ဆေးပါ။ ထောက်လှမ်းဧရိယာ။ | |
| ဝန်က အလုပ်ပျက်လိုက်တာ ရွေ့လျားမှု အချက်ပြမှု ရှိသည် ။ | ရွေ့လျားမှုအမြန်နှုန်းသည် မြန်လွန်းသည် သို့မဟုတ် သတ်မှတ်ထားသော ထောက်လှမ်းမှု ဧရိယာက သေးလွန်းတယ်။ | ၏ဆက်တင်များကိုစစ်ဆေးပါ။ ထောက်လှမ်းဧရိယာ။ |
အောက်ပါအခြေအနေများသည် error တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
1၊ လှုပ်နေသော အရာဝတ္တုတွင် တပ်ဆင်ခြင်းသည် error တုံ့ပြန်မှုကို ဖြစ်စေသည်။
2. လေဖြင့်လွင့်နေသော ကန့်လန့်ကာသည် error တုံ့ပြန်မှုကိုဖြစ်ပေါ်စေသည်။ ကျေးဇူးပြု၍ ရွေးချယ်ပါ။ တပ်ဆင်ရန်သင့်လျော်သောနေရာ။
3၊ အသွားအလာ မအားလပ်သောနေရာတွင် တပ်ဆင်ခြင်းသည် error တုံ့ပြန်မှုကို ဖြစ်ပေါ်စေပါသည်။
4၊ အနီးနားရှိ စက်ပစ္စည်းအချို့မှ ထွက်လာသော မီးပွားများသည် error တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
အောက်ပါအခြေအနေများသည် error တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
● ပရော်ဖက်ရှင်နယ်ထည့်သွင်းမှုဖြင့် အတည်ပြုပါ။
● ဘေးကင်းစေရန်အတွက် တပ်ဆင်ခြင်းနှင့် ဖယ်ရှားခြင်းမပြုမီ ပါဝါဖြတ်ပါ။ စစ်ဆင်ရေး။
● မလျော်ကန်သော လည်ပတ်မှုကြောင့် ဖြစ်ပေါ်လာသော ဆုံးရှုံးမှုမှန်သမျှကို ထုတ်လုပ်သူမှ မလုပ်ပါ။ မည်သည့်တာဝန်ကိုမဆို ထမ်းဆောင်ပါ။
ဤလက်စွဲစာအုပ်သည် ဤထုတ်ကုန်၏ လက်ရှိအကြောင်းအရာ ပရိုဂရမ်ရေးသားခြင်းအတွက် ရှိပါသည်။
မည်သည့်ပြောင်းလဲမှုနှင့် ပြုပြင်မွမ်းမံမှုများကိုမဆို ထုတ်လုပ်သူကို အသိပေးခြင်းမရှိဘဲ။
မည်သည့်အတွက်မဆို ညွှန်ကြားချက်လက်စွဲပါ အကြောင်းအရာများကို ကူးယူရန် တင်းကြပ်စွာတားမြစ်ထားသည်။
ကုမ္ပဏီ၏ခွင့်ပြုချက်မရှိဘဲ အခြားရည်ရွယ်ချက်။
