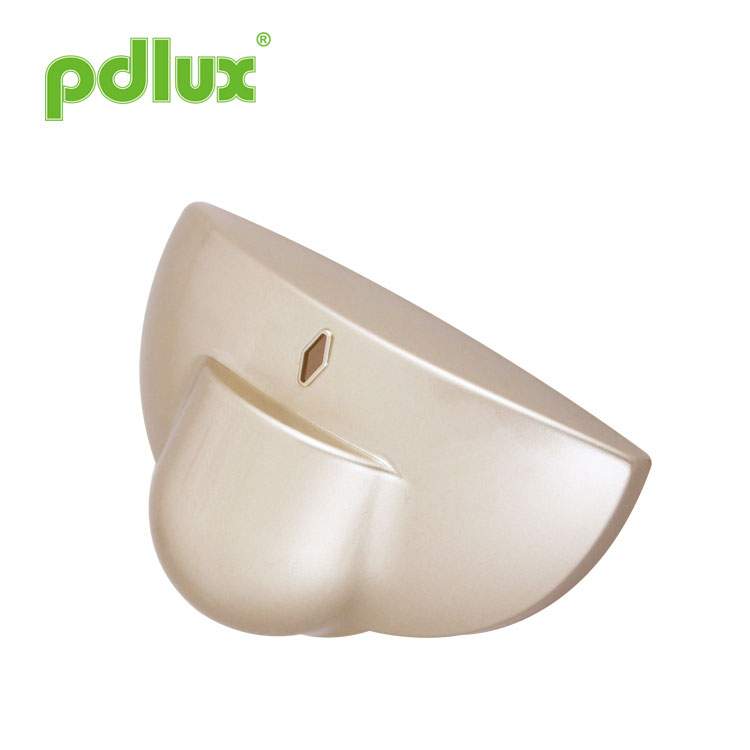

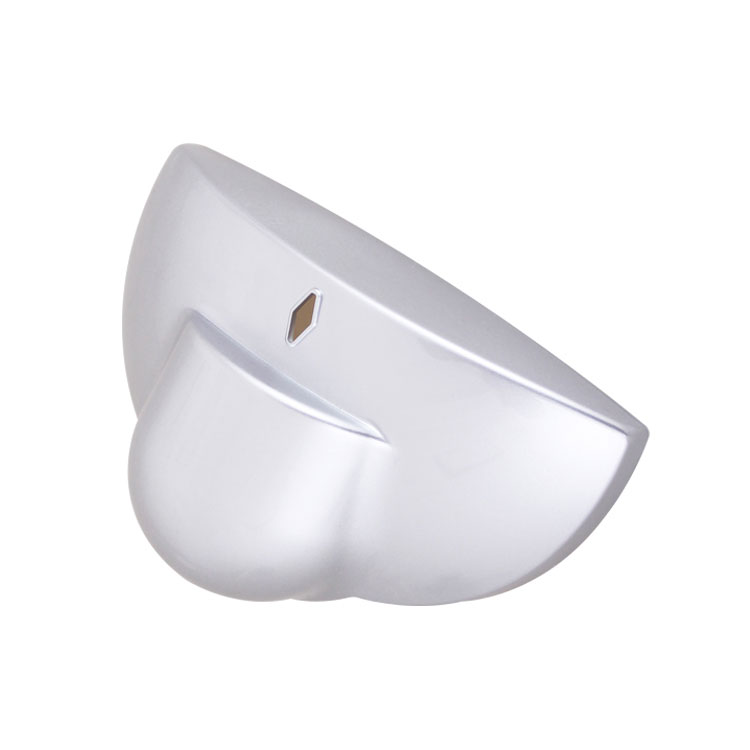

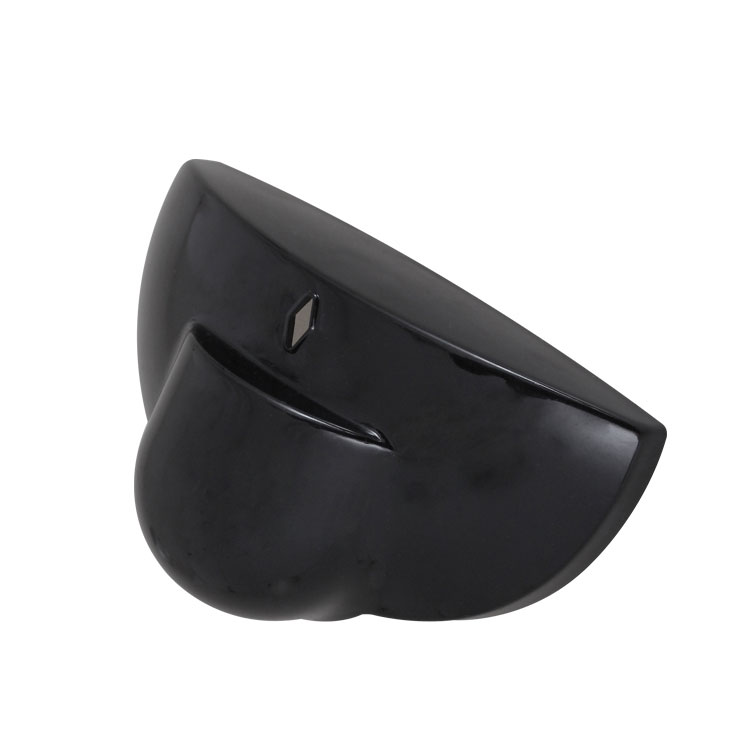

24GHz အော်တိုတံခါးမိုက်ခရိုဝေ့အာရုံခံ
PDLUX PD-DS1015
အလွန်သေးငယ်သောပမာဏနှင့်စွမ်းအင်သုံးစွဲမှုနည်းသောမူရင်း Omron relay ကိုအသုံးပြုခြင်း။ 24GHz အော်တိုတံခါးပေါက်မိုက်ခရိုဝေ့အာရုံခံကိရိယာသည်အပူချိန်ကိုမခံစားနိုင်စေရန်အတွင်းပိုင်းခုခံမှုအနည်းငယ်ရှိသည်။ ယုံကြည်စိတ်ချရမှုသည်များသောအားဖြင့် photoelectric-output များထက်များစွာပိုမိုမြင့်မားပါသည်။ အမျိုးမျိုးသောအလိုအလျောက်တံခါးခလုတ်များအတွက်သင့်လျော်သည်ကိုလည်း alarm system များအတွက် human detector အဖြစ်အသုံးပြုနိုင်သည်။ ထို့အပြင် sensing function ကိုစိတ်ကြိုက်ပြုပြင်နိုင်သည်။ ထိုကဲ့သို့သောထုတ်ကုန်မျိုးတွင်အာရုံခံကိရိယာသည်အကောင်းဆုံးကုန်ကျစရိတ်ဖြစ်သည်။
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
အလိုအလျောက်တံခါးကိုမိုက်ခရိုဝေ့အာရုံခံ
24GHz Automatic Door Microwave Sensor ၏အနှစ်ချုပ်
အဆိုပါအာရုံခံကိရိယာကို FFT ဂဏန်းသင်္ချာပရိုဂရမ်မှဒီဇိုင်းပြုလုပ်ထားပြီးအကွာအဝေးစစ်ဆေးခြင်းနှင့် ၀ င်ရောက်စွက်ဖက်မှုကိုကာကွယ်နိုင်စွမ်းမြင့်မားသည်။
အလွန်သေးငယ်သောပမာဏနှင့်စွမ်းအင်သုံးစွဲမှုနည်းသောမူရင်း Omron relay ကိုအသုံးပြုခြင်း။ 24GHz အော်တိုတံခါးပေါက်မိုက်ခရိုဝေ့အာရုံခံကိရိယာသည်အပူချိန်ကိုမခံစားနိုင်စေရန်အတွင်းပိုင်းခုခံမှုအနည်းငယ်ရှိသည်။ ယုံကြည်စိတ်ချရမှုသည်များသောအားဖြင့် photoelectric-output များထက်များစွာပိုမိုမြင့်မားပါသည်။ အမျိုးမျိုးသောအလိုအလျောက်တံခါးခလုတ်များအတွက်သင့်လျော်သည်ကိုလည်း alarm system များအတွက် human detector အဖြစ်အသုံးပြုနိုင်သည်။ ထို့အပြင် sensing function ကိုစိတ်ကြိုက်ပြုပြင်နိုင်သည်။ ထိုကဲ့သို့သောထုတ်ကုန်မျိုးတွင်အာရုံခံကိရိယာသည်အကောင်းဆုံးကုန်ကျစရိတ်ဖြစ်သည်။
24GHz Automatic Door Microwave Sensor ၏အသေးစိတ်အချက်အလက်များ
ပါဝါအရင်းအမြစ်: |
AC အ: 10-24 AC / 50Hz DC က: 12-35, DC |
အဆင်သင့်လက်ရှိ - |
<13mA |
လက်ရှိလည်ပတ်မှု - |
25mA |
output စွမ်းရည်: |
35V, 0.5A |
ရလဒ် Duration: |
500ms |
HF စနစ်: |
24.125GHz CW radar,ISMတီးဝိုင်း |
အဖုံးအရောင်: |
အနက်ရောင် / ငွေရောင် / ရွှေဝါရောင် |
တပ်ဆင်မှုနေရာ - |
နံရံကပ်တပ်ဆင်ခြင်း |
Mounting အမြင့်: |
3.5m မှ 2.0m |
ထောက်လှမ်းထောင့် |
90 ° (နံရံကပ်တပ်ဆင်ခြင်း) ကိုဖောက်သည်များ၏တောင်းဆိုမှုနှင့်လိုက်လျောညီထွေဖြစ်စေနိုင်သည် |
စစ်ဆေးရေးအပိုင်း |
၁ မီတာ (အမြင့်ဆုံးကျိုးကြောင်းဆီလျော်မှု၊ မြေပြင်အနေအထားကိုစစ်ဆေးခြင်း) ၇ မီတာ |
စွမ်းအင်သုံးစွဲမှု - |
ခန့်မှန်းခြေ 1W |
အလုပ်လုပ်သည့်အပူချိန် |
-20 ဒီဂရီစင်တီဂရိတ် ~ 50 ဒီဂရီစင်တီဂရိတ် |
အလုပ်လုပ်စိုထိုင်းဆ: |
<93% RH |
၁။ ၂၄.၁၂၅GHz Ku band microwave radar sensor module ကိုယုံကြည်စိတ်ချစွာလက်ခံပါ။
2. ပတ်ဝန်းကျင်အမျိုးမျိုးတွင်အလုပ်လုပ်ပါ (ပူပြင်း၊ စိုထိုင်းဆ၊ ဆူညံခြင်းနှင့်လေထန်ခြင်း။ အခြားရွေ့လျားနေသောအရာဝတ္ထုများကို ၀ င်ရောက်စွက်ဖက်ခြင်းမရှိဘဲကားသို့မဟုတ်တိရစ္ဆာန်များကဲ့သို့ရွေ့လျားပါ)
၃။ အသေးစားနှင့်လက်တွေ့ကျသောဒီဇိုင်း၊ အမျိုးမျိုးသောအာရုံခံတံခါးများအတွက်ကျယ်ပြန့်စွာအသုံးပြုသည်။
၄။ ကမ္ဘာ့ကျန်းမာရေးအဖွဲ့ကိုအဆင့်မြင့်အာရုံခံနည်းပညာကိုအသုံးပြုပြီးကျန်းမာရေးကိုမထိခိုက်စေပါနှင့်။
၅။ အာရုံခံအကွာအဝေးနှင့်ထောင့်များကိုမြင်ကွင်းအမျိုးမျိုး၏လိုအပ်ချက်များနှင့်ကိုက်ညီအောင်ညှိနိုင်သည်။
ထောက်လှမ်းအကွာအဝေး setting ကို
လက်ယာရစ်နာရီကိုအပြည့်အဝဖွင့်ရန်အနိမ့်ဆုံးအကွာအဝေး (approx.1m)၊ လက်ယာရစ်နာရီသည်အမြင့်ဆုံး (approx.7m) ဖြစ်သည်။ အကယ်၍ လူ၏ပုံသဏ္,ာန်၊ ရုပ်ပုံနှင့်ရွေ့လျားမှုမြန်နှုန်းပြောင်းလဲလျှင်၊ ရှာဖွေတွေ့ရှိမှုသည်လည်းပြောင်းလဲသွားလိမ့်မည်၊ ပိုမိုမြင့်မားသောအမြန်နှုန်းသည်ပိုမိုတိုတောင်းသောထောက်လှမ်းအကွာအဝေးသို့ ဦး တည်သွားလိမ့်မည်။ Detector Distance သည် detector ရှေ့တွင်မျက်နှာမူသည့်အခါညှိပေးသောအကွာအဝေးဖြစ်သည်။ Sensor ကိုတပ်ဆင်သောအခါလက်တွေ့မြင်ကွင်းအရ sensing angle နှင့် distance ကိုချိန်ညှိသည်။ ရုံတံခါးဖွင့်လှစ်ရန်လုံလောက်သောအာရုံခံအကွာအဝေးသေချာပါ။ ဖြတ်သန်းသွားလာသူများသို့မဟုတ်ကားများမှတံခါးမှမှားယွင်းမှုများဖြစ်ပေါ်လာပါကပိုမိုရှည်လျားသောအာရုံခံအကွာအဝေးကိုမသတ်မှတ်ပါ။
သတိပြုရန်: ဤထုတ်ကုန်ကိုအသုံးပြုသောအခါမှုတ်ခြင်း၊ အရွက်များ၊ ကုလားကာများ၊ တိရိစ္ဆာန်ငယ်များသို့မဟုတ်စွမ်းအား၏ ၀ င်ရောက်စွက်ဖက်ခြင်းဖြင့်မှားယွင်းသောရွေ့လျားမှုကိုအလွယ်တကူရှာဖွေတွေ့ရှိခြင်းကြောင့်ဖြစ်ပေါ်လာသောပုံမှန်မဟုတ်သောတုံ့ပြန်မှုများကိုရှောင်ရှားရန်အထိခိုက်မခံမှု (ရှာဖွေတွေ့ရှိမှုအကွာအဝေး) ကိုသင့်လျော်သောတန်ဖိုးသို့ချိန်ညှိပါ။ ဇယားကွက်နှင့်လျှပ်စစ်ပစ္စည်းများ။ အထက်ဖော်ပြပါအားလုံးသည်အမှားတုံ့ပြန်မှုကို ဦး တည်သွားလိမ့်မည်။ ထုတ်ကုန်ပုံမှန်အလုပ်မလုပ်ပါက ကျေးဇူးပြု၍ သင့်လျော်သော sensitivity ကိုလျှော့ချပြီးစမ်းသပ်ပါ။ လူသားများ၏လှုပ်ရှားမှုသည်အာရုံခံမှုကိုဖြစ်ပေါ်စေသည်။ ထို့ကြောင့်သင် function ကိုစမ်းသပ်နေစဉ် induction area မှထွက်ခွာပါ။ အဆိုပါအာရုံခံကိရိယာစဉ်ဆက်မပြတ်အလုပ်။
installation လုပ်ထုံးလုပ်နည်း
အဆင့် ၁ ထုတ်ကုန်ကိုမထည့်သွင်းမီအဖုံးကိုဖယ်ရှားပါ (ပုံ ၅ တွင်ကြည့်ပါ။ )
အဆင့် ၂ ကုန်ပစ္စည်းကိုသင်တပ်ဆင်လိုသည့်နေရာကိုဆုံးဖြတ်ပြီးနောက်အပေါက်၏အနေအထားကိုခဲတံဖြင့်မှတ်သားပါ။
မှတ်ချက်။ အကယ်၍ ၎င်းသည်သစ်သားနံရံတစ်ခုဖြစ်လျှင်ပလပ်စတစ်တိုးချဲ့သည့်ဝက်အူကိုအသုံးပြုစရာမလိုပါ။
အဆင့် ၃ ခဲတံအမှတ်အသားရှိသည့်လျှပ်စစ်တူးစက်ဖြင့်နံရံများပေါ်ရှိတွင်းများကိုတွင်းတူး။ အပေါက်အတွင်းရှိပလပ်စတစ်ချဲ့ထွင်မှုကိုရယူပါ။
အဆင့် ၄ ကေဘယ်ကြိုးကိုဖွင့်ထားသည့်အပေါက်မှတစ်ဆင့်ထုတ်ကုန်နှင့်ဆက်သွယ်ပါ။ (ပုံ ၆ တွင်ကြည့်ပါ)
အဆင့် ၅ screws များအသုံးပြုခြင်းသည် base ကို select လုပ်ထားသောအနေအထားတွင်တပ်ဆင်ပြီး knobs ကိုညှိပါ။ (ပုံ ၇ တွင်ကြည့်ပါ။ )
အဆင့် ၆ အဖုံးကိုနံရံတွင်တပ်ဆင်ထားသည့်အောက်ခြေတွင်ကပ်ပါ (ပုံ ၇ တွင်ကြည့်ပါ။ )
တပ်ဆင်ပြီးနောက် senor ကိုထိန်းညှိရန်ဖွင့်ပါ။ အဖုံးနှင့်ခြေထောက်အကြားရှိအဆက်အသွယ်ထဲသို့ဝက်အူလှည့ကိုထည့်ပြီးအဖုံးကိုသုတ်ပါ။ (ပုံ ၈)
အောက်ပါအခြေအနေများသည်အမှားတုံ့ပြန်မှုကို ဦး တည်သွားစေလိမ့်မည်
1ã€အဖျားခတ်သောအရာဝတ္ထုပေါ်တွင်တပ်ဆင်ခြင်းသည်မှားယွင်းသောတုံ့ပြန်မှုကိုဖြစ်ပေါ်စေသည်။
လေအားဖြင့်လွင့်နေသောလှုပ်ခါနေသောကုလားကာသည်အမှားတုံ့ပြန်မှုကိုဖြစ်ပေါ်စေသည်။ တပ်ဆင်ရန်သင့်တော်သောနေရာကိုရွေးပါ။
3ã - အသွားအလာမများသောနေရာတွင်တပ်ဆင်ခြင်းသည်မှားယွင်းသောတုံ့ပြန်မှုကိုဖြစ်ပေါ်စေသည်။
4ã€အနီးအနားရှိပစ္စည်းကိရိယာအချို့မှထုတ်လုပ်သောမီးပွားများသည်အမှားများကိုတုံ့ပြန်လိမ့်မည်။
