နံရံအနီအောက်ရောင်ခြည်အာရုံခံကိရိယာ

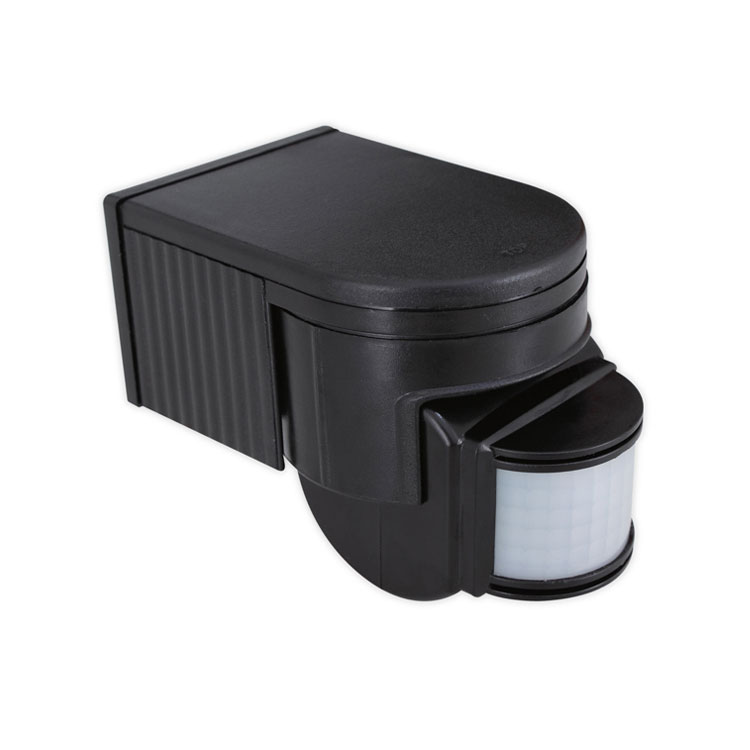

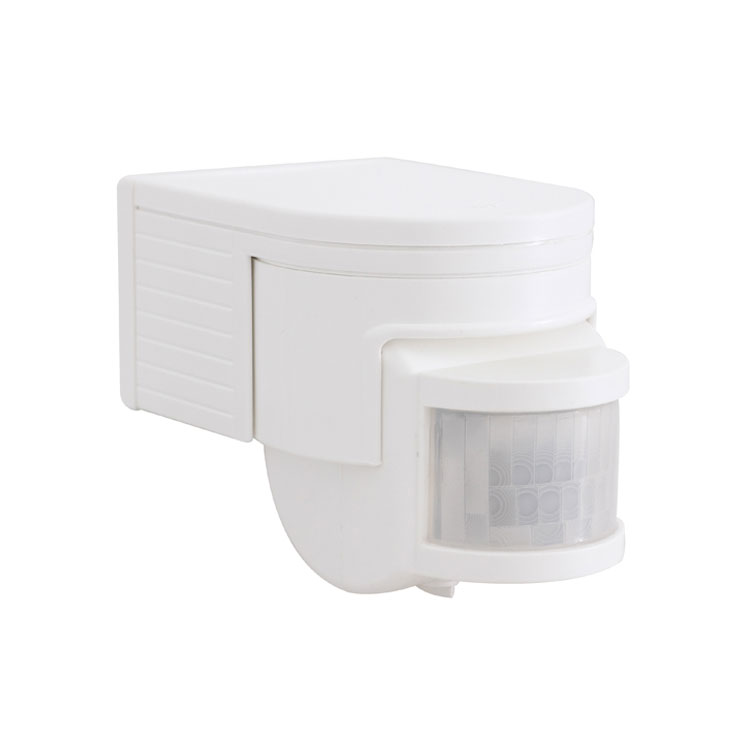

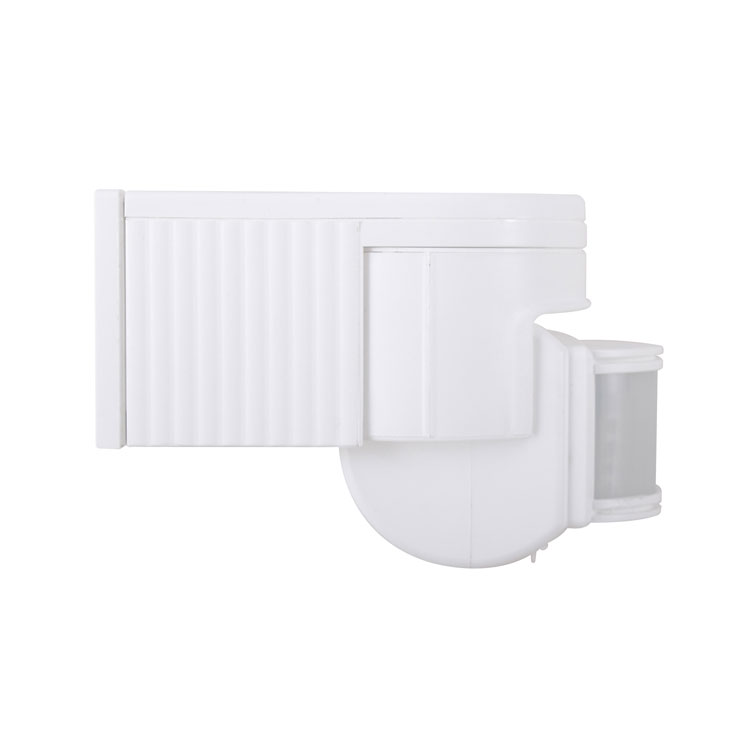

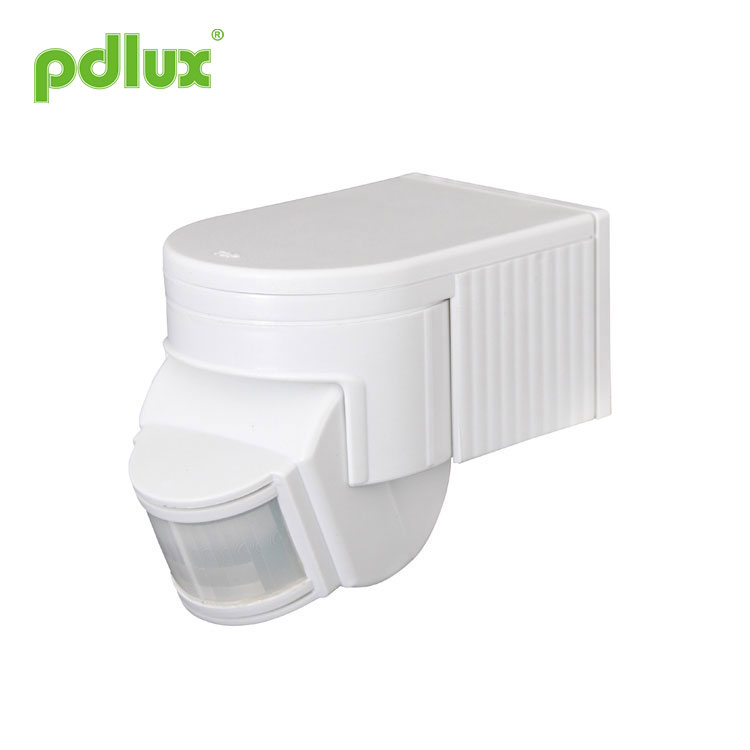

PD-PIR125-Z Infrared Motion Sensor ညွှန်ကြားချက်

အကျဉ်းချုပ်

Wall Infrared Sensor ဆိုသည်မှာအဆင့်မြင့်ဒီဂျစ်တယ်ထိန်းချုပ်ထားသောအနီအောက်ရောင်ခြည်သုံးလျှပ်စစ်ဓာတ်အားပေးစွမ်းအင်သုံးအာရုံခံကိရိယာဖြစ်သည်။ Wall Infrared Sensor သည်ရိုးရှင်းသော sensor တစ်ခု၏နှစ်ဆနီးပါးနီးပါးဖြစ်သော high-resolution sensor တစ်ခုကိုအသုံးပြုသည်။ lt သည် switch သတင်းအချက်အလက်များကိုတိကျစွာတွက်ချက်ရန် MCU ကိုအသုံးပြုသည်။ sine wave ၏သုညအမှတ်တွင်ဖွင့်မည့် relay ကိုတိတိကျကျထိန်းချုပ်သည်။ သို့မှသာဝန်တစ်ခုချင်းစီကိုဖွင့်နိုင်သည်။ sine wave ၏သုညနေရာတွင် sine wave မြင့်ဗို့အားဖွင့်သောအခါသမားရိုးကျ control mode ကြောင့်ဖြစ်ရသော inrush current ပြavနာကိုရှောင်ရှားသည်။ ဝန်အောက်မှာဗို့။

အထူးသဖြင့် LED မီးလုံးများ၊ စွမ်းအင်ချွေတာသောမီးချောင်းများနှင့်မီးချောင်းများမှအမျိုးမျိုးသော capacitors များရှိသည့် capacitor များရှိသည်။ ၎င်းသည်ထပ်ဆင့်လွှင့်သူများအတွက်ဘေးအန္တရာယ်ဖြစ်သည်။ တစ်ခါတစ်ရံတွင် 50W LED မီးခွက်သည် surge current များအား 80 မှ 120A အထိထုတ်ပေးနိုင်သည်။ 10A သာမန် relay သည် inrush current ၏ ၃ ကြိမ်သာခံနိုင်ပြီး relay သည်ရက်အနည်းငယ်သို့မဟုတ်အကြိမ်ပေါင်းများစွာကျိုးပဲ့နိုင်သည်။ ထို့ကြောင့်စျေးကွက်ရှိပုံမှန်အာရုံခံကိရိယာသည်သက်တမ်းတိုပြီးသေးငယ်သော ၀ န်ဆောင်မှုပမာဏရှိသည်။

ဤပြproblemနာကိုကျော်လွှားနိုင်ရန်အတွက်ဤထုတ်ကုန်သည် sine wave သည်သုညအလားအလာရှိသည့်အခါဝန်ကိုဖွင့်ရန်အဆင့်မြင့်ဒစ်ဂျစ်တယ်တိကျသောတွက်ချက်မှုကိုချမှတ်သည်။ သို့ဖြင့် load surge current ပြsolvingနာကိုဖြေရှင်းနိုင်သည်။ အစုလိုက်အပြုံလိုက်ထုတ်လုပ်မှုအာရုံခံကိရိယာ၏နောက်ဆုံးပေါ်ထိန်းချုပ်မှုနည်းလမ်းသည်မည်သည့်ဝန်ကိုမဆိုလွယ်ကူစွာထိန်းချုပ်နိုင်သည်။ ၎င်းသည်အလတ်စားနှင့်အဆင့်မြင့်ထုတ်ကုန်ဖြစ်သည်။ သမားရိုးကျဗားရှင်းနှင့်နှိုင်းယှဉ်လျှင်ကုန်ကျစရိတ်ကိုတိုးမြှင့်သော်လည်းထုတ်ကုန်၏ယုံကြည်စိတ်ချရမှုနှင့်သက်တမ်းသည်များစွာတိုးမြင့်လာသည်။ ဒီထုတ်ကုန်သည်စိတ်ငြိမ်းချမ်းမှုကိုရွေးချယ်ခြင်းနှင့်လုံခြုံမှုကိုရွေးချယ်ခြင်းနှင့်တန်းတူဖြစ်သည်။

Wall Infrared Sensor တွင် switching power supply version နှင့် capacitor step-down version တို့ပါရှိသည်။ switching power supply version တွင်အလုပ်လုပ်သော voltage သည် 100V-277V နှင့် standby power သုံးစွဲမှု <0.5W ရှိသည်။ အခြေခံအားဖြင့် capacitive down-down version သည် voltage တစ်ခုသာရှိနိုင်ပြီး standby ပါဝါစားသုံးမှုသည်> 0.7W ဖြစ်သည်။ ထုတ်ကုန်တစ်ခုရွေးချယ်ရာတွင်သင်စဉ်းစားသင့်သည်။

Wall Infrared Sensor ၏အသေးစိတ်အချက်အလက်များ

အာရုံခံကိရိယာသတင်းအချက်အလက်

function ကို
> LUX ညှိနှိုင်းမှု -
LUX သည်ပတ်ဝန်းကျင်၏အလင်းရောင်ကိုရည်ညွှန်းသည်။ LUX ညှိနှိုင်းမှုအဖုကိုချိန်ညှိခြင်းကမည်သည့်အလင်းအမှားကိုသင်သော့ induction သို့ရလိုသည်ကိုရွေးချယ်ခွင့်ပြုသည်။ သင်နှင့်ကိုက်ညီသည့်အလေ့အထကိုရွေးချယ်ပါ။
20LUX ဖြေရှင်းချက်ထဲမှရွေးချယ်မှုအချို့ကိုအလင်းပေးရပါမည်။ အချို့သည် 50LUX ambient illumination ကို inductive lighting အဖြစ်ရွေးချယ်ပြီးအချို့သည် LUX ညှိနှိုင်းမှုအဖုကိုအမြင့်ဆုံးချိန်ညှိထားသရွေ့မည်သည့်အချိန်တွင်မဆို inductive lighting ဖြစ်ရန်ရွေးချယ်သည်။

> အချိန်ညှိနှိုင်းမှု:
အချိန်ညှိနှိုင်းမှုခလုတ်သည်အာရုံခံကိရိယာမှအလင်းကိုသိရှိပြီးနောက်အချိန်ကိုညှိရန်အသုံးပြုသည်၊ အသုံးပြုသူသည်သောကြာသောအချိန်တွင်သော induction ပြီးနောက်နောက်ကျချိန်ကိုရွေးချယ်နိုင်သည်။

ဆက်သွယ်မှု - ဝါယာကြိုးပုံ

L ကိုဘရောင်း N အပြာရောင် L 'နီ l နှင့် n ကို power နှင့်ချိတ်ဆက်ပါ။ L ကို 'နှင့်ဝန်နှင့်အတူ n ချိတ်ဆက်ပါ။

စမ်းသပ်ခြင်း > LUX ဖုကိုနာရီလက်ယာရစ်ဖြင့်အမြင့်ဆုံး (SUN) သို့လှည့ ်၍ TIME knobs ကိုလက်ယာရစ်ဖြင့်အနိမ့်ဆုံးသို့ပြောင်းပါ။ > ပါဝါကိုဖွင့်ပြီးစက္ကန့် ၃၀ အကြာတွင်အလုပ်လုပ်သောအခြေအနေသို့ ၀ င်ပါ။ ပထမ ဦး ဆုံးအကြိမ်ဝန်အားကုန်သွားသောအခါ၎င်းသည် ၅ စက္ကန့်အကြာတွင်ထပ်မံမြင်ရလိမ့်မည်၊ ဝန်သည်အလုပ်လုပ်သင့်ပြီး၊ ၁၀ စက္ကန့်ခန့်တွင်အလုပ်မလုပ်တော့ပါ၊ LUX ဖုကိုလက်ယာရစ်ဖြင့်အနိမ့်ဆုံးသို့လှည့်ပါ။ အလင်းထိန်းချုပ်မှုတန်ဖိုး 10 LUX ထက်သာ။ ကြီးမြတ်သည့်အခါစမ်းသပ်မှုဖျော်ဖြေလျှင်ဝန်အလုပ်မလုပ်တော့ပြီးနောက် inductive load သည်အလုပ်မလုပ်ပါ။ စစ်ဆေးရေး ၀ င်းဒိုးသည်ဖောက်ထွင်းမြင်နိုင်သောအရာဝတ္ထု (လက်သုတ်ပုဝါ) စသည်တို့ဖြင့်ဖုံးအုပ်ထားပါကဝန်သည်အလုပ်လုပ်သင့်သည်။ sensing signal ၏အခြေအနေအောက်မှာ load သည် 10 စက္ကန့်အတွင်းမှာရပ်တန့်သွားလိမ့်မည်။

မှတ်ချက်
> လျှပ်စစ်သို့မဟုတ်အတွေ့အကြုံရှိသောလူသားက၎င်းကိုထည့်သွင်းနိုင်သည်ï¼›
> မငြိမ်မသက်မှုများကိုအရာဝတ္ထုများအားတပ်ဆင်ခြင်းအဖြစ်မသတ်မှတ်နိုင်ပါ။ ï¼›
> ထောက်လှမ်းရေးပြတင်းပေါက်၏ရှေ့တွင်ထောက်လှမ်းမှုကိုဖြစ်ပေါ်စေသောအနှောင့်အယှက်များသို့မဟုတ်မငြိမ်မသက်မှုများမဖြစ်သင့်ပါ။
> ၎င်းကိုလေထုအပူချိန်ပြောင်းလဲခြင်းဇုန်များအနီးတွင်တပ်ဆင်ခြင်းကိုရှောင်ပါ။ ဥပမာ - လေအေးပေးစက်၊ ဗဟိုအပူပေးစသည်တို့
> သင်၏လုံခြုံရေးအတွက်သင်တပ်ဆင်ပြီးနောက်ချိတ်ဆွဲမှုကိုတွေ့ရှိပါကအမှုဖွင့်ခြင်းမပြုပါနှင့်။
> ထုတ်ကုန်၏မျှော်လင့်မထားသောပျက်စီးမှုများကိုရှောင်ရှားနိုင်ရန်အတွက်ဥပမာအနီအောက်ရောင်ခြည်အာရုံခံကိရိယာကိုတပ်ဆင်သောအခါလုံခြုံစိတ်ချရသော 6A ကိရိယာထည့်ပါ။ ဥပမာ - ဖျူး၊

ပြproblemနာအချို့နှင့်ဖြေရှင်းနည်း
၁ ဂရမ်ဝန်ကအလုပ်မလုပ်ပါ။
က: ပါဝါနှင့်ဝန်စစ်ဆေးပါ;
ခ: ဝန်ကောင်းလျှင်,
ဂ: အလုပ်လုပ်သောအလင်းသည်အလင်းထိန်းချုပ်မှုနှင့်ကိုက်ညီမှုရှိမရှိစစ်ဆေးပါ။

2ã€အဆိုပါ sensitivity ကိုညံ့ဖျင်း:
a: စစ်ဆေးရေး ၀ င်းဒိုးရှေ့တွင်အချက်ပြမှုကိုခံရန်အတားအဆီးရှိမရှိစစ်ဆေးပါ။
ခ: ပတ်ဝန်းကျင်အပူချိန်ကိုစစ်ဆေးပါ။
ဂ: အချက်ပြအရင်းအမြစ်သည်ရှာဖွေရေးအကွက်များရှိမရှိစစ်ဆေးပါ။
: ကျေးဇူးပြု၍ တပ်ဆင်မည့်အမြင့်ကိုစစ်ဆေးပါ။
င: ရွေ့လျားမှု orientation ကိုမှန်လျှင်။

3ã€အာရုံခံကိရိယာသည်ဝန်ကိုအလိုအလျောက်မပိတ်နိုင်ပါ။
က: ရှာဖွေရေးလယ်ကွင်းထဲမှာအစဉ်အမြဲအချက်ပြရှိပါတယ်လျှင်,
ခ: အချိန်ကြာမြင့်စွာသတ်မှတ်ထားလျှင်,
ဂ: ပါဝါညွှန်ကြားချက်ကိုက်ညီလျှင်,
: အာရုံခံကိရိယာအနီးရှိလေထုအပူချိန်ပြောင်းလဲလျှင်ဥပမာ - ဥပမာ - လေအေးပေးစက်သို့မဟုတ်ဗဟိုအပူပေးခြင်းစသည်။



¢ ကျေးဇူးပြု၍ prefessional installation ဖြင့်အတည်ပြုပါ။
âတပ်ဆင်ခြင်းနှင့်ဖယ်ရှားခြင်းမပြုလုပ်မီစွမ်းအင်ထောက်ပံ့မှုကိုဖြတ်တောက်ပါ။
●လုံခြုံရေးအတွက်ရည်ရွယ်ထားသောစွမ်းအင်ကိုသင်ဖြတ်တောက်ကြောင်းသေချာပါစေ။
“ မသင့်တော်သောလည်ပတ်မှုကြောင့်ဆုံးရှုံးမှုများဖြစ်ပေါ်စေပြီးထုတ်လုပ်သူသည်မည်သည့်တာ ၀ န်ကိုမျှယူခြင်းမရှိပါ။

ကျွန်ုပ်တို့သည်ထုတ်ကုန်အရည်အသွေးနှင့်ယုံကြည်စိတ်ချရမှုကိုမြှင့်တင်ရန်ကတိကဝတ်ပြုထားသည်။ သို့သော်အီလက်ထရောနစ်အစိတ်အပိုင်းများအားလုံးသည်ထိရောက်မှုမရှိသောအချို့သောဖြစ်နိုင်ခြေများရှိသည်။ ၎င်းသည်အချို့သောပြcauseနာများဖြစ်ပေါ်စေနိုင်သည်။
ဤညွှန်ကြားချက်ကိုကျွန်ုပ်တို့၏ခွင့်ပြုချက်မရပဲအခြားမည်သည့်ရည်ရွယ်ချက်အတွက်မကူးသင့်ပါ။
