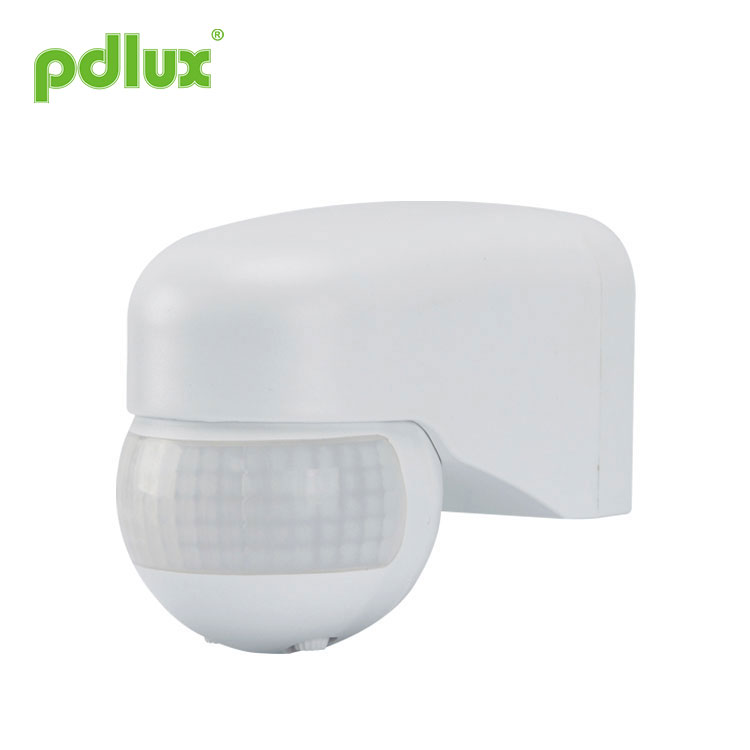

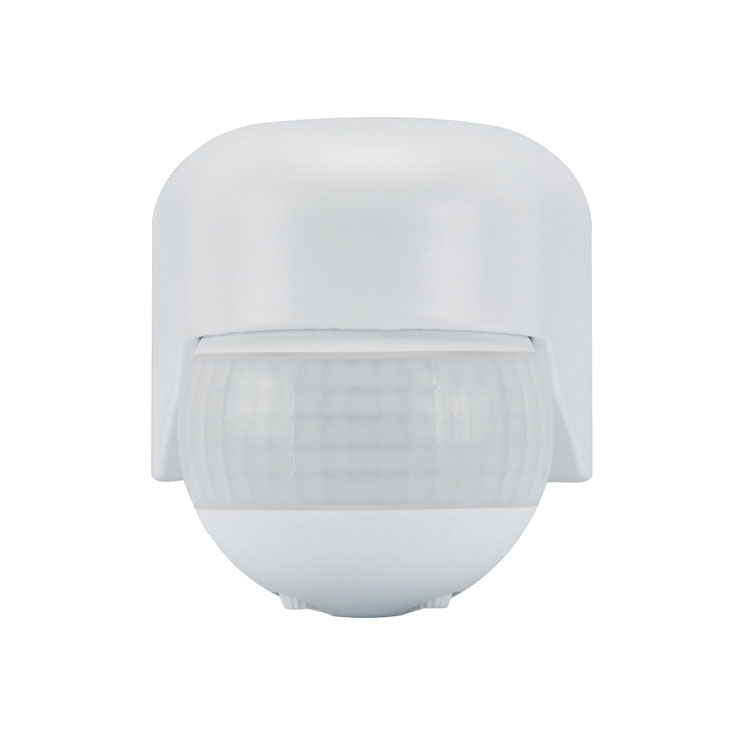

PIR Movement Sensor Detector Switch

အောက်ဖော်ပြပါသည် PIR Movement Sensor Detector Switch ၏ နိဒါန်းတစ်ခုဖြစ်ပါသည်၊ PIR Movement Sensor Detector Switch ကို သင့်အား ပိုမိုကောင်းမွန်စွာ နားလည်နိုင်ရန် ကူညီပေးမည်ဟု မျှော်လင့်ပါသည်။

မော်ဒယ်:PD-PIR155

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

PD-PIR155 အနီအောက်ရောင်ခြည်အာရုံခံကိရိယာ ညွှန်ကြားချက်

IP 65

အနှစ်ချုပ်
ဤ PIR Movement Sensor Detector Switch သည် အဆင့်မြင့် ဒစ်ဂျစ်တယ်စနစ်ဖြင့် ထိန်းချုပ်ထားသော အနီအောက်ရောင်ခြည် pyroelectric ဉာဏ်ရည်ဥာဏ်သွေး အာရုံခံကိရိယာ ထုတ်ကုန်တစ်ခုဖြစ်သည်။ ၎င်းသည် ခလုတ်အချက်အလက်ကို တိကျစွာတွက်ချက်ရန် MCU ကိုအသုံးပြုကာ sine wave ၏ သုညအမှတ်တွင် ဖွင့်ရမည့် relay ကို တိကျစွာထိန်းချုပ်ပေးသည်၊ သို့မှသာ load တစ်ခုစီတိုင်းတွင်၊ ဖွင့်ထားသည်။ sine wave ၏ သုညအမှတ်တွင်၊ sine wave မြင့်မားသောဗို့အားဖွင့်ခြင်းကို ရှောင်ရှားသောအခါ သမားရိုးကျ ထိန်းချုပ်မုဒ်ကြောင့် ဖြစ်ပေါ်လာသော inrush current ပြဿနာ၊ အထူးသဖြင့် မြင့်မားသော စွမ်းဆောင်ရည်အောက်ရှိ ကြီးမားသော capacitor မှ ထုတ်ပေးသော ကြီးမားသော လက်ရှိပျက်စီးမှု relay ကို၊ ဝန်အောက်ရှိ ဗို့အား။ အထူးသဖြင့် LED မီးချောင်းများ၊ စွမ်းအင်ချွေတာသော မီးလုံးများနှင့် fluorescent မီးလုံးများတွင် လက်ရှိလျှပ်စစ်ဝန်၏ ကွဲပြားမှုကြောင့် capacitance အမျိုးမျိုးရှိသည်။ ဤအရာသည် relay များအတွက် ဘေးအန္တရာယ်တစ်ခုဖြစ်သည်။ တစ်ခါတစ်ရံတွင် 50W LED မီးချောင်းသည် 80 မှ 120A အထိ surge လျှပ်စီးကြောင်းများကို ထုတ်ပေးနိုင်သည်။ 10A သာမန် relay သည် inrush current ၏ 3 ကြိမ်သာ ခံနိုင်ရည်ရှိပြီး ရက်အနည်းငယ်အတွင်း သို့မဟုတ် အကြိမ်များစွာအတွင်း relay ကျိုးသွားဖွယ်ရှိသည်။ အဘယ်ကြောင့်ဆိုသော် စျေးကွက်ရှိ သမားရိုးကျအာရုံခံကိရိယာသည် တိုတောင်းသောသက်တမ်းနှင့် သေးငယ်သော ဝန်လက်ရှိရှိသည်။

ဤပြဿနာကို ကျော်လွှားနိုင်ရန်၊ ဤထုတ်ကုန်သည် sine wave အလားအလာ သုညတွင် ရှိနေသောအခါ ဝန်ကိုဖွင့်ရန် အဆင့်မြင့် ဒစ်ဂျစ်တယ်တိကျမှု တွက်ချက်မှုကို လက်ခံထားသောကြောင့် Load surge current ပြဿနာကို ဖြေရှင်းနိုင်ပြီး ဝန်အားကို လွန်စွာမြှင့်တင်ကာ ထုတ်ကုန်၏ဝန်ဆောင်မှုသက်တမ်းကို ရှည်စေသည်။ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအာရုံခံနည်းပညာ၏ နောက်ဆုံးထိန်းချုပ်မှုနည်းလမ်းသည် မည်သည့်ဝန်ကိုမဆို အလွယ်တကူ ထိန်းချုပ်နိုင်သည်။ ၎င်းသည် အလယ်အလတ်နှင့် တန်ဖိုးကြီးထုတ်ကုန်တစ်ခုဖြစ်သည်။ သမားရိုးကျဗားရှင်းနှင့် နှိုင်းယှဉ်ပါက ကုန်ကျစရိတ် တိုးလာသော်လည်း ထုတ်ကုန်၏ ယုံကြည်စိတ်ချရမှုနှင့် သက်တမ်းသည် အလွန်တိုးမြင့်လာပါသည်။ ဤထုတ်ကုန်သည် စိတ်၏ငြိမ်းချမ်းမှုကို ရွေးချယ်ခြင်းနှင့် ဘေးကင်းမှုကို ရွေးချယ်ခြင်းနှင့် တူညီသည်။

ဤထုတ်ကုန်တွင် switching power supply version နှင့် capacitor step-down version ရှိသည်။ switching power supply ဗားရှင်းတွင် အလုပ်လုပ်သည့်ဗို့အား 100V-277V အထိရှိပြီး standby ပါဝါသုံးစွဲမှု <0.5W ဖြစ်သည်။ မူအရ၊ capacitive step-down ဗားရှင်းတွင် ဗို့အားတစ်ခုတည်းသာရှိနိုင်ပြီး standby ပါဝါသုံးစွဲမှုသည် >0.7W ဖြစ်သည်။ ကုန်ပစ္စည်းတစ်ခုကို ရွေးချယ်တဲ့အခါ ထည့်သွင်းစဉ်းစားသင့်ပါတယ်။

သတ်မှတ်ချက်များ

ပါဝါအရင်းအမြစ်- 220-240VAC၊ 50Hz/60Hz
100-130VAC၊ 50Hz/60Hz
ဝန်အားလုံး : 1200W Max. (220-240VAC)
800W Max (100-130VAC)
အချိန်သတ်မှတ်ခြင်း- 12sec-12min(ချိန်ညှိနိုင်သော)
အလင်းထိန်းချုပ်မှု- ＜10LUX-2000LUX (ချိန်ညှိနိုင်သော)

ထောက်လှမ်းမှုအကွာအဝေး (22°C): 10m အမြင့်ဆုံး။
ထောက်လှမ်းထောင့်- 180º
တပ်ဆင်ခြင်းအမြင့်: 1.8-2.5m
အလုပ်အပူချိန် - 10°C မှ +40°C
အလုပ်လုပ်သော စိုထိုင်းဆ- <93%RH
အာရုံခံလှုပ်ရှားမှုအမြန်နှုန်း- 0.6-1.5m/s

လုပ်ဆောင်ချက်
LUX ချိန်ညှိမှု-
LUX သည် ပတ်ဝန်းကျင်၏ အလင်းရောင်ကို ရည်ညွှန်းသည်။ LUX ချိန်ညှိမှုခလုတ်ကို ချိန်ညှိခြင်းသည် အာရုံခံကိရိယာကို induction သို့ သင်ရယူလိုသည့် မည်သည့်အလင်းရောင်ကို ရွေးချယ်နိုင်စေမည်ဖြစ်သည်။ ကိုယ်နဲ့ လိုက်ဖက်တဲ့ အလေ့အကျင့်ကို ရွေးချယ်ပါ။

20LUX ဖြေရှင်းချက်တွင် ရွေးချယ်မှုအချို့ကို တောက်ပစေမည်ဖြစ်သည်။ အချို့က 50LUX ပတ်ဝန်းကျင်အလင်းရောင်ကို inductive အလင်းရောင်အဖြစ်ရွေးချယ်ကြပြီး အချို့က LUX ချိန်ညှိမှုခလုတ်ကို အများဆုံးချိန်ညှိထားသရွေ့ အချိန်မရွေး inductive အလင်းရောင်အဖြစ်ရွေးချယ်ကြသည်။

အချိန်ချိန်ညှိမှု-
အာရုံခံကိရိယာသည် အလင်းရောင်ကို အာရုံခံပြီးနောက် အချိန်ချိန်ညှိရန်အတွက် အချိန်ချိန်ညှိခလုတ်ကို အသုံးပြုပြီး အသုံးပြုသူသည် နှောင့်နှေးသည့်အချိန်ကို ကျိုးကြောင်းဆီလျော်စွာ ရွေးချယ်နိုင်သည်။

အာရုံခံအချက်အလက်

(1) အလင်းထိန်းချုပ်မှု ဆက်တင်
၎င်းကို <10~2000 LUX အကွာအဝေးတွင် သတ်မှတ်နိုင်သည်။ လက်ကိုင်ဘုကို နာရီလက်တံအတိုင်းအပြည့်လှည့်ရန် 10 lux ခန့်၊ နာရီလက်တံဆန့်ကျင်ဘက်သည် 2000 lux ခန့်ဖြစ်သည်။ ထောက်လှမ်းခြင်းဇုန်ကို ချိန်ညှိပြီး နေ့အလင်းရောင်တွင် လမ်းလျှောက်စမ်းသပ်မှုလုပ်ဆောင်သောအခါ၊ လက်ကိုင်ဘုကို နာရီလက်တံအတိုင်း အပြည့်လှည့်သင့်သည်။

(၂) အချိန်သတ်မှတ်ခြင်း။
၎င်းကို 12 စက္ကန့် (နာရီလက်တံအတိုင်း အပြည့်လှည့်ပါ) မှ 12 မိနစ် (လက်ယာရစ်အပြည့်လှည့်ပါ) ဟု သတ်မှတ်နိုင်ပါသည်။ ဤအချိန်မကုန်မီ တွေ့ရှိသော လှုပ်ရှားမှုမှန်သမျှသည် အချိန်တိုင်းကိရိယာကို ပြန်လည်စတင်ပါမည်။ ထောက်လှမ်းမှုအကွာအဝေးကို ချိန်ညှိရန်နှင့် လမ်းလျှောက်စမ်းသပ်မှုလုပ်ဆောင်ရန်အတွက် အတိုဆုံးအချိန်ကို ရွေးချယ်ရန် အကြံပြုထားသည်။

မှတ်ချက်:မီးအား အလိုအလျောက်ပိတ်သည့်အခါ၊ အာရုံခံကိရိယာသည် အခြားလှုပ်ရှားမှုကိုသိရှိရန်အဆင်သင့်မဖြစ်မီ 1 စက္ကန့်ကြာမည်ဖြစ်ပြီး၊ ဆိုလိုသည်မှာ 1 စက္ကန့်အကြာတွင် တွေ့ရှိသည့်အချက်ပြမှုသာဖြစ်ပြီး မီးသည် အလိုအလျောက်ဖွင့်နိုင်မည်ဖြစ်သည်။

အဓိကအားဖြင့် အချက်ပြမှုတွေ့ရှိသည့်အချိန်မှ နှောင့်နှေးချိန်ကို ချိန်ညှိရန်နှင့် အလင်းအလိုအလျောက်ပိတ်သည့်အချိန်အထိ အလိုအလျောက်ဖွင့်ခြင်းအတွက်ဖြစ်သည်။ သင့်လက်တွေ့လိုအပ်ချက်အတွက် နှောင့်နှေးချိန်ကို သင်သတ်မှတ်နိုင်သည်။ သို့သော် စွမ်းအင်ချွေတာရန်အတွက် သင်သည် နှောင့်နှေးချိန်ကို လျှော့သင့်သည်၊ အဘယ်ကြောင့်ဆိုသော် မိုက်ခရိုဝေ့ဖ်အာရုံခံကိရိယာတွင် စဉ်ဆက်မပြတ်အာရုံခံနိုင်သော လုပ်ဆောင်ချက်ပါရှိသည်၊ ဆိုလိုသည်မှာ နှောင့်နှေးချိန်မလွန်မီတွင် တွေ့ရှိထားသော မည်သည့်လှုပ်ရှားမှုမဆို အချိန်တိုင်းကိရိယာကို ပြန်လည်စတင်မည်ဖြစ်ပြီး မီးသည် ဆက်လက်ပွင့်နေမည်ဖြစ်သည်။ ထောက်လှမ်းမှုအကွာအဝေးတွင် လူသားရှိမှသာလျှင်။

ချိတ်ဆက်မှု-wire diagram

I. ပုံမှန်အတိုင်း လိုင်းချိတ်ဆက်ပါ။

N - အပြာ
L - အညိုရောင်
L' - အနီရောင် (အနီအောက်ရောင်ခြည်အာရုံခံကိရိယာမှဖြစ်ရမည်)
အပြာနှင့်အညိုကို ပါဝါဖြင့် ချိတ်ဆက်ပါ။
အပြာနှင့် အနီရောင်ကို ဝန်ဖြင့် ချိတ်ဆက်ပါ။

တပ်ဆင်ခြင်း။
1၊ ပါဝါပိတ်ပါ။
၂။ အောက်ခြေရှိ လက်သည်းများကို ဝက်အူဖြုတ်ပါ။ ဝါယာကြိုးအပေါက်ကိုဖွင့်ပါ။ ပါဝါကြိုးနှင့် ဝန်ဝိုင်ယာတို့သည် အောက်ခြေတွင် ငြီးငွေ့နေပါသည်။
၃၊ အောက်ခြေကို ဖောင်းဝက်အူဖြင့် ရွေးချယ်ထားသော အနေအထားတွင် တပ်ဆင်ထားသည်။
4၊ ပုံကြမ်းပုံကြမ်းအတိုင်း ချိတ်ဆက်-ဝါယာတိုင်ဖြင့် ပါဝါနှင့်ဝန်ကို ချိတ်ဆက်ပါ။
5၊ အောက်ခြေတွင် အာရုံခံကိရိယာကို တပ်ဆင်ထားပြီး၊ လက်သည်းကို ဝက်အူနှင့် ပါဝါချိတ်ဆက်ပါ။ ထို့နောက်သင်စမ်းသပ်နိုင်သည်။

စမ်း
1. တပ်ဆင်ပြီးနောက်၊ ကျေးဇူးပြု၍ အလင်းထိန်းချုပ်ခလုတ်(၁)ကို အမြင့်ဆုံးတန်ဖိုးသို့ လက်ယာရစ်ဆန့်ကျင်ဘက်သို့ လှည့်ပါ။ ပါဝါမဖွင့်မီ အချိန်ခလုတ်(၂)ကို လက်ယာရစ်ဆန့်ကျင်ဘက်သို့ လှည့်ပါ။

2. ပါဝါချိတ်ဆက်မှု၊ ဝန်သည်ပုံမှန် induction မုဒ်ပြီးနောက် 30 စက္ကန့်မကြာခဏစတင်အလုပ်လုပ်လိမ့်မည်။

3. တွေ့ရှိပြီးသည်နှင့်၊ ဝန်သည် အလုပ်လုပ်ပြီး ညွှန်ပြချက်ဖွင့်ပြီး 12 စက္ကန့်အကြာတွင် အဆက်မပြတ်အချက်ပြမှု မတွေ့ပါက အလုပ်မလုပ်တော့ပါ။ ထို့နောက် 3 စက္ကန့်အကြာတွင် အချက်ပြမှုကို တွေ့ရှိပါက၊ ဝန်သည် စတင်အလုပ်လုပ်မည်ဖြစ်ပြီး ညွှန်ပြချက်ဖွင့်ပြီး 12 စက္ကန့်အကြာတွင် အလုပ်မလုပ်တော့ပါ။ စဉ်ဆက်မပြတ်အချက်ပြမှုမတွေ့ပါ။

4. LUX ခလုတ်ကို လက်ယာရစ်ဆန့်ကျင်ဘက် အနည်းဆုံးဖြစ်အောင် လှည့်ပါ။ 10LUX အထက်အခြေအနေအရ စမ်းသပ်ပါက၊ induction load အလုပ်မလုပ်တော့ဘဲ load အလုပ်မလုပ်သင့်ပါ။ သို့သော် သင်သည် ထောက်လှမ်းမှုပြတင်းပေါက်ကို အလင်းအမှောင်အရာဝတ္ထုများ (မျက်နှာသုတ်ပုဝါစသည်ဖြင့်) ဖုံးထားလျှင် ဝန်သည် အလုပ်လုပ်သည်။ induction အချက်ပြမှုများမရှိသည့်အခြေအနေအောက်တွင်၊ ဝန်သည် 12 စက္ကန့်အတွင်း အလုပ်မလုပ်တော့ပါ။

မှတ်စုများ
လျှပ်စစ်ပညာရှင် သို့မဟုတ် အတွေ့အကြုံရှိသူက တပ်ဆင်နိုင်သည်။
မငြိမ်မသက်ဖြစ်နေသော အရာဝတ္ထုများကို တပ်ဆင်မှုအခြေခံ-မျက်နှာဟု မှတ်ယူ၍မရပါ။
ထောက်လှမ်းမှုပြတင်းပေါက်ရှေ့တွင် ထောက်လှမ်းမှုကို အကျိုးသက်ရောက်စေသည့် အတားအဆီး သို့မဟုတ် မငြိမ်မသက်ဖြစ်စေမည့် အရာများ မရှိသင့်ပါ။
ဥပမာ- လေအေးပေးစက်၊ ဗဟိုအပူပေးသည့်နေရာများအနီးတွင် တပ်ဆင်ခြင်းကို ရှောင်ကြဉ်ပါ။
တပ်ဆင်ပြီးနောက် အထစ်အငေါ့တွေ့ပါက သင့်လုံခြုံရေးအတွက် အဖုံးကို မဖွင့်ပါနှင့်။

မှတ်ချက်
1. အာရုံခံကိရိယာကို လူသားများ ပုံမှန်ရွေ့လျားနေသည့် နေရာတွင် ထားပါ။
2. ပိုမိုတိကျသောအလင်းရောင်ဆက်တင်ကိုရရှိရန်အတွက် အာရုံခံကိရိယာမျက်နှာကို ပတ်ဝန်းကျင်အလင်းရောင်၏အနေအထားတွင်ထားပါ။
3. အချိန်နှောင့်နှေးမှုအတွင်း အချက်ပြအချက်ပြမှုကို ထပ်မံတွေ့ရှိပါက၊ အချိန်နှောင့်နှေးမှုသည် လိမ်လည်မှုလွန်သွားမည်ဖြစ်သည်။
4. LUX ခလုတ်- အလုပ်အခြေအနေများ၏ တောက်ပမှု .ခလုတ်သည် “+” ကို ပြောင်းသောအခါ၊ ခလုတ်သည် “-” ခလုတ်အား “-” ခလုတ်ကို နှိပ်လိုက်သောအခါတွင် ၎င်းသည် အလင်းရောင် <10 LUX အောက်တွင်သာ အလုပ်လုပ်မည်ကို ဆိုလိုသည်။
5. TIME ခလုတ်: အလုပ်မဆင်းမီအထိ အချက်ပြမှုတစ်စုံတစ်ရာမရှိစေရန် မီးသည် ဖြည်းညှင်းစွာပွင့်သည့်အချိန်ဖြစ်သည်။

ပြဿနာအချို့ကို ဖြေရှင်းနည်း
ဝန်အလုပ်မလုပ်ပါ
a- ပါဝါနှင့်ဝန်ကိုစစ်ဆေးပါ။
b: load ကောင်းရင်
c- အလုပ်လုပ်သောအလင်းရောင်သည် ပတ်ဝန်းကျင်အလင်းရောင်နှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။

အာရုံခံနိုင်စွမ်း ညံ့ဖျင်းသည်-
a- ထောက်လှမ်းမှုပြတင်းပေါက်ရှေ့တွင် အချက်ပြမှုများလက်ခံရရှိရန် ထိုအကျိုးသက်ရောက်မှုအဟန့်အတားရှိမရှိ စစ်ဆေးပါ။
b- ပတ်ဝန်းကျင် အပူချိန် အရမ်းမြင့်သလား စစ်ဆေးပါ။
c- အချက်ပြမှုရင်းမြစ်သည် ထောက်လှမ်းခြင်းအကွက်များတွင် ရှိ၊ မရှိ စစ်ဆေးပါ။
ဃ- ရွေ့လျားမှု တိမ်းညွှတ်မှု မှန်လျှင်။

အာရုံခံကိရိယာသည် ဝန်ကို အလိုအလျောက် ပိတ်၍မရပါ။
a- ထောက်လှမ်းမှုနယ်ပယ်တွင် စဉ်ဆက်မပြတ်အချက်ပြမှုရှိနေပါက။
b- အချိန်နှောင့်နှေးလျှင် အကြာဆုံးဟု သတ်မှတ်သည်။
c: ပါဝါသည် ညွှန်ကြားချက်နှင့် ကိုက်ညီပါက။
ဃ- အာရုံခံကိရိယာအနီးရှိ လေအပူချိန် ပြောင်းလဲပါက၊ ဥပမာ လေအေးပေးစက် သို့မဟုတ် ဗဟိုအပူပေးခြင်း စသည်တို့။

● ပရော်ဖက်ရှင်နယ်ထည့်သွင်းမှုဖြင့် အတည်ပြုပါ။
● တပ်ဆင်ခြင်းနှင့် ဖယ်ရှားခြင်းလုပ်ငန်းမစမီ ပါဝါထောက်ပံ့မှုကို ဖြတ်တောက်ပါ။
● ဘေးကင်းစေရန်အတွက် ပါဝါဖြတ်ထားကြောင်း သေချာပါစေ။
● မလျော်ကန်သော လည်ပတ်မှုများကြောင့် ဆုံးရှုံးမှုများ ဖြစ်ပေါ်လာပါက ထုတ်လုပ်သူသည် မည်သည့် တာဝန်မှ မယူပါ။
ဤလက်စွဲစာအုပ်သည် ဤထုတ်ကုန်၏ လက်ရှိအကြောင်းအရာ ပရိုဂရမ်အတွက်ဖြစ်ပြီး၊ ထုတ်လုပ်သူအား အသိပေးခြင်းမရှိဘဲ ပြောင်းလဲမှုများနှင့် ပြုပြင်မွမ်းမံမှုများ ရှိနေပါသည်။
ကျွန်ုပ်တို့၏ခွင့်ပြုချက်မရှိဘဲ ဤညွှန်ကြားချက်ကို အခြားရည်ရွယ်ချက်များအတွက် ကူးယူခြင်းမပြုသင့်ပါ။
