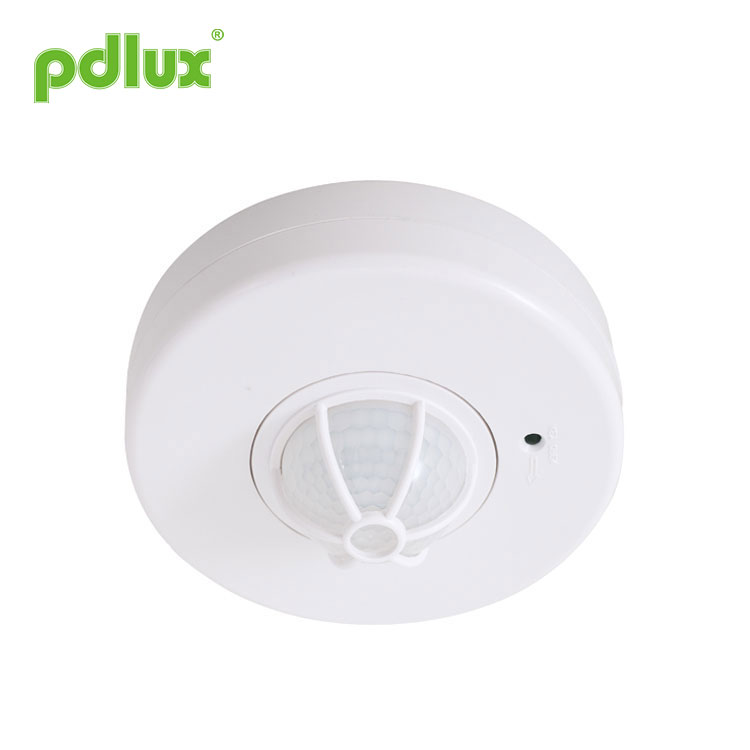

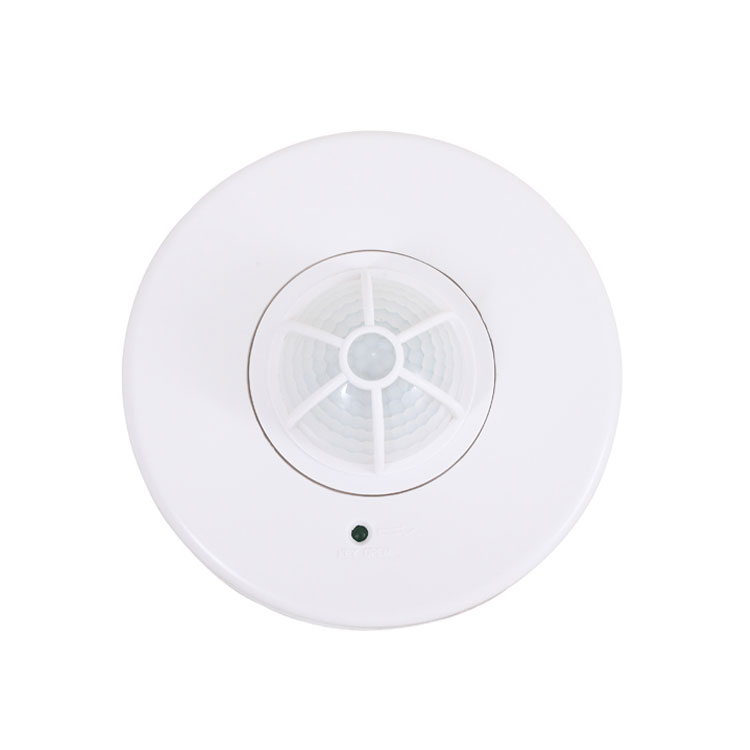

Ceiling Light အတွက် PIR Motion Sensor

ကျွန်ုပ်တို့၏စက်ရုံမှ Ceiling Light အတွက် PIR Motion Sensor ကို စိတ်ချယုံကြည်စွာ ဝယ်ယူနိုင်ပြီး သင့်အား အကောင်းဆုံးရောင်းချပြီးသည့်ဝန်ဆောင်မှုနှင့် အချိန်နှင့်တစ်ပြေးညီ ပို့ဆောင်ပေးမည်ဖြစ်ပါသည်။

မော်ဒယ်:PD-PIR103-H

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

PD-PIR103-H အနီအောက်ရောင်ခြည် လှုပ်ရှားမှုအာရုံခံကိရိယာ ညွှန်ကြားချက်

ဒစ်ဂျစ်တယ်တိကျစွာကူးပြောင်းထိန်းချုပ်မှုနည်းပညာ

အနှစ်ချုပ်
Ceiling Light အတွက် ဤ PIR Motion Sensor သည် အဆင့်မြင့် ဒစ်ဂျစ်တယ်စနစ်ဖြင့် ထိန်းချုပ်ထားသော အနီအောက်ရောင်ခြည် စွမ်းအင်သုံး အသိဉာဏ် အာရုံခံကိရိယာ ထုတ်ကုန်တစ်ခုဖြစ်သည်။ ၎င်းသည် ခလုတ်အချက်အလက်ကို တိကျစွာတွက်ချက်ရန် MCU ကိုအသုံးပြုပြီး sine wave ၏ သုညအမှတ်တွင် ဖွင့်ရမည့် relay ကို တိကျစွာထိန်းချုပ်ပေးသောကြောင့် load တစ်ခုစီကိုဖွင့်ထားခြင်းဖြစ်သည်။ sine wave ၏ သုညအမှတ်တွင်၊ sine wave မြင့်မားသောဗို့အားဖွင့်ခြင်းကို ရှောင်ရှားသောအခါ သမားရိုးကျ ထိန်းချုပ်မုဒ်ကြောင့် ဖြစ်ပေါ်လာသော inrush current ပြဿနာ၊ အထူးသဖြင့် မြင့်မားသော စွမ်းဆောင်ရည်အောက်ရှိ ကြီးမားသော capacitor မှ ထုတ်ပေးသော ကြီးမားသော လက်ရှိပျက်စီးမှု relay ကို၊ ဝန်အောက်ဗို့။

အထူးသဖြင့် LED မီးလုံးများ၊ စွမ်းအင်ချွေတာသော မီးလုံးများနှင့် fluorescent မီးလုံးများ အားလုံးတွင် capacitance အမျိုးမျိုးရှိသည့် capacitors များ ကွဲပြားခြင်းကြောင့် ဖြစ်သည်။ ဤအရာသည် relay များအတွက် ဘေးအန္တရာယ်တစ်ခုဖြစ်သည်။ တစ်ခါတစ်ရံတွင် 50W LED မီးချောင်းသည် 80 မှ 120A အထိ surge လျှပ်စီးကြောင်းများကို ထုတ်ပေးနိုင်သည်။ 10A သာမန် relay သည် inrush current ၏ 3 ကြိမ်သာ ခံနိုင်ရည်ရှိပြီး ရက်အနည်းငယ်အတွင်း သို့မဟုတ် အကြိမ်များစွာအတွင်း relay ကျိုးသွားဖွယ်ရှိသည်။ အဘယ်ကြောင့်ဆိုသော် စျေးကွက်ရှိ သမားရိုးကျအာရုံခံကိရိယာသည် တိုတောင်းပါသည်။
life နဲ့ load current လေးတစ်ခုပါ။

ဤပြဿနာကို ကျော်လွှားနိုင်ရန်၊ ဤထုတ်ကုန်သည် sine wave အလားအလာ သုညတွင် ရှိနေသောအခါ ဝန်ကိုဖွင့်ရန် အဆင့်မြင့် ဒစ်ဂျစ်တယ်တိကျမှု တွက်ချက်မှုကို လက်ခံထားသောကြောင့် Load surge current ပြဿနာကို ဖြေရှင်းနိုင်ပြီး ဝန်အားကို လွန်စွာမြှင့်တင်ကာ ထုတ်ကုန်၏ဝန်ဆောင်မှုသက်တမ်းကို ရှည်စေသည်။ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအာရုံခံနည်းပညာ၏ နောက်ဆုံးထိန်းချုပ်မှုနည်းလမ်းသည် မည်သည့်ဝန်ကိုမဆို အလွယ်တကူ ထိန်းချုပ်နိုင်သည်။ ၎င်းသည် အလယ်အလတ်နှင့် တန်ဖိုးကြီးထုတ်ကုန်တစ်ခုဖြစ်သည်။ သမားရိုးကျဗားရှင်းနှင့် နှိုင်းယှဉ်ပါက ကုန်ကျစရိတ် တိုးလာသော်လည်း ထုတ်ကုန်၏ ယုံကြည်စိတ်ချရမှုနှင့် သက်တမ်းသည် အလွန်တိုးမြင့်လာပါသည်။ ဤထုတ်ကုန်သည် စိတ်၏ငြိမ်းချမ်းမှုကို ရွေးချယ်ခြင်းနှင့် ဘေးကင်းမှုကို ရွေးချယ်ခြင်းနှင့် တူညီသည်။

ဤထုတ်ကုန်တွင် switching power supply version နှင့် capacitor step-down version ရှိသည်။ switching power supply ဗားရှင်းတွင် အလုပ်လုပ်သည့်ဗို့အား 100V-277V အထိရှိပြီး standby ပါဝါသုံးစွဲမှု <0.5W ဖြစ်သည်။ မူအရ၊ capacitive step-down ဗားရှင်းတွင် ဗို့အားတစ်ခုတည်းသာရှိနိုင်ပြီး standby ပါဝါသုံးစွဲမှုသည် >0.7W ဖြစ်သည်။ ကုန်ပစ္စည်းတစ်ခုကို ရွေးချယ်တဲ့အခါ ထည့်သွင်းစဉ်းစားသင့်ပါတယ်။

သတ်မှတ်ချက်များ

ပါဝါအရင်းအမြစ်- 220-240VAC၊ 50Hz/60Hz
100-130VAC၊ 50Hz/60Hz
ဝန်အားလုံး : 1200W (220-240VAC)
800W (100-130VAC)
အချိန်သတ်မှတ်ခြင်း- 10sec-12min (ချိန်ညှိနိုင်သော)
ထောက်လှမ်းမှုအကွာအဝေး(22°C): 3-12m (radii.)(ချိန်ညှိနိုင်သော)

အလင်းထိန်းချုပ်မှု- ＜10LUX-2000LUX (ချိန်ညှိနိုင်သော)
ထောက်လှမ်းထောင့်- 360°
အလုပ်အပူချိန် - 10°C မှ +40°C
တပ်ဆင်ခြင်းအမြင့် 2.5-4.5 မီတာ
အလုပ်လုပ်သော စိုထိုင်းဆ- <93%RH
ထောက်လှမ်းရွေ့လျားမှုအမြန်နှုန်း- 0.6-1.5m/s

အာရုံခံကိရိယာ LED-
1. စက္ကန့် 30 ကြာ ပါဝါဖွင့်ပြီးနောက်၊ ၎င်းသည် ပုံမှန် induction အခြေအနေသို့ ရောက်ရှိလာသည်။ ထိုအချိန်တွင် LED မီးများသည် စက္ကန့်တိုင်း တစ်ကြိမ် flash သည်။
2. ယူနစ်သည် အာရုံခံအချက်ပြမှုကို လက်ခံရရှိသောအခါတွင် တစ်ကြိမ်လင်းသည်။

လုပ်ဆောင်ချက်
LUX ချိန်ညှိမှု-
LUX သည် ပတ်ဝန်းကျင်၏ အလင်းရောင်ကို ရည်ညွှန်းသည်။ LUX ချိန်ညှိမှုခလုတ်ကို ချိန်ညှိခြင်းသည် အာရုံခံကိရိယာကို induction သို့ သင်ရယူလိုသည့် မည်သည့်အလင်းရောင်ကို ရွေးချယ်နိုင်စေမည်ဖြစ်သည်။ ကိုယ်နဲ့ လိုက်ဖက်တဲ့ အလေ့အကျင့်ကို ရွေးချယ်ပါ။
20LUX ဖြေရှင်းချက်တွင် ရွေးချယ်မှုအချို့ကို တောက်ပစေမည်ဖြစ်သည်။ အချို့က 50LUX ပတ်ဝန်းကျင်အလင်းရောင်ကို inductive အလင်းရောင်အဖြစ်ရွေးချယ်ကြပြီး အချို့က LUX ချိန်ညှိမှုခလုတ်ကို အများဆုံးချိန်ညှိထားသရွေ့ အချိန်မရွေး inductive အလင်းရောင်အဖြစ် ရွေးချယ်ကြသည်။

အချိန်ချိန်ညှိမှု-
အာရုံခံကိရိယာသည် အလင်းရောင်ကို အာရုံခံပြီးနောက် အချိန်ချိန်ညှိရန်အတွက် အချိန်ချိန်ညှိခလုတ်ကို အသုံးပြုပြီး အသုံးပြုသူသည် နှောင့်နှေးသည့်အချိန်ကို ကျိုးကြောင်းဆီလျော်စွာ ရွေးချယ်နိုင်သည်။

အာရုံခံအချက်အလက်

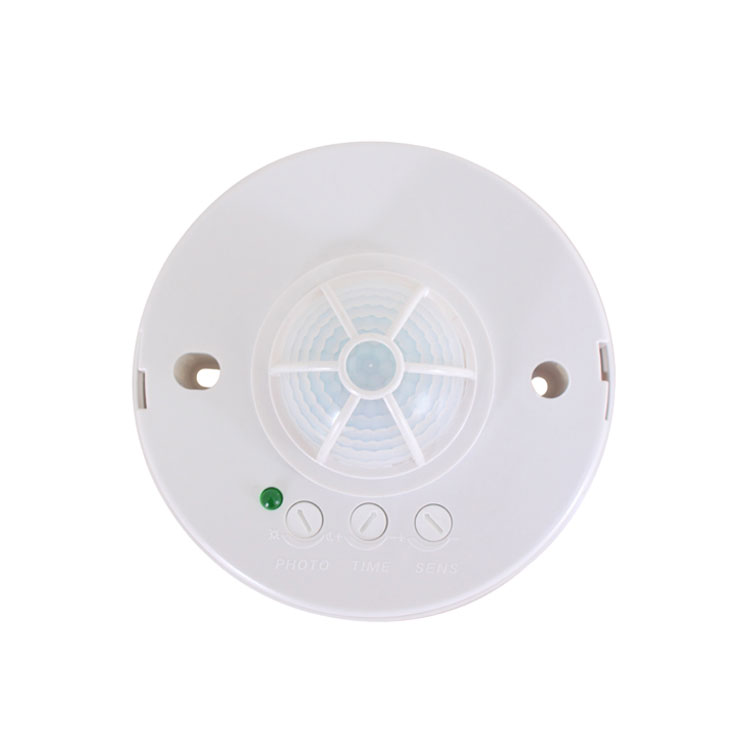

ခလုတ်များ ဆက်တင်
① SENS- ထောက်လှမ်းမှုအပိုင်းကို ချိန်ညှိပါ။ တိုးလာရန် နာရီလက်တံအတိုင်း လှည့်ကာ လျှော့ချရန် လက်ယာရစ် ဆန့်ကျင်ဘက်သို့ လှည့်ပါ။ မိနစ်မှကွေ့သည့်အခါ 1 မီတာဖြစ်ပြီး အမြင့်ဆုံးသို့လှည့်သည့်အခါ 8 မီတာဖြစ်သည်။
② TIME- ဝန်အလုပ်၏ အချိန်ဆက်တင်ကို ချိန်ညှိပါ။ တိုးလာရန် နာရီလက်တံအတိုင်း လှည့်ကာ လျှော့ချရန် လက်ယာရစ် ဆန့်ကျင်ဘက်သို့ လှည့်ပါ။ အချိန်ဆက်တင်သည် အမြင့်ဆုံးသို့လှည့်သည့်အခါ 12 မိနစ်ခန့်ဖြစ်ပြီး၊ မိနစ်သို့လှည့်သည့်အခါ အချိန်ဆက်တင်သည် 10 စက္ကန့်ခန့်ဖြစ်သည်။
③ LUX- အလုပ်လုပ်သောအလင်းရောင်ကို ချိန်ညှိပါ။ တိုးလာရန် နာရီလက်တံအတိုင်း လှည့်ကာ လျှော့ချရန် လက်ယာရစ် ဆန့်ကျင်ဘက်သို့ လှည့်ပါ။ min သို့လှည့်သောအခါ၊ ၎င်းသည် 10LUX ခန့်အလင်းထိန်းချုပ်မှုအောက်တွင်သာအလုပ်လုပ်မည်ဖြစ်ပြီး၊ အမြင့်ဆုံးသို့လှည့်သောအခါ၊ ၎င်းသည် မည်သည့်အလင်းထိန်းချုပ်မှုမဆိုလုပ်ဆောင်နိုင်သည်။

သတိပြုရန်-ဤထုတ်ကုန်ကိုအသုံးပြုသောအခါ၊ ကျေးဇူးပြု၍ sensitivity ကိုသင်လိုအပ်သောသင့်လျော်သောအနေအထားသို့ချိန်ညှိပါ၊ ကျေးဇူးပြု၍ sensitivity ကိုအမြင့်ဆုံးသို့မချိန်ညှိပါနှင့်၊ ထုတ်ကုန်သည်ပုံမှန်မဟုတ်သောရွေ့လျားမှုကြောင့်အလုပ်မလုပ်ခြင်းမှရှောင်ရှားပါ။ sensitivity မြင့်မားသောကြောင့်မှားယွင်းသောရွေ့လျားမှုကိုအလွယ်တကူသိရှိနိုင်သည်။ သစ်ရွက်များနှင့် ကုလားကာများ၊ တိရိစ္ဆာန်ငယ်လေးများနှင့် ပါဝါလိုင်းနှင့် လျှပ်စစ်ပစ္စည်းများ ဝင်ရောက်စွက်ဖက်ခြင်းဖြင့် မှားယွင်းသော ရွေ့လျားမှု။ ဦးဆောင်သူအားလုံးသည် ပုံမှန်အလုပ်မလုပ်ပါ။

ထုတ်ကုန် ပုံမှန်အလုပ်မလုပ်သောအခါ၊ ကျေးဇူးပြု၍ အာရုံခံနိုင်စွမ်းကို သင့်လျော်စွာ လျှော့ချရန် ကြိုးစားပြီးနောက် ၎င်းကို စမ်းသပ်ပါ။

ချိတ်ဆက်-ဝါယာကြိုးပုံ
L↓ ညိုညို
N အပြာ
L↑ အနီရောင်
L↑ နှင့် ပါဝါဖြင့် ချိတ်ဆက်ပါ။
L↑ နှင့် ဝန်ဖြင့်ချိတ်ဆက်ပါ။

တပ်ဆင်ခြင်း (အောက်ပါပုံတွင်ကြည့်ပါ)
1၊ ပါဝါပိတ်ပါ။
2၊ ထုပ်ပိုးမှုတွင် ပုံကြမ်းမြေပုံအတိုင်း LED ကို တွန်းချပါ၊ လက်ယာရစ်ဆန့်ကျင်ခြင်းဖြင့် အပေါ်ဖုံးကို ဖြုတ်ချပါ။
3၊ အာရုံခံကိရိယာအား ဖောင်းဝက်အူဖြင့် ရွေးချယ်ထားသော အနေအထားတွင် တပ်ဆင်ထားသည်။
4၊ ပုံကြမ်းမြေပုံအရ ပါဝါနှင့်ဝန်ကို ချိတ်ဆက်-ဝါယာတိုင်သို့ ချိတ်ဆက်ပါ။
5၊ အာရုံခံကိရိယာပေါ်တွင် ထိပ်ဖုံးကိုတင်၍ နာရီလက်တံအတိုင်းလှည့်ပြီး “bong” ကိုကြားရမည်ဖြစ်ပြီး၊ သို့မှသာ စမ်းသပ်နိုင်သည်။

မှတ်ချက်
လျှပ်စစ်ပညာရှင် သို့မဟုတ် အတွေ့အကြုံရှိသူမှ တပ်ဆင်သင့်သည်။
မငြိမ်သက်သော အရာဝတ္ထုများတွင် ၎င်းကို ထည့်သွင်းခြင်းမှ ရှောင်ကြဉ်ပါ။
ထောက်လှမ်းမှုကို အကျိုးသက်ရောက်စေသည့် ထောက်လှမ်းမှုဆိုင်ရာ ဝင်းဒိုးရှေ့တွင် အတားအဆီးနှင့် ရွေ့လျားနေသော အရာဝတ္ထု မရှိသင့်ပါ။
လေအေးပေးစက်၊ ဗဟိုအပူပေးသည့်နေရာများကဲ့သို့သော လေထုအပူချိန်ပြောင်းလဲမှုဇုန်များအနီးတွင် တပ်ဆင်ခြင်းကို ရှောင်ကြဉ်ပါ။
သင်၏လုံခြုံရေးကိုထည့်သွင်းစဉ်းစားပါ၊ တပ်ဆင်ပြီးနောက်အတားအဆီးတွေ့သောအခါအဖုံးကိုမဖွင့်ပါနှင့်။
ထုတ်ကုန်နှင့် ညွှန်ကြားချက်ကြားတွင် ကွာခြားမှုရှိပါက ထုတ်ကုန်ကို အဓိကအားဖြင့် ကိုးကားပါ။

ပြဿနာအချို့ကို ဖြေရှင်းနည်း
ဝန်အလုပ်မလုပ်ပါ
a ကျေးဇူးပြု၍ ပါဝါအား စစ်ဆေးပြီး ချိတ်ဆက်မှု မှန်ကန်ကြောင်း စစ်ဆေးပါ။
ခ ဝန်အား ကောင်းသလား စစ်ဆေးပါ။
c. သိရှိပြီးနောက်ရှိုးမီးခွက်သည် ၎င်း၏အမြန်နှုန်းကို အရှိန်မြှင့်လာကြောင်း စစ်ဆေးပါ။
ဃ။ အလုပ်လုပ်သောအလင်းရောင်သည် အလင်းထိန်းချုပ်မှုနှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။

အာရုံခံနိုင်စွမ်း ညံ့ဖျင်းသည်-
a အချက်ပြမှုများကို လက်ခံရရှိရန် ထောက်လှမ်းခြင်းဝင်းဒိုးရှေ့တွင် အတားအဆီးရှိမရှိ စစ်ဆေးပါ။
ခ ပတ်ဝန်းကျင် အပူချိန် အရမ်းမြင့်သလား စစ်ဆေးပါ။
ဂ။ အချက်ပြမှုရင်းမြစ်သည် ထောက်လှမ်းခြင်းအကွက်များတွင် ရှိ၊မရှိ စစ်ဆေးပါ။
ဃ။ တပ်ဆင်မှု အမြင့်သည် ညွှန်ကြားချက်တွင် ပြထားသည့် အမြင့်နှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။
င ရွေ့လျားနေသော တိမ်းညွှတ်မှု မှန်ကန်မှုရှိမရှိ စစ်ဆေးပါ။

အာရုံခံကိရိယာသည် ဝန်ကို အလိုအလျောက် ပိတ်၍မရပါ
a ထောက်လှမ်းမှုအကွက်များတွင် စဉ်ဆက်မပြတ်အချက်ပြမှုများရှိမရှိ စစ်ဆေးပါ။
ခ အချိန်ဆက်တင်ကို အကြာဆုံးသတ်မှတ်ထားခြင်းရှိမရှိ စစ်ဆေးပါ။
ဂ။ ပါဝါသည် ညွှန်ကြားချက်နှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။
ဃ။ လေအေးပေးစက် သို့မဟုတ် ဗဟိုအပူပေးသည့် စသည်တို့ကဲ့သို့ အာရုံခံကိရိယာအနီးတွင် အပူချိန်ပြောင်းလဲမှုရှိမရှိ စစ်ဆေးပါ။

● ပရော်ဖက်ရှင်နယ်ထည့်သွင်းမှုဖြင့် အတည်ပြုပါ။
● တပ်ဆင်ခြင်းနှင့် ဖယ်ရှားခြင်းလုပ်ငန်းမစမီ ပါဝါထောက်ပံ့မှုကို ဖြတ်တောက်ပါ။
● ဘေးကင်းစေရန်အတွက် ပါဝါဖြတ်ထားကြောင်း သေချာပါစေ။
● မလျော်ကန်သော လည်ပတ်မှုများကြောင့် ဆုံးရှုံးမှုများ ဖြစ်ပေါ်လာပါက ထုတ်လုပ်သူသည် မည်သည့် တာဝန်မှ မယူပါ။

ဤလက်စွဲစာအုပ်သည် ဤထုတ်ကုန်၏ လက်ရှိအကြောင်းအရာ ပရိုဂရမ်အတွက်ဖြစ်ပြီး၊ ထုတ်လုပ်သူအား အသိပေးခြင်းမရှိဘဲ ပြောင်းလဲမှုများနှင့် ပြုပြင်မွမ်းမံမှုများ ရှိနေပါသည်။
ကျွန်ုပ်တို့၏ခွင့်ပြုချက်မရှိဘဲ ဤညွှန်ကြားချက်ကို အခြားရည်ရွယ်ချက်များအတွက် ကူးယူခြင်းမပြုသင့်ပါ။
