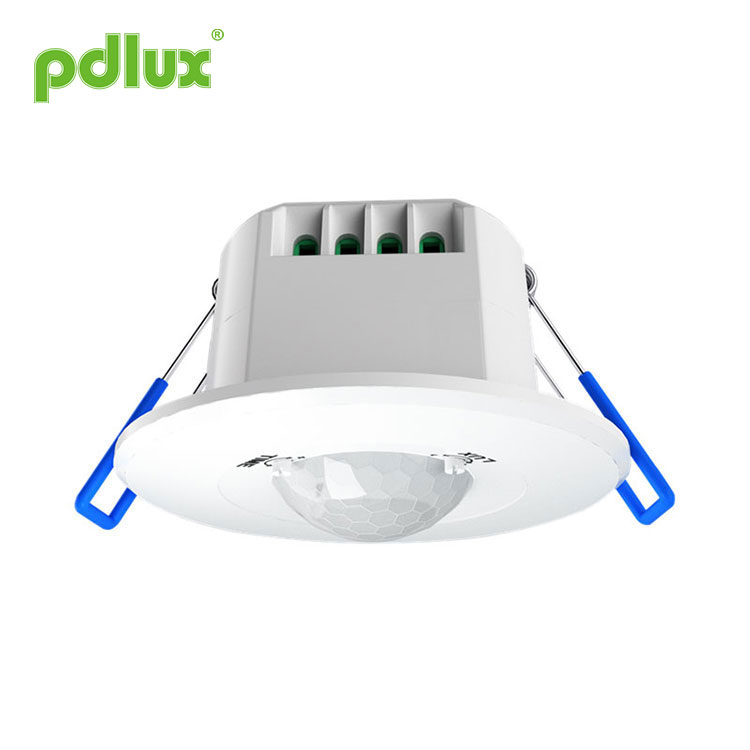

PD-PIR601 စီးရီး အနီအောက်ရောင်ခြည် အာရုံခံကိရိယာ ညွှန်ကြားချက်

PD-PIR601 စီးရီး အနီအောက်ရောင်ခြည် အာရုံခံကိရိယာ ညွှန်ကြားချက်

အနှစ်ချုပ်

အခြေခံဗားရှင်း
PD-PIR601B-ထုတ်ကုန်သည် မြင့်မားသော အာရုံခံကိရိယာများကို အသုံးပြုသည့် စွမ်းအင်ချွေတာသည့် အလင်းခလုတ် အမျိုးအစားအသစ်ဖြစ်သည်။ ၎င်းသည် အလိုအလျောက်စနစ်၊ အဆင်ပြေမှု၊ လုံခြုံရေး၊ စွမ်းအင်ချွေတာမှုနှင့် လက်တွေ့အသုံးပြုမှုကို ပေါင်းစပ်ထားသည်။ ကြီးမားသော ထောက်လှမ်းမှုဧရိယာကို အပေါ်နှင့်အောက်၊ ဘယ်နှင့်ညာ ဝန်ဆောင်မှုဧရိယာများဖြင့် ဖွဲ့စည်းထားသည်။ ၎င်းသည် လူ့ခန္ဓာကိုယ်မှ ထုတ်လွှတ်သော အနီအောက်ရောင်ခြည်စွမ်းအင်ကို အသုံးပြု၍ ထိန်းချုပ်မှုအချက်ပြရင်းမြစ်တစ်ခုအနေဖြင့်၊ တစ်စုံတစ်ဦးသည် ထောက်လှမ်းသည့်နေရာကို ဝင်ရောက်သည့်အခါ ထိန်းချုပ်ထားသောဝန်ကို ချက်ချင်းစတင်နိုင်သည်၊ နေ့ရောညပါ အလိုအလျောက် ခွဲခြားနိုင်သည် ။ တပ်ဆင်ရလွယ်ကူပြီး ကျယ်ပြန့်စွာအသုံးပြုနိုင်ပါသည်။

မှတ်ချက်- နှောင့်နှေးမှုကို အနိမ့်ဆုံးသို့ ချိန်ညှိသောအခါ၊ ထောက်လှမ်းမှုအပိုင်းကို တိုးမြှင့်ရန်အတွက် အိမ်ရှင်ကို ကူညီရန်အတွက် ၎င်းကို ကျွန်စက်အဖြစ် အသုံးပြုနိုင်သည်။

သုည-ဖြတ်ကျော်ဗားရှင်း
PD-PIR601B-Z-အခြေခံဗားရှင်း၏ လုပ်ဆောင်ချက်အပေါ် အခြေခံ၍ ခလုတ်အချက်အလက်ကို တိကျစွာတွက်ချက်ရန် MCU ကိုအသုံးပြုပြီး sine wave ၏ သုညအမှတ်တွင် ဖွင့်ရန် relay ကို ထိန်းချုပ်ထားသည်။ ၎င်းတွင် ပြင်းထန်သောသက်ရောက်မှုကို ဆန့်ကျင်နိုင်စွမ်းရှိသောကြောင့် ဝန်တိုင်းသည် sine wave ၏ သုညအမှတ်သို့ ချိတ်ဆက်ထားသည်။ sine wave မှ high voltage current ပြဿနာရှိ သမားရိုးကျ ထိန်းချုပ်မုဒ်ကို ရှောင်ကြဉ်ပါ၊ အထူးသဖြင့် ဝန်တွင် ဗို့အားမြင့်သော ပျက်စီးမှု relay ၏ အကျိုးသက်ရောက်မှုအောက်တွင် ကြီးမားသော စွမ်းရည်ရှိသော ကက်ဆီတာပါရှိသည်၊ သမားရိုးကျ ထုတ်ကုန်များနှင့် နှိုင်းယှဉ်၍မရပါ။
မည်သည့်ဝန်အမျိုးအစားမဆို ချိတ်ဆက်နိုင်သည်။ ၎င်းသည် တပ်ဆင်ရလွယ်ကူပြီး အသုံးပြုမှု ကျယ်ပြန့်သည်။

PD-PIR601P-Z-LX-601B-Z ၏လုပ်ဆောင်ချက်တွင် ဗို့အားအပြည့်ထည့်ပါ၊ ပါဝါထောက်ပံ့မှု R/S ပြင်ပခလုတ်ပေါက် (slave၊ မာစတာထိန်းချုပ်ကိရိယာ ထိန်းချုပ်မှု); နှင့် အနီအောက်ရောင်ခြည် ရီမုတ်ထိန်းချုပ်မှု ချိန်ညှိမှု လုပ်ဆောင်ချက်တို့ကြောင့် သုံးစွဲသူများ ပိုမိုကောင်းမွန်သော အတွေ့အကြုံကို ရရှိစေပါသည်။

သတ်မှတ်ချက်များ

PD-PIR601B-
ပါဝါအရင်းအမြစ်- 220-240VAC 50/60Hz
100-130VAC 50/60Hz
အဆင့်သတ်မှတ်ထားသော ဝန်- 800W Max.tungsten (220-240VAC 50/60Hz)
150W Max.fluorescent & LED (220-240VAC 50/60Hz)
400W Max.tungsten (100-130VAC 50/60Hz)
75W Max.fluorescent & LED (100-130VAC 50/60Hz)
အချိန်သတ်မှတ်မှု- အနည်းဆုံး- 8±3sec အများဆုံး- 7±2min (ချိန်ညှိနိုင်သော)
အလင်းထိန်းချုပ်မှု- <10LUX~2000LUX (ချိန်ညှိနိုင်သော)
ထောက်လှမ်းမှုအပိုင်း- 3 x 5m (radii.)
ထောက်လှမ်းထောင့်- ဘဲဥပုံ
အာရုံခံစားမှု ရွေ့လျားမှုအမြန်နှုန်း- 0.6~1.5m/s
တပ်ဆင်ခြင်းအမြင့် 2.5-4.5 မီတာ
အလုပ်အပူချိန် - 10°C ~ +40°C
ပါဝါသုံးစွဲမှု- 0.6W

PD-PIR601B-Z-
ပါဝါအရင်းအမြစ်- 220-240VAC 50/60Hz
100-130VAC 50/60Hz
ဝန်အားလုံး- 1200W Max။ (220-240VAC 50/60Hz)
800W Max (100-130VAC 50/60Hz)
အချိန်သတ်မှတ်မှု- အနည်းဆုံး- 8±3sec အများဆုံး- 7±2min (ချိန်ညှိနိုင်သော)
အလင်းထိန်းချုပ်မှု- <10LUX~2000LUX (ချိန်ညှိနိုင်သော)
ထောက်လှမ်းမှုအပိုင်း- 3 x 5m (radii.)
ထောက်လှမ်းထောင့်- ဘဲဥပုံ
အာရုံခံစားမှု ရွေ့လျားမှုအမြန်နှုန်း- 0.6~1.5m/s
တပ်ဆင်ခြင်းအမြင့် 2.5-4.5 မီတာ
အလုပ်အပူချိန် - 10°C ~ +40°C
ပါဝါသုံးစွဲမှု- 0.6W

PD-PIR601P-Z-
ပါဝါအရင်းအမြစ်- 100-277VAC 50/60Hz
ဝန်အားလုံး- 1200W Max။ (220-277VAC 50/60Hz)
800W Max (100-130VAC 50/60Hz)
အချိန်သတ်မှတ်ခြင်း- 10sec -12min (ချိန်ညှိနိုင်သော)
အလင်းထိန်းချုပ်မှု- <10LUX~2000LUX (ချိန်ညှိနိုင်သော)
ထောက်လှမ်းမှုအပိုင်း- 5 x 5m (radii.)

ထောက်လှမ်းထောင့်- စက်ဝိုင်း
အာရုံခံစားမှု ရွေ့လျားမှုအမြန်နှုန်း- 0.6~1.5m/s
တပ်ဆင်ခြင်းအမြင့် 2.5-4.5 မီတာ
အလုပ်အပူချိန် - 10°C ~ +40°C
ပါဝါသုံးစွဲမှု- <0.5W

မှတ်ချက်
1. ထောက်လှမ်းမှုအကွာအဝေး၏ပတ်ဝန်းကျင်အပူချိန်သည် 22-24 ℃ဖြစ်ပြီး အပူချိန်တက်လာသည်နှင့်အမျှ ထောက်လှမ်းမှုအကွာအဝေးသည် ကျဆင်းသွားပါသည်။
2. တပ်ဆင်မှု အမြင့် ကွာခြားသည်၊ ထောက်လှမ်းမှု အကွာအဝေးသည် ကွဲပြားသည်။ ဤထုတ်ကုန်ကို အမြင့် 2.5-4.5 မီတာတွင် တပ်ဆင်ရန် အကြံပြုထားပြီး အထူးအခြေအနေများတွင် ၎င်းကို 6 မီတာအထိ မြှင့်တင်ရန် ကြိုးစားနိုင်ပါသည်။
3. 601B-Z နှင့် 601P-Z တို့သည် ဒစ်ဂျစ်တယ်စနစ်ထိန်းချုပ်မှုများဖြစ်ပြီး တိုးတက်မှုအတွက် နောက်ထပ်အခန်းများပါရှိသည်။ သုံးစွဲသူများ၏ လိုအပ်ချက်အရ အာရုံခံနိုင်စွမ်းကို အဆင့်မြှင့်နိုင်သည်။ ပူးတွဲထိန်းချုပ်မှုဆိပ်ကမ်းနှင့် P port ကိုထည့်သွင်းနိုင်သည်။ နှောင့်နှေးချိန်ကို လိုအပ်သလို အဆင့်မြှင့်တင်နိုင်ပါသည်။

သတ်မှတ်ပုံစံ- potentiometer

သင့်လိုအပ်ချက်ကို မဖြည့်ဆည်းမီ တန်ဖိုးများကို ချိန်ညှိရန် အချိန်ယူရပေမည်။

(1) အလင်းထိန်းချုပ်မှု ဆက်တင်

အလုပ်လုပ်သောအလင်းရောင်တန်ဖိုးကို <10-2000LUX အကွာအဝေးတွင် ချိန်ညှိနိုင်သည်။
လက်ယာရစ်ဆန့်ကျင်မှု အဆုံးသို့ လှည့်သွားသည့်အခါ အနည်းဆုံးနှင့် နာရီလက်တံအတိုင်း အဆုံးသို့ လှည့်သွားသည့်အခါ အများဆုံးဖြစ်သည်။

(၂) အချိန်သတ်မှတ်ခြင်း။

လက်ယာရစ်ဆန့်ကျင်သည် အဆုံးသို့ လှည့်သွားသည့်အခါ အနိမ့်ဆုံးနှင့် လက်ယာရစ် အဆုံးသို့ လှည့်သွားသည့်အခါ အမြင့်ဆုံးဖြစ်သည်။

PD-PIR601B- အနည်းဆုံး- 8±3sec အများဆုံး- 7±2min (ချိန်ညှိနိုင်သော)           PD-PIR601B-Z- အနည်းဆုံး- 8±3sec Max- 7±2min (ချိန်ညှိနိုင်သော)
PD-PIR601P-Z- 10sec-12min (ချိန်ညှိနိုင်သော)

မှတ်ချက်- မီးပိတ်ပြီးနောက်၊ ၎င်းကို ပြန်မခံစားရမီ 4 စက္ကန့်နီးပါး စောင့်ရန် လိုအပ်သည်။ ဤအချိန်ကုန်ပြီးနောက်တွင် အချက်ပြမှုတစ်ခုကို တွေ့ရှိမှသာ မီးပွင့်လာပါမည်။

နှောင့်နှေးချိန်ညှိမှုကို သင့်လျော်စွာအသုံးပြုခြင်း- အာရုံခံကိရိယာမှ လူ၏လှုပ်ရှားမှုကို အာရုံခံသိရှိပြီးနောက် အလင်းရောင်ကို အလိုအလျောက်ပိတ်ရန် မီးဖွင့်ချိန်မှ နှောင့်နှေးချိန်ကို ချိန်ညှိရန်အတွက် အသုံးပြုသည်။ အသုံးပြုသူများသည် အမှန်တကယ် လိုအပ်ချက်များအတိုင်း ချိန်ညှိနိုင်သည်။ အနီအောက်ရောင်ခြည် အာရုံခံကိရိယာများ ထုတ်ကုန်များတွင် စဉ်ဆက်မပြတ် အာရုံခံနိုင်သော လုပ်ဆောင်ချက် ပါရှိသောကြောင့်၊ အတိုချုပ်အားဖြင့်၊ နှောင့်နှေးချိန်မကုန်ဆုံးမီ အာရုံခံကိရိယာမှ အာရုံခံသည့်အချိန်တိုင်းတွင် စနစ်သည် အချိန်မရွေး ပြန်လည်ချိန်ကိုက်မည်ဖြစ်သည်။ လူတွေက ထောက်လှမ်းမှုအကွာအဝေးအတွင်း ရွေ့နေသရွေ့ အလင်းက ပြတ်သွားမှာ မဟုတ်ပါဘူး။ ထို့ကြောင့်၊ အသုံးပြုသူများသည် စွမ်းအင်ချွေတာရန် နှောင့်နှေးချိန်ကို တတ်နိုင်သမျှ သေးငယ်အောင် ချိန်ညှိရန် အကြံပြုထားသည်။

အာရုံခံအချက်အလက်

ချိတ်ဆက်မှု-wire diagram

တပ်ဆင်နေစဉ်အတွင်း ပေးထားသည့် ဝိုင်ယာပုံကြမ်းအတိုင်း။
R/S-end လုပ်ဆောင်ချက်- induction လုပ်ဆောင်ချက်ကို ကိုယ်တိုင်စတင်ပါ။
L - တိုက်ရိုက်ဝါယာကြိုး;
N - ကြားနေဝါယာကြိုး;
L' - ကြိုးဆွဲချ;
ပါဝါဖြင့် L နှင့် N ကိုချိတ်ဆက်ပါ။
L` နှင့် N ကို load ဖြင့်ချိတ်ဆက်ပါ။
R/S- Trigger၊ L သို့ ချိတ်ဆက်ထားသည်။

PD-PIR601P-Z (မာစတာ) + PD-PIR601B (ကျွန်)

တပ်ဆင်ခြင်း။

ပါဝါပိတ်ပါ။
ပါဝါကြိုးနှင့် ထိန်းချုပ်ကြိုးထဲသို့ ချည်ထားသောပိုက်ကို ထည့်ပါ။
ဝါယာကြိုးပုံသဏ္ဍာန်အရ ပါဝါထောက်ပံ့မှုကို ချိတ်ဆက်ပြီး အာရုံခံကိရိယာသို့ ဆွဲချပါ။

မှတ်စုများ

လျှပ်စစ်ပညာရှင် သို့မဟုတ် အတွေ့အကြုံရှိသူက တပ်ဆင်နိုင်သည်။
မငြိမ်မသက်ဖြစ်နေသော အရာများကို တပ်ဆင်မှုအခြေခံ-မျက်နှာဟု မှတ်ယူ၍မရပါ။
ထောက်လှမ်းမှုပြတင်းပေါက်ရှေ့တွင် ထောက်လှမ်းမှုကို အကျိုးသက်ရောက်စေသည့် အတားအဆီး သို့မဟုတ် မငြိမ်မသက်ဖြစ်စေမည့် အရာများ မရှိသင့်ပါ။
ဥပမာ- လေအေးပေးစက်၊ ဗဟိုအပူပေးသည့်နေရာများအနီးတွင် တပ်ဆင်ခြင်းကို ရှောင်ကြဉ်ပါ။
တပ်ဆင်ပြီးနောက် အထစ်အငေါ့တွေ့ပါက သင့်လုံခြုံရေးအတွက် အဖုံးကို မဖွင့်ပါနှင့်။

1၊ လှုပ်နေသော အရာဝတ္တုတွင် တပ်ဆင်ခြင်းသည် error တုံ့ပြန်မှုကို ဖြစ်စေသည်။
2. လေဖြင့်လွင့်နေသော ကန့်လန့်ကာသည် error တုံ့ပြန်မှုကိုဖြစ်ပေါ်စေသည်။ တပ်ဆင်ရန် သင့်လျော်သောနေရာကို ရွေးချယ်ပါ။
3၊ အသွားအလာ မအားလပ်သောနေရာတွင် တပ်ဆင်ခြင်းသည် error တုံ့ပြန်မှုကို ဖြစ်ပေါ်စေပါသည်။
4၊ အနီးနားရှိ စက်ပစ္စည်းအချို့မှ ထွက်လာသော မီးပွားများသည် error တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။

● ပရော်ဖက်ရှင်နယ်ထည့်သွင်းမှုဖြင့် အတည်ပြုပါ။
● ဘေးကင်းစေရန်အတွက် တပ်ဆင်ခြင်းနှင့် ဖယ်ရှားခြင်းလုပ်ငန်းမစမီ ကျေးဇူးပြု၍ ပါဝါဖြတ်ပါ။
● မလျော်ကန်သော လည်ပတ်မှုကြောင့် ဖြစ်ပေါ်လာသော ဆုံးရှုံးမှုမှန်သမျှကို ထုတ်လုပ်သူသည် မည်သည့်တာဝန်မှ မယူပါ။

ဤလက်စွဲစာအုပ်သည် ဤထုတ်ကုန်၏ လက်ရှိအကြောင်းအရာ ပရိုဂရမ်အတွက်ဖြစ်ပြီး၊ ထုတ်လုပ်သူအား အသိပေးခြင်းမရှိဘဲ ပြောင်းလဲမှုများနှင့် ပြုပြင်မှုများ ရှိပါသည်။
ကုမ္ပဏီ၏ခွင့်ပြုချက်မရှိဘဲ အခြားရည်ရွယ်ချက်တစ်ခုခုအတွက် ညွှန်ကြားချက်လက်စွဲပါ အကြောင်းအရာများကို ကူးယူရန် တင်းကြပ်စွာတားမြစ်ထားသည်။
