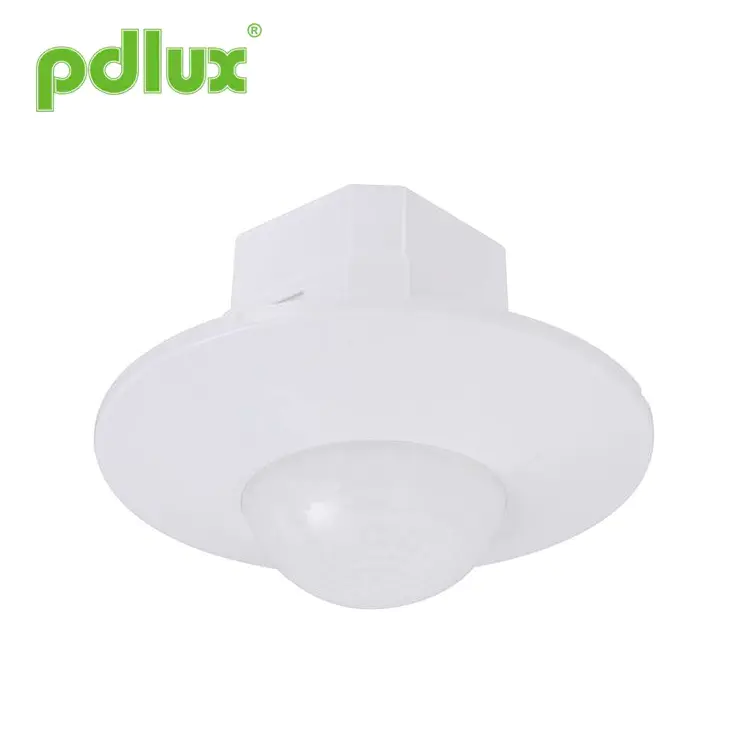

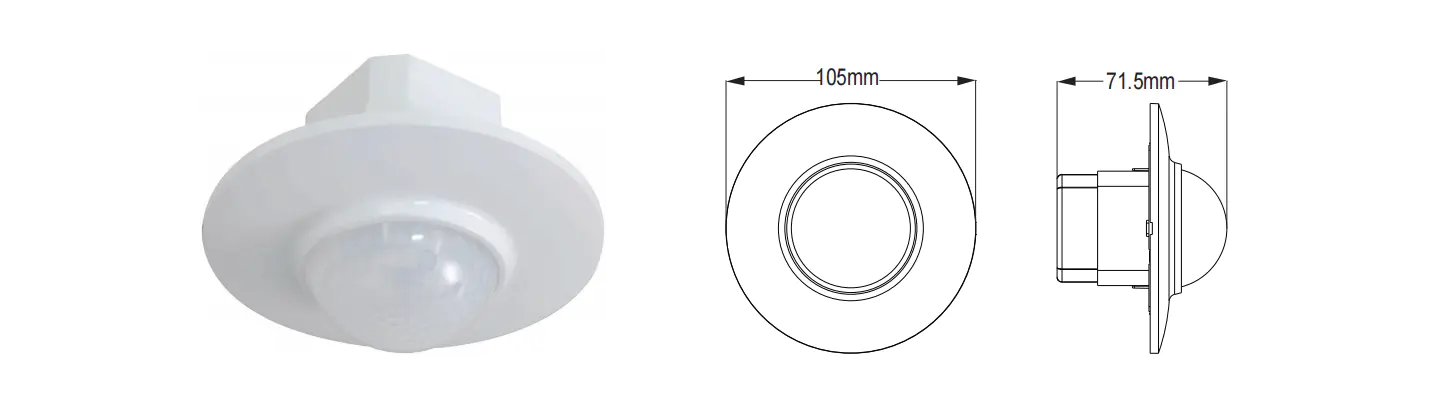

PD-PIR200A 360° Ceiling Infrared Motion Sensor

ထုတ်ကုန်သည် စွမ်းအင်ချွေတာသည့် ခလုတ်အသစ်ဖြစ်ပြီး၊ ၎င်းသည် ကောင်းမွန်သော sensitivity detector၊ ပေါင်းစပ် circuit နှင့် SMT ကို လက်ခံပါသည်။ ၎င်းသည် အလိုအလျောက်စနစ်၊ အဆင်ပြေသောဘေးကင်းမှု၊ စွမ်းအင်ချွေတာမှုနှင့် လက်တွေ့လုပ်ဆောင်ချက်များကို စုဆောင်းထားသည်။ အတွင်းတွင် detector တစ်ခုသည် ကျယ်ပြန့်သော ထောက်လှမ်းမှုနယ်ပယ်ကို ပေါင်းစပ်ထားပြီး၊ ၎င်းသည် လူသားထံမှ အနီအောက်ရောင်ခြည်စွမ်းအင်ကို ထိန်းချုပ်မှု-အချက်ပြအရင်းအမြစ်အဖြစ် အသုံးပြုကာ ထောက်လှမ်းမှုနယ်ပယ်ထဲသို့ တစ်ကြိမ်တည်းတွင် ဝန်ကို စတင်နိုင်သည်။ နေ့ရော ညပါ အလိုအလျောက် ခွဲခြားသိမြင်နိုင်သည်။ ၎င်းသည် တပ်ဆင်အသုံးပြုရလွယ်ကူပြီး ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုနိုင်ပြီး ပါဝါရှိုးနှင့် ထောက်လှမ်းခြင်းဆိုင်ရာ လုပ်ဆောင်ချက်များကို ပိုင်ဆိုင်ထားသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

အနှစ်ချုပ်

ထုတ်ကုန်သည် စွမ်းအင်ချွေတာသည့် ခလုတ်အသစ်ဖြစ်ပြီး၊ ၎င်းသည် ကောင်းမွန်သော sensitivity detector၊ ပေါင်းစပ် circuit နှင့် SMT ကို လက်ခံပါသည်။ ၎င်းသည် အလိုအလျောက်စနစ်၊ အဆင်ပြေသောဘေးကင်းမှု၊ စွမ်းအင်ချွေတာမှုနှင့် လက်တွေ့လုပ်ဆောင်ချက်များကို စုဆောင်းထားသည်။ အတွင်းတွင် detector တစ်ခုသည် ကျယ်ပြန့်သော ထောက်လှမ်းမှုနယ်ပယ်ကို ပေါင်းစပ်ထားပြီး၊ ၎င်းသည် လူသားထံမှ အနီအောက်ရောင်ခြည်စွမ်းအင်ကို ထိန်းချုပ်မှု-အချက်ပြအရင်းအမြစ်အဖြစ် အသုံးပြုကာ ထောက်လှမ်းမှုနယ်ပယ်ထဲသို့ တစ်ကြိမ်တည်းတွင် ဝန်ကို စတင်နိုင်သည်။ နေ့ရော ညပါ အလိုအလျောက် ခွဲခြားသိမြင်နိုင်သည်။ ၎င်းသည် တပ်ဆင်အသုံးပြုရလွယ်ကူပြီး ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုနိုင်ပြီး ပါဝါရှိုးနှင့် ထောက်လှမ်းခြင်းဆိုင်ရာ လုပ်ဆောင်ချက်များကို ပိုင်ဆိုင်ထားသည်။

သတ်မှတ်ချက်များ

ပါဝါအရင်းအမြစ်	220-240VAC/100-130VAC	ပါဝါအကြိမ်ရေ	50/60Hz
တွန်းလှန်ပေးပါသည်။	1200W အမြင့်ဆုံး အမြင့်ဆုံး 230V/600W 110V	အချိန်သတ်မှတ်ခြင်း-	အနည်းဆုံး- 8±3sec အများဆုံး- 7±2min (ချိန်ညှိနိုင်သော)
ထောက်လှမ်းထောင့်	360º	ထောက်လှမ်းမှုအတိုင်းအတာ (22°C)	8m Max.(dia.) (ချိန်ညှိနိုင်သော)
အလင်းထိန်းချုပ်မှု	<3LUX-နေ့အလင်းရောင် (ချိန်ညှိနိုင်သော)	အလုပ်အပူချိန်	-10°C~+40°C
ပါဝါသုံးစွဲမှု	0.45W (တည်ငြိမ် 0.1W)	တပ်ဆင်မှုအမြင့်	2.5 ~ 3.5 မီတာ
လှုပ်ရှားမှုအမြန်နှုန်းကို ထောက်လှမ်းပါ။	0.6-1.5m/s	စိုထိုင်းဆ အလုပ်လုပ်ခြင်း။	<93%RH

မှတ်ချက်- မတူညီသောဝန်များကို အပြိုင်အသုံးပြုသောအခါ၊ ၎င်း၏ ဂုဏ်သတ္တိများကို အပြည့်အဝနားလည်ရန် လိုအပ်သည်။ ဝန်နှင့် အထူးကြီးမားသော inrush current ရှိသော load သည် relay ကို အရွယ်မတိုင်မီ ပျက်စီးစေသည်။ inductor အတွင်း။ အသုံးပြုနေသည့် ဝန်နှင့်ပတ်သက်ပြီး မသေချာမရေရာမှုများရှိနေပါက အဆင့်မြှင့်တင်လိုက်ပါ။ inrush current ကိုခံနိုင်ရည်ရှိစေရန် အထူးထုတ်လုပ်ထားသော ဗားရှင်းကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။

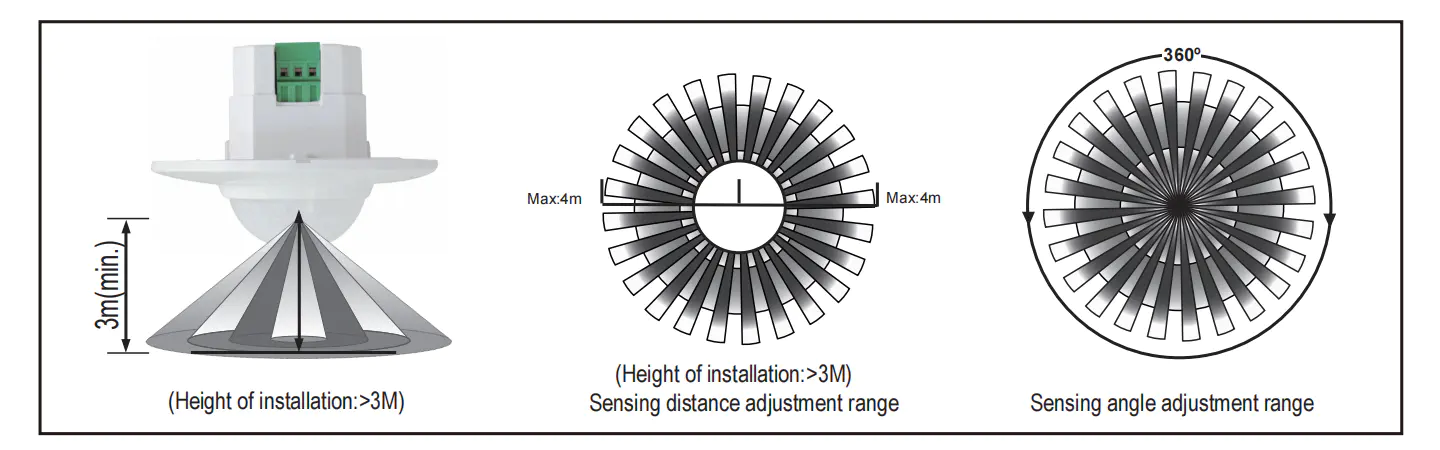

အာရုံခံအချက်အလက်
Sensor information

လုပ်ဆောင်ချက်

· နေ့ရောညပါ အလိုအလျောက် ခွဲခြားသတ်မှတ်ပါ။ သင့်ဆန္ဒအရ အလင်းထိန်းချုပ်မှုကို ချိန်ညှိနိုင်သည်- နေဘက်သို့ လှည့်သည့်အခါ (အမြင့်ဆုံး) နေ့ခင်းဘက်နှင့် ညအချိန်တွင် အလုပ်လုပ်ပါမည်။ MOON (မိနစ်) သို့ လှည့်သောအခါ 3LUXcircumstance ထက်နည်းသော အလုပ်ဖြစ်ပါမည်။ ပြုပြင်ပြောင်းလဲမှုအတွက်၊ စမ်းသပ်နည်းကို ကိုးကားပါ။
· တပ်ဆင်မှုအနေအထားနှင့် ထောက်လှမ်းမှုအကွက်အလိုက် ထောက်လှမ်းမှုအကွာအဝေးကို သတ်မှတ်နိုင်သည်။
· ထောက်လှမ်းပြသခြင်း- LED သည် အချက်ပြမှုကို လက်ခံရရှိသည့်အခါ တစ်စက္ကန့်လျှင် နှစ်ကြိမ် အလင်းပြမည်ဖြစ်သည်။
· အချိန်ဆက်တင်ကို စဉ်ဆက်မပြတ် ထည့်သွင်းသည်- ပထမအင်ဒက်တာပြီးနောက် ဒုတိယ induction အချက်ပြမှုကို လက်ခံရရှိသောအခါ၊ ပထမအကြိမ်ဆက်တင်၏ ကျန်အချိန်များတွင် နောက်ထပ်တစ်ကြိမ်တွက်ချက်ချိန်။(အချိန်သတ်မှတ်သည်)
·အချိန်ဆက်တင်ချိန်ညှိမှု- ၎င်းကိုသင်၏ဆန္ဒအရသတ်မှတ်နိုင်သည်။ အနိမ့်ဆုံးမှာ 8 ± 3 စက္ကန့်ဖြစ်ပြီးအများဆုံးဖြစ်သည်။ 7 ± 2 မိနစ်

တပ်ဆင်ခြင်း။

(၁) မတပ်ဆင်မီ ပါဝါပိတ်ပါ။

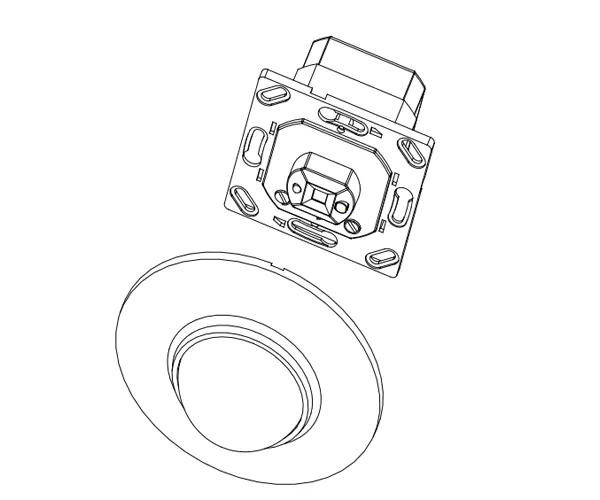

(၂) အောက်ပါပုံအတိုင်း အာရုံခံကိရိယာကိုဖွင့်ပါ၊ အာရုံခံဘောင်ကို ဖယ်ရှားပါ။
(၃) ချိတ်ဆက်မှုပုံသဏ္ဍာန်အရ အာရုံခံကိရိယာ၏ ချိတ်ဆက်မှုဂိတ်သို့ ပါဝါနှင့် ဝန်ဝိုင်ယာတို့ကို ချိတ်ဆက်ပါ။
(4) ဘုဆက်ဆက်တင်အရ LUX၊TIME၊SENS၊
(5) အောက်ဖော်ပြပါပုံအရ junction-box တွင် အာရုံခံကိရိယာကို ပြင်ဆင်ပါ၊ ၎င်း၏ panel ပေါ်တွင် ခလုတ်နှိပ်ပြီးနောက် စမ်းသပ်ရန် ပါဝါဖွင့်နိုင်သည်။

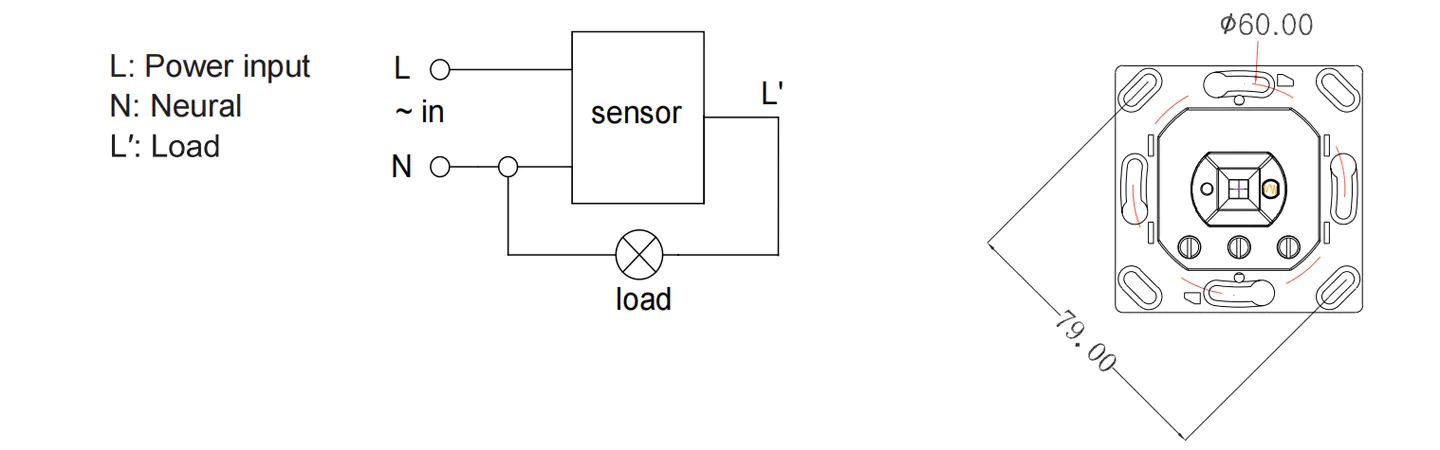

ချိတ်ဆက်-ဝါယာကြိုးပုံ
Connection-wire diagram

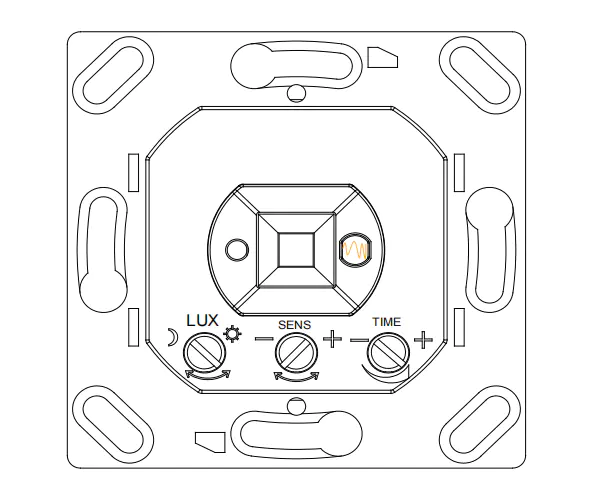

ချိတ်ဆက်ပုံကြမ်း (ညာဘက်ပုံတွင်ကြည့်ပါ) စမ်းသပ်ပါ။

· Turm LUX ခလုတ်ကို အမြင့်ဆုံး (SUN) သို့ လက်ယာရစ်ဆန့်ကျင်
.Tun time knob ကို အနိမ့်ဆုံးမှ နာရီလက်တံအတိုင်း ပြောင်းပါ။
· ပါဝါဖွင့်ချိန်တွင်၊ ဝန်သည် အလုပ်မလုပ်တော့ပါ။ 5-10 စက္ကန့်ကြာပြီးနောက်တွင် ဝန်သည် အလုပ်လုပ်ပြီး LED သည် စက္ကန့်တိုင်း နှစ်ကြိမ်တိုင် တောက်နေပါသည်။ induction အခြေအနေအောက်တွင်၊ ဝန်သည် 5-30 စက္ကန့်အတွင်း အလုပ်မလုပ်တော့ဘဲ LED သည် ပြတ်တောက်သွားမည်ဖြစ်သည်။
· ထွက်သွားပြီးနောက် 5-10 စက္ကန့်အကြာတွင် ဝန်သည် အလုပ်ဖြစ်သင့်ပြီး flashing speed သည် တစ်စက္ကန့်လျှင် နှစ်ဆဖြစ်ပြီး load သည် 5-15 စက္ကန့်အတွင်း အလုပ်မလုပ်တော့ပါ။
· LUX ခလုတ်ကို အနိမ့်ဆုံးသို့ နာရီလက်တံအတိုင်း လှည့်ပေးသည်။ 3LUX အောက်အခြေအနေအရ စမ်းသပ်ပါက၊ ဝန်အား induction load ရပ်တန့်ပြီးနောက် အလုပ်မလုပ်သင့်ပါ။ သို့သော် အကယ်၍ သင်သည် detectionwindow ကို opaque အရာဝတ္ထုများ (မျက်နှာသုတ်ပုဝါစသည်ဖြင့်) ဖုံးအုပ်ထားလျှင် load အလုပ်လုပ်ပါသည်။ induction အချက်ပြမှုမရှိသောအခြေအနေအောက်တွင် ဝန်သည် 5-15 စက္ကန့်အတွင်း အလုပ်မလုပ်သင့်ပါ။

Connection sketch (see the right figure) Test

သတိပြုရန်- ဤထုတ်ကုန်ကိုအသုံးပြုသည့်အခါ၊ ကျေးဇူးပြု၍ လိုအပ်သော သင့်လျော်သောအနေအထားသို့ sensitivity ကို ချိန်ညှိပါ၊ ကျေးဇူးပြုပြီး sensitivity ကို အမြင့်ဆုံးအထိ မချိန်ညှိပါနှင့်၊ ပုံမှန်အားဖြင့် မှားယွင်းသော ရွေ့လျားမှုကြောင့် ဖြစ်ပေါ်လာသော အလုပ်ဖြစ်သည်။ အာရုံခံနိုင်စွမ်း အလွန်မြင့်မားသောကြောင့် သစ်ရွက်များနှင့် ကုလားကာများ၊ တိရိစ္ဆာန်လေးများ နှင့် ဓာတ်အားလိုင်းနှင့် လျှပ်စစ်ပစ္စည်းများ နှောင့်ယှက်မှုကြောင့် မှားယွင်းသော ရွေ့လျားမှုကို အလွယ်တကူ သိရှိနိုင်သည်။ ကုန်ပစ္စည်းကို ဦးဆောင်နေသူတွေအားလုံး အလုပ်မလုပ်ဘူး။ ပုံမှန်
ထုတ်ကုန် ပုံမှန်အလုပ်မလုပ်သောအခါ၊ ကျေးဇူးပြု၍ အာရုံခံနိုင်စွမ်းကို သင့်လျော်စွာ လျှော့ချရန် ကြိုးစားပြီးနောက် ၎င်းကို စမ်းသပ်ပါ။

မှတ်စုများ

လျှပ်စစ်ပညာရှင် သို့မဟုတ် အတွေ့အကြုံရှိသူမှ တပ်ဆင်ရမည်။
မငြိမ်သက်သော အရာဝတ္ထုများတွင် ၎င်းကို ထည့်သွင်းခြင်းမှ ရှောင်ကြဉ်ပါ။
ထောက်လှမ်းမှုကို အကျိုးသက်ရောက်စေသည့် ထောက်လှမ်းမှုဆိုင်ရာ ဝင်းဒိုးရှေ့တွင် အတားအဆီးနှင့် ရွေ့လျားနေသော အရာဝတ္ထု မရှိသင့်ပါ။
လေအေးပေးစက်၊ ဗဟိုအပူပေးသည့်နေရာများကဲ့သို့သော လေထုအပူချိန်ပြောင်းလဲမှုဇုန်များအနီးတွင် တပ်ဆင်ခြင်းကို ရှောင်ကြဉ်ပါ။
သင့်ဘေးကင်းရေးကို ထည့်သွင်းစဉ်းစားပြီး တပ်ဆင်ပြီးနောက် အထစ်အငေါ့တွေ့သောအခါ အဖုံးကို မဖွင့်ပါနှင့်။
ထုတ်ကုန်နှင့် ညွှန်ကြားချက်ကြားတွင် ကွာခြားမှုရှိပါက ထုတ်ကုန်ကို အဓိကအားဖြင့် ကိုးကားပါ။

ပြဿနာအချို့ကို ဖြေရှင်းနည်း

ဝန်အလုပ်မလုပ်ပါ
a. ကျေးဇူးပြု၍ ပါဝါချိတ်ဆက်မှုမှန်ကန်ကြောင်း စစ်ဆေးပါ။
b. load ကောင်းသလား စစ်ဆေးပါ။
c.အလုပ်လုပ်သောအလင်းရောင်သည် အလင်းထိန်းချုပ်မှုနှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။

အာရုံခံနိုင်စွမ်း ညံ့ဖျင်းသည်-
a.အချက်ပြမှုများကို လက်ခံရရှိရန် ထောက်လှမ်းခြင်းဝင်းဒိုးရှေ့တွင် အတားအဆီးရှိမရှိ စစ်ဆေးပါ။
b.ပတ်ဝန်းကျင် အပူချိန် မြင့်မားခြင်း ရှိ၊ မရှိ စစ်ဆေးပါ။
c.အချက်ပြမှုရင်းမြစ်သည် ထောက်လှမ်းခြင်းအကွက်များတွင် ရှိ၊မရှိ စစ်ဆေးပါ။
d.တပ်ဆင်မှုအမြင့်သည် ညွှန်ကြားချက်တွင် ပြသထားသည့် အမြင့်နှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။
e. ရွေ့လျားနေသော တိမ်းညွှတ်မှု မှန်ကန်မှုရှိမရှိ စစ်ဆေးပါ။

အာရုံခံကိရိယာသည် ဝန်ကို အလိုအလျောက် ပိတ်၍မရပါ။
a ထောက်လှမ်းမှု အကွက်များတွင် စဉ်ဆက်မပြတ် အချက်ပြမှုများ ရှိမရှိ စစ်ဆေးပါ။
ခ အချိန်ဆက်တင်ကို အကြာဆုံးသတ်မှတ်ထားခြင်းရှိမရှိ စစ်ဆေးပါ။
ဂ။ ပါဝါသည် ညွှန်ကြားချက်နှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။
ဃ။ လေအေးပေးစက် သို့မဟုတ် ဗဟိုအပူပေးသည့် စသည်တို့ကဲ့သို့ အာရုံခံကိရိယာအနီးတွင် အပူချိန်ပြောင်းလဲမှုရှိမရှိ စစ်ဆေးပါ။

warning

· မတူညီသောပတ်ဝန်းကျင်တွင်အသုံးပြုသောအခါ၊ ကျေးဇူးပြု၍ sensitivity ကိုအမြင့်ဆုံးသို့မချိန်ညှိပါနှင့်။
အဘယ်ကြောင့်ဆိုသော် ၎င်းသည် ချို့ယွင်းမှုကို အလွယ်တကူ ဖြစ်ပေါ်စေနိုင်သည်။
● ပရော်ဖက်ရှင်နယ် တပ်ဆင်မှုဖြင့် အတည်ပြုပါ။
●တပ်ဆင်ခြင်းနှင့် ဖယ်ရှားခြင်းလုပ်ငန်းမစမီ ပါဝါထောက်ပံ့မှုကို ဖြတ်တောက်ပါ။
● ဘေးကင်းစေရန်အတွက် ပါဝါဖြတ်ထားကြောင်း သေချာပါစေ။
● မလျော်ကန်သော လည်ပတ်မှု ကြောင့် ဆုံးရှုံးမှုများ ဖြစ်ပေါ်စေပြီး ထုတ်လုပ်သူသည် မည်သည့် တာဝန်မှ မယူပါ။
ကျွန်ုပ်တို့သည် ထုတ်ကုန်အရည်အသွေးနှင့် ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ရန် ကတိကဝတ်ပြုထားသော်လည်း၊ အီလက်ထရွန်းနစ်အစိတ်အပိုင်းအားလုံးသည် ထိရောက်မှုမရှိတော့ဘဲ ပြဿနာများဖြစ်လာနိုင်ချေရှိသည်။ ဒီဇိုင်းရေးဆွဲသည့်အခါတွင်၊ ပြဿနာများကိုရှောင်ရှားရန် မလိုအပ်သောဒီဇိုင်းများကို အာရုံစိုက်ပြီး ဘေးကင်းရေးခွဲတမ်းကို လက်ခံကျင့်သုံးပါသည်။ ကျွန်ုပ်တို့၏ခွင့်ပြုချက်မရှိဘဲ ဤညွှန်ကြားချက်ကို အခြားရည်ရွယ်ချက်များအတွက် ကူးယူခြင်းမပြုသင့်ပါ။
