PDLUX သည် အဆင့်မြှင့်တင်ထားသော PD-V9H/PD-V9P/PD-V9S X-Band Doppler အာရုံခံမှု မော်ဂျူးများ၊ စိတ်ကြိုက် Pin-Free ဗားရှင်းကို ရွေးချယ်နိုင်သည်

Ningbo PDLUX အီလက်ထရွန်နစ်နည်းပညာသည် PD-V9H၊ PD-V9P နှင့် PD-V9S အပါအဝင် သန့်စင်ထားသော PD-V9 X-band Doppler ရေဒါအာရုံခံကိရိယာများကို တရားဝင်မိတ်ဆက်ခဲ့သည်။ မတူကွဲပြားသော pin layout များနှင့် ပင်မကြိမ်နှုန်းရွေးချယ်စရာနှစ်ခုပါဝင်ပြီး စိတ်ကြိုက် pin-free စိတ်ကြိုက်ပြုလုပ်ခြင်းနှင့်အတူ၊ စီးရီးသည် ကမ္ဘာတစ်ဝှမ်းရှိ အီလက်ထရွန်နစ်ပစ္စည်းထုတ်လုပ်သူများထံမှ မတူညီသော PCB အပြင်အဆင်လိုအပ်ချက်များကို ဖြည့်ဆည်းပေးပါသည်။

ပင်မခြားနားချက်- Pin Layout နှင့် Frequency ရွေးချယ်မှု

မော်ဒယ်သုံးမျိုးလုံးသည် တူညီသော ဆားကစ်၊ အင်တင်နာနှင့် လျှပ်စစ်စွမ်းဆောင်မှုတို့ ပါဝင်ပြီး ဒေသဆိုင်ရာ ရေဒီယိုစံနှုန်းများနှင့် ကိုက်ညီစေရန် pin pitch နှင့် operating frequency တို့တွင်သာ ကွာခြားချက်ရှိသည်။

· PD-V9H-10.587GHz±10MHz (အီးယူစံနှုန်း)၊ X1=3.4mm၊ X2=9.8mm ပင်အကွာအဝေးသည် ဥရောပနှင့် အမေရိကန် PCB ဒီဇိုင်းအတွက်

· PD-V9P-PCB ခြေရာကိုသိမ်းဆည်းရန် 10.525GHz ± 20MHz (ကမ္ဘာလုံးဆိုင်ရာ ကြိမ်နှုန်း)၊ ကျစ်လစ်သိပ်သည်းသော X1=3mm၊ X2=8.9mm ပင်များ

· PD-V9S-10.525GHz±20MHz၊ စံ 3.4/9.8mm pin အပြင်အဆင်

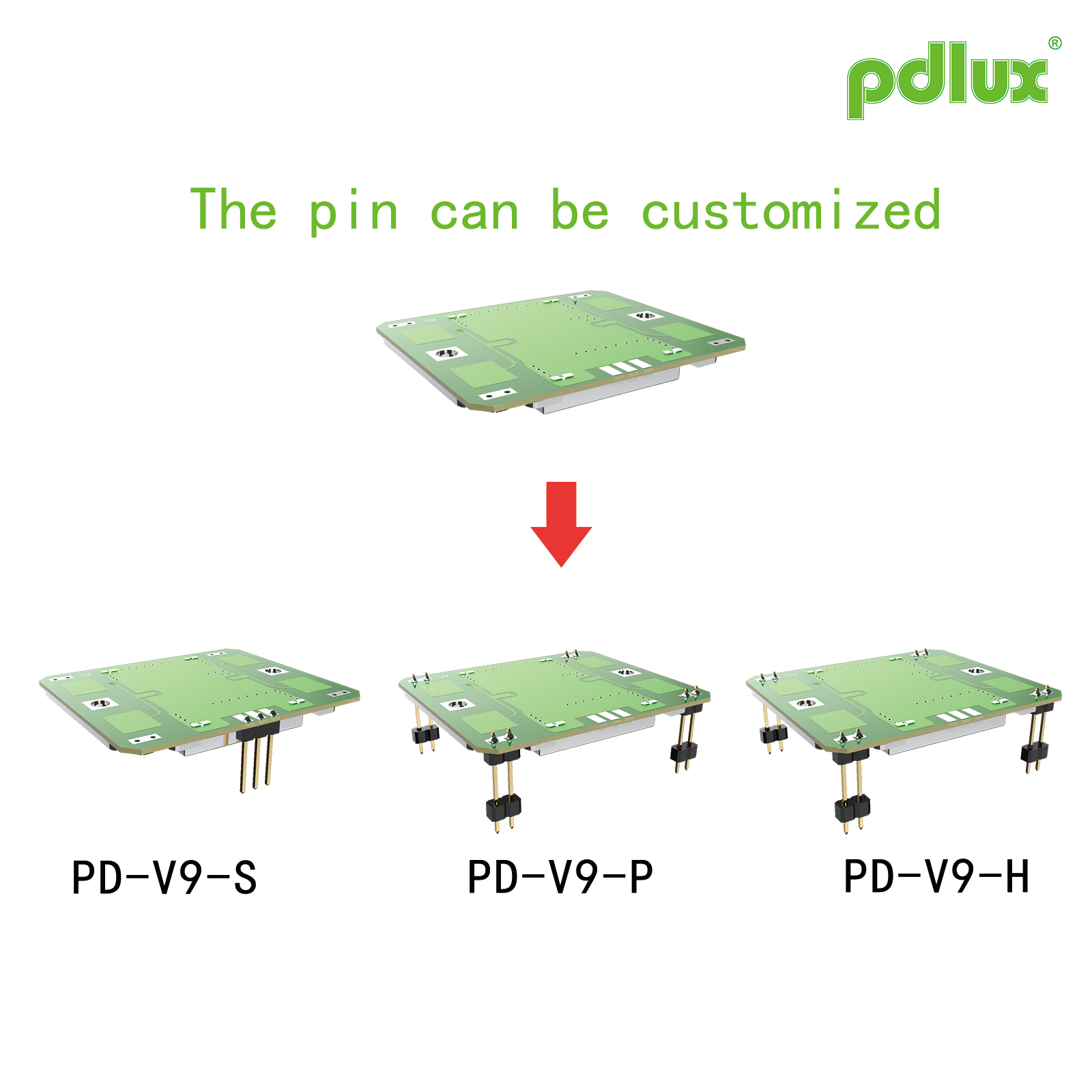

စိတ်ကြိုက်ရွေးချယ်မှု-SMD တပ်ဆင်ခြင်းအတွက် ပင်မပါသော ဗလာ module များကို တောင်းဆိုမှုအရ ရနိုင်ပါသည်။ X3 အရွယ်အစားကို ဝယ်ယူသူ၏ သတ်မှတ်ချက်များအလိုက် စိတ်ကြိုက်ပြုလုပ်နိုင်ပါသည်။

PD-V9 စီးရီးအားလုံးအတွက် စုစည်းထားသော သာလွန်ထူးခြားချက်များ

DRO dielectric resonator oscillator နှင့် integrated patch antenna ဖြင့်တည်ဆောက်ထားပြီး၊ အကွာအဝေးတစ်ခုလုံးသည် တူညီသောသတ်မှတ်ချက်များကို မျှဝေသည်-

· ထောက်ပံ့ရေးဗို့အား- DC5V±0.5V၊ 32mA အောက်တွင် ပုံမှန်လျှပ်စီးကြောင်း။ အလွန်နည်းသော ပါဝါသုံးစွဲမှုအတွက် PWM ပါဝါမုဒ်ကို ပံ့ပိုးထားသည်။

· ပုံမှန် EIRP: 13dBm(20mW)၊ အာရုံခံနိုင်စွမ်း -90dBc၊ ဒုတိယဟာမိုနီ ≤-40dBm

· လည်ပတ်မှုအပူချိန် - -30 ℃ ~ + 55 ℃ ပုံမှန်အကွာအဝေး ၊ -40 ℃ မှ + 80 ℃ အထိ တိုးချဲ့သည် ။

· အလင်းတန်းထောင့်- 36° E-လေယာဉ်၊ 72° H-လေယာဉ်၊ ပြောင်းလွယ်ပြင်လွယ် တပ်ဆင်ခြင်းထောင့်ကို ရရှိနိုင်သည်။

· ကမ္ဘာလုံးဆိုင်ရာစျေးကွက်ခွင့်ပြုချက်အတွက် ETS 300 440 နှင့် ကိုက်ညီသော RoHS အသိအမှတ်ပြု

ကျယ်ပြန့်သော အပလီကေးရှင်းအခြေအနေများ

အလိုအလျောက်တံခါးများ၊ ရွေ့လျားမှု-အာရုံခံမီးများ၊ လုံခြုံရေးအချက်ပြမှုများ၊ IoT ရှိနေခြင်းအာရုံခံကိရိယာများနှင့် မြန်နှုန်းရှာဖွေရေးကိရိယာများအတွက် အကောင်းဆုံးဖြစ်သည်။ ရေဒါ module အဟောင်းများကို အစားထိုးသည့်အခါ အသုံးပြုသူများသည် MCU ကုဒ်ပြန်လည်ပြင်ဆင်ခြင်းမရှိဘဲ အာရုံခံနိုင်စွမ်းဆိုင်ရာပြဿနာများကို ဖြေရှင်းရန်၊ အသုံးပြုသူများသည် ဖွံ့ဖြိုးတိုးတက်မှုကုန်ကျစရိတ်များကို များစွာလျှော့ချပေးရန်အတွက်သာ အသံချဲ့စက်ရရှိမှုကို ပြုပြင်ပြောင်းလဲရန် လိုအပ်ပါသည်။
