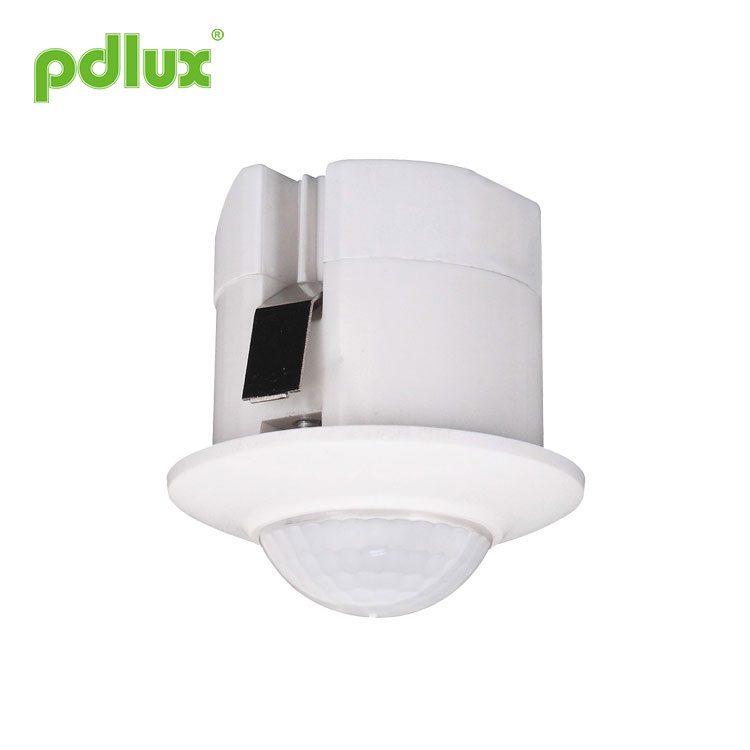

Mini Ceiling Occupancy Infrared Motion Sensor

ကျွန်ုပ်တို့ထံမှ Mini Ceiling Occupancy Infrared Motion Sensor ကို ဝယ်ယူရန် ကြိုဆိုပါသည်။ ဖောက်သည်များထံမှ တောင်းဆိုချက်တိုင်းကို 24 နာရီအတွင်း အကြောင်းပြန်ပါသည်။

မော်ဒယ်:PD-PIR121-Z

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

PD-PIR121-Z အနီအောက်ရောင်ခြည်အာရုံခံကိရိယာ ညွှန်ကြားချက်

ကုန်ပစ္စည်းသတင်းအချက်အလက်

ဤ Mini Ceiling Occupancy Infrared Motion Sensor သည် အဆင့်မြင့် ဒစ်ဂျစ်တယ်စနစ်ဖြင့် ထိန်းချုပ်ထားသော အနီအောက်ရောင်ခြည် pyroelectric intelligent sensor ထုတ်ကုန်တစ်ခုဖြစ်သည်။ ၎င်းသည် ခလုတ်အချက်အလက်ကို တိကျစွာတွက်ချက်ရန် MCU ကိုအသုံးပြုကာ sine wave ၏ သုညအမှတ်တွင် ဖွင့်ရမည့် relay ကို တိကျစွာထိန်းချုပ်ပေးသည်၊ သို့မှသာ တစ်ခုစီတိုင်း၊ load ကိုဖွင့်ထားသည်။ sine wave ၏ သုညအမှတ်တွင်၊ sine wave မြင့်မားသောဗို့အားဖွင့်ခြင်းကို ရှောင်ရှားသောအခါ သမားရိုးကျ ထိန်းချုပ်မုဒ်ကြောင့် ဖြစ်ပေါ်လာသော inrush current ပြဿနာ၊ အထူးသဖြင့် မြင့်မားသော စွမ်းဆောင်ရည်အောက်ရှိ ကြီးမားသော capacitor မှ ထုတ်ပေးသော ကြီးမားသော လက်ရှိပျက်စီးမှု relay ကို၊ ဝန်အောက်ရှိ ဗို့အား။ အထူးသဖြင့် LED မီးချောင်းများ၊ စွမ်းအင်ချွေတာသော မီးလုံးများနှင့် fluorescent မီးလုံးများတွင် လက်ရှိလျှပ်စစ်ဝန်၏ ကွဲပြားမှုကြောင့် capacitance အမျိုးမျိုးရှိသည်။ ဤအရာသည် relay များအတွက် ဘေးအန္တရာယ်တစ်ခုဖြစ်သည်။ တစ်ခါတစ်ရံတွင် 50W LED မီးချောင်းသည် 80 မှ 120A အထိ surge လျှပ်စီးကြောင်းများကို ထုတ်ပေးနိုင်သည်။ 10A သာမန် relay သည် inrush current ၏ 3 ကြိမ်သာ ခံနိုင်ရည်ရှိပြီး ရက်အနည်းငယ်အတွင်း သို့မဟုတ် အကြိမ်များစွာအတွင်း relay ကျိုးသွားဖွယ်ရှိသည်။ အဘယ်ကြောင့်ဆိုသော် စျေးကွက်ရှိ သမားရိုးကျအာရုံခံကိရိယာသည် တိုတောင်းသောသက်တမ်းနှင့် သေးငယ်သော ဝန်လက်ရှိရှိသည်။

ဤပြဿနာကို ကျော်လွှားနိုင်ရန်၊ ဤထုတ်ကုန်သည် sine wave အလားအလာ သုညတွင် ရှိနေသောအခါ ဝန်ကိုဖွင့်ရန် အဆင့်မြင့် ဒစ်ဂျစ်တယ်တိကျမှု တွက်ချက်မှုကို လက်ခံထားသောကြောင့် Load surge current ပြဿနာကို ဖြေရှင်းနိုင်ပြီး ဝန်အားကို လွန်စွာမြှင့်တင်ကာ ထုတ်ကုန်၏ဝန်ဆောင်မှုသက်တမ်းကို ရှည်စေသည်။ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအာရုံခံနည်းပညာ၏ နောက်ဆုံးထိန်းချုပ်မှုနည်းလမ်းသည် မည်သည့်ဝန်ကိုမဆို အလွယ်တကူ ထိန်းချုပ်နိုင်သည်။ ၎င်းသည် အလယ်အလတ်နှင့် တန်ဖိုးကြီးထုတ်ကုန်တစ်ခုဖြစ်သည်။ သမားရိုးကျဗားရှင်းနှင့် နှိုင်းယှဉ်ပါက ကုန်ကျစရိတ် တိုးလာသော်လည်း ထုတ်ကုန်၏ ယုံကြည်စိတ်ချရမှုနှင့် သက်တမ်းသည် အလွန်တိုးမြင့်လာပါသည်။ ဤထုတ်ကုန်သည် စိတ်၏ငြိမ်းချမ်းမှုကို ရွေးချယ်ခြင်းနှင့် ဘေးကင်းမှုကို ရွေးချယ်ခြင်းနှင့် တူညီသည်။

ဤထုတ်ကုန်တွင် switching power supply version နှင့် capacitor step-down version ရှိသည်။ switching power supply ဗားရှင်းတွင် အလုပ်လုပ်သည့်ဗို့အား 100V-277V အထိရှိပြီး standby ပါဝါသုံးစွဲမှု <0.5W ဖြစ်သည်။ မူအရ၊ capacitive step-down ဗားရှင်းတွင် ဗို့အားတစ်ခုတည်းသာရှိနိုင်ပြီး standby ပါဝါသုံးစွဲမှုသည် >0.7W ဖြစ်သည်။ ကုန်ပစ္စည်းတစ်ခုကို ရွေးချယ်တဲ့အခါ ထည့်သွင်းစဉ်းစားသင့်ပါတယ်။

သတ်မှတ်ချက်များ

ပါဝါအရင်းအမြစ်- 220-240VAC 50/60Hz
အဆင့်သတ်မှတ်ထားသောဝန်- 220W. မည်သည့်ဝန်
အချိန်ဆက်တင်- 8S-8Min (ချိန်ညှိနိုင်သော)
အလင်းထိန်းချုပ်မှု- <10LUX~2000LUX (ချိန်ညှိနိုင်သော)
ထောက်လှမ်းမှုအကွာအဝေး(22°C): 3m Max (radii.) (ချိန်ညှိနိုင်သော)

ထောက်လှမ်းထောင့်- 360°
တပ်ဆင်ခြင်းအမြင့် 2.5m~4.5m
အလုပ်အပူချိန် - 10 ~ + 40°C
ထောက်လှမ်း ရွေ့လျားမှု အမြန်နှုန်း- 0.6~1.5m/s
အလုပ်လုပ်သော စိုထိုင်းဆ- <93%RH

အာရုံခံအချက်အလက်

လုပ်ဆောင်ချက်
ထောက်လှမ်းခြင်းအကွက်- ထောက်လှမ်းမှုအကွက်ကို အပေါ်နှင့်အောက်၊ ဘယ်နှင့်ညာ ဝန်ဆောင်မှုအကွက်ဖြင့် ဖွဲ့စည်းထားပြီး၊ ၎င်းကို စားသုံးသူ၏ဆန္ဒအရ ရွေးချယ်နိုင်သည်။ သို့သော် ရွေ့လျားမှု တိမ်းညွှတ်မှုသည် အာရုံခံနိုင်စွမ်းနှင့် အလွန်ဆက်စပ်မှုရှိသည်။

နေ့ရောညပါ ခွဲခြားသတ်မှတ်နိုင်သည်- အလင်းထိန်းချုပ်မှုကို အလုပ်လုပ်သည့်အခါ လွတ်လပ်စွာချိန်ညှိနိုင်သည်။ ၎င်းကို "နေ" အနေအထား (အမြင့်ဆုံး) တွင်ချိန်ညှိသောအခါတွင်နေ့ဘက်နှင့်ညအချိန်တွင်အလုပ်လုပ်နိုင်သည်။ သို့သော် ၎င်းကို "လ" အနေအထား (မိနစ်) တွင် ချိန်ညှိသည့်အခါ 10lux ထက်နည်းသော light control တွင်သာ အလုပ်လုပ်နိုင်သည်။ ချိန်ညှိမှုပုံစံအတွက်၊ စမ်းသပ်မှုပုံစံကို ကိုးကားပါ။

အချိန်နှောင့်နှေးမှုကို စဉ်ဆက်မပြတ် ထည့်သွင်းနိုင်သည်- ပထမအကြိမ်ပြီးနောက် ဒုတိယ induction အချက်ပြမှုကို လက်ခံရရှိသောအခါ၊ ကျန်ပထမအကြိမ်နှောင့်နှေးမှု၏ အခြေခံတွင် နောက်ထပ်တစ်ကြိမ် အချိန်ကို တွက်ချက်ပါမည်။(သတ်မှတ်ချိန်)

Light-control potentiometer (LUX): ၎င်း၏တန်ဖိုးကိုတိုးရန် လက်ယာရစ် ခလုတ်၊ ၎င်း၏တန်ဖိုးကို လျှော့ချရန် ခလုတ်ကို လက်ယာရစ်ဆန့်ကျင်သည်။

အချိန်ပိုတက်တီယိုမီတာ (TIME): ၎င်း၏တန်ဖိုးကိုတိုးမြှင့်ရန် လက်ကိုင်ခလုတ်ကို လက်ယာရစ်၊ အမြင့်ဆုံးနှောင့်နှေးချိန်သည် 8 မိနစ်ဖြစ်သည်။ ၎င်း၏တန်ဖိုးကို လျှော့ချရန် ခလုတ်ကို လက်ယာရစ်ဆန့်ကျင်သည်၊ အနည်းဆုံးနှောင့်နှေးချိန်သည် 8 စက္ကန့်ဖြစ်သည်။

အာရုံခံနိုင်စွမ်းပိုတက်တီယိုမီတာ (SENS)- ၎င်း၏တန်ဖိုးကို တိုးမြှင့်ရန်အတွက် လက်ကိုင်ခလုတ်ကို လက်ယာရစ်၊ အများဆုံးအကွာအဝေးမှာ 3m(radii.) ဖြစ်သည်။

တပ်ဆင်ခြင်း (အောက်ပါပုံတွင်ကြည့်ပါ)
ပါဝါပိတ်လိုက်ပါ။
ပါဝါကြိုးနှင့် ထိန်းချုပ်လိုင်းတွင် ချည်ထားသော ပြွန်များကို တပ်ဆင်ပါ။
ချိတ်ဆက်-လိုင်းပုံသဏ္ဍာန်အရ ပါဝါနှင့်ဝန်ကို အာရုံခံကိရိယာဖြင့် ချိတ်ဆက်ပါ။

စမ်း

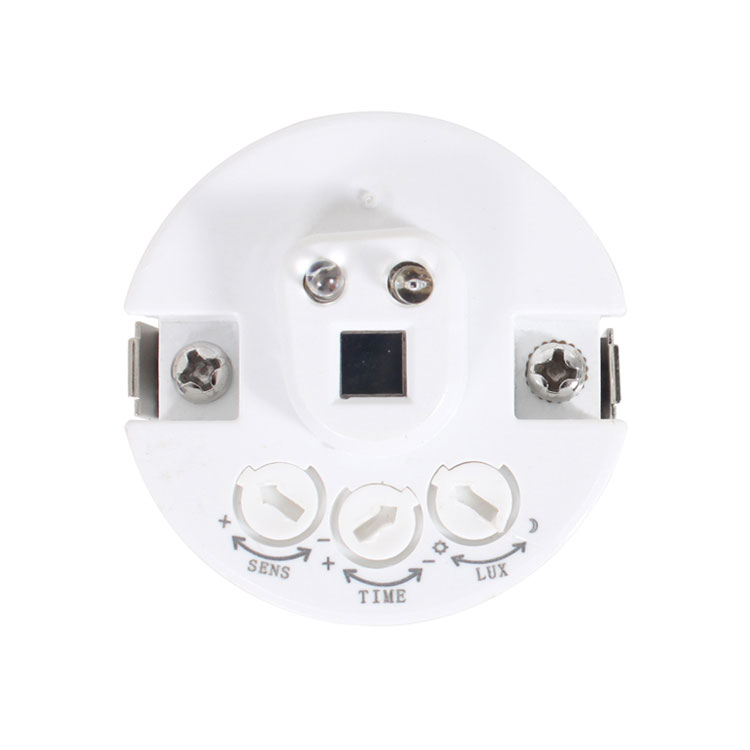

① SENS- ထောက်လှမ်းမှုအပိုင်းကို ချိန်ညှိပါ။ တိုးလာရန် နာရီလက်တံအတိုင်း လှည့်ကာ လျှော့ချရန် လက်ယာရစ် ဆန့်ကျင်ဘက်သို့ လှည့်ပါ။ မိနစ်သို့ကွေ့သည့်အခါ 1 မီတာဖြစ်ပြီး အမြင့်ဆုံးသို့လှည့်သည့်အခါ 6 မီတာဖြစ်သည်။
② TIME- ဝန်အလုပ်၏ အချိန်ဆက်တင်ကို ချိန်ညှိပါ။ တိုးလာရန် နာရီလက်တံအတိုင်း လှည့်ကာ လျှော့ချရန် လက်ယာရစ် ဆန့်ကျင်ဘက်သို့ လှည့်ပါ။ အချိန်ဆက်တင်သည် အမြင့်ဆုံးသို့လှည့်သည့်အခါ 8 မိနစ်ခန့်ဖြစ်ပြီး၊ မိနစ်သို့လှည့်သည့်အခါ အချိန်ဆက်တင်သည် 8 စက္ကန့်ခန့်ဖြစ်သည်။
③ LUX- အလုပ်လုပ်သောအလင်းရောင်ကို ချိန်ညှိပါ။ တိုးလာရန် နာရီလက်တံအတိုင်း လှည့်ကာ လျှော့ချရန် လက်ယာရစ် ဆန့်ကျင်ဘက်သို့ လှည့်ပါ။ min သို့လှည့်သောအခါ၊ ၎င်းသည် 10LUX ခန့်အလင်းထိန်းချုပ်မှုအောက်တွင်သာအလုပ်လုပ်မည်ဖြစ်ပြီး၊ အမြင့်ဆုံးသို့လှည့်သောအခါ၊ ၎င်းသည် မည်သည့်အလင်းထိန်းချုပ်မှုမဆိုလုပ်ဆောင်နိုင်သည်။

သတိပြုရန်-ဤထုတ်ကုန်ကိုအသုံးပြုသောအခါ၊ ကျေးဇူးပြု၍ sensitivity ကိုသင်လိုအပ်သောသင့်လျော်သောအနေအထားသို့ချိန်ညှိပါ၊ ကျေးဇူးပြု၍ sensitivity ကိုအမြင့်ဆုံးသို့မချိန်ညှိပါနှင့်၊ ထုတ်ကုန်သည်ပုံမှန်မဟုတ်သောရွေ့လျားမှုကြောင့်အလုပ်မလုပ်ခြင်းမှရှောင်ရှားပါ။ sensitivity မြင့်မားသောကြောင့်မှားယွင်းသောလှုပ်ရှားမှုကိုအလွယ်တကူရှာဖွေနိုင်သည်။ သစ်ရွက်များနှင့် ကုလားကာများ၊ တိရိစ္ဆာန်ငယ်လေးများနှင့် ပါဝါလိုင်းနှင့် လျှပ်စစ်ပစ္စည်းများ ဝင်ရောက်စွက်ဖက်ခြင်းဖြင့် မှားယွင်းသော ရွေ့လျားမှု။ ဦးဆောင်သူအားလုံးသည် ပုံမှန်အလုပ်မလုပ်ပါ။
ထုတ်ကုန် ပုံမှန်အလုပ်မလုပ်သောအခါ၊ ကျေးဇူးပြု၍ အာရုံခံနိုင်စွမ်းကို သင့်လျော်စွာ လျှော့ချရန် ကြိုးစားပြီးနောက် ၎င်းကို စမ်းသပ်ပါ။

တပ်ဆင်မှုကို အာရုံစိုက်ပါ။

မှတ်စုများ

လျှပ်စစ်ပညာရှင် သို့မဟုတ် အတွေ့အကြုံရှိသူက တပ်ဆင်နိုင်သည်။
မငြိမ်မသက်ဖြစ်နေသော အရာများကို တပ်ဆင်မှုအခြေခံ-မျက်နှာဟု မှတ်ယူ၍မရပါ။
ထောက်လှမ်းမှုပြတင်းပေါက်ရှေ့တွင် ထောက်လှမ်းမှုကို အကျိုးသက်ရောက်စေသည့် အတားအဆီး သို့မဟုတ် မငြိမ်မသက်ဖြစ်စေမည့် အရာများ မရှိသင့်ပါ။
ဥပမာ- လေအေးပေးစက်၊ ဗဟိုအပူပေးသည့်နေရာများအနီးတွင် တပ်ဆင်ခြင်းကို ရှောင်ကြဉ်ပါ။
တပ်ဆင်ပြီးနောက် အထစ်အငေါ့တွေ့ပါက သင့်လုံခြုံရေးအတွက် အဖုံးကို မဖွင့်ပါနှင့်။

မှတ်ချက်
1. အာရုံခံကိရိယာကို လူသားများ ပုံမှန်ရွေ့လျားနေသည့် နေရာတွင် ထားပါ။
2. ပိုမိုတိကျသောအလင်းရောင်ဆက်တင်ကိုရရှိရန်အတွက် အာရုံခံကိရိယာမျက်နှာကို ပတ်ဝန်းကျင်အလင်းရောင်၏အနေအထားတွင်ထားပါ။
3. အချိန်နှောင့်နှေးမှုအတွင်း အချက်ပြအချက်ပြမှုကို ထပ်မံတွေ့ရှိပါက၊ အချိန်နှောင့်နှေးမှုသည် လိမ်လည်မှုလွန်သွားမည်ဖြစ်သည်။

ပြဿနာအချို့ကို ဖြေရှင်းနည်း
ဝန်အလုပ်မလုပ်ပါ
a- ပါဝါနှင့်ဝန်ကိုစစ်ဆေးပါ။
b: load ကောင်းရင်
c- အလုပ်လုပ်သောအလင်းရောင်သည် ပတ်ဝန်းကျင်အလင်းရောင်နှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။

အာရုံခံနိုင်စွမ်း ညံ့ဖျင်းသည်-
a- ထောက်လှမ်းမှုပြတင်းပေါက်ရှေ့တွင် အချက်ပြမှုများလက်ခံရရှိရန် ထိုအကျိုးသက်ရောက်မှုအဟန့်အတားရှိမရှိ စစ်ဆေးပါ။
b- ပတ်ဝန်းကျင် အပူချိန် အရမ်းမြင့်သလား စစ်ဆေးပါ။
c- အချက်ပြမှုရင်းမြစ်သည် ထောက်လှမ်းခြင်းအကွက်များတွင် ရှိ၊ မရှိ စစ်ဆေးပါ။
ဃ- ရွေ့လျားမှု တိမ်းညွှတ်မှု မှန်လျှင်။

အာရုံခံကိရိယာသည် ဝန်ကို အလိုအလျောက် ပိတ်၍မရပါ။
a- ထောက်လှမ်းမှုနယ်ပယ်တွင် စဉ်ဆက်မပြတ်အချက်ပြမှုရှိနေပါက။
b- အချိန်နှောင့်နှေးလျှင် အကြာဆုံးဟု သတ်မှတ်သည်။
c: ပါဝါသည် ညွှန်ကြားချက်နှင့် ကိုက်ညီပါက။
ဃ- အာရုံခံကိရိယာအနီးရှိ လေအပူချိန် ပြောင်းလဲပါက၊ ဥပမာ လေအေးပေးစက် သို့မဟုတ် ဗဟိုအပူပေးခြင်း စသည်တို့။

● ပရော်ဖက်ရှင်နယ်ထည့်သွင်းမှုဖြင့် အတည်ပြုပါ။
● တပ်ဆင်ခြင်းနှင့် ဖယ်ရှားခြင်းလုပ်ငန်းမစမီ ပါဝါထောက်ပံ့မှုကို ဖြတ်တောက်ပါ။
● ဘေးကင်းစေရန်အတွက် ပါဝါဖြတ်ထားကြောင်း သေချာပါစေ။
● မလျော်ကန်သော လည်ပတ်မှုများကြောင့် ဆုံးရှုံးမှုများ ဖြစ်ပေါ်လာပါက ထုတ်လုပ်သူသည် မည်သည့် တာဝန်မှ မယူပါ။

ဤလက်စွဲစာအုပ်သည် ဤထုတ်ကုန်၏ လက်ရှိအကြောင်းအရာပရိုဂရမ်အတွက်ဖြစ်ပြီး၊ ထုတ်လုပ်သူအား အသိပေးခြင်းမရှိဘဲ ပြောင်းလဲမှုများနှင့် ပြုပြင်မွမ်းမံမှုများ ရှိနေပါသည်။
ကျွန်ုပ်တို့၏ခွင့်ပြုချက်မရှိဘဲ ဤညွှန်ကြားချက်ကို အခြားရည်ရွယ်ချက်များအတွက် ကူးယူခြင်းမပြုသင့်ပါ။
