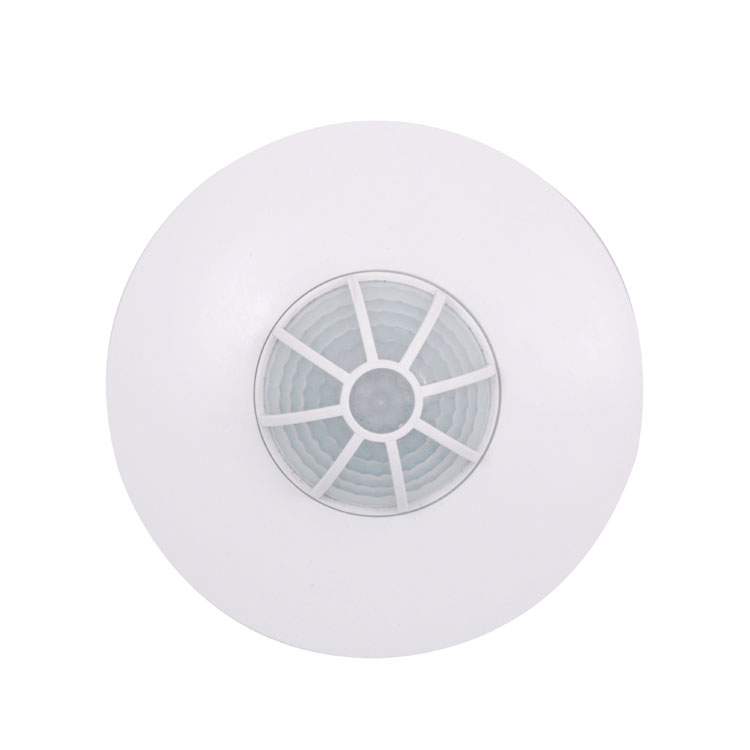

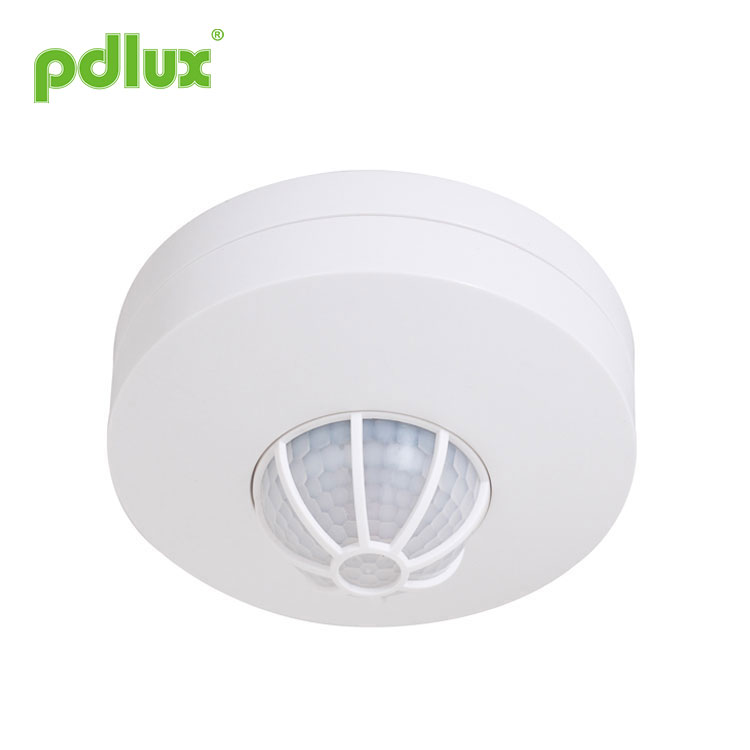

IR Infrared Induction Sensor Switch
အောက်ဖော်ပြပါသည် IR Infrared Induction Sensor Switch ၏ နိဒါန်းတစ်ခုဖြစ်ပါသည်၊ IR Infrared Induction Sensor Switch ကို သင့်အား ပိုမိုကောင်းမွန်စွာ နားလည်နိုင်ရန် ကူညီပေးမည်ဟု မျှော်လင့်ပါသည်။ ပိုမိုကောင်းမွန်သောအနာဂတ်ကို အတူတကွဖန်တီးရန် ကျွန်ုပ်တို့နှင့် ဆက်လက်ပူးပေါင်းလုပ်ဆောင်ရန် မိတ်ဟောင်းမိတ်သစ်များကို ကြိုဆိုပါသည်။
မော်ဒယ်:PD-PIR102-Z
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
အနှစ်ချုပ်
ဤ IR Infrared Induction Sensor Switch သည် အဆင့်မြင့် ဒစ်ဂျစ်တယ်စနစ်ဖြင့် ထိန်းချုပ်ထားသော အနီအောက်ရောင်ခြည် pyroelectric ဉာဏ်ရည်ဥာဏ်သွေး အာရုံခံကိရိယာ ထုတ်ကုန်တစ်ခုဖြစ်သည်။ ဤထုတ်ကုန်သည် ရိုးရိုးအာရုံခံကိရိယာတစ်ခု၏ အာရုံခံနိုင်စွမ်းထက် နှစ်ဆနီးပါးရှိသော အာရုံခံနိုင်စွမ်းထက် နှစ်ဆနီးပါးရှိသော ခလုတ်ကို တိကျစွာတွက်ချက်ရန်နှင့် တိကျမှန်ကန်စွာ တွက်ချက်ရန် MCU ကို အသုံးပြုသည်။ sine wave ၏ သုညအမှတ်တွင် ဖွင့်ရမည့် relay ကို ထိန်းချုပ်သည်၊ ထို့ကြောင့် load တစ်ခုစီကို ဖွင့်ထားသည်။ sine wave ၏ သုညအမှတ်တွင်၊ sine wave မြင့်မားသောဗို့အားဖွင့်ခြင်းကို ရှောင်ရှားသောအခါ သမားရိုးကျ ထိန်းချုပ်မုဒ်ကြောင့် ဖြစ်ပေါ်လာသော inrush current ပြဿနာ၊ အထူးသဖြင့် မြင့်မားသော စွမ်းဆောင်ရည်အောက်ရှိ ကြီးမားသော capacitor မှ ထုတ်ပေးသော ကြီးမားသော လက်ရှိပျက်စီးမှု relay ကို၊ ဝန်အောက်ဗို့။ |
|
ဤပြဿနာကို ကျော်လွှားနိုင်ရန်၊ ဤထုတ်ကုန်သည် sine wave အလားအလာ သုညတွင် ရှိနေသောအခါ ဝန်ကိုဖွင့်ရန် အဆင့်မြင့် ဒစ်ဂျစ်တယ်တိကျမှု တွက်ချက်မှုကို လက်ခံထားသောကြောင့် Load surge current ပြဿနာကို ဖြေရှင်းနိုင်ပြီး ဝန်အားကို လွန်စွာမြှင့်တင်ကာ ထုတ်ကုန်၏ဝန်ဆောင်မှုသက်တမ်းကို ရှည်စေသည်။ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအာရုံခံနည်းပညာ၏ နောက်ဆုံးထိန်းချုပ်မှုနည်းလမ်းသည် မည်သည့်ဝန်ကိုမဆို အလွယ်တကူ ထိန်းချုပ်နိုင်သည်။ ၎င်းသည် အလယ်အလတ်နှင့် တန်ဖိုးကြီးထုတ်ကုန်တစ်ခုဖြစ်သည်။ သမားရိုးကျဗားရှင်းနှင့် နှိုင်းယှဉ်ပါက ကုန်ကျစရိတ် တိုးလာသော်လည်း ထုတ်ကုန်၏ ယုံကြည်စိတ်ချရမှုနှင့် သက်တမ်းသည် အလွန်တိုးမြင့်လာပါသည်။ ဤထုတ်ကုန်သည် စိတ်၏ငြိမ်းချမ်းမှုကို ရွေးချယ်ခြင်းနှင့် ဘေးကင်းမှုကို ရွေးချယ်ခြင်းနှင့် တူညီသည်။
ဤထုတ်ကုန်တွင် switching power supply version နှင့် capacitor step-down version ရှိသည်။ switching power supply ဗားရှင်းတွင် အလုပ်လုပ်သည့်ဗို့အား 100V-277V အထိရှိပြီး standby ပါဝါသုံးစွဲမှု <0.5W ဖြစ်သည်။ မူအရ၊ capacitive step-down ဗားရှင်းတွင် ဗို့အားတစ်ခုတည်းသာရှိနိုင်ပြီး standby ပါဝါသုံးစွဲမှုသည် >0.7W ဖြစ်သည်။ ကုန်ပစ္စည်းတစ်ခုကို ရွေးချယ်တဲ့အခါ ထည့်သွင်းစဉ်းစားသင့်ပါတယ်။
သတ်မှတ်ချက်များ
ပါဝါအရင်းအမြစ်- 220-240VAC၊ 50Hz/60Hz 100-130VAC၊ 50Hz/60Hz ဝန်အားလုံး : 1200W Max. (220-240VAC) 800W Max (100-130VAC) အချိန်သတ်မှတ်ခြင်း- 10sec-12min(ချိန်ညှိနိုင်သော) အလင်းထိန်းချုပ်မှု- <10LUX-2000LUX (ချိန်ညှိနိုင်သော) |
ထောက်လှမ်းမှုအကွာအဝေး(22°C): 1-8m (radii.)(ချိန်ညှိနိုင်သော) ထောက်လှမ်းထောင့်- 360o (မျက်နှာကျက် တပ်ဆင်ခြင်း) တပ်ဆင်ခြင်းအမြင့် 2.5-4.5 မီတာ အလုပ်အပူချိန် - 10°C မှ +40°C အလုပ်လုပ်သော စိုထိုင်းဆ- <93%RH အာရုံခံလှုပ်ရှားမှုအမြန်နှုန်း- 0.6-1.5m/s |
အာရုံခံကိရိယာ LED-
1. စက္ကန့် 30 ကြာ ပါဝါဖွင့်ပြီးနောက်၊ ၎င်းသည် ပုံမှန် induction အခြေအနေသို့ ရောက်ရှိလာသည်။ ထိုအချိန်တွင် LED မီးများ flash သည်။
စက္ကန့်တိုင်း။
2. ယူနစ်သည် အာရုံခံအချက်ပြမှုကို လက်ခံရရှိသောအခါတွင် တစ်ကြိမ်လင်းသည်။
လုပ်ဆောင်ချက်
LUX ချိန်ညှိမှု-
LUX သည် ပတ်ဝန်းကျင်၏ အလင်းရောင်ကို ရည်ညွှန်းသည်။ LUX ချိန်ညှိမှုခလုတ်ကို ချိန်ညှိခြင်းသည် အာရုံခံကိရိယာကို induction သို့ သင်ရယူလိုသည့် မည်သည့်အလင်းရောင်ကို ရွေးချယ်နိုင်စေမည်ဖြစ်သည်။ ကိုယ်နဲ့ လိုက်ဖက်တဲ့ အလေ့အကျင့်ကို ရွေးချယ်ပါ။
20LUX ဖြေရှင်းချက်တွင် ရွေးချယ်မှုအချို့ကို တောက်ပစေမည်ဖြစ်သည်။ အချို့က 50LUX ပတ်ဝန်းကျင်အလင်းရောင်ကို inductive အလင်းရောင်အဖြစ်ရွေးချယ်ကြပြီး အချို့က LUX ချိန်ညှိမှုခလုတ်ကို အများဆုံးချိန်ညှိထားသရွေ့ အချိန်မရွေး inductive အလင်းရောင်အဖြစ် ရွေးချယ်ကြသည်။
အချိန်ချိန်ညှိမှု-
အာရုံခံကိရိယာသည် အလင်းရောင်ကို အာရုံခံပြီးနောက် အချိန်ချိန်ညှိရန်အတွက် အချိန်ချိန်ညှိခလုတ်ကို အသုံးပြုပြီး အသုံးပြုသူသည် နှောင့်နှေးသည့်အချိန်ကို ကျိုးကြောင်းဆီလျော်စွာ ရွေးချယ်နိုင်သည်။
အာရုံခံအချက်အလက်

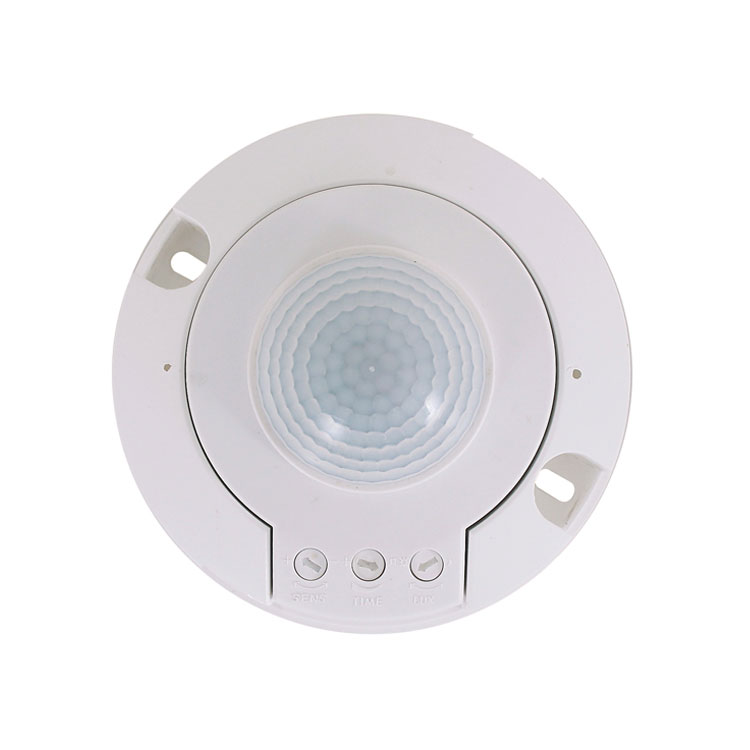

ခလုတ်များ ဆက်တင်
① SENS- ထောက်လှမ်းမှုအပိုင်းကို ချိန်ညှိပါ။ တိုးလာရန် နာရီလက်တံအတိုင်း လှည့်ကာ လျှော့ချရန် လက်ယာရစ် ဆန့်ကျင်ဘက်သို့ လှည့်ပါ။ မိနစ်မှကွေ့သည့်အခါ 1 မီတာဖြစ်ပြီး အမြင့်ဆုံးသို့လှည့်သည့်အခါ 8 မီတာဖြစ်သည်။
② TIME- ဝန်အလုပ်၏ အချိန်ဆက်တင်ကို ချိန်ညှိပါ။ တိုးလာရန် နာရီလက်တံအတိုင်း လှည့်ကာ လျှော့ချရန် လက်ယာရစ် ဆန့်ကျင်ဘက်သို့ လှည့်ပါ။ အချိန်ဆက်တင်သည် အမြင့်ဆုံးသို့လှည့်သည့်အခါ 12 မိနစ်ခန့်ဖြစ်ပြီး၊ မိနစ်သို့လှည့်သည့်အခါ အချိန်ဆက်တင်သည် 10 စက္ကန့်ခန့်ဖြစ်သည်။
③ LUX- အလုပ်လုပ်သောအလင်းရောင်ကို ချိန်ညှိပါ။ တိုးလာရန် နာရီလက်တံအတိုင်း လှည့်ကာ လျှော့ချရန် လက်ယာရစ် ဆန့်ကျင်ဘက်သို့ လှည့်ပါ။ min သို့လှည့်သောအခါ၊ ၎င်းသည် 10LUX ခန့်အလင်းထိန်းချုပ်မှုအောက်တွင်သာအလုပ်လုပ်မည်ဖြစ်ပြီး၊ အမြင့်ဆုံးသို့လှည့်သောအခါ၊ ၎င်းသည် မည်သည့်အလင်းထိန်းချုပ်မှုမဆိုလုပ်ဆောင်နိုင်သည်။
သတိပြုရန်- ဤထုတ်ကုန်ကိုအသုံးပြုသည့်အခါ၊ သင်လိုအပ်သော သင့်လျော်သောအနေအထားသို့ sensitivity ကို ချိန်ညှိပါ၊ ကျေးဇူးပြု၍ sensitivity ကိုအမြင့်ဆုံးသို့မချိန်ညှိပါနှင့်၊ ထုတ်ကုန်သည် မှားယွင်းသောရွေ့လျားမှုကြောင့် ပုံမှန်အလုပ်မလုပ်ခြင်းကို ရှောင်ရှားပါ။ sensitivity မြင့်မားလွန်းသောကြောင့် အမှားကိုအလွယ်တကူသိရှိနိုင်သည်။ သစ်ရွက်များနှင့် ကုလားကာများ၊ တိရိစ္ဆာန်လေးများ လေတိုက်၍ ရွေ့လျားမှုနှင့် ဓာတ်အားလိုင်းနှင့် လျှပ်စစ်ပစ္စည်းများ အနှောင့်အယှက်ပေးခြင်းဖြင့် မှားယွင်းသော ရွေ့လျားမှု။ ဦးဆောင်သူအားလုံးသည် ပုံမှန်အလုပ်မလုပ်ပါ။
ထုတ်ကုန် ပုံမှန်အလုပ်မလုပ်သောအခါ၊ ကျေးဇူးပြု၍ အာရုံခံနိုင်စွမ်းကို သင့်လျော်စွာ လျှော့ချရန် ကြိုးစားပြီးနောက် ၎င်းကို စမ်းသပ်ပါ။
တပ်ဆင်ခြင်းလမ်းညွှန် (၁) ပါဝါပိတ်ခလုတ်ကို မတပ်ဆင်မီ၊ (၂) အပေါ်အဖုံးကို နာရီလက်တံနှင့်ဆန့်ကျင်ပြီး လှည့်ကာ ချွတ်ပါ၊ အောက်ခြေအဖုံးကို ပြင်ဆင်သည့်ဝက်အူများကို တင်းကျပ်ပါ။(၃) ဝက်အူ(like①)ဖြင့် ရွေးချယ်ထားသော အနေအထားတွင် အောက်ခြေအဖုံးကို တပ်ဆင်ပါ။ (4) ချိတ်ဆက်-ဝါယာကြိုးပုံသဏ္ဍာန်အရ ပါဝါဝါယာကြိုးကို ချိတ်ဆက်ပြီး အာရုံခံကိရိယာရှိ ချိတ်ဆက်လိုင်းကော်လံသို့ ဝိုင်ယာကြိုးတင်ပါ။ (5) အာရုံခံကိရိယာပေါ်တွင် ခလုတ်ထိပ်ဖုံးကို လက်ယာရစ် (②ကဲ့သို့) တင်းကျပ်စွာ လှည့်ပါ၊ တပ်ဆင်ခြင်း ပြီးပါပြီ။ |
|
မှတ်ချက်
လျှပ်စစ်ပညာရှင် သို့မဟုတ် အတွေ့အကြုံရှိသူမှ တပ်ဆင်ရမည်။
မငြိမ်သက်သော အရာဝတ္ထုများတွင် ၎င်းကို ထည့်သွင်းခြင်းမှ ရှောင်ကြဉ်ပါ။
ထောက်လှမ်းမှုပြတင်းပေါက်၏ရှေ့တွင် အတားအဆီးနှင့် ရွေ့လျားနေသည့်အရာဝတ္ထုကို မတွေ့သင့်ပါ။ လေအေးပေးစက်၊ ဗဟိုအပူပေးသည့်နေရာများကဲ့သို့သော လေအပူချိန်ပြောင်းလဲမှုဇုန်များအနီးတွင် တပ်ဆင်ခြင်းကို ရှောင်ကြဉ်ပါ။
သင့်ဘေးကင်းရေးကို ထည့်သွင်းစဉ်းစားပြီး တပ်ဆင်ပြီးနောက် အထစ်အငေါ့တွေ့သောအခါ အဖုံးကို မဖွင့်ပါနှင့်။
ထုတ်ကုန်နှင့် ညွှန်ကြားချက်ကြားတွင် ကွာခြားမှုရှိပါက ထုတ်ကုန်ကို အဓိကအားဖြင့် ကိုးကားပါ။
ပြဿနာအချို့ကို ဖြေရှင်းနည်း
ဝန်အလုပ်မလုပ်ပါ
a ကျေးဇူးပြု၍ ပါဝါအား စစ်ဆေးပြီး ချိတ်ဆက်မှု မှန်ကန်ကြောင်း စစ်ဆေးပါ။
ခ ဝန်အား ကောင်းသလား စစ်ဆေးပါ။
ဂ။ သိရှိပြီးနောက်ရှိုးမီးခွက်သည် ၎င်း၏အမြန်နှုန်းကို အရှိန်မြှင့်လာကြောင်း စစ်ဆေးပါ။
ဃ။ အလုပ်လုပ်သောအလင်းရောင်သည် အလင်းထိန်းချုပ်မှုနှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။
အာရုံခံနိုင်စွမ်း ညံ့ဖျင်းသည်-
a အချက်ပြမှုများကို လက်ခံရရှိရန် ထောက်လှမ်းခြင်းဝင်းဒိုးရှေ့တွင် အတားအဆီးရှိမရှိ စစ်ဆေးပါ။
ခ ပတ်ဝန်းကျင် အပူချိန် မြင့်မားခြင်း ရှိ၊ မရှိ စစ်ဆေးပါ။
c. အချက်ပြမှုရင်းမြစ်သည် ထောက်လှမ်းခြင်းအကွက်များတွင် ရှိ၊မရှိ စစ်ဆေးပါ။
ဃ။ တပ်ဆင်မှု အမြင့်သည် ညွှန်ကြားချက်တွင် ပြထားသည့် အမြင့်နှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။
င ရွေ့လျားနေသော တိမ်းညွှတ်မှု မှန်ကန်မှုရှိမရှိ စစ်ဆေးပါ။
အာရုံခံကိရိယာသည် ဝန်ကို အလိုအလျောက် ပိတ်၍မရပါ။
a ထောက်လှမ်းမှုအကွက်များတွင် စဉ်ဆက်မပြတ်အချက်ပြမှုများရှိမရှိ စစ်ဆေးပါ။
ခ အချိန်ဆက်တင်ကို အကြာဆုံးသတ်မှတ်ထားခြင်းရှိမရှိ စစ်ဆေးပါ။
c. ပါဝါသည် ညွှန်ကြားချက်နှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။
ဃ။ လေအေးပေးစက် သို့မဟုတ် ဗဟိုအပူပေးသည့် စသည်တို့ကဲ့သို့ အာရုံခံကိရိယာအနီးတွင် အပူချိန်ပြောင်းလဲမှုရှိမရှိ စစ်ဆေးပါ။
● ပရော်ဖက်ရှင်နယ်ထည့်သွင်းမှုဖြင့် အတည်ပြုပါ။
● တပ်ဆင်ခြင်းနှင့် ဖယ်ရှားခြင်းလုပ်ငန်းမစမီ ပါဝါထောက်ပံ့မှုကို ဖြတ်တောက်ပါ။
● ဘေးကင်းစေရန်အတွက် ပါဝါဖြတ်ထားကြောင်း သေချာပါစေ။
● မလျော်ကန်သော လည်ပတ်မှုများကြောင့် ဆုံးရှုံးမှုများ ဖြစ်ပေါ်လာပါက ထုတ်လုပ်သူသည် မည်သည့် တာဝန်မှ မယူပါ။
ဤလက်စွဲစာအုပ်သည် ဤထုတ်ကုန်၏ လက်ရှိအကြောင်းအရာပရိုဂရမ်အတွက်ဖြစ်ပြီး၊ ထုတ်လုပ်သူအား အသိပေးခြင်းမရှိဘဲ ပြောင်းလဲမှုများနှင့် ပြုပြင်မွမ်းမံမှုများ ရှိနေပါသည်။
ကျွန်ုပ်တို့၏ခွင့်ပြုချက်မရှိဘဲ ဤညွှန်ကြားချက်ကို အခြားရည်ရွယ်ချက်များအတွက် ကူးယူခြင်းမပြုသင့်ပါ။
