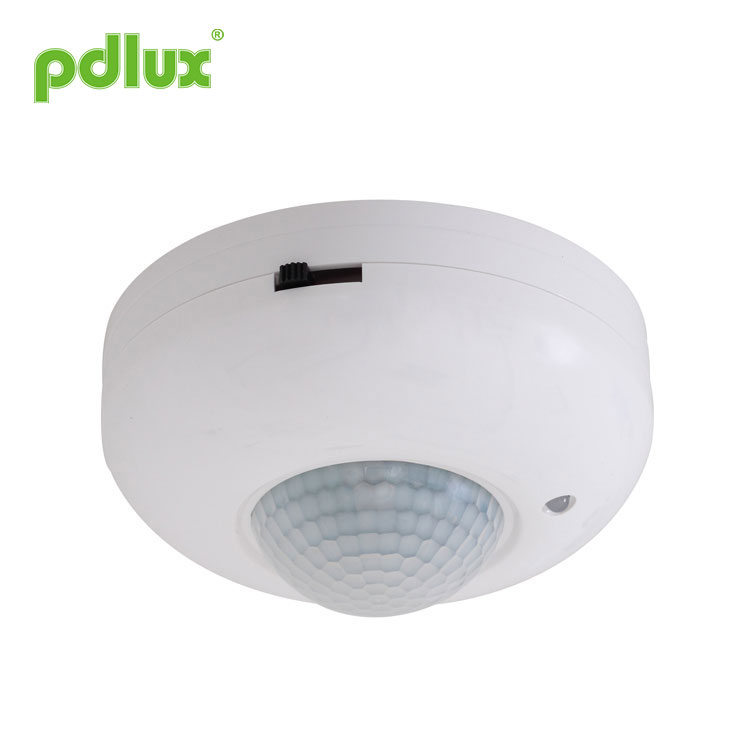

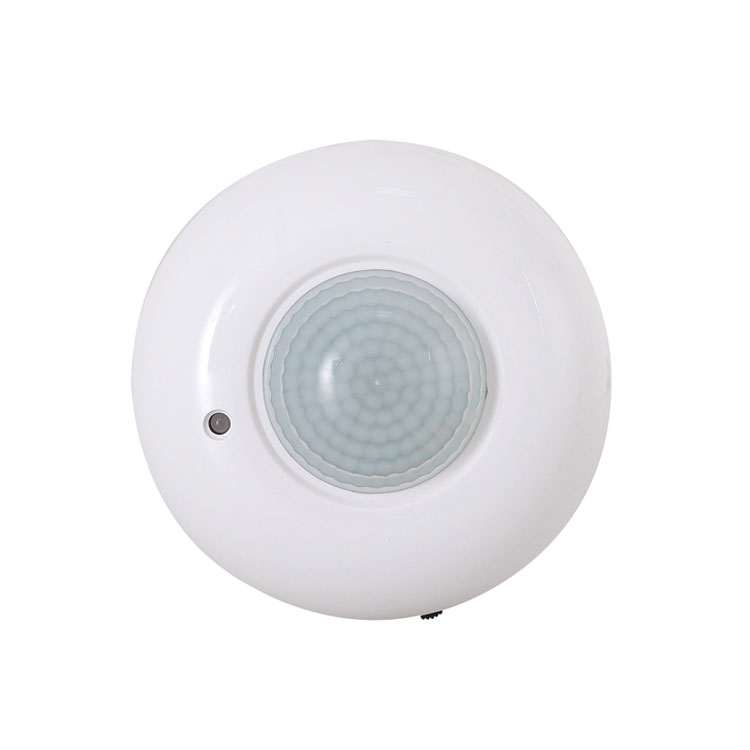

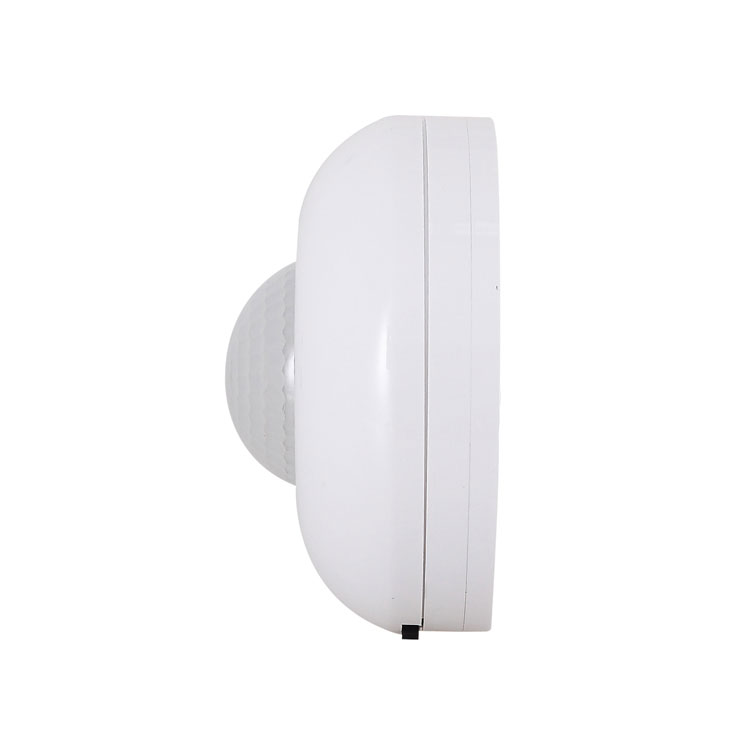

Ceiling Mount Infrared လှုပ်ရှားမှုအာရုံခံကိရိယာ
အောက်ဖော်ပြပါသည် Ceiling Mount Infrared Motion Sensor ၏ နိဒါန်းတစ်ခုဖြစ်ပါသည်၊၊ သင့်အား Ceiling Mount Infrared Motion Sensor ကို ပိုမိုကောင်းမွန်စွာ နားလည်နိုင်စေရန် ကျွန်ုပ်မျှော်လင့်ပါသည်။
မော်ဒယ်:PD-PIR120-Z
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
ဤ Ceiling Mount Infrared Motion Sensor သည် အဆင့်မြင့် ဒစ်ဂျစ်တယ်စနစ်ဖြင့် ထိန်းချုပ်ထားသော အနီအောက်ရောင်ခြည် pyroelectric ဥာဏ်ရည်ဥာဏ်သွေး အာရုံခံကိရိယာ ထုတ်ကုန်တစ်ခုဖြစ်သည်။ ဤထုတ်ကုန်သည် ရိုးရိုးအာရုံခံကိရိယာတစ်ခု၏ အာရုံခံနိုင်စွမ်းထက် နှစ်ဆနီးပါးရှိသော အာရုံခံနိုင်စွမ်းထက် နှစ်ဆနီးပါးရှိသော ခလုတ်ကို တိကျစွာတွက်ချက်ရန်နှင့် တိကျမှန်ကန်စွာ တွက်ချက်ရန် MCU ကို အသုံးပြုထားသည်။ sine wave ၏ သုညအမှတ်တွင် ဖွင့်ရမည့် relay ကို ထိန်းချုပ်သည်၊ သို့မှသာ load တစ်ခုစီကို ဖွင့်ထားသည်။ sine wave ၏ သုညအမှတ်တွင်၊ sine wave မြင့်မားသောဗို့အားဖွင့်ခြင်းကို ရှောင်ရှားသောအခါ သမားရိုးကျ ထိန်းချုပ်မုဒ်ကြောင့် ဖြစ်ပေါ်လာသော inrush current ပြဿနာ၊ အထူးသဖြင့် မြင့်မားသော စွမ်းဆောင်ရည်အောက်ရှိ ကြီးမားသော capacitor မှ ထုတ်ပေးသော ကြီးမားသော လက်ရှိပျက်စီးမှု relay ကို၊ ဝန်အောက်ဗို့။
အထူးသဖြင့် LED မီးလုံးများ၊ စွမ်းအင်ချွေတာသော မီးလုံးများနှင့် fluorescent မီးလုံးများ အားလုံးတွင် capacitance အမျိုးမျိုးရှိသည့် capacitors များ ကွဲပြားခြင်းကြောင့် ဖြစ်သည်။ ဤအရာသည် relay များအတွက် ဘေးအန္တရာယ်တစ်ခုဖြစ်သည်။ တစ်ခါတစ်ရံတွင် 50W LED မီးချောင်းသည် 80 မှ 120A အထိ surge လျှပ်စီးကြောင်းများကို ထုတ်ပေးနိုင်သည်။ 10A သာမန် relay သည် inrush current ၏ 3 ကြိမ်သာ ခံနိုင်ရည်ရှိပြီး ရက်အနည်းငယ်အတွင်း သို့မဟုတ် အကြိမ်များစွာအတွင်း relay ကျိုးသွားဖွယ်ရှိသည်။ အဘယ်ကြောင့်ဆိုသော် စျေးကွက်ရှိ သမားရိုးကျအာရုံခံကိရိယာသည် တိုတောင်းသောသက်တမ်းနှင့် သေးငယ်သော ဝန်လက်ရှိရှိသည်။
ဤပြဿနာကို ကျော်လွှားနိုင်ရန်၊ ဤထုတ်ကုန်သည် sine wave အလားအလာ သုညတွင် ရှိနေသောအခါ ဝန်ကိုဖွင့်ရန် အဆင့်မြင့် ဒစ်ဂျစ်တယ်တိကျမှု တွက်ချက်မှုကို လက်ခံထားသောကြောင့် Load surge current ပြဿနာကို ဖြေရှင်းနိုင်ပြီး ဝန်အားကို လွန်စွာမြှင့်တင်ကာ ထုတ်ကုန်၏ဝန်ဆောင်မှုသက်တမ်းကို ရှည်စေသည်။ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုအာရုံခံနည်းပညာ၏ နောက်ဆုံးထိန်းချုပ်မှုနည်းလမ်းသည် မည်သည့်ဝန်ကိုမဆို အလွယ်တကူ ထိန်းချုပ်နိုင်သည်။ ၎င်းသည် အလယ်အလတ်နှင့် တန်ဖိုးကြီးထုတ်ကုန်တစ်ခုဖြစ်သည်။ သမားရိုးကျဗားရှင်းနှင့် နှိုင်းယှဉ်ပါက ကုန်ကျစရိတ် တိုးလာသော်လည်း ထုတ်ကုန်၏ ယုံကြည်စိတ်ချရမှုနှင့် သက်တမ်းသည် အလွန်တိုးမြင့်လာပါသည်။ ဤထုတ်ကုန်သည် စိတ်၏ငြိမ်းချမ်းမှုကို ရွေးချယ်ခြင်းနှင့် ဘေးကင်းမှုကို ရွေးချယ်ခြင်းနှင့် တူညီသည်။
ဤထုတ်ကုန်တွင် switching power supply version နှင့် capacitor step-down version ရှိသည်။ switching power supply ဗားရှင်းတွင် အလုပ်လုပ်သည့်ဗို့အား 100V-277V အထိရှိပြီး standby ပါဝါသုံးစွဲမှု <0.5W ဖြစ်သည်။ မူအရ၊ capacitive step-down ဗားရှင်းတွင် ဗို့အားတစ်ခုတည်းသာရှိနိုင်ပြီး standby ပါဝါသုံးစွဲမှုသည် >0.7W ဖြစ်သည်။ ထုတ်ကုန်တစ်ခုကို ရွေးချယ်တဲ့အခါ ထည့်သွင်းစဉ်းစားသင့်ပါတယ်။
သတ်မှတ်ချက်များ
|
ပါဝါအရင်းအမြစ်- 220-240VAC 50Hz/60Hz 100-130VAC 50Hz/60Hz ဝန်အားလုံး: 1200W Max။ (220-240VAC) 800W Max။ (100-130VAC) အချိန်ဆက်တင်- အနည်းဆုံး- 5sec အများဆုံး- 6min±5s (ချိန်ညှိနိုင်သော) အလင်းထိန်းချုပ်မှု- <10LUX(ချိန်ညှိနိုင်သော) |
ထောက်လှမ်းမှုအတိုင်းအတာ- 6m Max (radii.) (22°C) ထောက်လှမ်းထောင့်- 360° (အပေါ်ပိုင်းမြင်ကွင်း) အလုပ်အပူချိန် - 10°C ~ +40°C အလုပ်လုပ်သော စိုထိုင်းဆ- <93%RH တပ်ဆင်ခြင်းအမြင့် 2.5m~4.5m ထောက်လှမ်းအမြန်နှုန်း- 0.6 ~ 1.5m/s |
လုပ်ဆောင်ချက်
နေ့ရောညပါ အလိုအလျောက် ခွဲခြားသတ်မှတ်နိုင်သည်- ၎င်းသည် အလုပ်လုပ်သောအခါ စားသုံးသူများ၏ ဆန္ဒအရ အလင်းထိန်းချုပ်မှုကို လွတ်လပ်စွာ ချိန်ညှိနိုင်သည်။ "TEST" အနေအထားသို့ ခလုတ်ကို သင်ဖွင့်လိုက်သောအခါတွင် ၎င်းသည် နေ့ဘက်နှင့် ညအချိန်တွင် အလုပ်လုပ်နိုင်သည်။ ၎င်းကို "2", "3", "4" အနေအထားသို့လှည့်သောအခါ 10LUX ထက်နည်းသောအလင်းရောင်ထိန်းချုပ်မှုတွင်သာ ၎င်းသည် အလုပ်လုပ်နိုင်သည်။ ချိန်ညှိမှုပုံစံအတွက်၊ စမ်းသပ်မှုပုံစံကို ကိုးကားပါ။
ပါဝါနှင့် ထောက်လှမ်းမှု ညွှန်ပြချက်- ပါဝါဖွင့်သည့်အခါ ညွှန်ပြမီးသည် အစိမ်းရောင်ဖြစ်ပြီး အာရုံခံကိရိယာသည် induction အချက်ပြမှုများကို လက်ခံရရှိသည့်အခါ အနီရောင်ဖြစ်နေသည်။ ထို့ကြောင့် ပါဝါနှင့် ထောက်လှမ်းမှုသည် ပုံမှန်ဟုတ်မဟုတ် ပြသနိုင်သည်။
အချိန်ဆက်တင်ကို ချိန်ညှိနိုင်သည်- သုံးစွဲသူ၏ဆန္ဒအရ အချိန်သတ်မှတ်မှုကို လွတ်လပ်စွာ သတ်မှတ်နိုင်သည်။ ခလုတ်ကို နာရီလက်တံအတိုင်းလှည့်ပါ။ "1" အနေအထား (အနည်းဆုံးအချိန်) သည် 5 စက္ကန့်ခန့်ဖြစ်သည်။ "2" အနေအထားသည် 30sec ခန့်၊ "3" အနေအထားသည် 2min±5sec၊ "4" position သည် 6min±5sec ဖြစ်သည်။
အာရုံခံအချက်အလက်
တပ်ဆင်ခြင်း (အောက်ပါပုံတွင်ကြည့်ပါ)
ပါဝါပိတ်လိုက်ပါ။
အောက်ခြေမှတ်တိုင်ကို နာရီလက်တံအတိုင်း လှည့်ပြီး ၎င်းကို ဖယ်ရှားပါ။ ပါဝါကြိုးသည် အောက်ခြေ-တိုင်၏ အလယ်ရှိ အပေါက်ကို ဖြတ်သွားသည်။
အောက်ခြေ-စတန်းကို ဖောင်းဝက်အူဖြင့် ရွေးချယ်ထားသော အနေအထားတွင် တပ်ဆင်ထားသည်။
ချိတ်ဆက်-ဝါယာပုံဇယားအရ အာရုံခံကိရိယာ၏ ချိတ်ဆက်-ဝါယာကော်လံသို့ ပါဝါနှင့်ဝန်ကို ချိတ်ဆက်ပါ။
အာရုံခံကိရိယာသည် အောက်ခံရပ်၏ ပါးစပ်ကို ဦးတည်ကာ နာရီလက်တံကို ဆန့်ကျင်ဘက်သို့ လှည့်သည်။
ခလုတ်ကို "1" အနေအထားသို့ လှည့်ပါ။
ပါဝါဖွင့်သောအခါ၊ အချက်ပြမီးသည် အနီရောင်ဖြစ်ပြီး စက္ကန့် 30 ကြာ မှိတ်တုတ်မှိတ်တုတ်၊ ထို့နောက် အလုပ်လုပ်သည့်အခြေအနေသို့ ဝင်ရောက်ကာ ညွှန်ပြချက်သည် အစိမ်းရောင်ဖြစ်သွားသည်။
ဝန်ကို ပထမအကြိမ် ငြိမ်းသွားသောအခါ၊ 5 စက္ကန့်အကြာတွင် ဝန်သည် အလုပ်ဖြစ်သင့်ပြီး အချက်ပြမီးသည် အနီရောင်ဖြစ်သည်။ load သည် 5 စက္ကန့်အတွင်းအလုပ်လုပ်ရန်ရပ်တန့်သင့်သည်။
ခလုတ်ကို "2" အနေအထားသို့ လှည့်ပါ။ Inductor load သည် 10lux ထက်ဝန်းကျင်အလင်းရောင်တွင် အလုပ်မလုပ်သင့်ပါ။ အကယ်၍ သင်သည် ထောက်လှမ်းခြင်းဝင်းဒိုးကို အလင်းအမှောင်ရှိသော အရာများ (towel elc) ဖြင့် ဖုံးအုပ်ထားပါက၊ ဝန်သည် အလုပ်လုပ်သင့်သည်။ inductor အချက်ပြမှုအခြေအနေအောက်တွင်၊ ဝန်သည် 25 ~ 35 စက္ကန့်အတွင်းအလုပ်မလုပ်တော့ပါ။
|
မှတ်ချက် လျှပ်စစ်ပညာရှင် သို့မဟုတ် အတွေ့အကြုံရှိသူက တပ်ဆင်နိုင်သည်။ မငြိမ်မသက်ဖြစ်နေသော အရာများကို တပ်ဆင်မှုအခြေခံ-မျက်နှာဟု မှတ်ယူ၍မရပါ။ ထောက်လှမ်းမှုပြတင်းပေါက်ရှေ့တွင် ထောက်လှမ်းမှုကို အကျိုးသက်ရောက်စေသည့် အရာဝတ္ထုများကို အတားအဆီး သို့မဟုတ် မငြိမ်မသက်ဖြစ်စေသော အရာများ မရှိပါ။ ဥပမာ- လေအေးပေးစက်၊ ဗဟိုအပူပေးသည့်နေရာများအနီးတွင် တပ်ဆင်ခြင်းကို ရှောင်ကြဉ်ပါ။ တပ်ဆင်ပြီးနောက် အထစ်အငေါ့တွေ့ပါက သင့်လုံခြုံရေးအတွက် အဖုံးကို မဖွင့်ပါနှင့်။ ထုတ်ကုန်၏ ညွှန်ကြားချက်နှင့် လုပ်ဆောင်ချက်ကြားတွင် ကွာခြားချက်အချို့ရှိနေပါက၊ ကျေးဇူးပြု၍ ထုတ်ကုန်ကို ဦးစားပေးပြီး သင့်အား ထပ်လောင်းအကြောင်းကြားရန် တောင်းပန်အပ်ပါသည်။ |
 |
ပြဿနာအချို့ကို ဖြေရှင်းနည်း
ဝန်အလုပ်မလုပ်ပါ
a- ပါဝါနှင့်ဝန်ကိုစစ်ဆေးပါ။
b: ဝန်ကကောင်းရင်၊
c- အချက်ပြမီးခွက်သည် စိမ်းနေပါက၊
ဃ- အလုပ်လုပ်သောအလင်းရောင်သည် အလင်းထိန်းချုပ်မှုနှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။
အာရုံခံနိုင်စွမ်း ညံ့ဖျင်းသည်-
a- ထောက်လှမ်းမှုပြတင်းပေါက်ရှေ့တွင် အချက်ပြမှုများကို လက်ခံရရှိရန် ထိုအကျိုးသက်ရောက်မှုအဟန့်အတားရှိမရှိ စစ်ဆေးပါ။
b- ပတ်ဝန်းကျင်အပူချိန်ကို စစ်ဆေးပါ။
c- အချက်ပြမှုရင်းမြစ်သည် ထောက်လှမ်းခြင်းအကွက်တွင် ရှိ၊မရှိ စစ်ဆေးပါ။
ဃ- တပ်ဆင်မှုအမြင့်ကို စစ်ဆေးပါ။
e- ရွေ့လျားနေသော လမ်းကြောင်းမှန်လျှင်။
အာရုံခံကိရိယာသည် ဝန်ကို အလိုအလျောက် ပိတ်၍မရပါ။
a- ထောက်လှမ်းမှုနယ်ပယ်များတွင် စဉ်ဆက်မပြတ် အချက်ပြမှုများရှိနေပါက၊
b- အချိန်ဆက်တင်ကို အကြာဆုံးသတ်မှတ်ထားလျှင်၊
c- ပါဝါသည် ညွှန်ကြားချက်နှင့် ကိုက်ညီပါက၊
ဃ- အာရုံခံကိရိယာအနီးရှိ လေအပူချိန် ပြောင်းလဲပါက၊ ဥပမာ လေအေးပေးစက် သို့မဟုတ် ဗဟိုအပူပေးခြင်း စသည်တို့။
● ပရော်ဖက်ရှင်နယ်ထည့်သွင်းမှုဖြင့် အတည်ပြုပါ။
● တပ်ဆင်ခြင်းနှင့် ဖယ်ရှားခြင်းလုပ်ငန်းမစမီ ပါဝါထောက်ပံ့မှုကို ဖြတ်တောက်ပါ။
● ဘေးကင်းစေရန်အတွက် ပါဝါဖြတ်ထားကြောင်း သေချာပါစေ။
● မလျော်ကန်သော လည်ပတ်မှုများကြောင့် ဆုံးရှုံးမှုများ ဖြစ်ပေါ်လာပါက ထုတ်လုပ်သူသည် မည်သည့် တာဝန်မှ မယူပါ။
ကျွန်ုပ်တို့သည် ထုတ်ကုန်အရည်အသွေးနှင့် ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ရန် ကတိကဝတ်ပြုထားသော်လည်း၊ အီလက်ထရွန်နစ် အစိတ်အပိုင်းများအားလုံးတွင် အချို့သော ပြဿနာများကို ဖြစ်စေမည့် ထိရောက်မှု မရှိစေရန် ဖြစ်နိုင်ခြေများရှိသည်။ ဒီဇိုင်းရေးဆွဲသည့်အခါတွင် ထပ်နေသော ဒီဇိုင်းများနှင့် လုံခြုံစိတ်ချရမှုတို့ကို ကျွန်ုပ်တို့ အာရုံစိုက်ထားပါသည်။
မည်သည့်ဒုက္ခမှရှောင်ရှားရန်ခွဲတမ်း။
ကျွန်ုပ်တို့၏ခွင့်ပြုချက်မရှိဘဲ ဤညွှန်ကြားချက်ကို အခြားရည်ရွယ်ချက်များအတွက် ကူးယူခြင်းမပြုသင့်ပါ။
