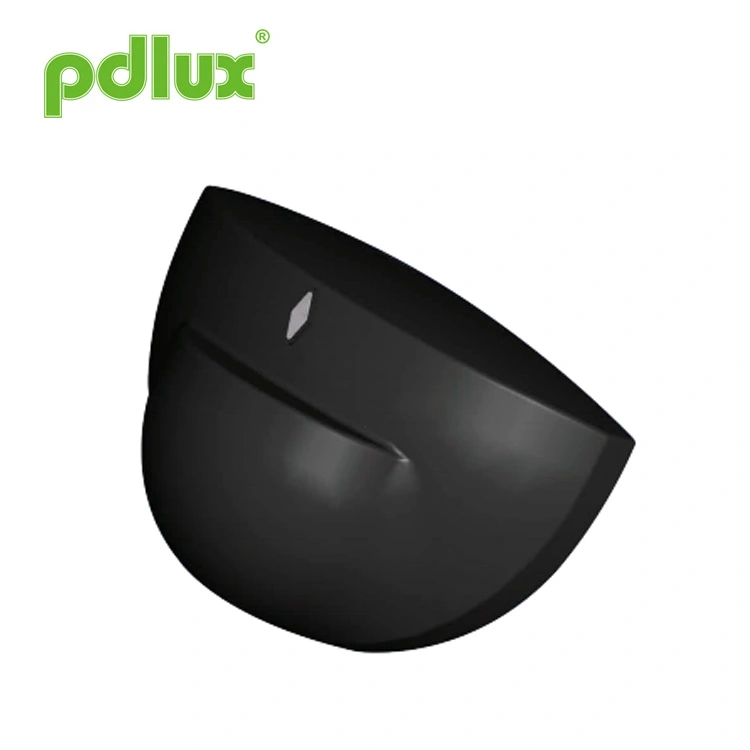

24GHz High-Sensitivity အလိုအလျောက်တံခါးအာရုံခံကိရိယာ
Pdlux သည် 24GHz High-Sensitivity အလိုအလျောက်တံခါးအာရုံခံကိရိယာကို တရုတ်နိုင်ငံမှ ပေးသွင်းသူဖြစ်သည်။ ၎င်းသည် တိကျသောအကွာအဝေးတိုင်းတာခြင်းနှင့် ခိုင်မာသောဝင်ရောက်စွက်ဖက်မှုကိုပယ်ချခြင်းအတွက် FFT အခြေခံဂဏန်းသင်္ချာပရိုဂရမ်ကို အသုံးပြုထားသည်။ ပါဝါသုံးစွဲမှုနည်းပြီး အပူချိန်အနည်းငယ်သာ အာရုံခံနိုင်စွမ်းနည်းပါးသော Omron relay အသေးစားတစ်ခုပါရှိသောကြောင့် သမားရိုးကျ ဓာတ်ပုံလျှပ်စစ်အာရုံခံကိရိယာများထက် သာလွန်သောယုံကြည်စိတ်ချရမှုကို ပေးဆောင်သည်။ အလိုအလျောက်တံခါးထိန်းချုပ်ကိရိယာများနှင့် နှိုးဆော်သံ-စနစ်လူသားထောက်လှမ်းသည့်ကိရိယာများအတွက် သင့်လျော်သော၊ အာရုံခံလုပ်ဆောင်ချက်သည် စိတ်ကြိုက်ပြင်ဆင်နိုင်သောကြောင့် ကျယ်ပြန့်သောဝင်ရောက်မှုနှင့် လုံခြုံရေးအပလီကေးရှင်းများအတွက် အကောင်းဆုံးဖြေရှင်းချက်ပေးစွမ်းသည်။
မော်ဒယ်:PD-DS1015
စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။
| ထုပ်ပိုးမှုစာရင်း | Φ6 ပလပ်စတစ် ချဲ့ထွင်ခြင်း။
|
3x30 ဝက်အူ
|
ပို့ချသည်။ | သံကြိုး 1X
|
| အရေအတွက် | 2X | 2X | 1X |
အာရုံခံကိရိယာအား FFT ဂဏန်းသင်္ချာပရိုဂရမ်မှ ဒီဇိုင်းထုတ်ထားပြီး အကွာအဝေးသိရှိနိုင်မှုတွင် မြင့်မားသောတိကျမှုနှင့် အနှောင့်အယှက်ဆန့်ကျင်နိုင်စွမ်းရှိသည်။
အလွန်သေးငယ်သော အတိုင်းအတာနှင့် ပါဝါသုံးစွဲမှုနည်းသော မူရင်း Omron relay ကို အသုံးပြုခြင်း။ ၎င်းတွင်သေးငယ်သောအတွင်းပိုင်းခုခံမှုရှိသည်။
အပူချိန်ကို အာရုံမခံနိုင်စေရန်။ ယုံကြည်စိတ်ချရမှုသည် သာမန် photoelectric-output များထက် များစွာမြင့်မားသည်။ အတွက် သင့်တော်ပါတယ်။
auto-door-controller အမျိုးမျိုးကိုလည်း နှိုးစက်စနစ်များအတွက် human detector အဖြစ် အသုံးချနိုင်သည်။ ထို့အပြင်၊
စိတ်ကြိုက်ဖြစ်ပါစေ။ ထိုကဲ့သို့သော ထုတ်ကုန်မျိုးတွင် အာရုံခံကိရိယာသည် ကုန်ကျစရိတ် အကောင်းဆုံး စွမ်းဆောင်ရည်ရှိသည်။
| ပါဝါအရင်းအမြစ် | AC: 10-24V DC: 12-35V |
|
| အသင့်အနေအထား | <15mA | |
| လက်ရှိအလုပ် | 25mA ပုံမှန်တန်ဖိုး | |
| Output Capacity ၊ | 35V ၊ 0.5A Max | |
| အထွက်ကြာချိန် | 500ms | |
| HF စနစ် | 24.125GHz CW ရေဒါ၊ ISM လှိုင်း | |

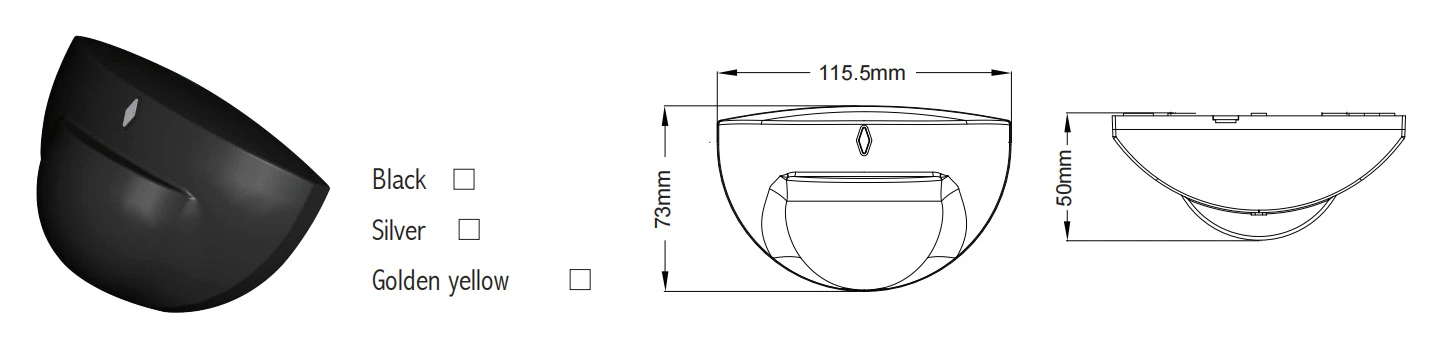

| အဖုံးအရောင် | အနက်/ငွေ/ရွှေဝါ | |
| တပ်ဆင်ထိုင် | နံရံများတပ်ဆင်ခြင်း။ | |
| အမြင့်တပ်ဆင်ခြင်း။ | 2.0m မှ 3.5m အထိ | |
| ထောက်လှမ်းထောင့် | 90° (နံရံတပ်ဆင်ခြင်း) ပြုလုပ်နိုင်ပါသည်။ aoocording ဖောက်သည်များ၏လိုအပ်ချက်အရ | |
| ထောက်လှမ်းမှုအပိုင်း | 1 မီတာ (အမြင့်ဆုံး အာရုံခံနိုင်စွမ်း၊ မြေပြင်နှင့် ထောင့်မှန်ကျသော စုံစမ်းစစ်ဆေးမှု) 7 မီတာ (အမြင့်ဆုံးအာရုံခံနိုင်စွမ်း၊ ရှေ့သို့ စူးစမ်းလေ့လာခြင်း) |
|
| အလုပ်အပူချိန် | -20°C~50°C | |
| စိုထိုင်းဆ အလုပ်လုပ်ခြင်း။ | <93%RH | |
1. ယုံကြည်စိတ်ချရမှုမြင့်မားသော 24.125GHz K band microwave ရေဒါအာရုံခံကိရိယာ module ကို အသုံးပြုပါ။
2. အမျိုးမျိုးသောပတ်ဝန်းကျင်တွင်အလုပ်လုပ် (ပူ၊ စိုစွတ်သော၊ ဆူညံပြီး လေထန်သည်။ အခြားရွေ့လျားနေသော အရာဝတ္ထုများ၏ စွက်ဖက်မှုမရှိဘဲ၊ ရွေ့လျားနေသော ကား သို့မဟုတ် တိရစ္ဆာန်များကဲ့သို့ စုပ်ပါ)
3. သေးငယ်ပြီး လက်တွေ့ကျသောဒီဇိုင်း၊ မတူညီသောအာရုံခံတံခါးအမျိုးအစားများအတွက် တွင်ကျယ်စွာအသုံးပြုသည်။
4. ကျန်းမာရေးအတွက် အန္တရာယ်မရှိသော ကမ္ဘာ့ကျန်းမာရေးအဖွဲ့မှ အဆင့်မြင့် အာရုံခံနည်းပညာကို ကျင့်သုံးပါ။

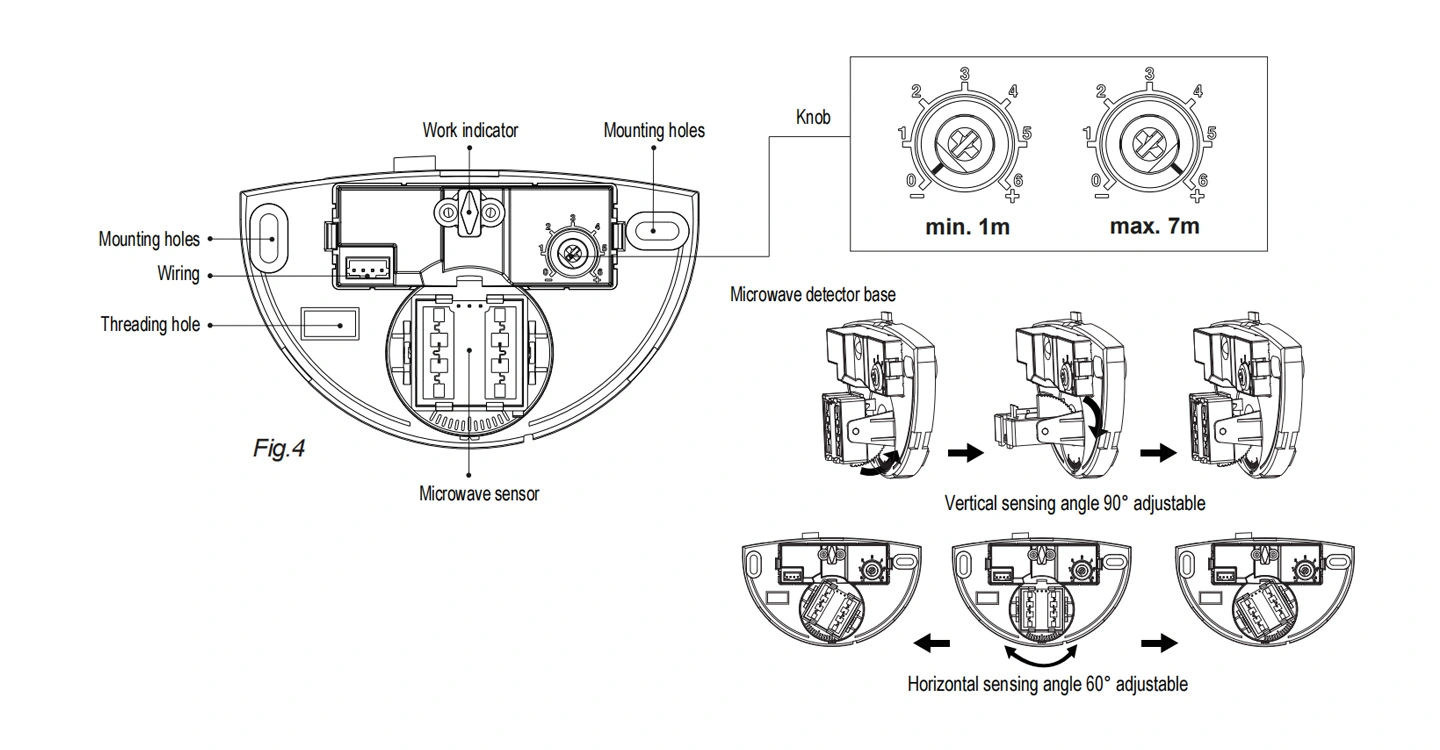

5. မတူညီသော မြင်ကွင်းများ၏ လိုအပ်ချက်များနှင့်အညီ အာရုံခံအကွာအဝေးနှင့် ထောင့်ကို ချိန်ညှိနိုင်သည်။

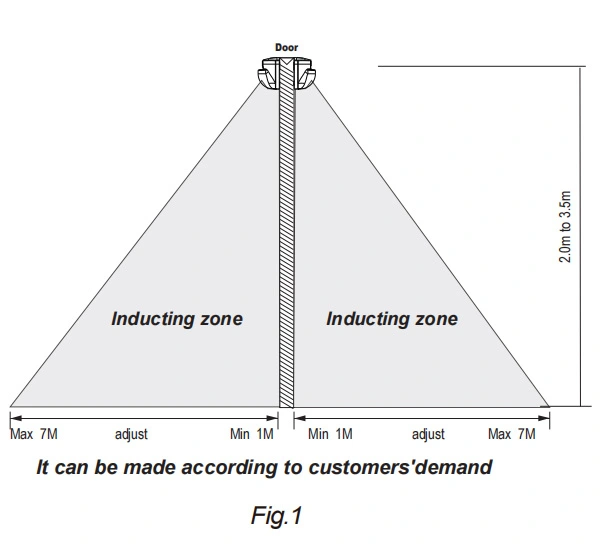

နာရီလက်တံဆန့်ကျင်ဘက် အပြည့်အဝလှည့်ရန် အနိမ့်ဆုံးအကွာအဝေး (ခန့်မှန်းခြေ ၁ မီတာ)၊ လက်ယာရစ်အပြည့်ဖြင့် အများဆုံး (ခန့်မှန်းခြေ ၇ မီတာ) ဖြစ်သည်။ လူတစ်ယောက်ရဲ့ အရပ်အမောင်း၊
ပုံသဏ္ဍာန်နှင့် ရွေ့လျားနေသော အမြန်နှုန်းပြောင်းလဲမှု၊ ထောက်လှမ်းမှုသည်လည်း ပြောင်းလဲလိမ့်မည်၊ ဆိုလိုသည်မှာ မြင့်မားသောအမြန်နှုန်းသည် ပိုမိုတိုတောင်းသော ထောက်လှမ်းမှုအကွာအဝေးသို့ ဦးတည်သွားမည်ဖြစ်သည်။

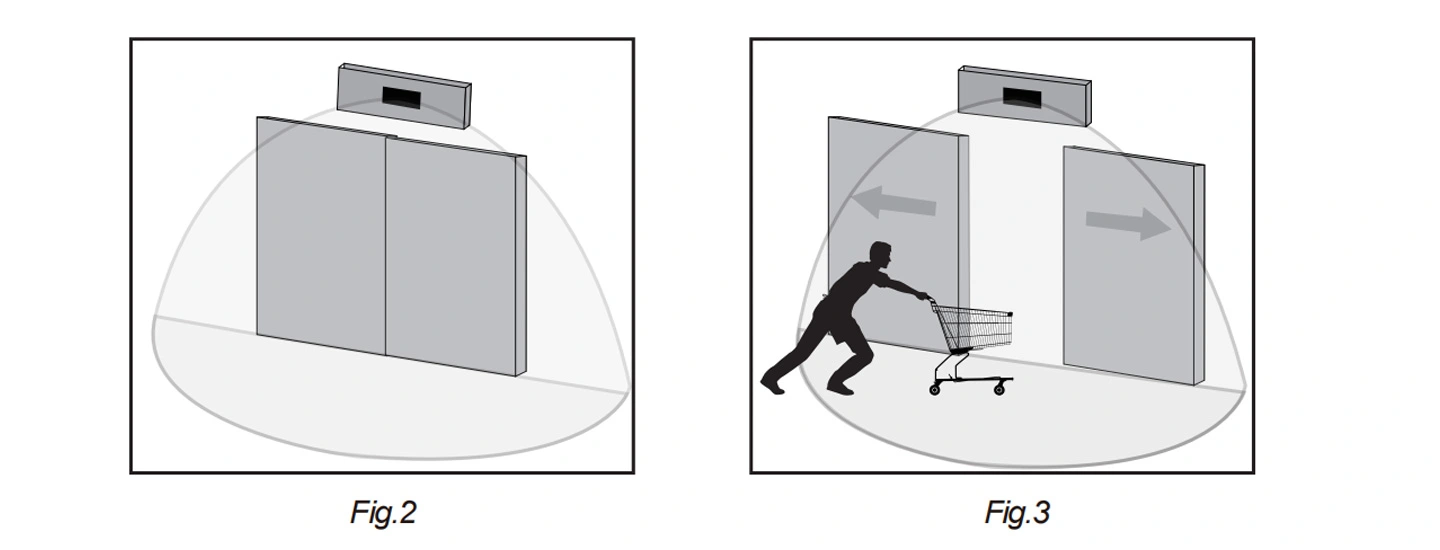

ဤထောက်လှမ်းမှုအကွာအဝေးသည် detector ရှေ့သို့မျက်နှာမူသောအခါချိန်ညှိသည့်အကွာအဝေးဖြစ်သည်။ အာရုံခံကိရိယာတပ်ဆင်သည့်အခါ၊ အာရုံခံထောင့်ကိုချိန်ညှိခြင်း
လက်တွေ့မြင်ကွင်းအတိုင်း အကွာအဝေး။ တံခါးဖွင့်ရန် လုံလောက်သော အာရုံခံအကွာအဝေးကို သေချာပါစေ။ ကြာကြာအာရုံခံခြင်းကို မသတ်မှတ်ပါနှင့်
ဖြတ်သွားသော လူများ သို့မဟုတ် ကားမှ တံခါးဆီသို့ မှားထွက်လာလျှင် အကွာအဝေး။
သတိပြုရန်- ဤထုတ်ကုန်ကိုအသုံးပြုသောအခါ၊ ကျေးဇူးပြု၍ အာရုံခံနိုင်စွမ်း (ထောက်လှမ်းမှုအကွာအဝေး) ကို သင့်လျော်သောတန်ဖိုးတစ်ခုသို့ ချိန်ညှိပါ သို့သော် အမြင့်ဆုံးကိုရှောင်ရှားရန်၊
သစ်ရွက်များနှင့် ကုလားကာများ၊ တိရစ္ဆာန်ငယ်များ သို့မဟုတ် ဝင်ရောက်စွက်ဖက်မှုများကြောင့် မှားယွင်းသောလှုပ်ရှားမှုကို အလွယ်တကူသိရှိနိုင်ခြင်းကြောင့် ဖြစ်ပေါ်လာသော ပုံမှန်မဟုတ်သောတုံ့ပြန်မှု
ဓာတ်အားလိုင်းနှင့် လျှပ်စစ်ပစ္စည်းများ။ အထက်ဖော်ပြပါအားလုံးသည် error တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။ ထုတ်ကုန်ပုံမှန်အလုပ်မလုပ်သောအခါ၊
ကျေးဇူးပြု၍ ကျေးဇူးပြု၍ အာရုံခံနိုင်စွမ်းကို သင့်လျော်စွာ လျှော့ချရန် ကြိုးစားပါ၊ ထို့နောက် ၎င်းကို စမ်းသပ်ပါ။ လူ၏ လှုပ်ရှားမှုသည် အာရုံခံအား induction ဖြစ်စေသည်၊ ထို့ကြောင့် သင် အောက်ကျသည့်အခါ၊
လုပ်ဆောင်ချက်ကို စမ်းသပ်ခြင်း ကျေးဇူးပြု၍ အာရုံခံကိရိယာ ဆက်တိုက်အလုပ်လုပ်ခြင်းကို တားဆီးရန် induction ဧရိယာကို ထားခဲ့ကာ လှုပ်ရှားမှုကို မပြုလုပ်ပါနှင့်။

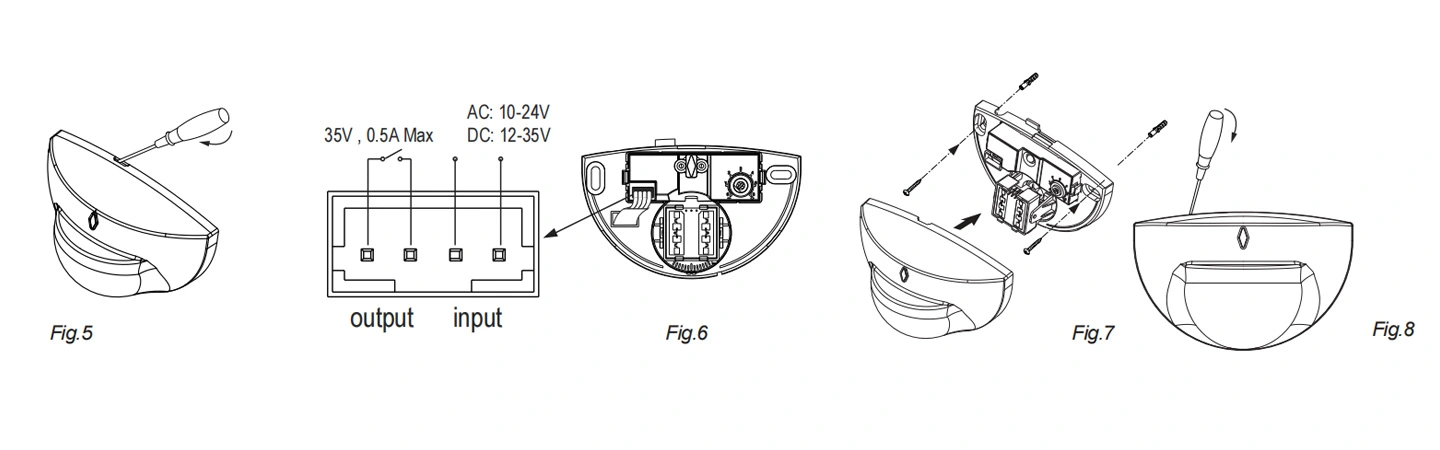

အဆင့် 1 ထုတ်ကုန်ကိုမတပ်ဆင်မီအဖုံးကိုဖယ်ရှားပါ။(ပုံ 5 အတိုင်း)
အဆင့် 2 ထုတ်ကုန်ကို သင်တပ်ဆင်လိုသည့်နေရာကို ဆုံးဖြတ်ပြီးနောက် ခဲတံဖြင့် အပေါက်အနေအထားကို အမှတ်အသားပြုပါ။
မှတ်ချက်- သစ်သားနံရံဖြစ်ပါက ပလပ်စတစ် ချဲ့ထွင်ထားသောဝက်အူကို အသုံးပြုရန် မလိုအပ်ပါ၊ ဝက်အူကို ဝက်အူလှည့်ဖြင့် ချိတ်ရုံပါပဲ။
အဆင့် 3 ခဲတံအမှတ်အသားပါရှိသည့် နံရံများတွင် အပေါက်များကို ဖောက်ပြီး အပေါက်အတွင်း၌ ပလပ်စတစ် ချဲ့ထွင်ခြင်းကို ရယူပါ။
အဆင့် 4 ကေဘယ်ကို ကေဘယ်အပေါက်များမှတစ်ဆင့် ထုတ်ကုန်သို့ ချိတ်ဆက်ပါ။(ပုံ 6 အတိုင်း)
အဆင့် 5 ဝက်အူများကို အသုံးပြု၍ ရွေးချယ်ထားသော အနေအထားတွင် အခြေခံကို တပ်ဆင်ပြီး ခလုတ်ကို ချိန်ညှိပါ။(ပုံ 7 အတိုင်း)
အဆင့် 6 အဖုံးကို နံရံတွင် တပ်ဆင်ထားသော အောက်ခြေတွင် ကပ်ထားပါ။(ပုံ 7 အတိုင်း)
တပ်ဆင်ပြီးနောက် အာရုံခံစနစ်ကို ချိန်ညှိရန် ဖွင့်ပါ- အဖုံးနှင့် အောက်ခြေကြားရှိ အဆစ်ထဲသို့ ဝက်အူလှည့်ကို ထည့်ပြီး အဖုံးကို ပွတ်တိုက်ပါ။ (ပုံ.၈)
အောက်ပါအခြေအနေများသည် error တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
1၊ လှုပ်နေသော အရာဝတ္တုတွင် တပ်ဆင်ခြင်းသည် error တုံ့ပြန်မှုကို ဖြစ်စေသည်။
2. လေဖြင့်လွင့်နေသော ကန့်လန့်ကာသည် error တုံ့ပြန်မှုကိုဖြစ်ပေါ်စေသည်။ တပ်ဆင်ရန် သင့်လျော်သောနေရာကို ရွေးချယ်ပါ။
3၊ အသွားအလာ မအားလပ်သောနေရာတွင် တပ်ဆင်ခြင်းသည် error တုံ့ပြန်မှုကို ဖြစ်ပေါ်စေပါသည်။
4၊ အနီးနားရှိ စက်ပစ္စည်းအချို့မှ ထွက်လာသော မီးပွားများသည် error တုံ့ပြန်မှုဆီသို့ ဦးတည်သွားမည်ဖြစ်သည်။
